1

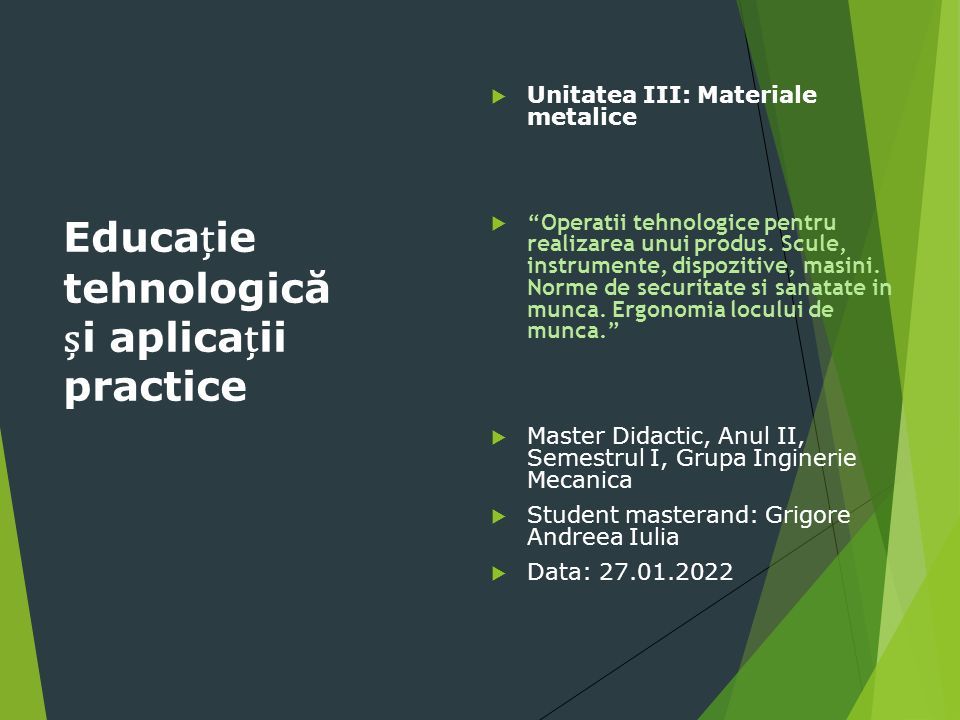

Educaie tehnologică i aplicaii practice Unitatea III: Materiale metalice “Operatii tehnologice pentru realizarea unui produs. Scule, instrumente, dispozitive, masini. Norme de securitate si sanatate in munca. Ergonomia locului de munca.” Master Didactic, Anul II, Semestrul I, Grupa Inginerie Mecanica Student masterand: Grigore Andreea Iulia Data: 27.01.2022
2
“Operatii tehnologice pentru realizarea unui produs. Scule, instrumente, dispozitive, masini. Norme de securitate si sanatate in munca. Ergonomia locului de munca.” Obiectivele operationale ale lectiei sunt: O1 – Enumerati operaţiile de pregătire din cadrul procesului de realizare a produselor din materiale metalice O2 –Identificati minim 3 operatii de prelucrare din cadrul procesului de realizare a produselor din materiale metalice O3 – Definiti pe scurt operaţiile de finisare necesare realizării produsului O4- Argumentati necesitatea respectarii normelor de securitate si sanatate in munca, la efectuarea diferitelor operatii tehnologice
3
Reamintirea cunostintelor dobandite anterior 1. Care sunt proprietatile fizice si chimice ale materialelor metalice ? 2. Ce este rezistenta la rupere ? 3. La ce se utilizeaza alama si care este cea mai importanta proprietate a acestui aliaj?
4
Operatii tehnologice pentru realizarea produselor din materiale metalice Produsele realizate din materiale metalice se pot obţine prin: 1. Turnarea materialului topit într-o formă care are conturul şi dimensiunile identice cu ale piesei finite. 2. Prelucrarea semifabricatelor obţinute prin turnare (lingouri), forjate, laminate, matriţate. În vederea realizării unui produs se ţine cont de următoarele tipuri de operaţii: I. Operaţii de preg ă tire ca: 1. CURĂŢAREA – este operaţia tehnologic ă prin care se îndep ă rteaz ă impurit ă ţile depuse pe suprafeţele semifabricatelor. 2. ÎNDREPTAREA – este operaţia tehnologic ă de eliminare a deformaţiilor semifabricatului în vederea preg ă tirii pentru prelucrare. 3. TRASAREA – este operaţia tehnologic ă de transpunere corect ă a cotelor de pe desenele de execuţie pe pisa brut ă, în vederea prelucr ă rii. 1. Ac de trasat 2. Punctator 1 2 Îndreptarea sârmelor
5
II. Operaţii de prelucrare ca: 1. DEBITAREA – este operaţia tehnologic ă de îndep ă rtare a unei p ă rţi din material prin t ă iere, în scopul prelucr ă rii. 2. ÎNDOIREA – este operaţia tehnologic ă prin care se modific ă forma iniţial ă a unui semifabricat, f ă r ă îndep ă rtare de material. 3. PILIREA – este operaţia tehnologic ă de prelucrare în vederea obţinerii formei şi dimensiunilor prescrise, precum şi asigur ă rii calit ă ţii suprafeţelor interioare şi exterioare. 4. BURGHIEREA (G ă urirea) – este operaţia tehnologic ă de executare a unei g ă urii într-un material. 5. FILETAREA – este operaţia tehnologic ă de prelucrare în urma c ă reia se obţine un filet. Filier ă Tarozi
6
Maşin ă de g ă urit portabil ă
7
III. Operaţii de finisare ca : 1.RĂZUIREA – este operaţia tehnologică prin care se îndepărtează un strat subţire de material, din anumite porţiuni ale suprafeţei piesei cu ajutorul unei scule numită RĂZUITOR 2.RODAREA – este operaţia tehnologică de finisare simultană a două suprafeţe metalice conjugate, cu ajutorul pulberilor sau pastelor abrazive în scopul obţinerii unui grad înalt de netezire. 3. ŞLEFUIREA - este operaţia tehnologică de finisare a pieselor cu ajutorul pulberilor abrazive, pentru îmbunătăţirea calităţii suprafeţelor – se execută cu maşini de şlefuit sau manual cu hârtie sau pânză de şlefuit. 4. LUSTRUIREA - este operaţia tehnologică de superfinisare a suprafeţelor, executată după şlefuire, în scopul obţinerii pieselor estetice, cu caracteristici mecanice ridicate. 5. SUPERFINISAREA - este operaţia tehnologică de prelucrare finală pentru obţinerea suprafeţelor oglindă, se execută cu prisme abrazive foarte fine. – la avioane.
8
Norme de securitate si sanatate in munca Pentru evitarea accidentelor la efectuarea diverselor operatii tehnologice, trebuie respectate anumite norme de securitate si sanatate in munca, cum ar fi: -manevrarea cu atentie a materialelor, semifabricatelor, pieselor mai grele si a diferitelor substante chimice folosite in cadrul operatiilor; -purtarea echipamentului de protectie adecvat (salopeta, manusi, ochelari de protectie, masca de protectie etc) -folosirea sculelor, instrumentelor, dispozitivelor, utilajelor in perfecta stare de functionare si numai pentru domeniul lor de folosinta, evitarea suprasolicitarii acestora pentru a elimina posibilitatea distrugerii; -manipularea cu atentie a sculelor, instrumentelor, dispozitivelor care au varfurile ascutite sau marginile taioase; -dotarea masinilor si utilajelor cu dispozitive de protectie corespunzatoare
9
Ergonomia locului de munca Pentru efectuarea operatiilor tehnologice de prelucrare a materialelor metalice, atelierul trebuie sa indeplineasca o serie de cerinte privitoare la: spatiu, microclimat, iluminat, ventilatie si zgomote. Spatiul destinat atelierului trebuie sa aiba o suprafata conforma cu standardele din legislatia securitatii si sanatatii in munca, amenajarea lui fiind conditionata de numarul locurilor de munca, masinilor si utilajelor necesare. Microclimatul se asigura la o temperatura de 16 – 18 0 C si umiditatea de 50 %. Iluminatul este important deoarece contribuie la imbunatatirea conditiilor de lucru, reduce efortul si favorizeaza calitatea muncii. Ventilatia aerului in atelier trebuie sa indeplineasca conditii corespunzatoare de lucru impuse de igiena muncii. Ventilatia poate fi: naturala (prin usi si ferestre) si artificiala (corpuri de iluminat) Zgomotele produse in timpul executarii unor operatii tehnologice pot fi reduse in intensitate prin: -capitonarea peretilor cu materiale fonoizolante (pasla, cauciuc etc); -folosirea mijloacelor de protectie individuala (casti, dopuri antifonice);
10
1.Care sunt operaţiile de pregătire din cadrul procesului de realizare a produselor din materiale metalice ? 2. Puteti enumera 3 operatii de prelucrare din cadrul procesului de realizare a produselor din materiale metalice ? 3. Care sunt operaţiile de finisare necesare realizării produsului ? 4. La efectuarea diferitelor operatii tehnologice, de ce este necesara respectarea normelor de securitate si sanatate in munca ? 5. La ce se refera cerintele care trebuie indeplinite de un atelier pentru efectuarea operatiilor tehnologice de prelucrare a materialelor metalice ?
11
Va multumesc pentru atentie ! Bibliografie Manual de educaie tehnologică – “Educaie tehnologică i aplicaii practice. Manual pentru clasa a VII-a” de Marinela Mocanu, Magda Dache, Loredana-Irena Sandulescu https://manuale.edu.ro/manuale/Clasa%20a%20VII- a/Educatie%20tehnologica%20si%20aplicatii%20practice/U0MgQ VJBTUlTIFBSSU5U/ https://manuale.edu.ro/manuale/Clasa%20a%20VII- a/Educatie%20tehnologica%20si%20aplicatii%20practice/U0MgQ VJBTUlTIFBSSU5U/
