1. עשה זאת נכון – איפוס והארקת שיטה עריכה: סגל אריאל אריאל סגל www.arielsegal.co.il 1איפוס יחיד במבנה

2. אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה2 בתקנת משנה 30 ג‘ לתקנות החשמל (הארקות ואמצעי הגנה בפני חישמול) נקבע, כי אין להתקין, בנוסף לחיבור מוליך ה-PEN של הרשת אל פס השוואת פוטנציאלים, כל חיבור אחר בתוך המבנה בין מוליך האפס ((N לבין מוליך ההארקה. בפסיקה של ועדת הפירושים מיוני 1988 נקבע: ”יש לבצע חיבור יחיד בין מוליך האפס ( (N לבין פה“פ לכל כניסת זינה“. בפסיקה 3-34 של ועדת הפירושים מינואר 2007 נקבע: ”יש לבצע איפוס רק במקום אחד, כאשר קיימת מערכת הארקה אחת“. בעקבות דיון חוזר בנושא אישרה ועדת ההוראות את הצעת חברת החשמל לביצוע איפוס יחיד בפילר מונים.

3. מדוע אסור יותר מאיפוס אחד במבנה? 1.איפוס נוסף לאחר מפסק מגן יגרום בחלק גדול מהמקרים להפעלתו ולניתוק הזינה. 2.הופעת זרם במוליכי ההארקה במשטרי עבודה רגילים, זרמי אי איזון בעומס וזרמי הרמוניות יחזרו אל מקור הזינה גם דרך מוליכי ההארקה (ולא רק דרך מוליכי האפס). 3.זרם במוליכי ההארקה יגרום למפלי מתח ולהפרשי פוטנציאלים. מערכת ההארקה מפסיקה להיות נקודת יחוס עם פוטנציאל אחיד. 4.הזרם במוליכי המופע והזרם במוליך האפס אינם מקזזים זה את זה, דבר הגורם להופעת שדות אלקטרומגנטיים במתקן העלולים לגרום לשיבושים, בתפקוד של ציוד אלקטרוני רגיש שבמתקן ולשדות ברמה מעל המותרת. 5.בעת קצר במתקן או במקרה של פגיעת ברקים זרם היתר שצריך לזרום דרך מוליכי ההארקה יזרום בחלקו דרך מוליכי האפס. דבר העלול לגרום נזק לציוד. אריאל סגל www.arielsegal.co.il 3איפוס יחיד במבנה

4. זרמי אפס במתקן מאופס בשיטת TN-C-S אריאל סגל www.arielsegal.co.il 4איפוס יחיד במבנה

5. איפוס כפול במבנה זרמי אפס זורמים דרך מוליכי הארקה, זרמי תקלה לגוף זורמים דרך מוליכי אפס אריאל סגל www.arielsegal.co.il 5איפוס יחיד במבנה

6. איפוס כפול במבנה דו משפחתי זרמי אפס זורמים דרך ברזלי הזיון, זרמי תקלה לגוף זורמים דרך מוליכי אפס אריאל סגל www.arielsegal.co.il 6איפוס יחיד במבנה

7. מקרה 1 : בית בודד עם הארקת יסוד ניזון מפילר מונים מפוליאסטר המותקן בגדר עם מונה ישיר איפוס: TN-C-S טבעת גישור פה”פ איפוס פס אפסים פילר מונים מוליך הארקה מוליך אפס מוליך איפוס מקרא: אריאל סגל www.arielsegal.co.il 7איפוס יחיד במבנה

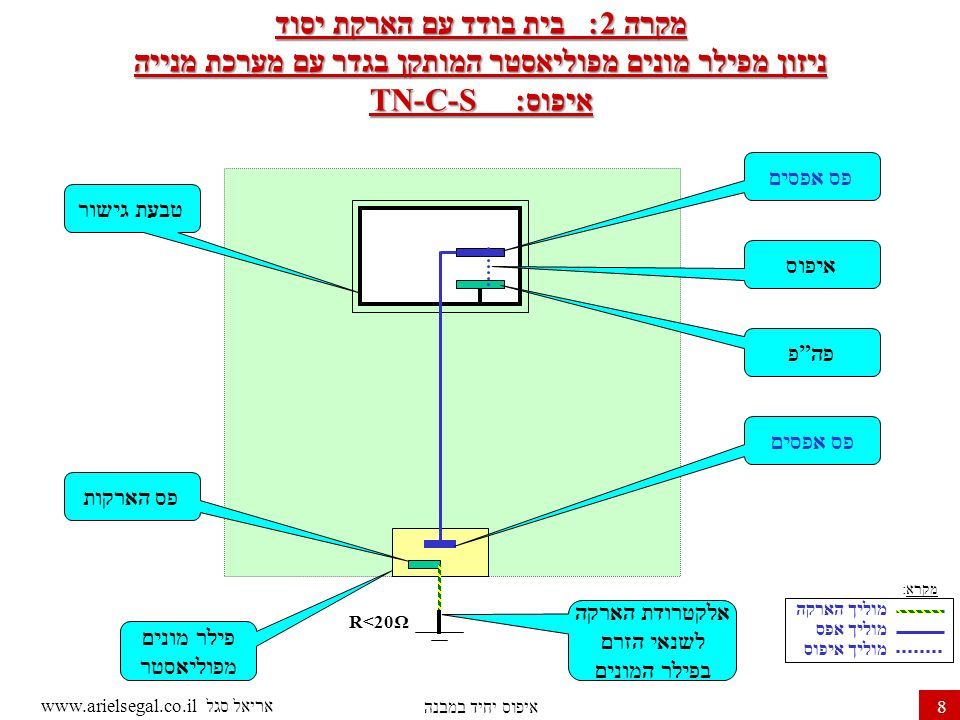

8. מקרה 2: בית בודד עם הארקת יסוד ניזון מפילר מונים מפוליאסטר המותקן בגדר עם מערכת מנייה איפוס: TN-C-S פילר מונים מפוליאסטר פס אפסים פה”פ איפוס טבעת גישור פס אפסים פס הארקות אלקטרודת הארקה לשנאי הזרם בפילר המונים R<20Ω מוליך הארקה מוליך אפס מוליך איפוס מקרא: אריאל סגל www.arielsegal.co.il 8איפוס יחיד במבנה

9. מקרה 3 : בית בודד עם הארקת יסוד הניזון מארון מדידה ואבטחה מתכתי המותקן בקרבת המבנה איפוס במבנה עד 5 מטרים ארון מדידה מתכתי פה”פ איפוס טבעת גישור פס אפסים פס הארקות מוליך הארקה מוליך אפס מוליך איפוס מקרא: אריאל סגל www.arielsegal.co.il 9 איפוס יחיד במבנה

10. מקרה 4: בית בודד עם הארקת יסוד ניזון מארון מדידה ואבטחה מתכתי המותקן רחוק מהמבנה איפוס: TN-C-S מעל 5 מטרים ארון מדידה מתכתי 2 אלקטרודות הארקה פס אפסים פה”פ איפוס טבעת גישור פס אפסים הארקת שיטה פס הארקות R<20Ω אריאל סגל www.arielsegal.co.il 10איפוס יחיד במבנה

11. מקרה 5 : בית דו-משפחתי צמוד קרקע בעל הארקת יסוד משותפת, בהתאם לאישור ועדת ההוראות מיום 30.1.2008 ניתן לבצע איפוס יחיד TN-C-S ע"י שימוש בפס משותף (פס אפסים והארקות) בפילר כדלקמן: אריאל סגל www.arielsegal.co.il 11איפוס יחיד במבנה

12. מקרה 5 ביצוע בפועל אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה12

13. מקרה 6: בית דירות עם הארקת יסוד משותפת – פילרים מוזנים בשרשור כשהפילרים מוזנים בשרשור, יבוצע גישור בין פסי האפס של שני הפילרים. כל אחד ממוליכי ההארקה הדירתיים המהווים חלק מכבל הזינה או מותקנים בתוואי כבל הזינה, יחוברו אל פס האפסים וההארקות בפילר. השרשור בין הפילרים יהיה באמצעות כבל בחתך 4*25 ממ"ר לפחות. הערה: אותה הסכמה תקפה גם עבור מבנה טורי צמוד קרקע ובמבנים המוזנים באמצעות פילרי מונים. אריאל סגל www.arielsegal.co.il 13איפוס יחיד במבנה

14. מקרה 7: בית טורי רווי עם הארקת יסוד משותפת אריאל סגל www.arielsegal.co.il 14איפוס יחיד במבנה

15. מקרה 8: מבנה עם אזור ציבורי בו ניתן לבצע איפוס יחיד במבנה המכיל אזור ציבורי בו ניתן לבצע איפוס יחיד, יש לבצע באזור הציבורי איפוס TN-C-S יחיד ולא לבצע כל איפוס נוסף במבנה. אריאל סגל www.arielsegal.co.il 15איפוס יחיד במבנה

16. תחט"פ במבנה או בקרבתו הארקת השיטה מבוצעת באמצעות חיבור פס האפס אל הפה"פ שבתחט"פ. במבנה המוזן יותקן פה"פ שהוא הרחבה של הפה"פ הפנימי בתחנת הטרנספורמציה. פה"פ זה יחובר אל טבעת הגישור של המבנה ואל הפה"פ שבתוך תחנת טרנספורמציה באמצעות מוליך ייעודי. הלקוח (הצרכן) יספק ויתקין מוליך ייעודי זה (מוליך נחושת מבודד בחתך 150 ממ"ר או מוליך אלומיניום מבודד 240 ממ"ר). כאשר קיימים מספר פה"פים של הלקוח, על הצרכן להתקין מוליכי הארקה בחתך מינימלי 35 ממ"ר המתחברים בין הפה"פים, כדי לשפר את רציפות הארקה ואת עכבת לולאת התקלה. כשהתחט"פ נמצא במבנה נפרד מהמבנה/המבנים בו/בהם ממוקמים מתקני הצריכה, יש לגשר בין הארקת היסוד של התחט"פ לבין הארקת היסוד של המבנה/המבנים על ידי חיבור יציאות החוץ של המבנים. אריאל סגל www.arielsegal.co.il 16איפוס יחיד במבנה

17. הארקת התחט"פ נמצאת בתחום השפעת הארקת היסוד של המבנה המוזן אריאל סגל www.arielsegal.co.il 17איפוס יחיד במבנה נספח

18. תחת"פ במבנה או בקרבתו. תחט"פ עם 2 שנאים המזינה מבנה רב-צרכנים בעל 2 מתקני צריכה. התחט"פ מזין מבנה בו ממוקמים מספר מתקני צריכה שחלקם מוזנים משנאי אחד וחלקם מוזנים מהשנאי השני. בתחט"פ יותקנו שני פסי אפסים, אחד לכל שנאי. בתחט"פ תבוצע הארקת שיטה על ידי חיבור כל אחד מפסי האפסים שבתחט"פ לפה"פ (במקרה זה מוזן המתקן בשיטת TN-S). במתקני הצריכה אין לחבר בין האפסים השייכים לשנאים שונים. אריאל סגל www.arielsegal.co.il 18איפוס יחיד במבנה

19. תחת"פ במבנה או בקרבתו. תחט"פ עם 2 שנאים המזין מבנה אחד בו קיים מתקן צריכה גדול. במבנה בו אחד ממתקני הצריכה הוא גדול מההספק של שנאי בודד, יותקן פס האפסים משותף לשני השנאים. בתחט"פ תבוצע הארקת שיטה על ידי חיבור פס האפסים לפה"פ. אריאל סגל www.arielsegal.co.il 19איפוס יחיד במבנה או 240 ממ"ר אלומיניום

20. הארקת שיטה בכל שנאי בנפרד אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה20 מדוע אין לבצע הארקת שיטה בכל שנאי בנפרד???

21. הארקת שיטה בשנאים כשהאפס משותף אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה21 כיצד לבצע נכון את הארקת השיטה??? התייחסות ועדת הפירושים

22. הארקת שיטה בשנאים במבנה המכיל מספר מתקני צריכה שחלקם מוזנים משנאי אחד וחלקם מוזנים מהשנאי השני אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה22 פס אפס נפרד לכל שנאי!!!

23. הארקה של תחט"פ הנמצאת מחוץ לתחום השפעת הארקת היסוד של מבנה הצרכן כשהארקת היסוד של התחט"פ נמצאת מחוץ לתחום השפעת הארקת היסוד של המבנה המוזן או של מספר מבנים מבוצע איפוס TN-C-S בהתאם לעקרונות שפורטו קודם. כשהתחט"פ נמצאת במבנה/מבנים בו/בהם יש חיבור אחד, האיפוס יבוצע בפס האפס בארון המדידה. כאשר יש יותר מחיבור אחד, האיפוס יבוצע בפס האפס בארון החל"ב/ארון מדידה. יש לדרוש מחשמלאי הלקוח להתקין מוליכי ההארקה בחתך מינימאלי נח' 35 ממ"ר, המחברים בין הפה"פים, בכדי לשפר את רציפות ההארקה ואת עכבת לולאת התקלה. אריאל סגל www.arielsegal.co.il 23איפוס יחיד במבנה

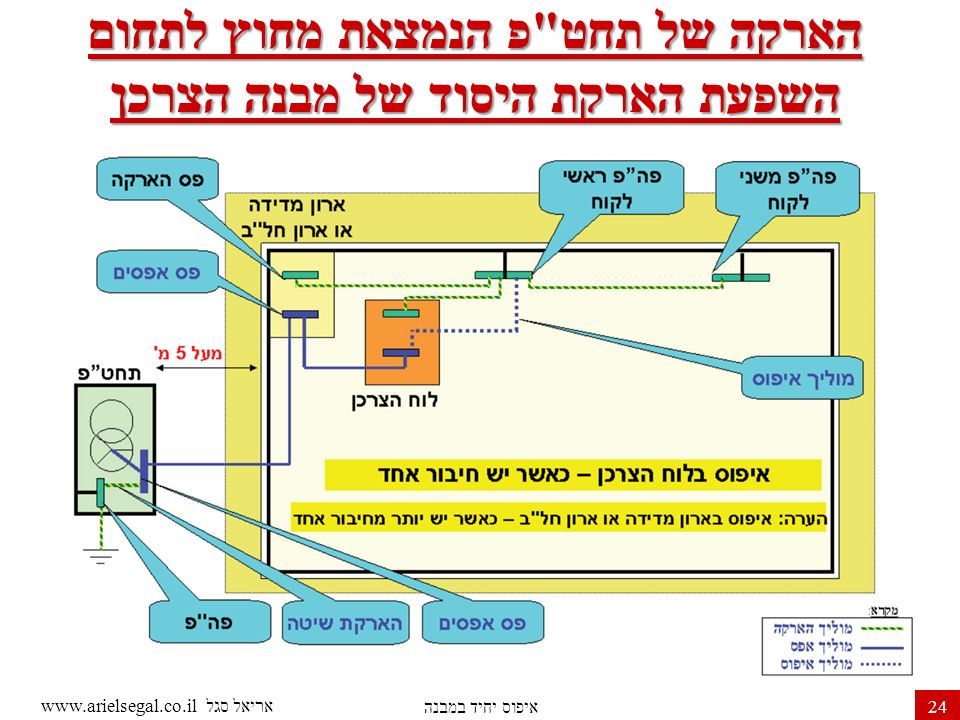

24. הארקה של תחט"פ הנמצאת מחוץ לתחום השפעת הארקת היסוד של מבנה הצרכן אריאל סגל www.arielsegal.co.il 24איפוס יחיד במבנה

25. יישום איפוס (TN-S) בגוש בניינים גבוהים עם הארקה משותפת אריאל סגל www.arielsegal.co.il 25איפוס יחיד במבנה מבוצע בהתאם לעקרונות של תחת"פ במבנה או בקרבתו.

26. איפוס בלתי חוקי בלוח משנה אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה26

27. חיוץ במתקן מאופס אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה27 בתקנות החשמל הארקות ואמצעי הגנה מפני חישמול במתח עד 1000 וולט, תשנ"א – 1991 נכתב: הגנת גופים מתכתיים בפני חישמול 34. בכפוף לתקנות אלה יוגנו בפני חישמול כל גופי המתכת במיתקן וכל החלקים המתכתיים הקשורים לגופי מתכת כאמור שאדם כלול לבוא איתם במגע, לרבות – (1) ציוד מסוג I; (2) צינורות מתכת שבהם מושחלים מוליכים מבודדים; (3) מעטה מתכתי ושריון של כבלים; (4) תילי מתכת המשמשים לנשיאת כבלים חשמליים; (5) מחיצות מתכת, רשתות הגנה ומבנים מתכתיים, נושאי ציוד חשמלי; (6) חלקי מתכת של חדר חשמל או תא חשמל לרבות דלתות מתכת שלהם. צנרת מתכתית לאספקת מים כאלקטרודה 13. (א) צנרת מתכתית לאספקת מים יכול שתשמש כאלקטרודה רק אם בנוסף לדרישות תקנות אלה לגבי אלקטרודה מתקיים בה אחד מאלה: (1) מיתקן החשמל נמצא במקום אשר בו נתנה הרשות לאספקת מים היתר להשתמש בצנרת שלה כאלקטרודה; (2) צנרת המים נמצאת בבעלותו של בעל המיתקן לקיימת השגחת חשמלאי על רציפותה החשמלית. (ב) משמשת צנרת לאספקת מים כאלקטרודה, לא תיפגע שלמות הצנרת ואבזריה עקב חיבור מוליכי הארקה אליה; כל פגם שנגרם בצנרת המים או באבזריה עקב חיבורי הארקות יתוקן מיד לאחר שנתגלה. תקנות החשמל- הארקות יסוד, תשמ”א-1981 10. השוואת פוטנציאלים במיתקן ביתי במיתקן ביתי יותקן בלוח הראשי פס הארקה שאליו יחובר צינור המים הקרים של המיתקן; החיבור ייעשה על ידי מוליך נחושת בחתך 2.5 ממ”ר לפחות כאשר הוא במוביל, או בחתך של 4 ממ”ר לפחות כאשר הוא אינו במוביל.

28. חיוץ במתקן מאופס אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה28 מתקנות החשמל שהוזכרו אנו מבינים כי נדרש לחבר צנרת מים מתכתית לפס השוואת הפוטנציאלים, בשיטת TT חיבור זה אפילו משפר לנו את ההתנגדות כלפי המסה הכללית של האדמה. אך מה קורה כאשר מבנה מאופס מקבל הזנה מים מהתאגיד האזורי ונמצא קרוב למבנים ישנים המוגנים בשיטת TT? תקנות החשמל מגדירות שאין להוציא הארקה ממבנה מאופס. מאידך, חיבור צנרת המים המתכתית לפס השוואת הפוטנציאלים גורם להוצאת מקור הארקה מחוץ למבנה המאופס עם כל הסכנות הכרוכות בכך. ובעצם קיום של תקנה אחת יוצא שלא מקיימים תקנה אחרת. הפתרון המוצע הינו חיוץ או חציצה (וועדת הפירושים 03-14 משנת 1995 דנה בסכנה של חיוצים למבנים המוגנים בשיטת TT) בהחלטה זו נרשם: חיוץ בצנרת המשמשת מבנה בו קיימת הארקת יסוד והמוגן באיפוס TN-C-S א. מותר להתקין חיוץ בכניסת צנרת המים למבנה קרוב ככל האפשר לקיר הכניסה של הצנרת למבנה, מלגו או מלבר. בתוך המבנה ייעשה חיבור בין פס השוואת הפוטנציאלים לבין צנרת המים.

29. מהו חיוץ ? אריאל סגל www.arielsegal.co.il איפוס יחיד במבנה29 חיוץ הינו מחבר המפריד חשמלית בין חלק מתכתי אחד לחלק מתכתי אחר, למעשה המחבר המתלבש על הצנרת המתכתית ובאמצעות אוגנים מתכתיים חלקים וחלקי פלסטיק מבודדים ומונעים מעבר של זרם חשמלי בין שני משטחי המתכת. לחיוץ שימוש נפוץ גם בהגנה קטודית. החיוץ מפריד גלוונית בין צינור המתכת הנמצא בתוך המבנה לחלקו שמחוץ למבנה ובכך נמנעת הוצאת הארקה ממתקן מאופס עם השוואת פוטנציאלים למתקן אשר אינו מאופס ואינו בעל השוואת פוטנציאלים אשר עלול לסכן את יתר המבנים שמחוברים לצינור. בנוסף, נמנעת כניסת הפרעות ממבנים סמוכים המסתמכים על צנרת המים כאל מקור הארקה שלהם אל מערכת החשמל במבנה המחויץ באמצעות מערכת הארקה
