1. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Termination Technologies People | Power | Partnership

2. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 결선 Technologies - 나사 결선 - 압착 결선 -Cage Clamp 결선 -Axial Screw 결선 -HARAX (Insulation Displacement Connection) - 압점 컨넥션 -Han-Quick Lock ® -Wire Wrap - 납땜

3. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 결선범위 : Han ® E + Han A ® 0.5 -2.5 mm² Han 3A ® / 4A ® 0.5 -2.5 mm² Han ® HsB1.5 - 6 mm² Han ® K 4/0, K 4/21.5 - 16 mm² Han ® HvE0.5 -2.5 mm² Han ® E AV, D AV0.5 -2.5 mm² 나사 결선 Screw terminals meet VDE 0609/ EN 60 999.

4. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Cage-clamp 결선 결선범위 : Han ® ES 0.14 - 4 mm² Han ® ESS 0.14 - 4 mm² Han ® HvES 0.14 – 2.5 mm² Han ® ES AV 0.14 – 2.5 mm² Han ® ES module 0.14 – 2.5 mm²

5. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 전선삽입부 Tool 삽입부 Screwdriver size: 3.0 x 0.5

6. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Quick lock 은 원운동의 Cage - clamp 이다.

7. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 상하운동을 통한 스프링 결선 원운동을 통한 스프링 결선 일반 원리

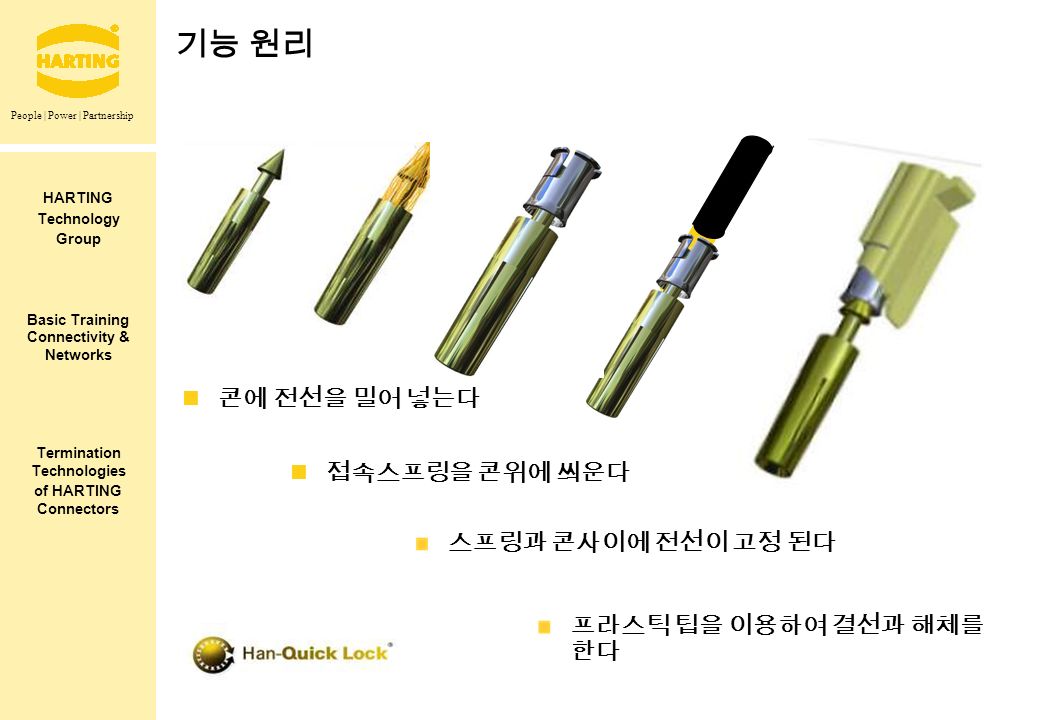

8. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 기능 원리 콘에 전선을 밀어 넣는다 접속스프링을 콘위에 씌운다 스프링과 콘사이에 전선이 고정 된다 프라스틱 팁을 이용하여 결선과 해체를 한다

9. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han-Quick Lock ® 제품군

10. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Assembling remarks twisted wire stranded wire solid wire OD > 3.6mm fine stranded wire 연선만 사용가능

11. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 결선방법이 cage-clamp 와 유사 cage-clamp terminal 과 같이 진동에 강하다 특수한 공구가 필요 없다 현장 작업이 가능하다 기밀도가 우수하다 Features size 3.0

12. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Housing Types People | Power | Partnership

13. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 기본 소개 Industrial Connectors Han ® Hoods and Housings

14. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Hoods and Housings 기본 소개

15. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 우수한 기계적 전기적 보호 IP 65 등급 IP 68 for Han ® HP, HPR 전기적 결합과 접지 General Information

16. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Standard(Han A,B 등 ) 제질 알류미늄 합금 다이케스트 표면처리 파우더 코팅 RAL 7037( 회색 ) 잠금장치 스테인레스 스틸 스프링이 내장된 열가소성 수지 Seal NBR(Nitrile Butadiene Rubber) 방수등급 IP 65 편리한 착탈 취부공간절약 좌우측으로 근접 취부 가능 와이어 투 와이어 결선 가능 높은보호등급

17. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Housing sizes Han A ® Han ® B Han-Compact ® Han- Modular ® -Compact size 3 size 10 size 16 size 32 size 6 size 10 size 16 size 24 size 32 size 48 10A size 하나의 size 만 사용 가능

18. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 잠금 장치 더블 레버 타입원 레버 타입중앙 레버 타입리버스 레버 타입 P. / 918

19. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han ® Connectors 의 유연한 사용 예 ) size 16

20. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 잠김부분 손잡이 스프링 Basics 손잡이 제질 : PC 잠김부분및 스프링 제질 : stainless steel

21. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Fixed Lever Positions Overhead mounting

22. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han ® M 제질 내부식성 알루미늄 합금 표면처리 파우더 코팅 RAL 9005( 검은색 ) 에폭시 파우더 프린트 잠금 장치 스테인레스 스틸 Seal FPM / viton(Fluoro Rubber) 방수 등급 IP 65 열악한 환경에 사용 신뢰성 있는 4 부분의 잠금 포인트 최부 공간 절약 좌 우측으로 근접 취부 가능 높은보호등급

23. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han EMC ® 제질 내부식성 알루미늄 합금 표면처리 없음 잠금장치 스테인레스 스틸 스프링이 내장된 열가소성 수지 Seal NBR, O-ring 방수 등급 IP 65 노이즈 필터 기능 편리한 착탈 최부 공간 절약 스텐다드 제품과 같은 판넬 컷팅

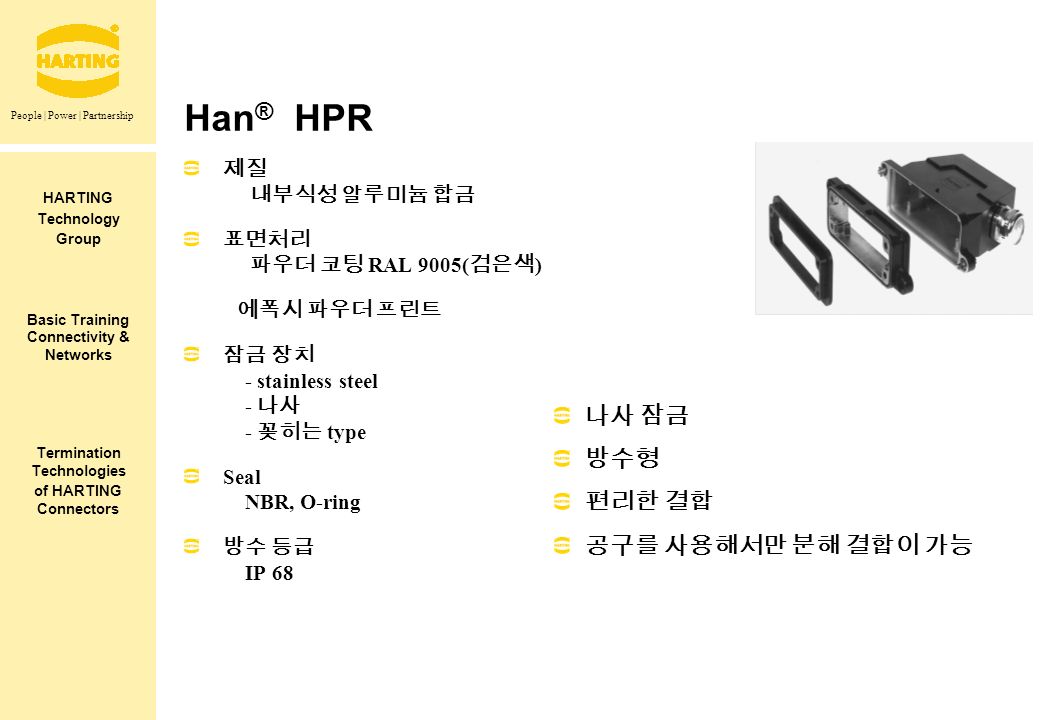

24. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han ® HPR 제질 내부식성 알루미늄 합금 표면처리 파우더 코팅 RAL 9005( 검은색 ) 에폭시 파우더 프린트 잠금 장치 - stainless steel - 나사 - 꽂히는 type Seal NBR, O-ring 방수 등급 IP 68 나사 잠금 방수형 편리한 결합 공구를 사용해서만 분해 결합이 가능

25. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han-Compact ® Han ® Q 4/2 Han ® Q 8/0 Han ® Q 17/0 Han-Compact ® 16A 500V 6kV 3 10A 160V 2.5kV 3 40A 400/690V 6kV 3 10A 250V 4kV 3 One size for Han-Compact ® inserts Additional inserts Han ® Q 5/0 and Han ® Q 7/0 fits into Han A ® size 3

26. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han-Compact ® Series 제질 아연 다이케스트 / PC 잠금 장치 스테인레스 스틸 / PA lever metalplastic Seal NBR 방수등급 IP 65 컴팩트한 디자인

27. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han-Modular ® Compact 제질 아연 다이케스팅 표면처리 니켈 잠금장치 스테인레스 스틸 Seal NBR 방수 등급 IP 65 하나의 모듈만 취부 됨 M25 의 톱, 사이드 홀 두 개의 접지 포인드 공간절약

28. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership PgMetric

29. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Hoods / Housings 에 metric 규격 제품의 표기 M Hoods: 측면에 표기 Housings ( 판넬 외부 취부 ): 바닥에 표기

30. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Insert (Contents) People | Power | Partnership

31. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership HAN A Han A® 시리즈는 특별히 소형으로 설계된 사각형 산업용 커넥터로 구성된다. Han A® 인서트는 접점이 3, 4,10, 16 이다. 스크루 종단 시스템이 특징으로 특별한 도구 없이도 연결이 가능하다. 정격전압은 10A 이지만 크기에 따라 최대 400V 까지 감당할 수 있다 HAN D, HAN DD Han D® / Han DD® 시리즈는 핀 수가 많은 산업용 연결 장치에 사용하도록 설계되었다. Han® 8 D 를 제외한 전체 커넥터에 PE 접점이 있다. 8 구 Han® 8 D 커넥터는 50V/10A 로 설계되었다. 나머지 Han D® 및 Han DD® 커넥터는 사용 전압이 250V/10A 이다 HAN 16A HAN 72DD

32. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership HAN E® / HAN® ES / ESS / EE Han E® / Han® ES / ESS / EE 시리즈는 정격전압이 500V 16A 인 인서트이다. Han E® 시리즈는 스크루 접속방식과 클램프 접속방식을 모두 사용한다. Han® EE 는 클램프 접속방식을, Han® ES 와 ESS 제품은 잘 알려진 케이지 클램프 접속 기술을 채택하였다 Han Hv E® / Han® HvES Han Hv E® / Han® HvES 시리즈는 고전압용으로 설계되었다. Han Hv E® 버전의 경우 접속방식은 클램프 또는 스크류형이고 Han® HvES 인서트에는 케이지 - 클램프가 사용된다. 인서트마다 PE 접점이 있고 릴레이 접점이 2 개씩 더 있다. Hv E® 버전의 정격은 830V/16A 이지만 16A 에서 400V( 도체 - 지면 ) 와 690V( 도체 - 도체 ) 인 16, 32 상 변종은 예외이다 HAN 16E HAN 6Hv ES

33. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Han-Modular® People | Power | Partnership

34. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership History –Han-Modular® 의 시작 1990 년 유저의 요구에 따라 만드는 Han-Com® 의 수요 증가 HARTING 은 고객의 요구에 따라 유연하게 사용 할 수 있는 제품의 개발에 을 시작 하였다 1995 년 Han-Modular® series 가 시작 되었다

35. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Overview – The Han-Modular ® System 각각의 insert 는 고객들의 요구에 따라 디자인 되어 졌다 + = customised connector

36. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Overview – Growth of the Han-Modular ® Family 94/95 ・ 95/95 ・ 96/97 ・ 97/98 ・ 98/99 ・ 99/00 ・ 00/01 ・ 01/02 ・ 02/03 ・ 03/04 ・ 04/05 ・ 05/06 ・ 06/07 DD, EE, C, Quintax, Pneumatic 4mm Modules Dummy Module Pneumatic 6mm & 40A Axial Screw Module 100A Axial Screw Module hinged frames sizes 6-24B EE & ES Modules High Voltage & High Density Module SC & ID Modules D-Sub Module & Han-Modular Compact E-Protected & C-Axial Screw Module EEE & DDD, USB/FireWire, 200A Axial Screw Module CC & High-Density Quintax Module, Han-Modular Twin 70A Axial Screw Module, CD Module,

37. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Overview – The Han-Modular ® System 현재 20 여종의 각기 다른 모듈이 나왔으며 계속 추가 되고 있다

38. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Signal modules (Han DD, Han DDD, high density) Standard “16A” modules (Han E, Han EE, Han EEE, Han ES) Power modules (40A, 70A, 100A, 200A) Shielded modules (Quintax, D-sub) Data modules (USB, FireWire, RJ45) Modules for coaxial contacts (multi module, Quintax) Pneumatic “air” modules (plastic + metal contacts) Optical modules (SC, multimode or single mode) Electronic modules (Elisa, ID) Special modules (high voltage, customized solutions….) The different Modules..........

39. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Millions of combinations are possible

40. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership 보다 작은 컨텍트 가격절약 공간절약 male 과 female modules 을 하나로 묶어 사용 가능 30 여 가지의 모듈로 거의 모든 조합이 가능 다수의 소량 제품을 만들 때 용이함 각각의 상황에 따라 최상의 솔루션을 제공 정비와 수선을 아주 짧은 시간에서 끝날 수 있다 유연하게 사용 할 수 있어 기계적인 설계를 만족 시킬 수 있다 미래 지향적 제품 Advantages and customer benefits

41. HARTING Technology Group Basic Training Connectivity & Networks Termination Technologies of HARTING Connectors People | Power | Partnership Thank you for your attention
