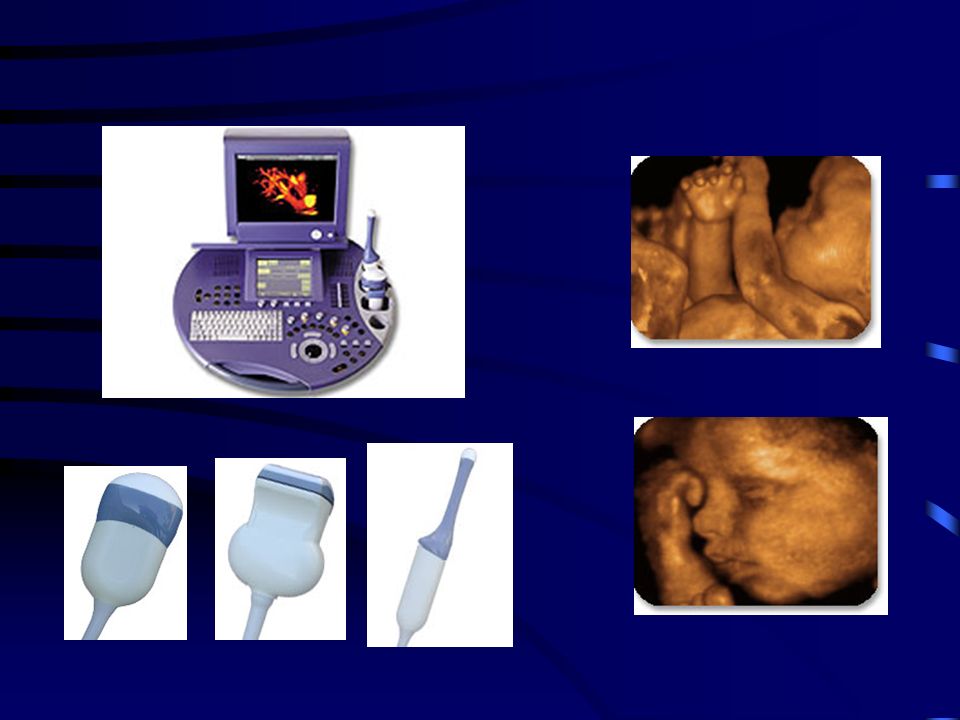

2. 医学超声原理 超声波的基本特征 机械波 纵波 波长、声速、频率（周期）公式：C = f  =  / T
机械波 纵波
波长、声速、频率（周期）公式：C = f  =  / T
频率：由声源发生超声时决定，单位：赫兹（Hz）
声速：超声在传播介质中单位时间内行进的距离，单位（m/s,
cm/s）
波长：超声在传播中，两个相邻的位相相同的质点之间的长度，
即声波在完整周期内所通过的距离

3. 医学超声原理 超声波的传播 特征: 束射性或指向性 反射、折射和散射 吸收与衰减 多普勒效应 非线性传播
特征: 束射性或指向性
反射、折射和散射
声阻抗差 ∆Z = Z2－Z1（Z=ρC ）
吸收与衰减
多普勒效应
非线性传播

4. 超声波的发射与接收 换能器------探头 ------压电晶体 逆压电效应： 在交变电场的作用下导致晶体厚度的交替改变而产生
声振动。（超声发生器）
正压电效应： 声波的压力变化使晶体二端的电极随声波的压缩（正
压）与弛张（负压）发生正负电位交替变化。（回声接收器）

5. 超声仪器的组成
主机（基本电路）
控制电路，发射电路，高频信号放大器，解调和抑制，
视频信号放 大器，扫描发生器 探头
监视器
记录器

6. 超声检查的主要用途

7. 超声诊断种类 超声示波法（Ａ型，Amplitude mode) 二维超声显像法（B型，Brightness mode)
超声光点扫描法（Ｍ型，Motion type)
超声频移诊断法（D型，Doppler type)
Doppler 超声诊断法（PW CW)
彩色Doppler超声 （CDFI )
彩色Doppler能量图 (CDE)
超声造影

8. 超声诊断种类
三维超声诊断法
超声显微镜诊断法
超声组织定征诊断法
C型超声诊断法
P型超声诊断法
F型超声诊断法

9. 超声诊断原理及诊断基础

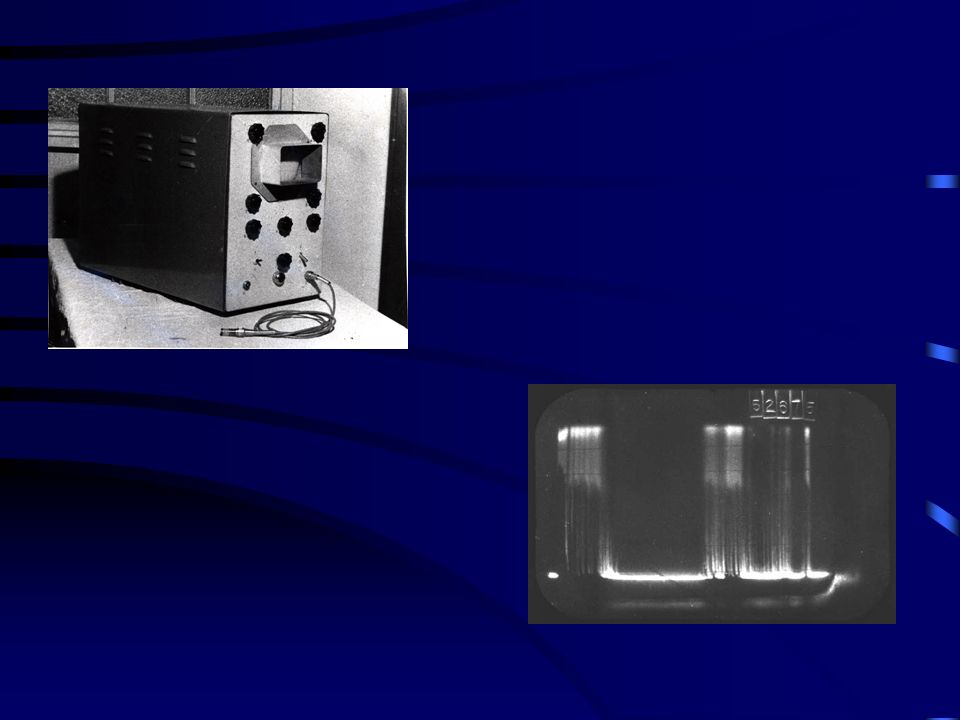

10. A型诊断法
Karl T. Dussik

12. 原理

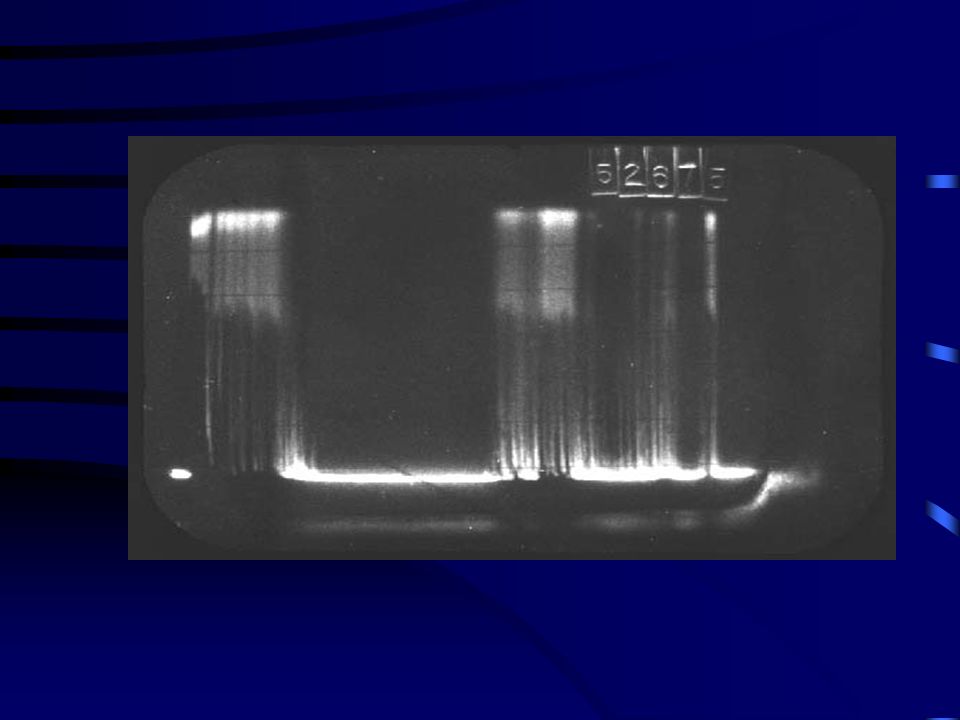

　　当声束在人体组织中传播遇到不同声阻抗的临近介质介面时，在该界面上就产生反射（回声），当遇到一个界面，产生一个回声，该回声在示波器的屏幕上以波的形式显示出来。

13. 由于人体脏器、组织其正常与异常的物理性质及结构不同，形成相应的超声界面，认识这些界面回声规律，即A型诊断法的诊断基础

14. 临床应用
脑中线探测
眼球探测
胸膜腔探测
心包积液探测
肝脓肿探测
测量脏器大小、厚度及判定其内部结构的物理性质

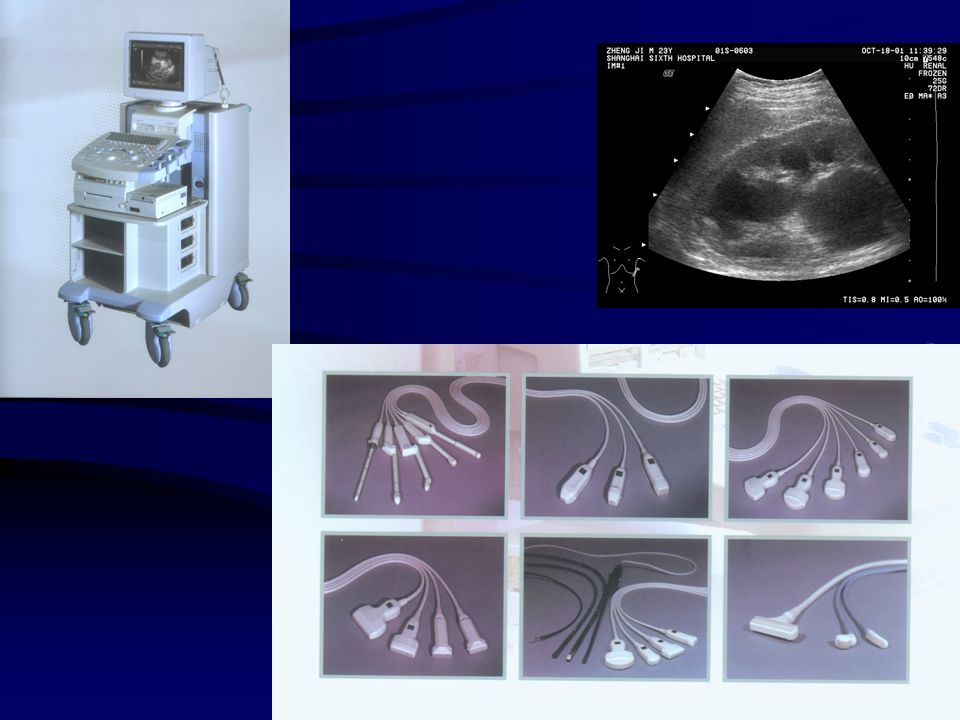

16. B型诊断法
Douglass Howry

18. 原理 与A型诊断法基本相同，都是应用回声原理进行诊断。 与A型不同之处 幅度调制显示改进为辉度调制显示 探头发射的声束必须进行扫查
得到的是一系列人体切面声像图　

19. B型 (Brightness mode)
A型 (Amplitude mode)

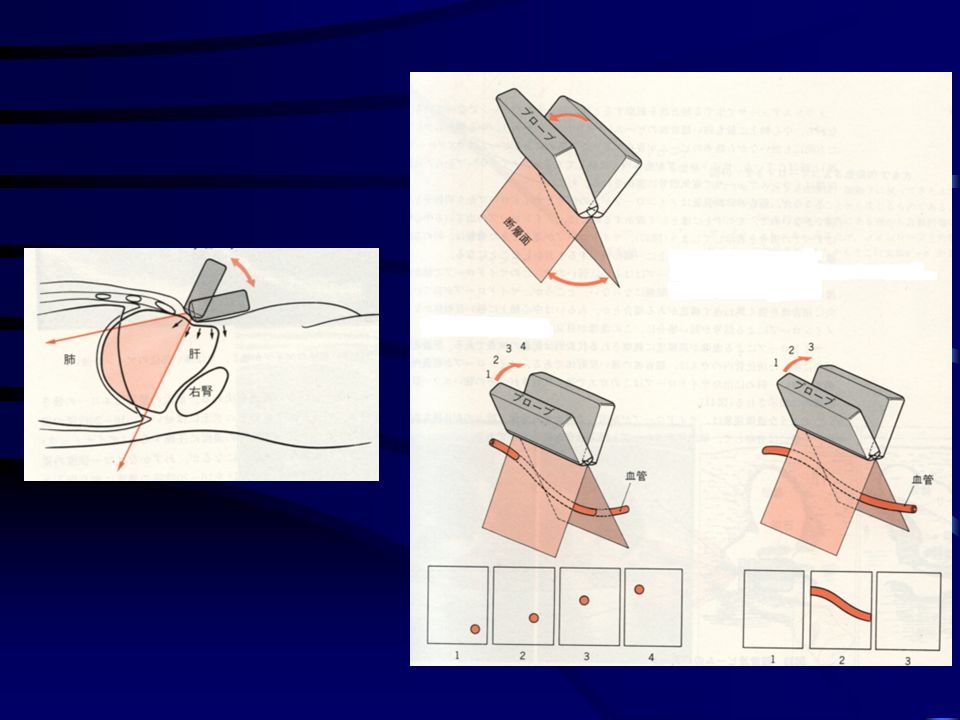

线形扫描（linear scan)

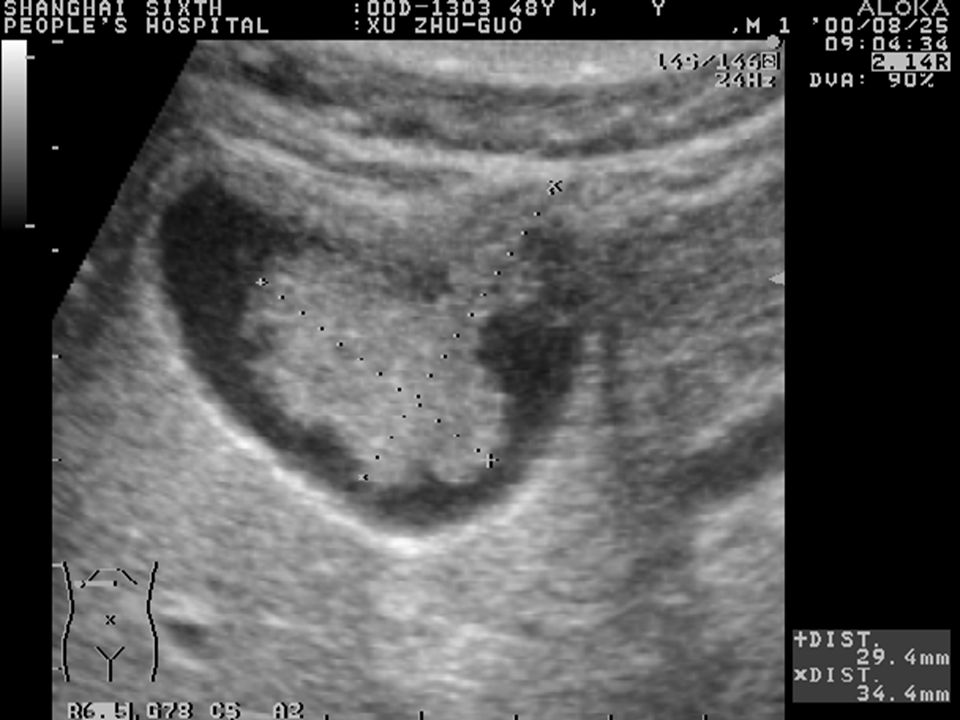

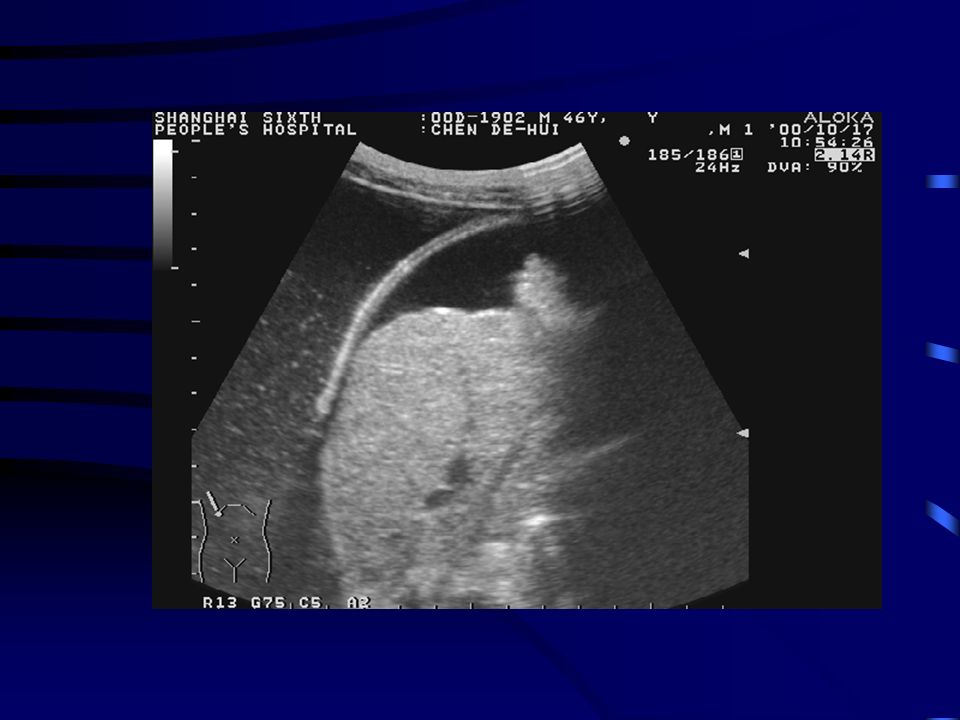

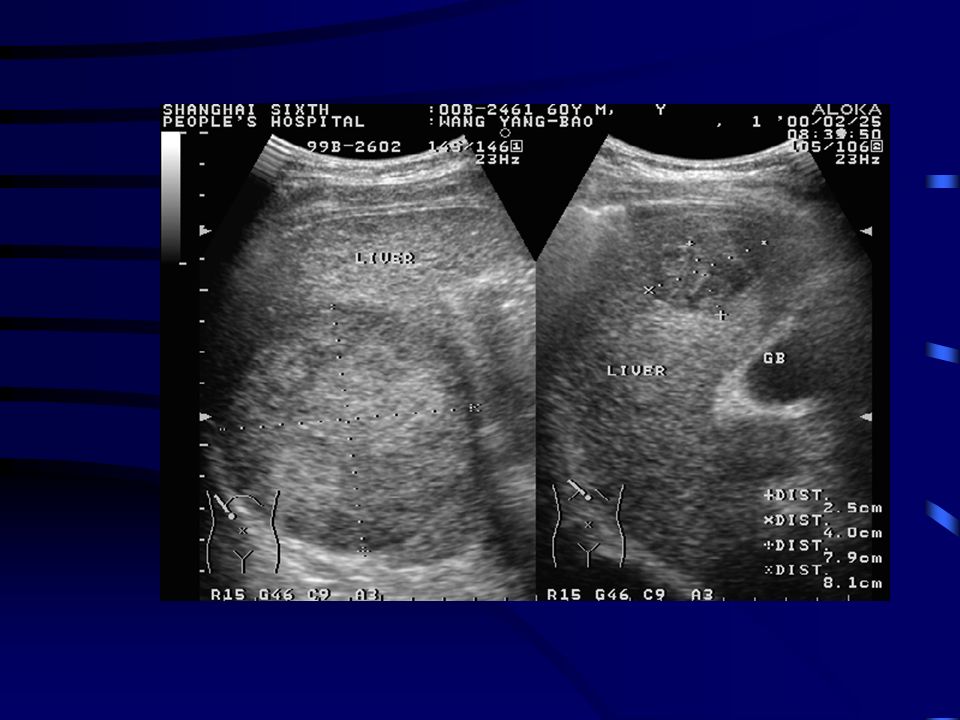

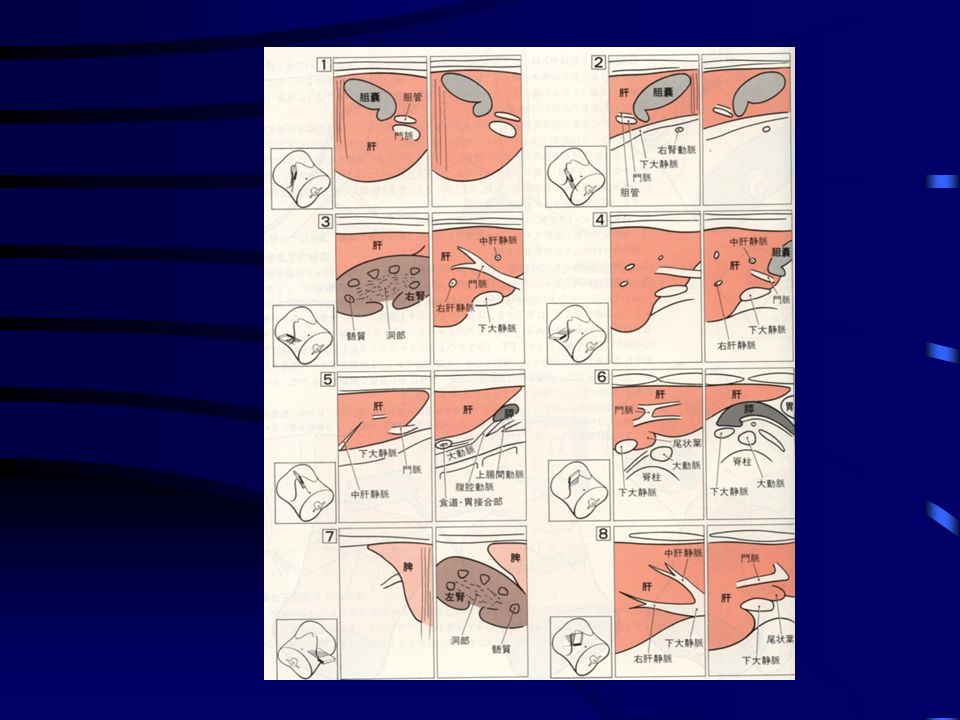

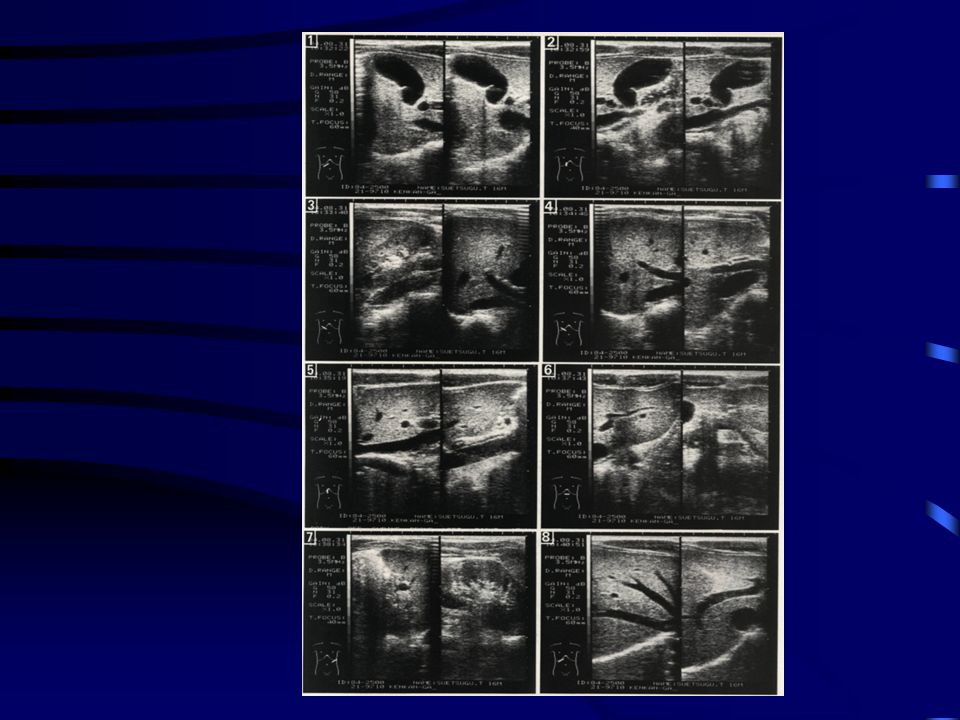

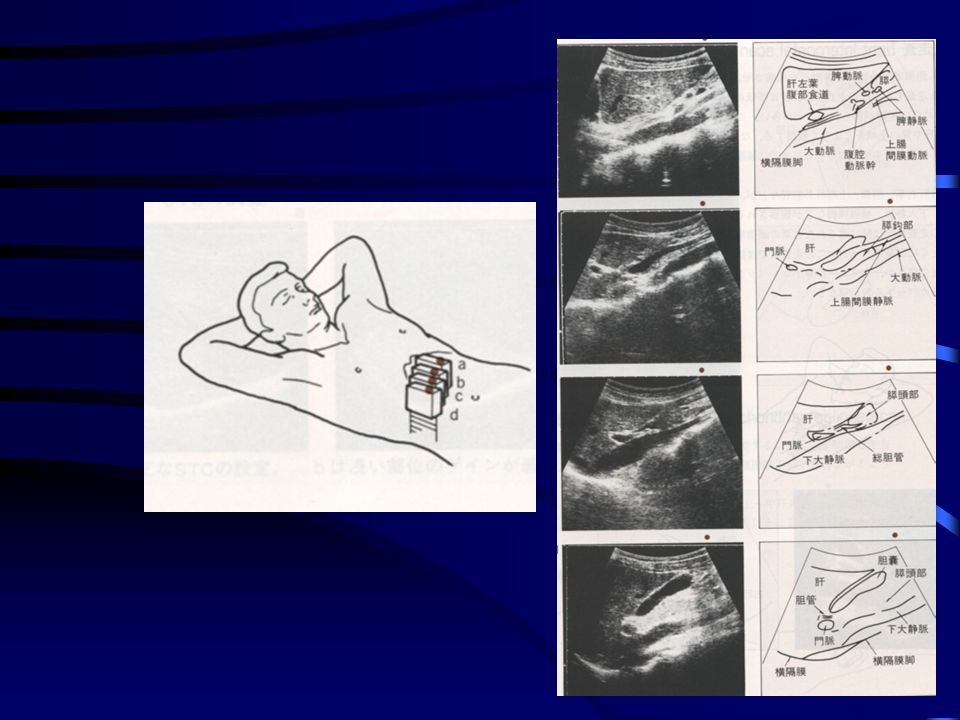

21. 诊断基础 B型超声诊断是通过对一系列切面声像图的分析而作出的。 分析内容： 外形 边界回声 内部回声 后方回声 比邻关系 活动度和活动规律
　　　　　 外形
　　　　　　边界回声　内部回声　后方回声
　　　　　　比邻关系
　　　　　　活动度和活动规律
　　　　　　硬度
　　　　　　排空功能

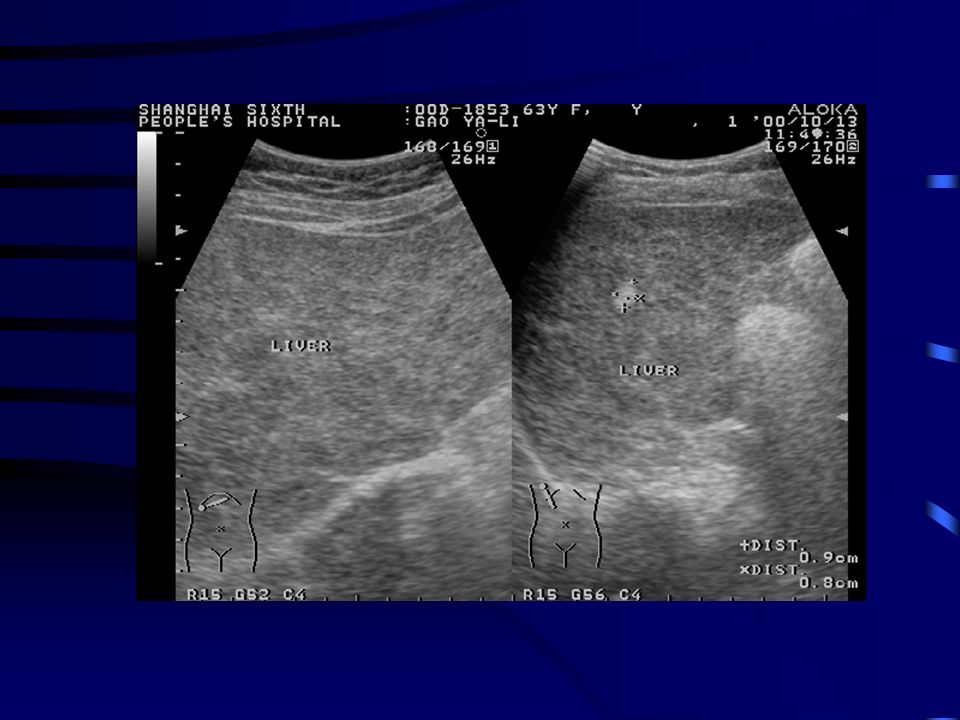

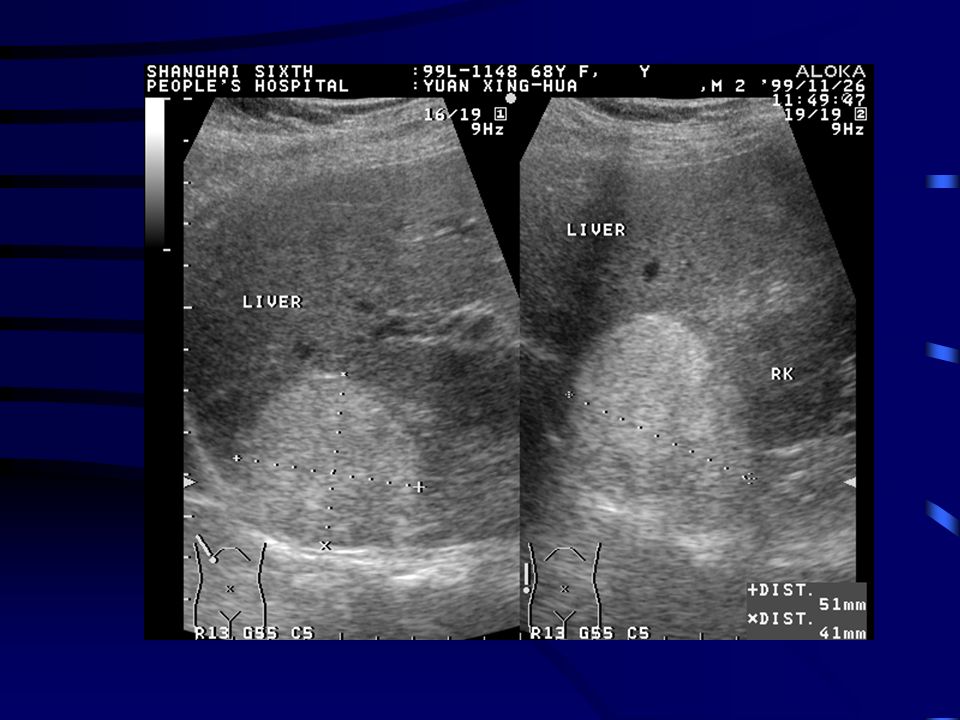

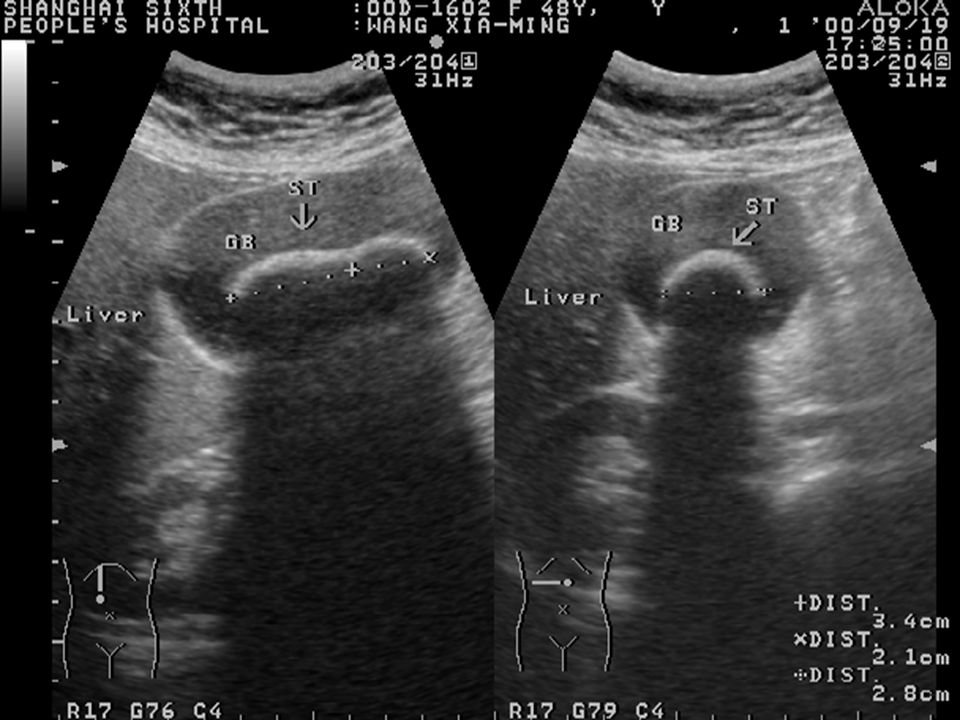

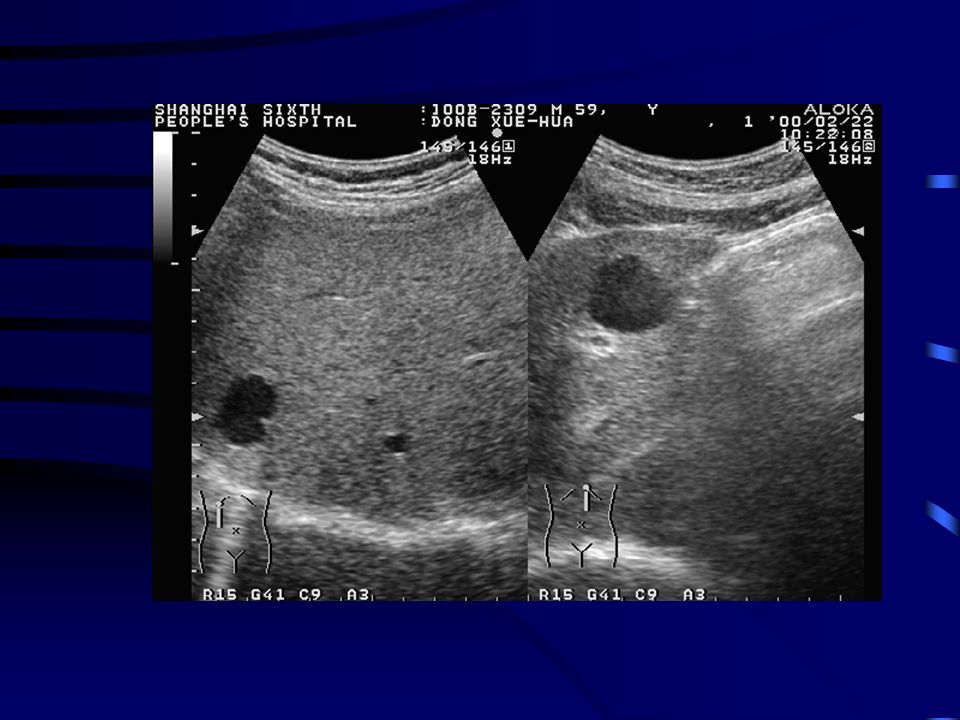

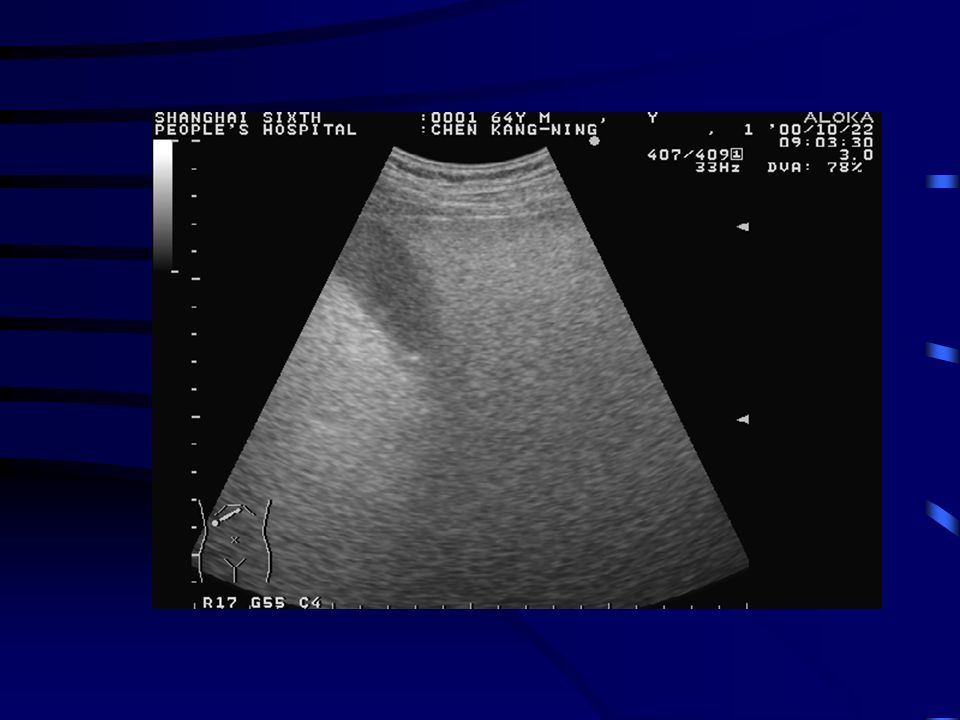

26. 临床应用

36. M型诊断法
Emeritus Carl Hellmutb Herz
Inge Edler

37. 类似B型诊断法原理。M型仪是在水平偏转板上加入一对慢扫描锯齿波，使回声光点沿水平方向扫描，代表时间。保留原来垂直方向的深度扫描线。

38. M型 （Motion mode)

39. 探头位置的固定，心脏有规律地收缩和舒张，心脏各层组织和探头的距离便产生节律性的改变。随着水平方向的慢扫描，便把心脏各层组织的回声展开成曲线。
诊断基础
　　探头位置的固定，心脏有规律地收缩和舒张，心脏各层组织和探头的距离便产生节律性的改变。随着水平方向的慢扫描，便把心脏各层组织的回声展开成曲线。

40. 临床应用

41. M型 （Motion mode)

42. Doppler超声诊断法
Christian J. Doppler

43. Doppler效应，产生频移。 V=c(fd)/2f0cos原理
Doppler效应，产生频移。
V=c(fd)/2f0cos

44. 诊断基础
　　血流相对于声源的运动。即脉冲超声波在人体中以恒定的速度c向血流运动，而血流又以某一速度V相对于超声波运动（相向或同相）从而由探头接受回声信息，接受回波的频率与发射超声频率有一偏移，经星号处理可以检出Doppler频移。

45. D型 （Doppler mode)

46. 临床应用

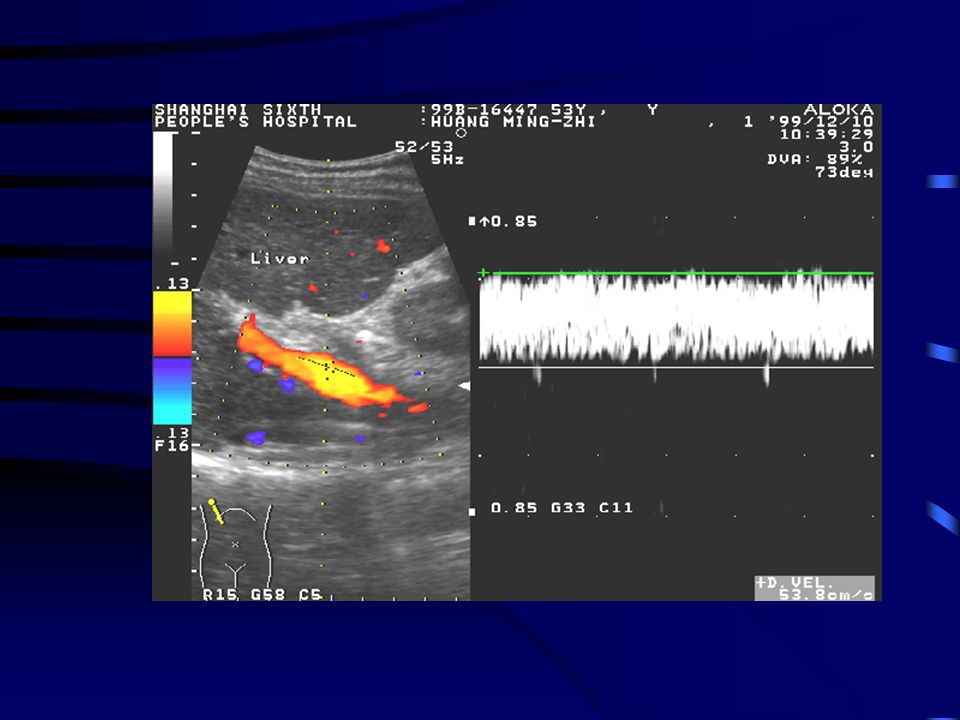

50. 彩色Doppler血流成像法
尾本良三 Omoto Ryouzou

51. 原理 通过多普勒技术得到的物理运动速度在某一平面 内的分布以灰度或彩色方式形成的图象。在二维 超声图的基础上用彩色图像实时显示血流的方向
和相对速度。如用彩色显示运动组织的运动方向
和相对速度的超声技术则称彩色多普勒组织成像 法。

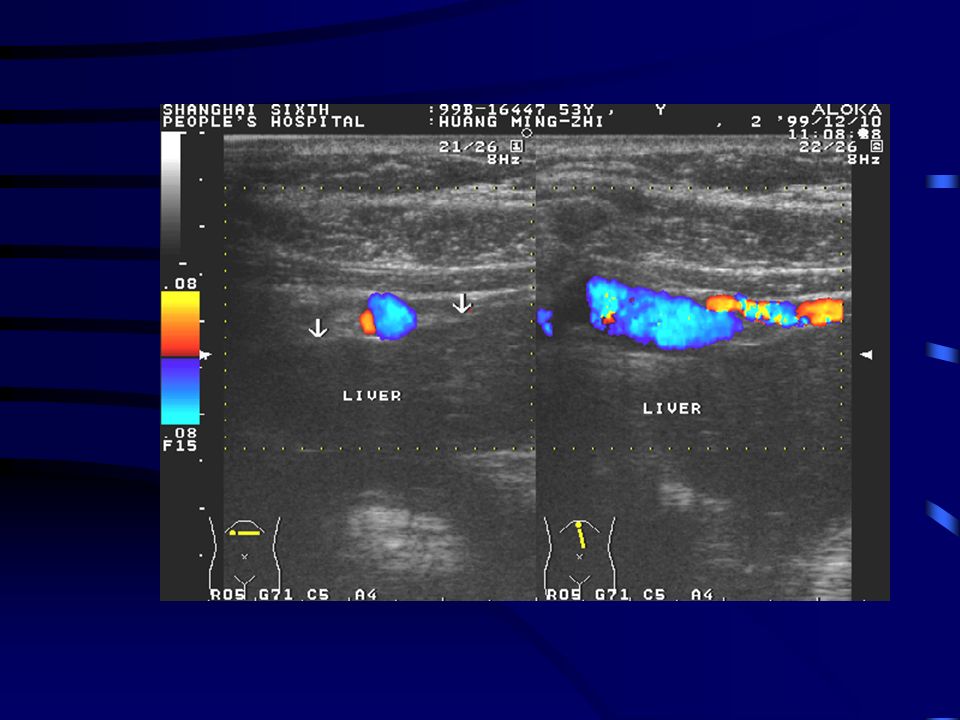

52. 彩色多普勒血流显像
(Color Doppler flow imaging , CDFI )

53. 正常肾彩色多普勒血流显示
（CDFI）

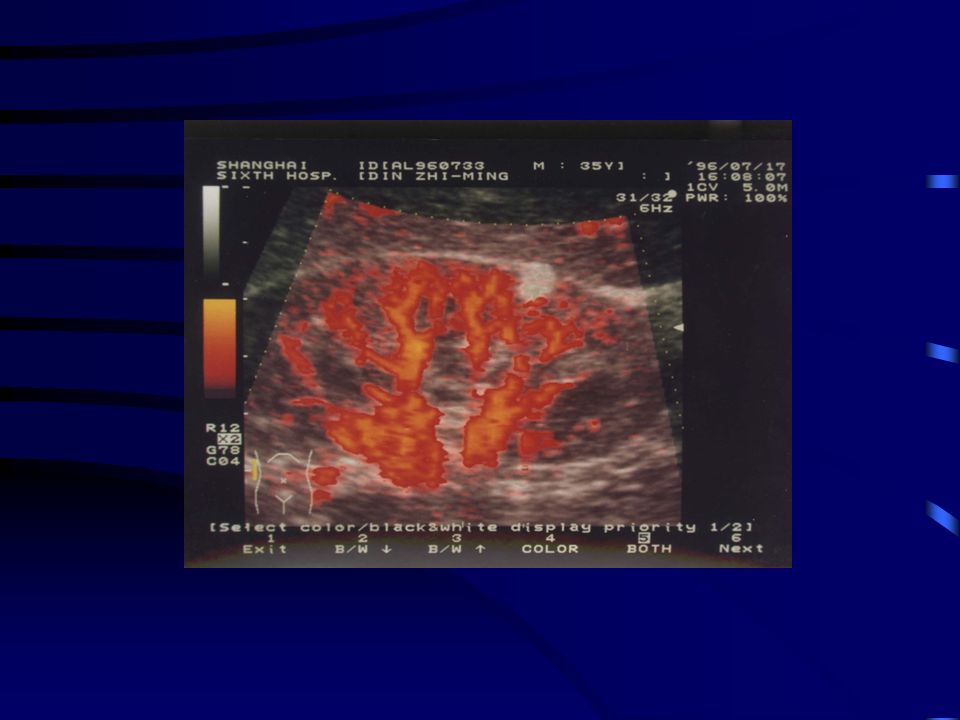

59. 彩色Doppler能量图

60. 原理
基本原理同彩色多普勒血流图，只是利用多普勒
信号的幅度（强度）为信息来源。

62. 血管平滑脂肪瘤
（angiomyolipoma）

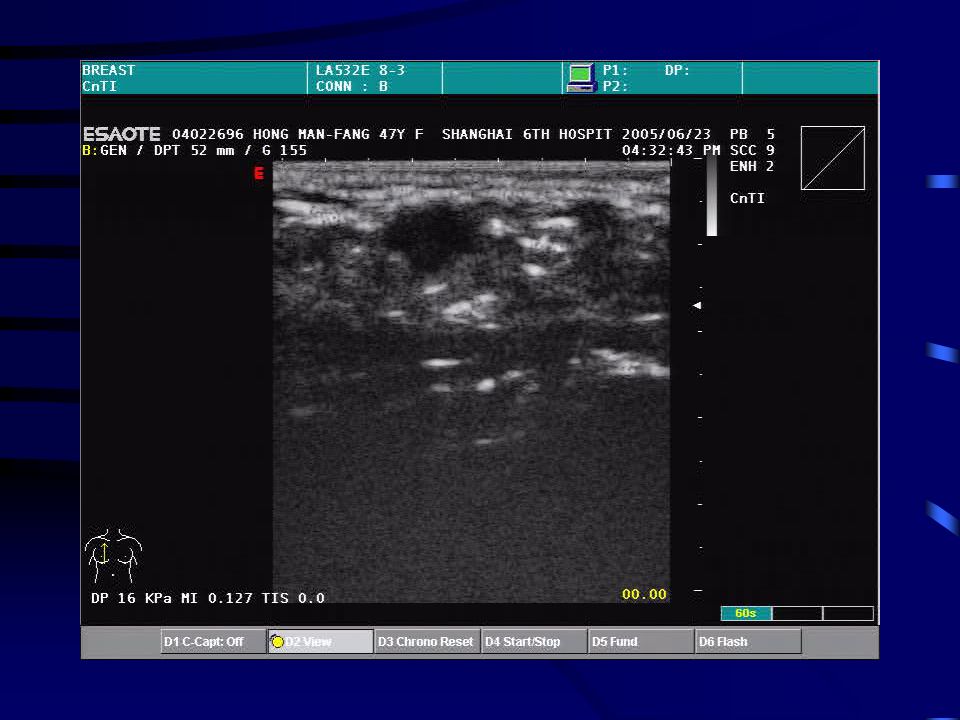

64. 超声造影

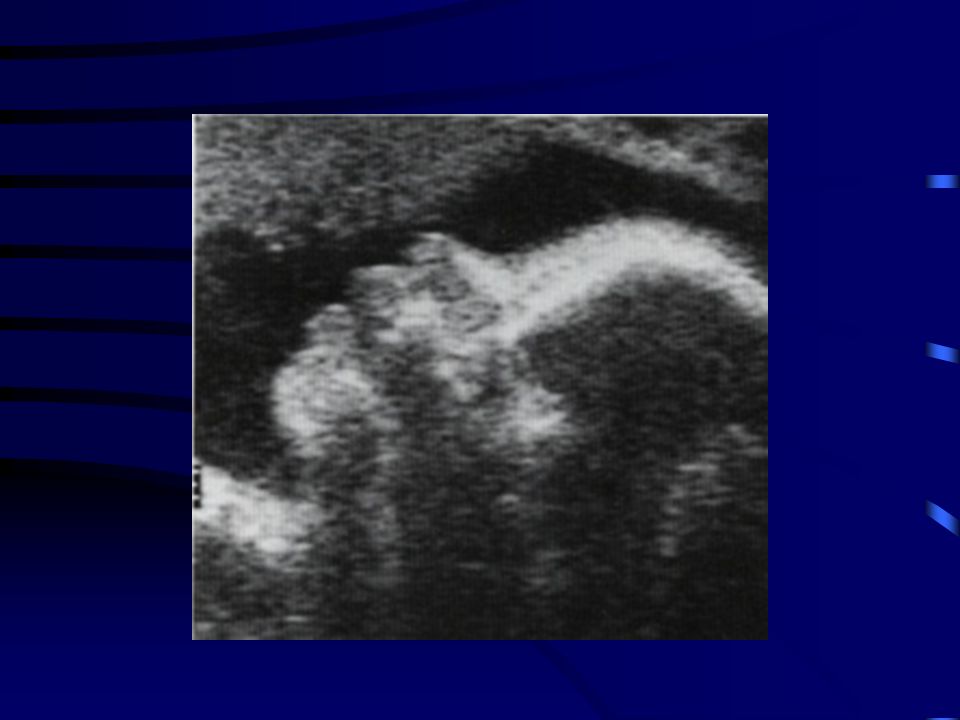

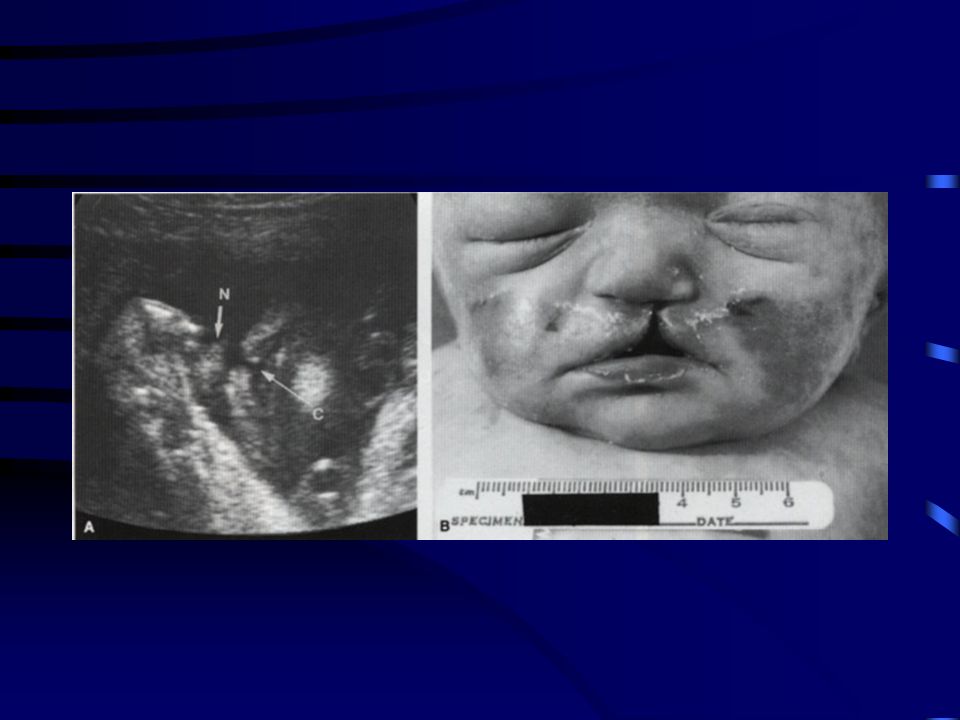

66. 三维超声 三维成像提供直观的立体信息,比二维的空间信息更丰富. 利用光学原理与系统进行三维成像. 利用光学系统和图象叠加原理的三维成像.
利用计算机辅助进行三维重建成像.

71. 穿刺探头及穿刺附加器

72. 超声医学发展
组织多普勒成像
腔内超声
声学造影检查
三维超声检查

73. 超声医学发展
超声诊断
提高组织鉴别力方面
Doppler诊断方面
介入超声方面
新的超声诊断法的研究
超声治疗
超声医学工程
