1 Buffer Fluid Reservoirs and equipment. ASME – ANSI – API 610 – API 682

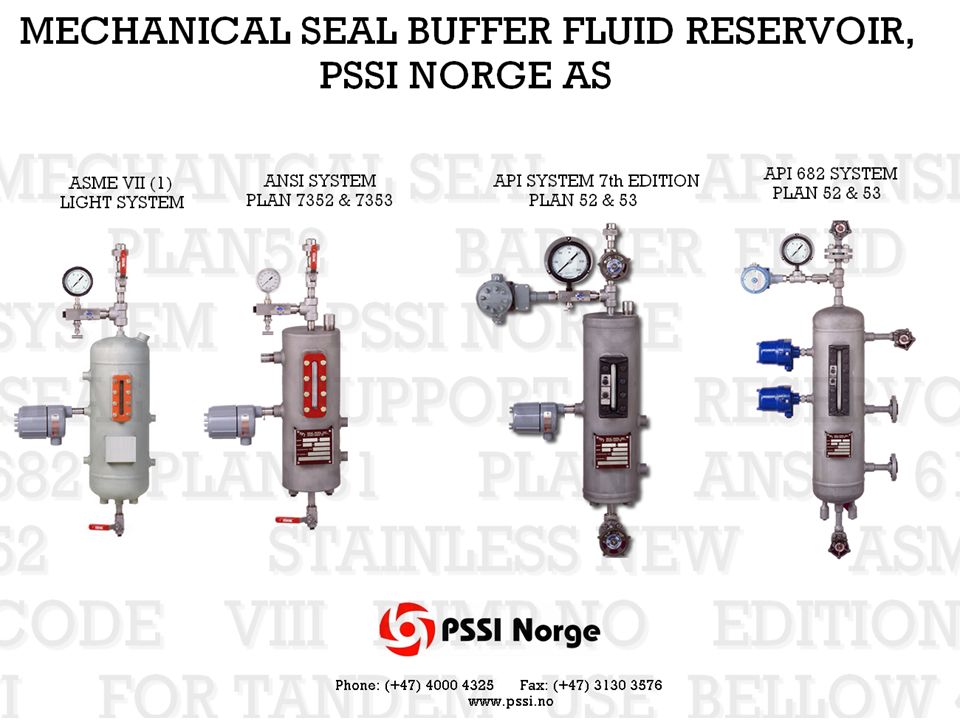

2

3

4 ASME light system Dimensions (volume) 8 liter (2 Gallon)11 liter (3 Gallon) Standard systemAvailable options Valve ½” for vent Low level switch Valve ½” for drain Stand (floor) Weld pad level gaugeASME code stamp Temp. gauge Hand pump Block & bleed valve Pressure gauge Available materials Stainless steel 316 Stainless steel 304 Pressure: 10 bar standard * Can be delivered up to 20bar

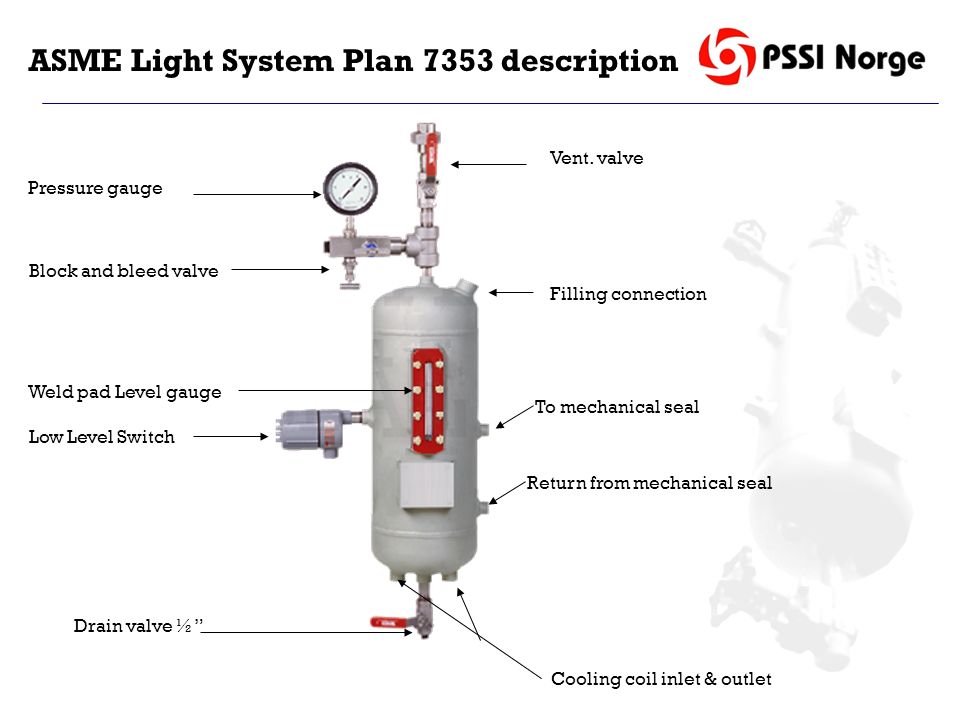

5 Pressure gauge Block and bleed valve Drain valve ½” Weld pad Level gauge Cooling coil inlet & outlet To mechanical seal Return from mechanical seal Filling connection Vent. valve Low Level Switch ASME Light System Plan 7353 description

6

7

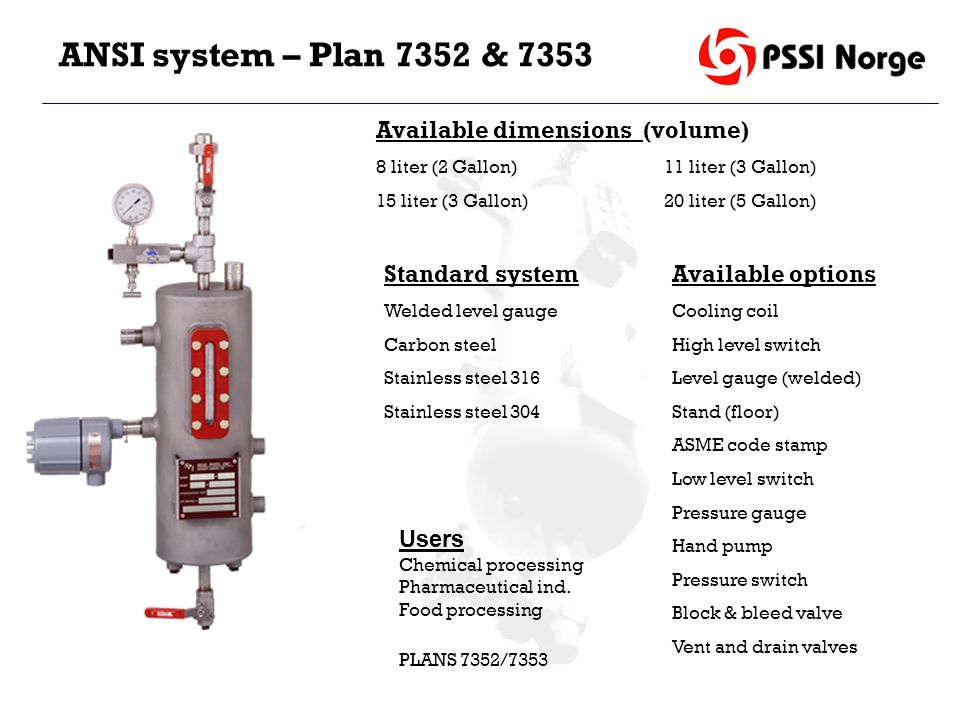

8 ANSI system – Plan 7352 & 7353 Available dimensions (volume) 8 liter (2 Gallon)11 liter (3 Gallon) 15 liter (3 Gallon)20 liter (5 Gallon) Standard systemAvailable options Welded level gaugeCooling coil Carbon steelHigh level switch Stainless steel 316Level gauge (welded) Stainless steel 304Stand (floor) ASME code stamp Low level switch Pressure gauge Hand pump Pressure switch Block & bleed valve Vent and drain valves Users Chemical processing Pharmaceutical ind. Food processing PLANS 7352/7353

9 Pressure gauge Block and bleed valve Drain valve ½” Weld pad Level gauge Cooling coil inlet & outlet To mechanical seal Return from mechanical seal Filling connection Vent. valve Low Level Switch ANSI Plan 7352 & 7353system description

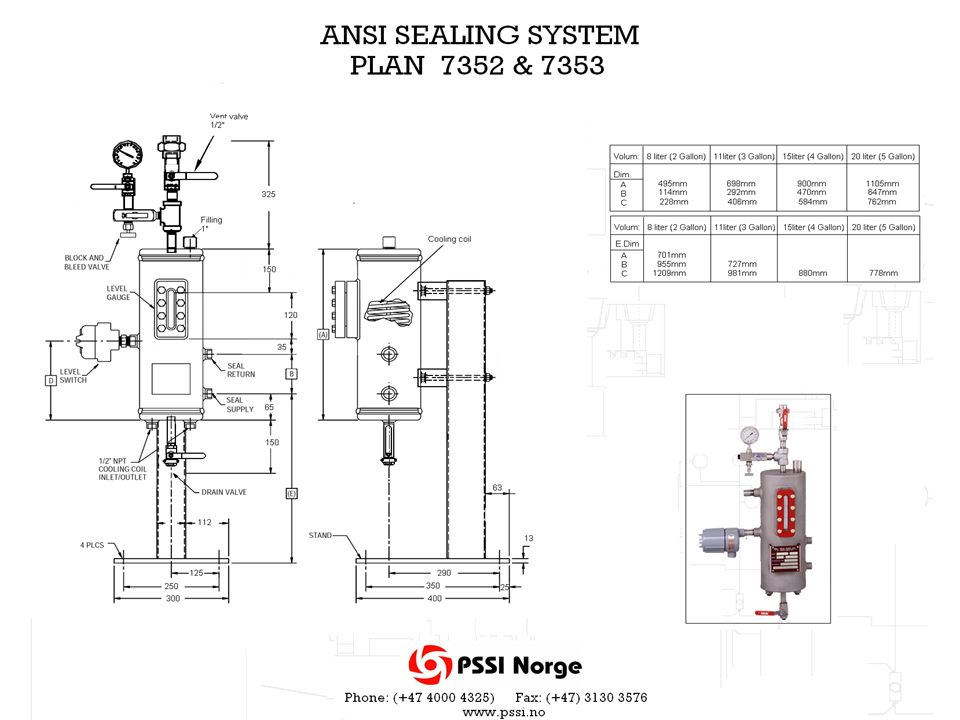

10

11

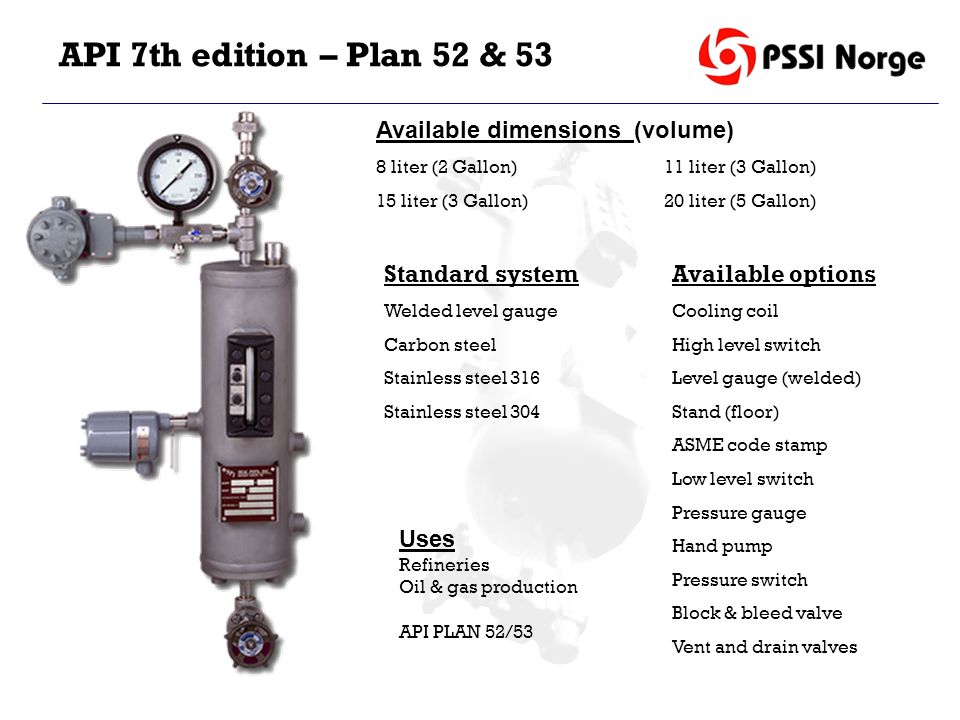

12 API 7th edition – Plan 52 & 53 Available dimensions (volume) 8 liter (2 Gallon)11 liter (3 Gallon) 15 liter (3 Gallon)20 liter (5 Gallon) Uses Refineries Oil & gas production API PLAN 52/53 Standard systemAvailable options Welded level gaugeCooling coil Carbon steelHigh level switch Stainless steel 316Level gauge (welded) Stainless steel 304Stand (floor) ASME code stamp Low level switch Pressure gauge Hand pump Pressure switch Block & bleed valve Vent and drain valves

13 Pressure switch API 7th edition system description Cooling coil inlet & outlet To mechanical seal Return from mechanical seal Filling connection Low Level Switch Vent. valve Pressure gauge 4” Block and bleed valve Drain class 800 Gate valve Welded pad level gauge

14

15

16 API 8th edition system – Plan 52 & 53 API 8th edition system – Plan 52 & 53 Dimensions 8 liter (2 Gallon)11 liter (3 Gallon) 15 liter (3 Gallon)20 liter (5 Gallon) * API 682 28 liter (7 Gallon) * API 682 Standard systemAvailable options 20 liter (5 Gallon)High level switch Level gauge (welded)Stand (floor) Cooling coilASME code stamp Low level switchPressure regulator Plan 53 Pressure gaugeHand pump Pressure switch Block & bleed valve Filling, vent and drain valves Vent orifice (plan 52 only) Available materials Stainless steel 316 Stainless steel 304 Carbon steel

17 Pressure switch Cooling coil inlet & outlet To mechanical seal Return from mechanical seal Filling connection High Level Switch Low Level Switch Orifice or Flange (plan 52) Vent. valve Pressure gauge 4” Block and bleed valve Drain class 800 Gate valve Weld pad Level gauge API 682 8th edition system description

18
