1. משטר דינמי המשך 234262 – © Dima Elenbogen 2009 4:55 חידה שכדאי לעבור עליה: http://webcourse.cs.technion.ac.il/234262/Winter2010- 2011/ho/WCFiles/%D7%97%D7%99%D7%93%D7%94%20%D7%A2%D7%9D%20%D7%91%D7%95%D7%A0%D7%95%D7%A1.doc

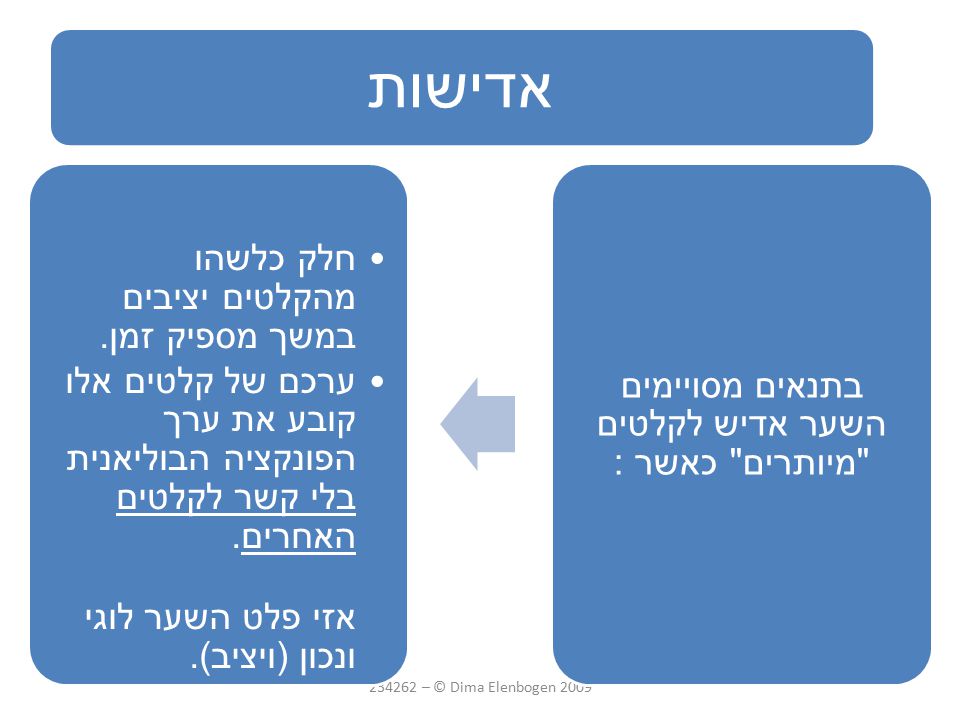

2. אדישות 234262 – © Dima Elenbogen 2009 בתנאים מסויימים השער אדיש לקלטים " מיותרים " כאשר : חלק כלשהו מהקלטים יציבים במשך מספיק זמן. ערכם של קלטים אלו קובע את ערך הפונקציה הבוליאנית בלי קשר לקלטים האחרים. אזי פלט השער לוגי ונכון ( ויציב ).

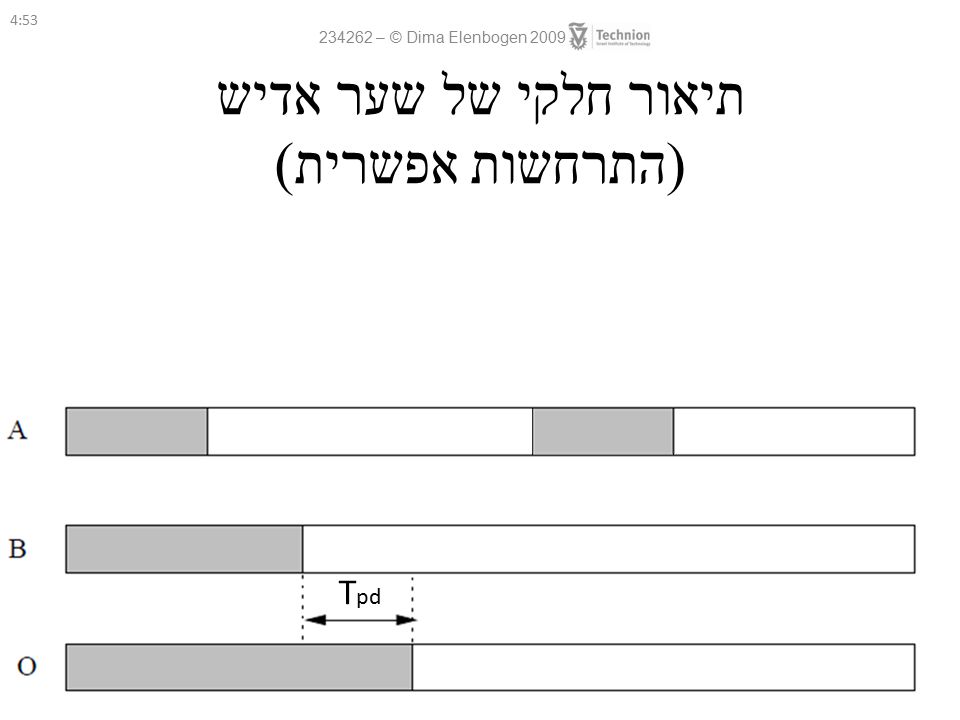

3. תיאור חלקי של שער אדיש ( התרחשות אפשרית ) 234262 – © Dima Elenbogen 2009 4:55 T pd

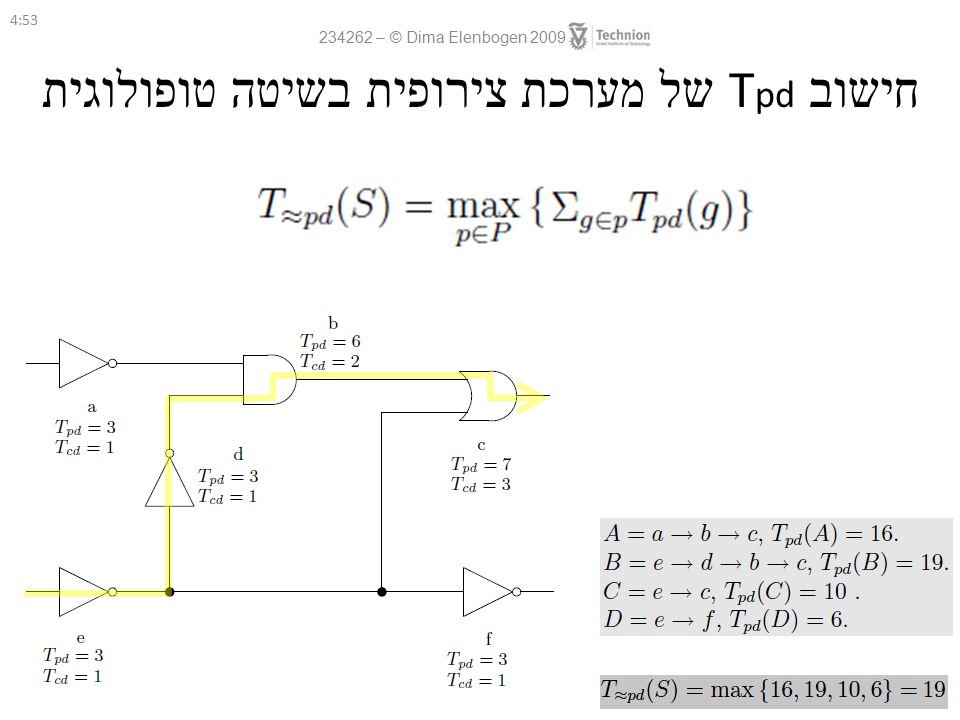

4. חישוב T pd של מערכת צירופית בשיטה טופולוגית 234262 – © Dima Elenbogen 2009 4:55

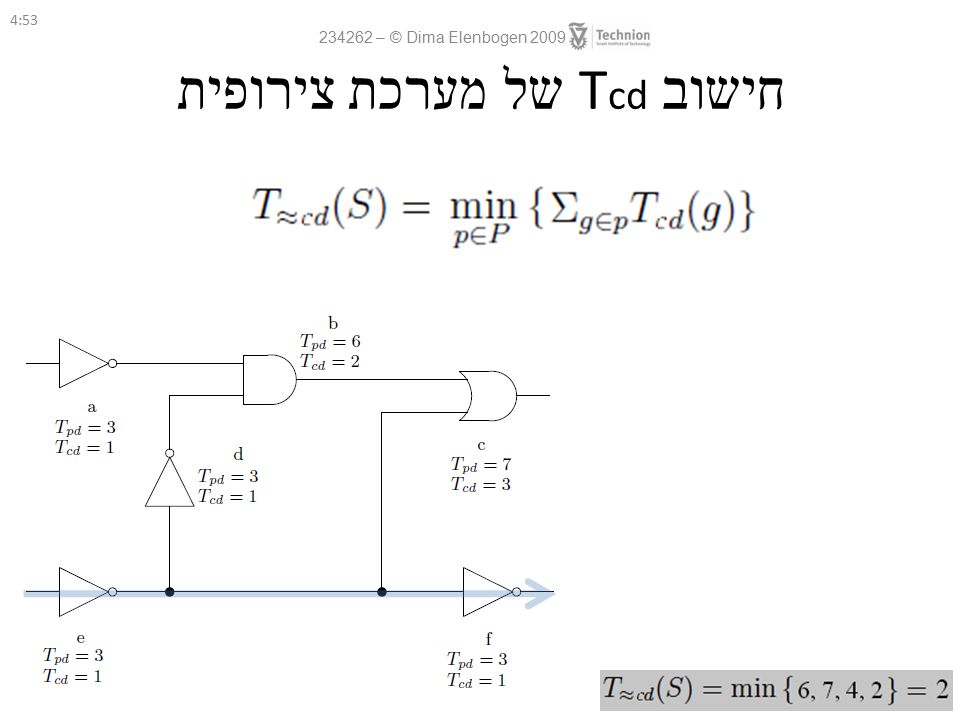

5. חישוב T cd של מערכת צירופית 234262 – © Dima Elenbogen 2009 4:55

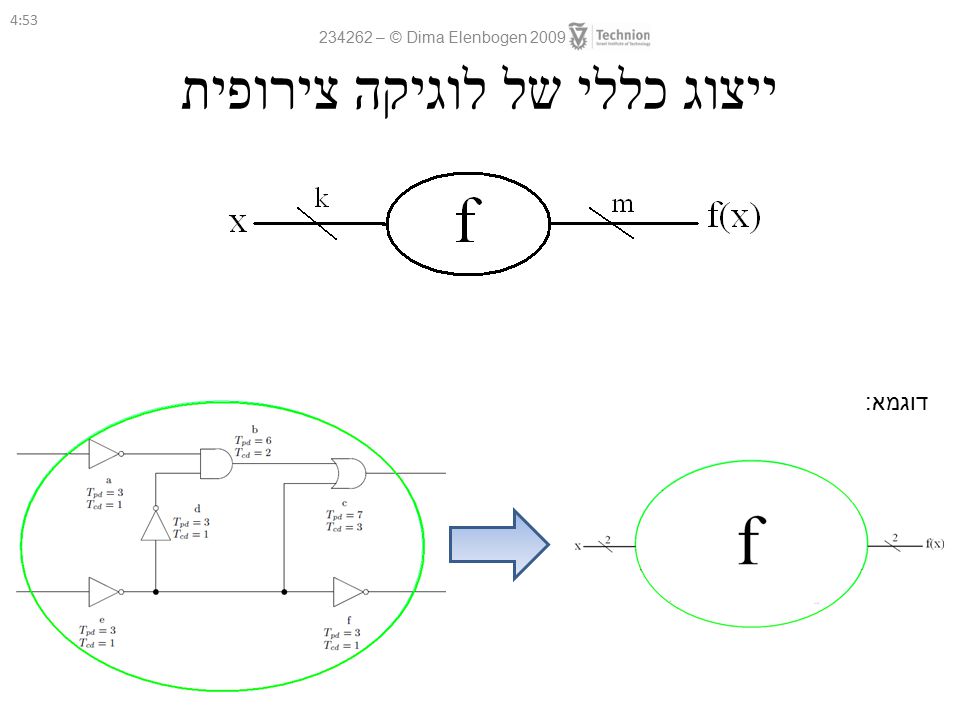

6. ייצוג כללי של לוגיקה צירופית דוגמא : 234262 – © Dima Elenbogen 2009 4:55

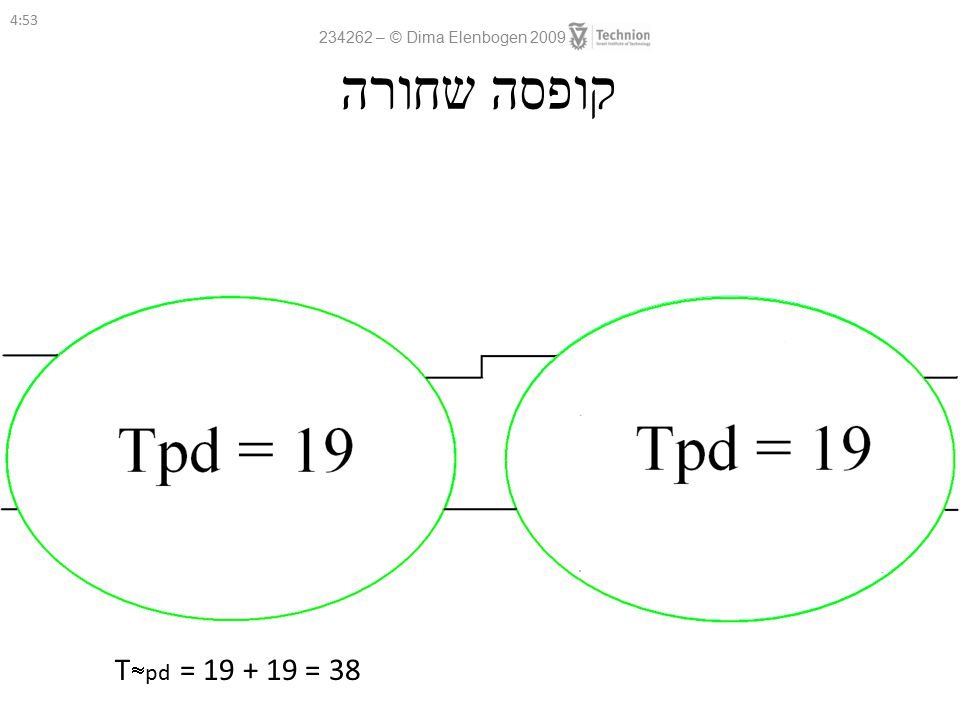

7. קופסה שחורה T  pd = 19 + 19 = 38 234262 – © Dima Elenbogen 2009 4:55

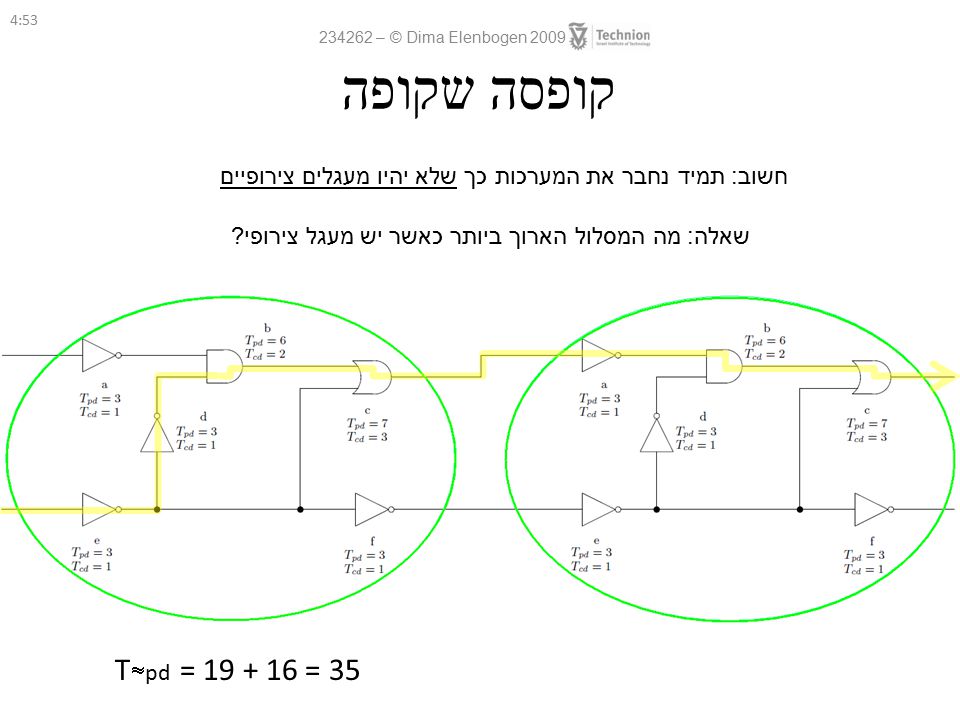

8. קופסה שקופה T  pd = 19 + 16 = 35 234262 – © Dima Elenbogen 2009 4:55 חשוב: תמיד נחבר את המערכות כך שלא יהיו מעגלים צירופיים שאלה: מה המסלול הארוך ביותר כאשר יש מעגל צירופי?

9. רכיבי זכרון

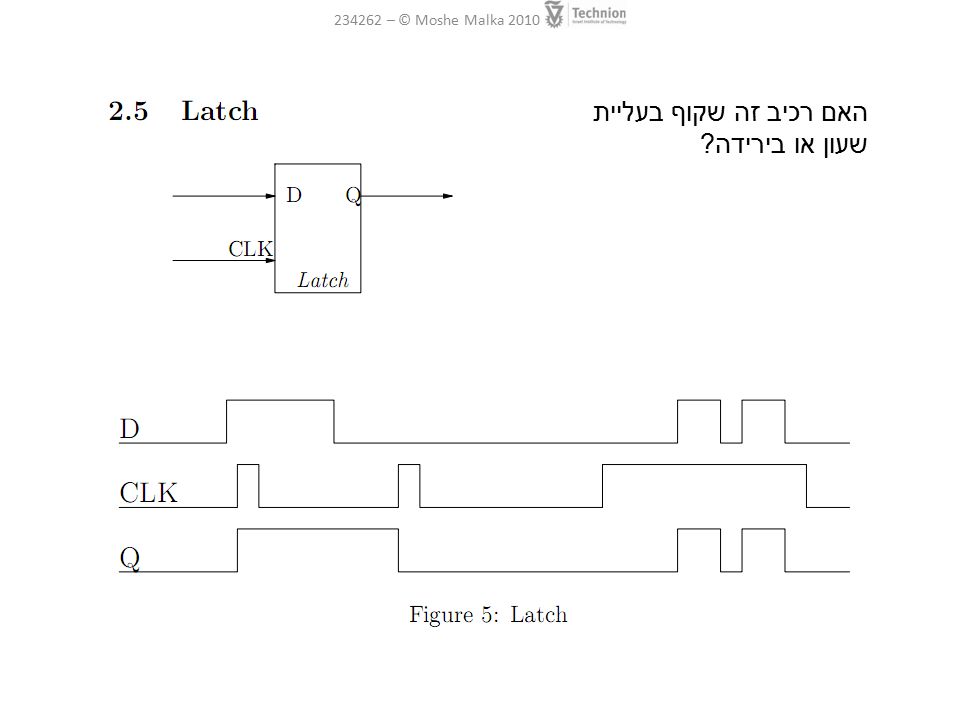

10. 234262 – © Moshe Malka 2010 האם רכיב זה שקוף בעליית שעון או בירידה?

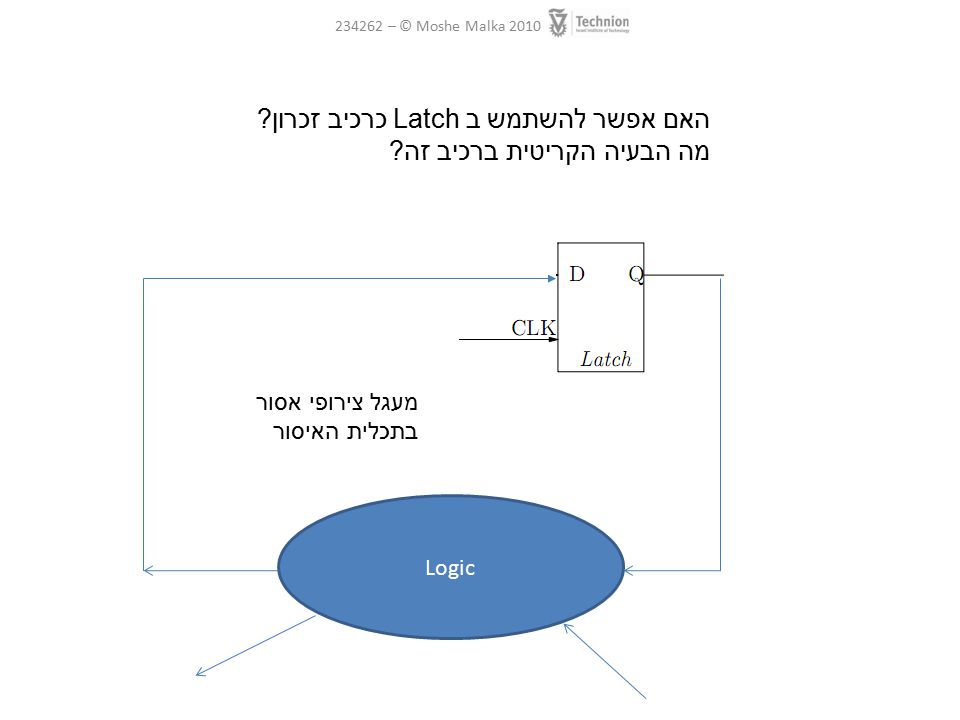

11. Logic האם אפשר להשתמש ב Latch כרכיב זכרון? מה הבעיה הקריטית ברכיב זה? מעגל צירופי אסור בתכלית האיסור 234262 – © Moshe Malka 2010

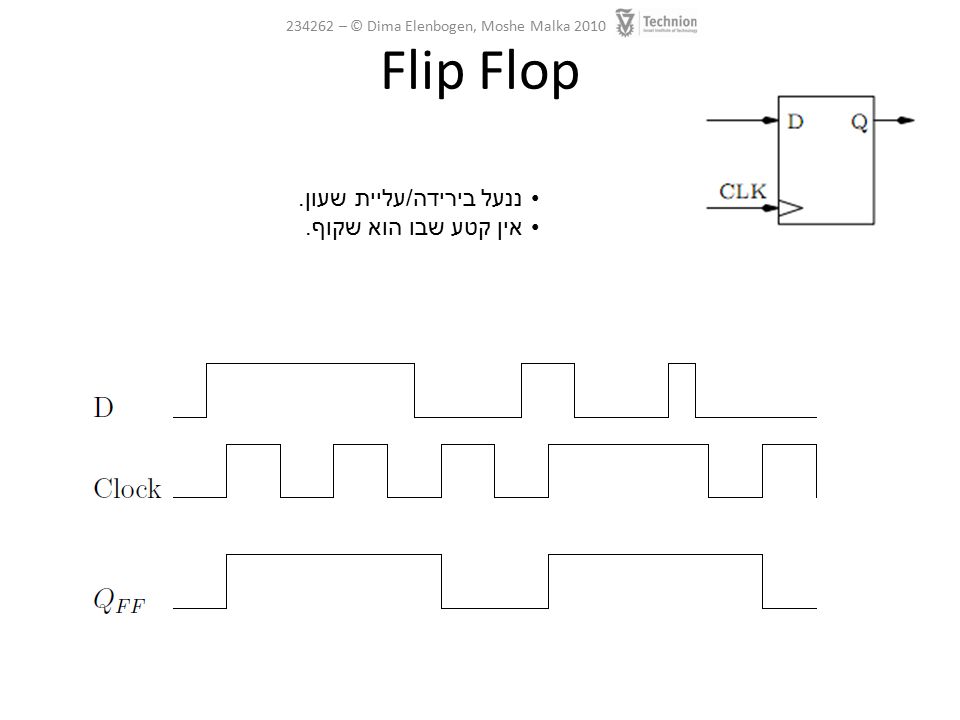

12. 234262 – © Dima Elenbogen, Moshe Malka 2010 Flip Flop ננעל בירידה/עליית שעון. אין קטע שבו הוא שקוף.

13. ההבדל בין FF ל Latch: 234262 – © Moshe Malka 2010

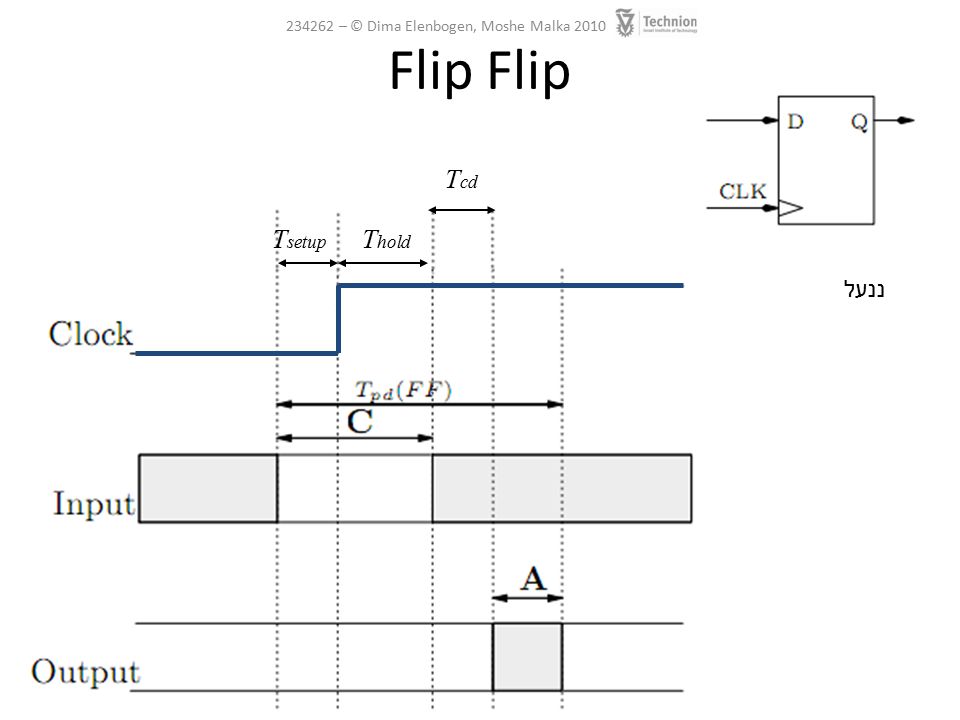

14. 234262 – © Dima Elenbogen, Moshe Malka 2010 Flip T cd T setup T hold ננעל

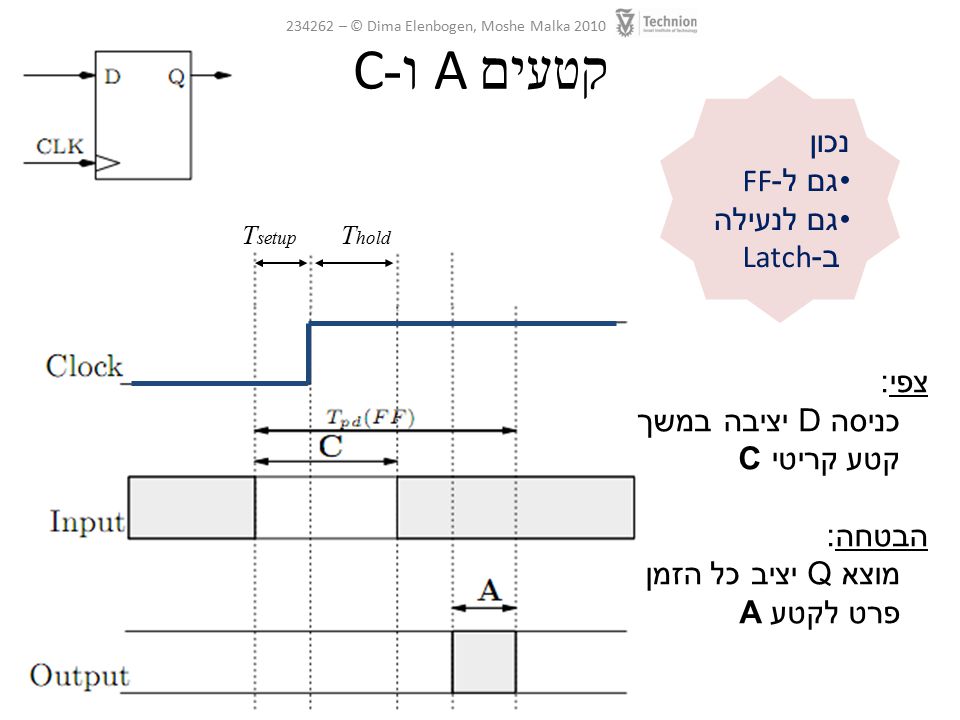

15. 234262 – © Dima Elenbogen, Moshe Malka 2010 קטעים A ו -C נכון גם ל -FF גם לנעילה ב -Latch T setup T hold צפי: כניסה D יציבה במשך קטע קריטי C הבטחה: מוצא Q יציב כל הזמן פרט לקטע A

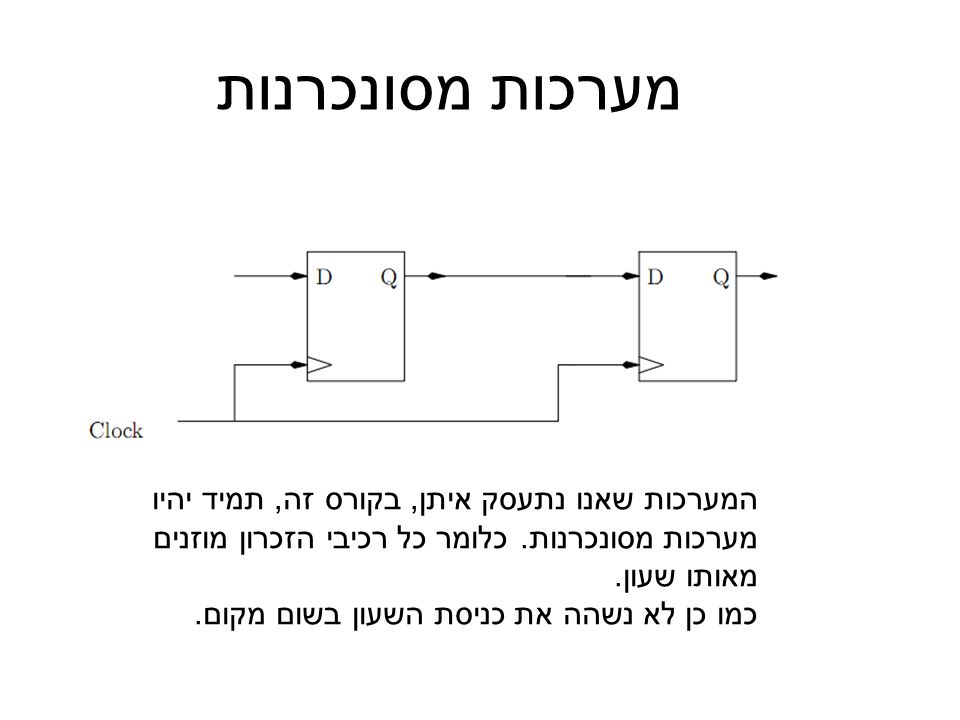

16. המערכות שאנו נתעסק איתן, בקורס זה, תמיד יהיו מערכות מסונכרנות. כלומר כל רכיבי הזכרון מוזנים מאותו שעון. כמו כן לא נשהה את כניסת השעון בשום מקום. מערכות מסונכרנות

17. כדי שהמערכת תעבוד בצורה תקינה, אסורה חפיפה בין זמן C לזמן A. למה? קטעים A ו-C ממש זרים 234262 – © Dima Elenbogen, Moshe Malka 2010

18. קביעת זמן מחזור 234262 – © Dima Elenbogen, Moshe Malka 2010

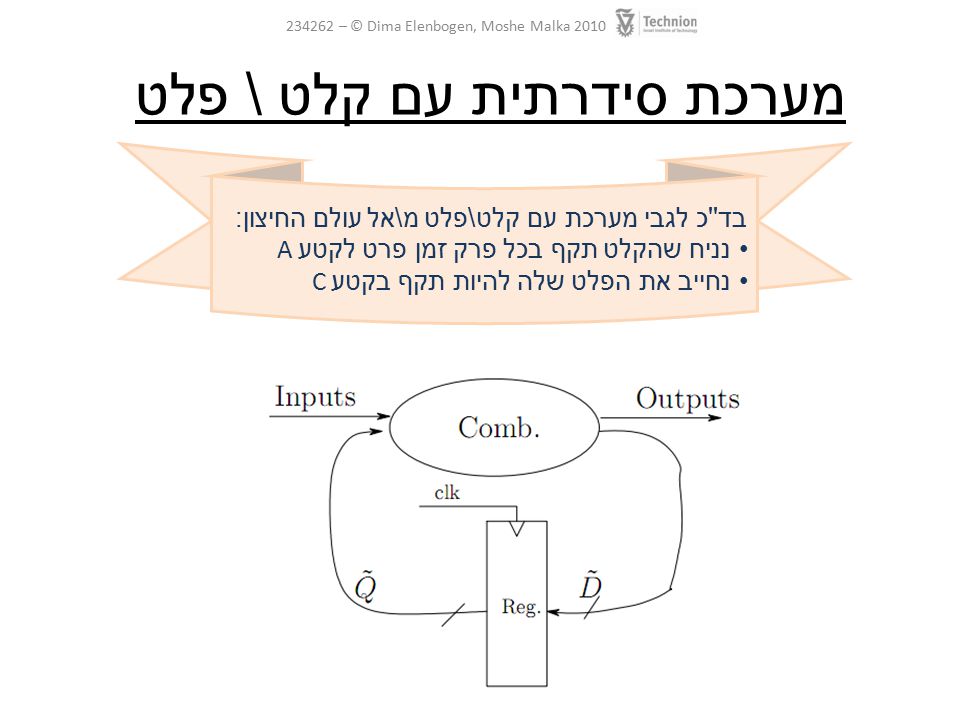

19. מערכת סידרתית עם קלט \ פלט בד '' כ לגבי מערכת עם קלט \ פלט מ \ אל עולם החיצון : נניח שהקלט תקף בכל פרק זמן פרט לקטע A נחייב את הפלט שלה להיות תקף בקטע C 234262 – © Dima Elenbogen, Moshe Malka 2010

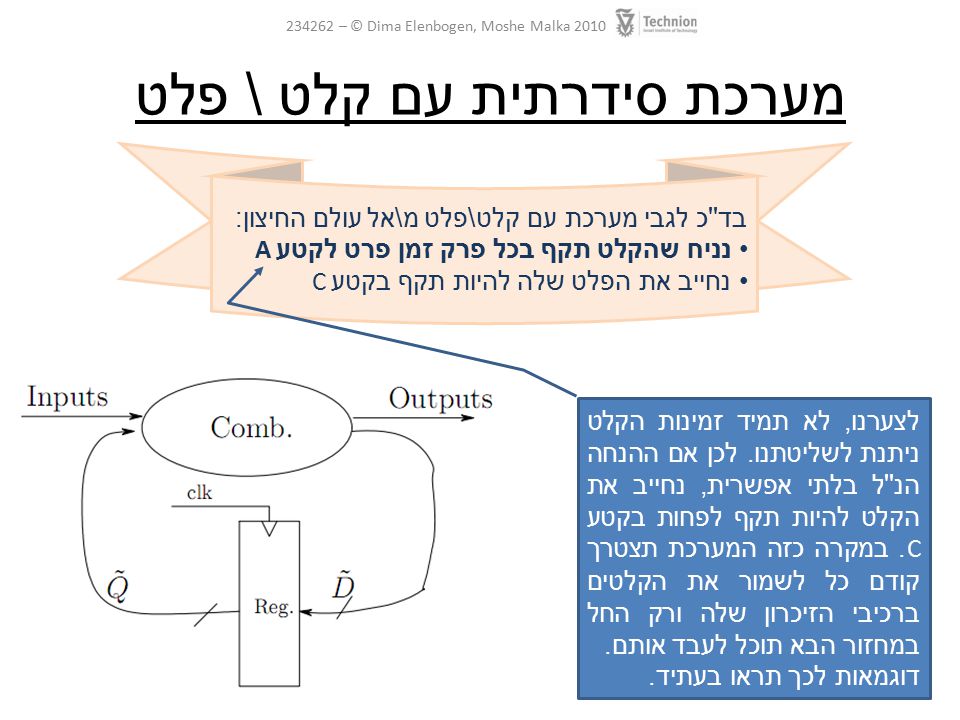

20. בד '' כ לגבי מערכת עם קלט \ פלט מ \ אל עולם החיצון : נניח שהקלט תקף בכל פרק זמן פרט לקטע A נחייב את הפלט שלה להיות תקף בקטע C מערכת סידרתית עם קלט \ פלט לצערנו, לא תמיד זמינות הקלט ניתנת לשליטתנו. לכן אם ההנחה הנ '' ל בלתי אפשרית, נחייב את הקלט להיות תקף לפחות בקטע C. במקרה כזה המערכת תצטרך קודם כל לשמור את הקלטים ברכיבי הזיכרון שלה ורק החל במחזור הבא תוכל לעבד אותם. דוגמאות לכך תראו בעתיד. 234262 – © Dima Elenbogen, Moshe Malka 2010

21. נניח שהקלט תקף בכל פרק זמן פרט לקטע A נחייב את הפלט שלה להיות תקף בקטע C 234262 – © Dima Elenbogen, Moshe Malka 2010

22. נניח שלא היה FF. האם ניתן להגדיר זמן מחזור ללא התחשבות ב FF 234262 – © Dima Elenbogen, Moshe Malka 2010 7 7 6 5 זמן מחזור במערכת סידרתית
