1. 实验一、光学显微镜使用 及显微摄影技术

2. 一、实验目的
1．了解显微镜各部分的名称、结构和功能，学习普通光学显微镜、暗视野显微镜、相差显微镜、荧光显微镜、微分干涉差显微镜、倒置显微镜、显微操作仪等的构造和使用方法。
2 ．掌握显微摄影的基本方法，学会显微镜的视差校正，曝光控制

3. 1、普通光学显微镜

4. Light Pathway of Microscope

5. 其中λ为入射光线波长；N．A．为镜口率 ＝ｎsinα/2，n=介质折射率；α=镜口角（样品对物镜镜口的张角） 。
分辨力等于光点爱里圆盘的半径
R=0.61λ/N．A．
其中λ为入射光线波长；N．A．为镜口率 ＝ｎsinα/2，n=介质折射率；α=镜口角（样品对物镜镜口的张角） 。

6. 两个最近可分辨光点的爱里圆盘
思考：如何提高显微镜的分辨能力？

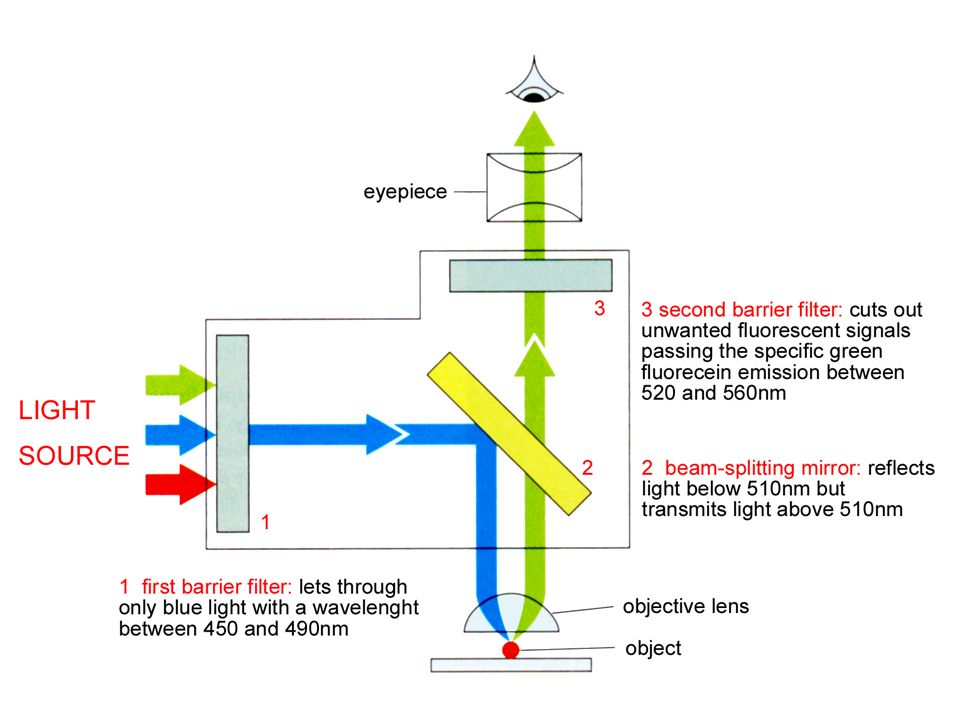

7. 2、荧光显微镜 Fluorescence microscope

9. 3、暗视野显微镜 dark field microscope

10. 4、相差显微镜

11. 用途：观察未经染色的玻片标本

12. 5、微分干涉差显微镜 Differential interference contrast microscope （DIC）
1952年Nomarski发明。

13. 6、倒置显微镜 inverse microscope

14. 7、显微操作仪

15. 转基因显微操作过程

16. 8、透射电子显微镜 TEM
TEM LIGHT PATHWAY

17. TRANSMISSION ELECTRON
MICROSCOPE，TEM

18. 扫描电子显微镜 SEM

19. SEM LIGHT PATHWAY

20. 二、传统胶片显微摄影过程 显微摄影装置的安装与调试 ↓ 显微镜的光路调整 装入胶片 取景聚焦
暴光: 1/15sec(应先测光:绿灯亮可以正确暴光)
黑白胶片的冲洗:显影 3min→停显 10sec→定影 15min→水洗:流水冲洗30min →晾干
印相放大:取景聚焦→暴光→显影 →停显 10sec→定影 15min→水洗:流水冲洗30min
上光剪切
