1. Page 1 32 Разрядные Процессоры Intel® для Телекоммуникационной Промышленности и Встраиваемых Приложений Буравлев Александр Организация Продаж Компонентов для Промышленности Средств Связи Интел, Москва

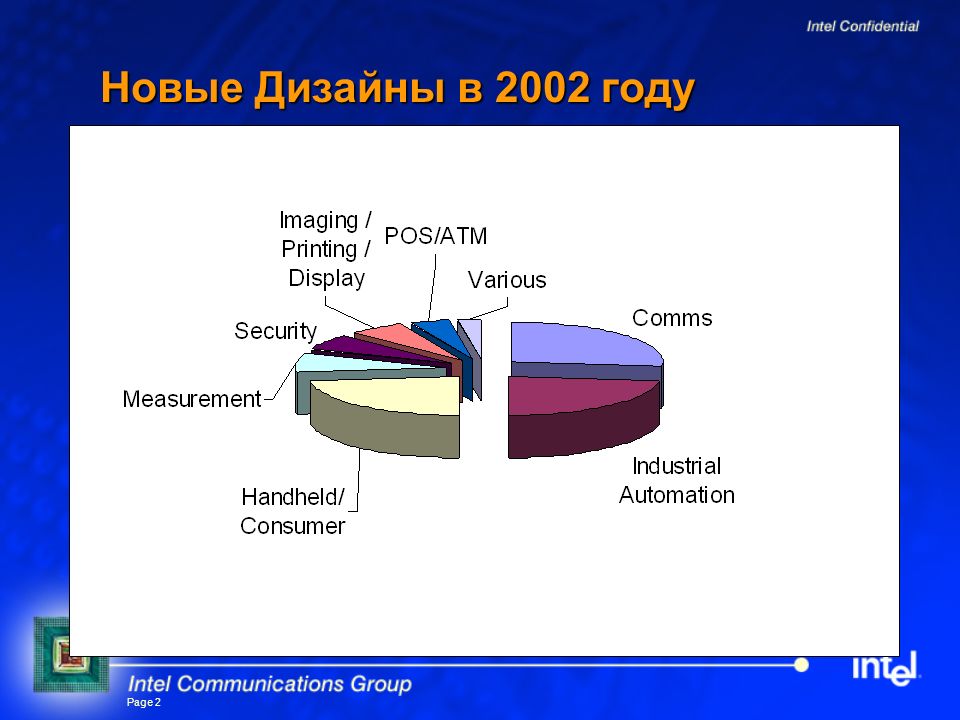

2. Page 2 Новые Дизайны в 2002 году

3. Page 3 Глобальная Тенденция  Быстрая миграция к… –Модульным Платформам –Пакетной передаче трафика –Web-базирующихся приложениях Proprietary, In-house systems Standards-based Off The Shelf Outsourced,Custom,Components Standards based Semi-custom Процессоры Платформы ОС Приложения

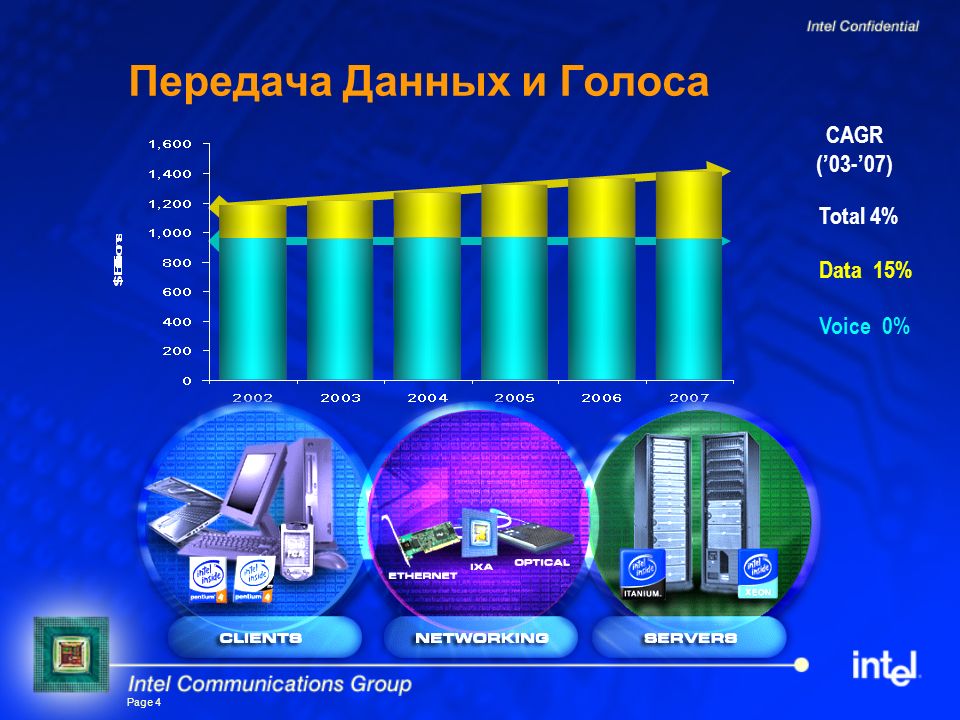

4. Page 4 Передача Данных и Голоса CAGR (’03-’07) Data 15% Voice 0% Total 4%

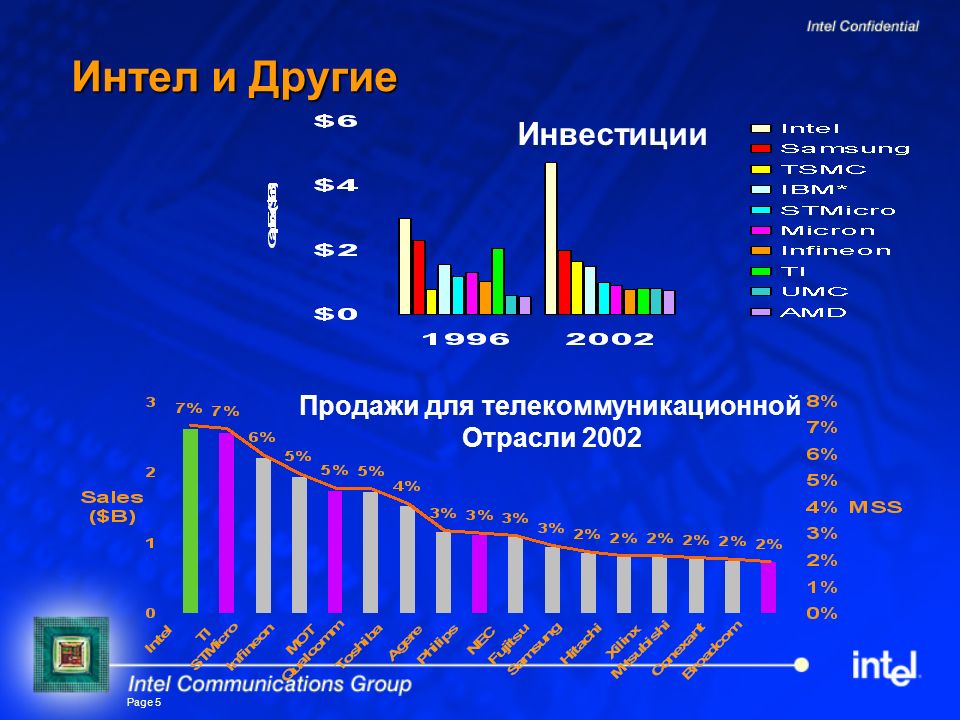

5. Page 5 Интел и Другие Инвестиции Продажи для телекоммуникационной Отрасли 2002

6. Page 6 Low Power Требования:   Low power, but still good   performance   Low profile   Higher temperature range   New “micro-power”   roadmap for lowest   power/cost designs Сегменты рынка: Интерактивные клиенты Обработка изображений Промышленная автоматизация Scalable Performance Требования : –Multiple Performance / –price options within same –Design –Balance of –Performance / features –vs.cost –Hyperthreading Сегменты рынка: Интерактивные клиенты Телеком оборудование среднего уровня Промышленная автоматизация Медицина High Performance Требования :  Highest performance (within different power envelopes)  Dual processing  High I/O bandwidth, Data integrity  Large memory Сегменты рынка: Телеком и хранение данных Обработка изображений верхнего уровня Три Вектора для встраиваемых приложений

7. Page 7 Обзор Групп Продукции

8. Page 8 «Классические» Продукты для встроенных приложений Intel Architecture Processors/chipsets Growth in Non-comms Industrial, Imaging, POS, ATM… Xeon - Pentium 4, Pentium 4-m Pentium III - Celeron, ULV Celeron Pentium M Processor Ethernet Controllers Comprehensive product line of 10/100 and Gigabit controllers, single/dual port chips, PCI, PCI-X or LCI bus interface, 32-bit or 64-bit 10/100 combined MAC and PHY Gigabit combined MAC and PHY (2.1W, 21m 2 Package) 10 Gigabit MAC’s NIC Cards Embedded PC R R RC82545GM Рынки Продукты PCI Bridges MSS Leader in bridges Both speeds(33MHz 66MHz), Both widths(32bit 64bit), Transparent and Non-Transparent PCI-X Bridges getting embedded traction(31154- Verazzano)

9. Page 9 Intel ® Pentium ® M Процессор Частота1.60 GHz / 1.10 GHz Low Voltage Мощность (TDP)24.5 Watts / 12 Watts Шина:400 MHz L1/L2 Cache:32 KB / 1 MB Compatibility:100% Intel Architecture compatible Режимы Intel SpeedStep® Technology Корпуса:1.60 GHz: 478-pin µ-FCPGA, 479-ba l l µ-FCBGA 1.10 GHz Low Voltage: 479-ball µ-FCBGA T:100o C junction Standard Low Voltage Value Micro-Power Standard Low Voltage Value Micro-Power Now Now Q1’04 Q3’04 Now Now Q1’04 Q3’04 E7501/855GME E7501/855GME 855GME 855GME 1 1.6 GHz 1.1 GHz 1.3 GHz 600 MHz 1MB L2 1MB L2 512K L2 512K L2 1.8 GHz (Dothan) > 1.1 GHz (Dothan) 1.0 GHz (Dothan) 2MB L2 Q1’04 2MB L2 Q1’04 512K L2 Q4’03 Intel ® Pentium ® M 1.40 GHz 1.20 GHz 1.0 GHz 800MHz 1.420V 1.276V 1.164V 1.036 V 0.956V 600 MHz 6W 1.4 8V 1.60 GHz 24.5W

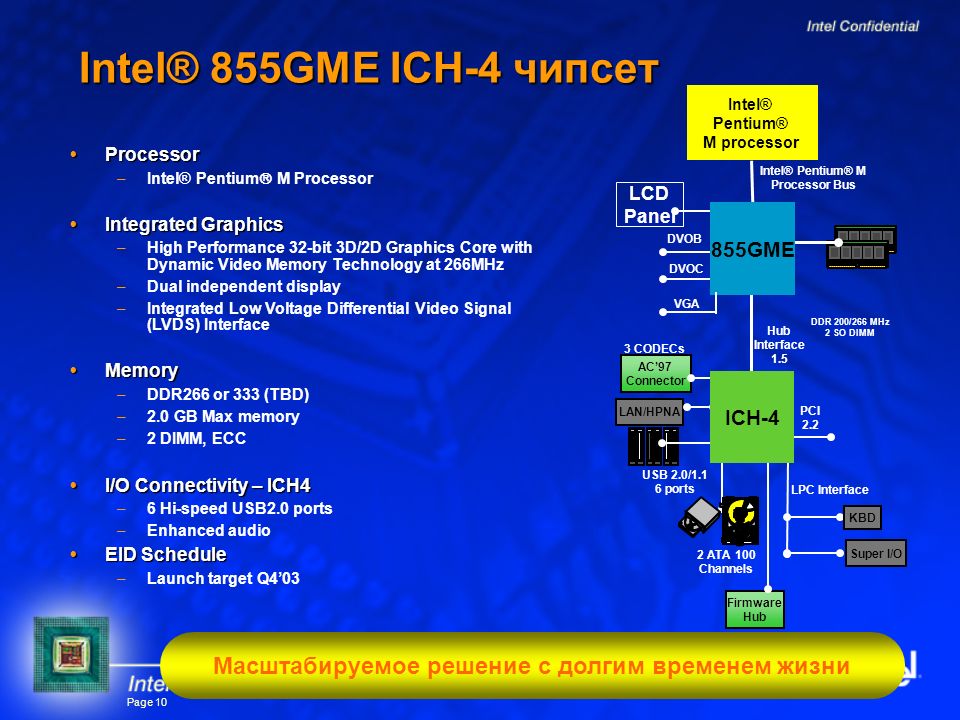

10. Page 10 DDR 200/266 MHz 2 SO DIMM Intel® Pentium® M processor Intel® Pentium® M Processor Bus USB 2.0/1.1 6 ports 2 ATA 100 Channels PCI 2.2 LAN/HPNA Firmware Hub LPC Interface AC’97 Connector KBD 3 CODECs Super I/O Hub Interface 1.5 ICH-4 LCD Panel DVOB DVOC 855GME VGA Intel® 855GME ICH-4 чипсет  Processor –Intel® Pentium  M Processor  Integrated Graphics –High Performance 32-bit 3D/2D Graphics Core with Dynamic Video Memory Technology at 266MHz –Dual independent display –Integrated Low Voltage Differential Video Signal (LVDS) Interface  Memory –DDR266 or 333 (TBD) –2.0 GB Max memory –2 DIMM, ECC  I/O Connectivity – ICH4 –6 Hi-speed USB2.0 ports –Enhanced audio  EID Schedule –Launch target Q4’03 Масштабируемое решение с долгим временем жизни

11. Page 11 Ультра низковольтный Intel® Celeron® процессор и 815E чипсет  Наилучшее соотношении производительность/цена The Tolly Group Benchmark report –http://www.tolly.com/TS/2003/Intel%20Corp/CPU%20Testing%20Intel %20Low%20Voltage%20Celeron%20processors/TollyTS203124IntelCe leronSept2003.pdf  Частота: 650 MHz, 400Mhz  Корпус: Socket  FCBGA  Чипсет: 815E/440MX  Cсылочные дизайны: based on 815E chipset available  Поддержка: Datasheet, 815E design guide, thermal design guide Лучшее соотношение цена/производительность

12. Page 12 Ссылочные дизайны для различных приложений:- http://developer.intel.com/design/shared/embedded/ref_design.htm?iid=devnav_bt n1+hw_proc_emb_refdes& Ссылочные дизайны для различных приложений:- http://developer.intel.com/design/shared/embedded/ref_design.htm?iid=devnav_bt n1+hw_proc_emb_refdes&

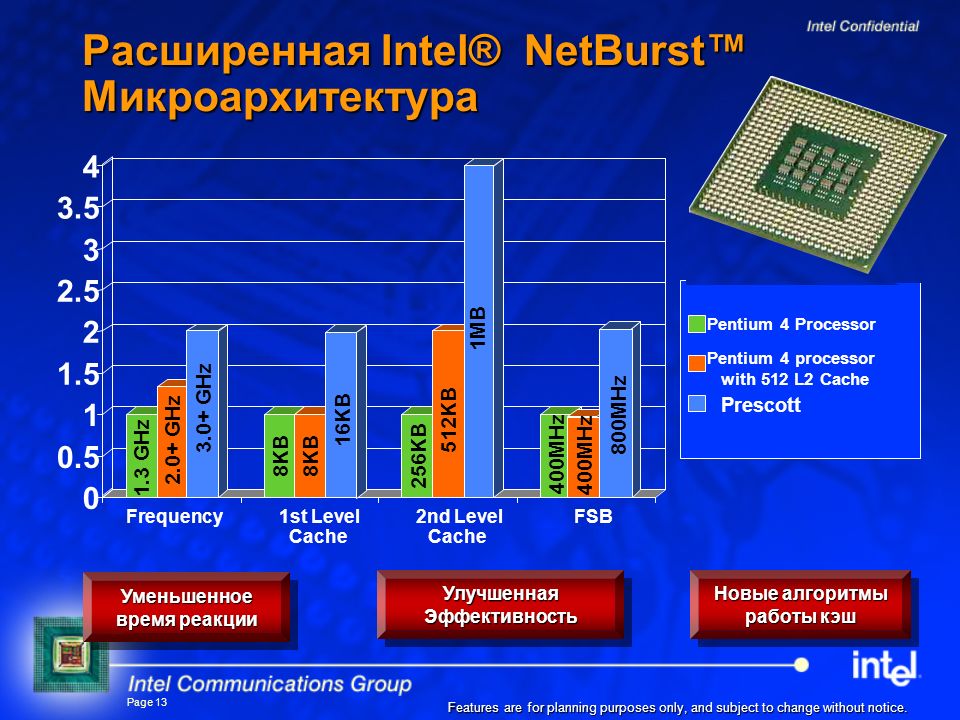

13. Page 13 Расширенная Intel® NetBurst™ Микроархитектура Features are for planning purposes only, and subject to change without notice. 0 0.5 1 1.5 2 2.5 3 3.5 4 Frequency1st Level Cache 2nd Level Cache FSB Pentium 4 Processor Pentium 4 processor with 512 L2 Cache Prescott 1.3 GHz 8KB 256KB 400MHz 2.0+ GHz 3.0+ GHz 8KB 16KB 512KB 1MB 400MHz 800MHz Новые алгоритмы работы кэш Уменьшенное время реакции Улучшенная Эффективность

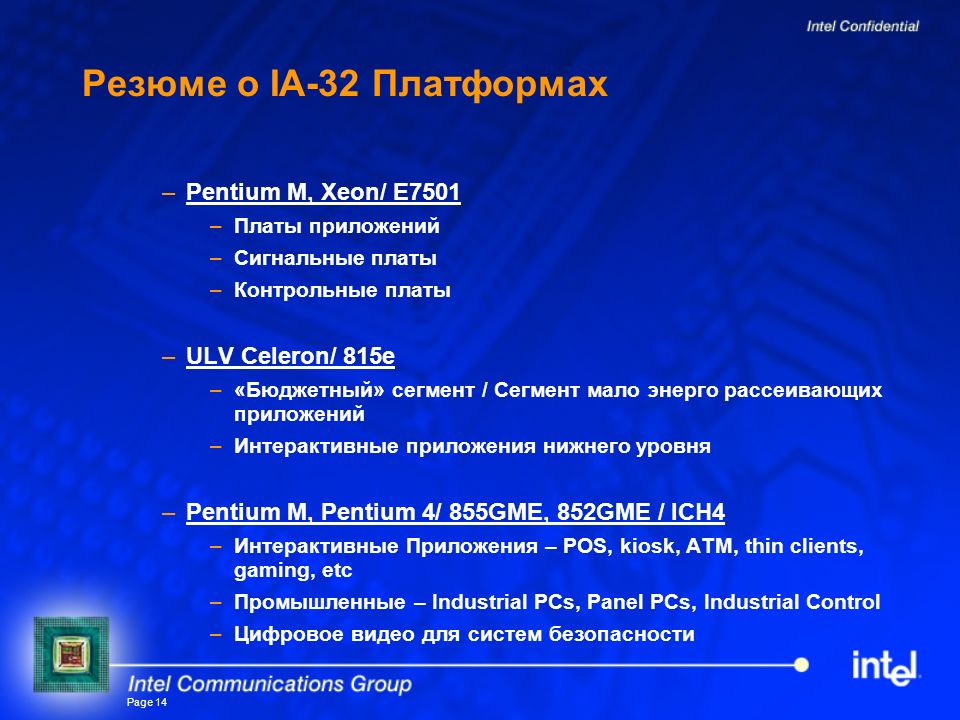

14. Page 14 Резюме о IA-32 Платформах – –Pentium M, Xeon/ E7501 – –Платы приложений – –Сигнальные платы – –Контрольные платы – –ULV Celeron/ 815e – –«Бюджетный» сегмент / Сегмент мало энерго рассеивающих приложений – –Интерактивные приложения нижнего уровня – –Pentium M, Pentium 4/ 855GME, 852GME / ICH4 – –Интерактивные Приложения – POS, kiosk, ATM, thin clients, gaming, etc – –Промышленные – Industrial PCs, Panel PCs, Industrial Control – –Цифровое видео для систем безопасности

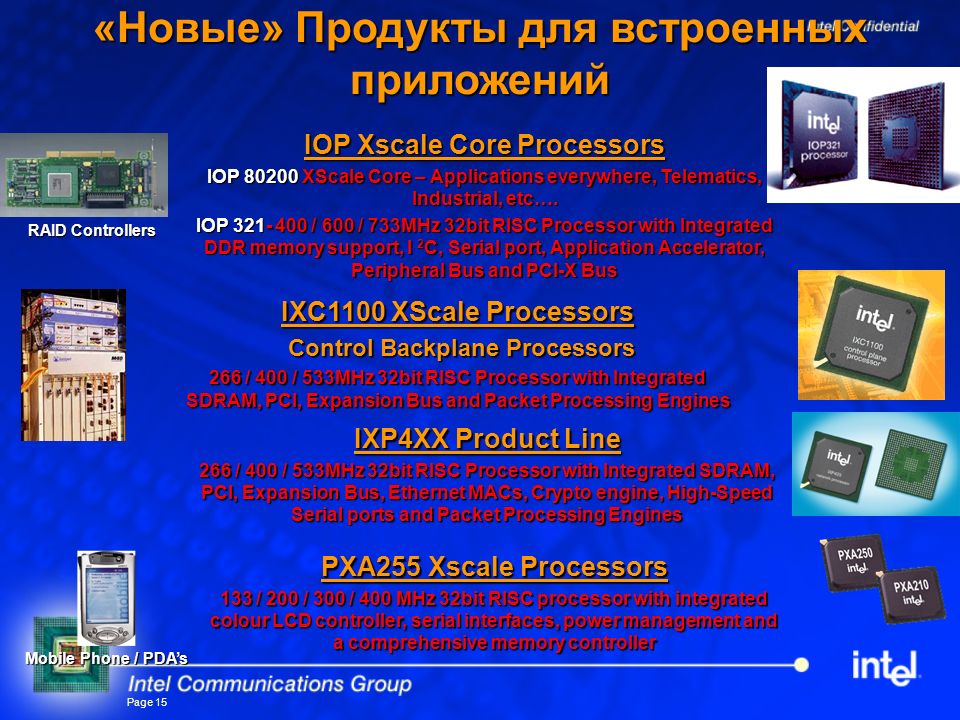

15. Page 15 IOP Xscale Core Processors IOP 80200 XScale Core – Applications everywhere, Telematics, Industrial, etc…. IOP 321- 400 / 600 / 733MHz 32bit RISC Processor with Integrated DDR memory support, I 2 C, Serial port, Application Accelerator, Peripheral Bus and PCI-X Bus RAID Controllers IXC1100 XScale Processors Control Backplane Processors 266 / 400 / 533MHz 32bit RISC Processor with Integrated SDRAM, PCI, Expansion Bus and Packet Processing Engines IXP4XX Product Line 266 / 400 / 533MHz 32bit RISC Processor with Integrated SDRAM, PCI, Expansion Bus, Ethernet MACs, Crypto engine, High-Speed Serial ports and Packet Processing Engines «Новые» Продукты для встроенных приложений Mobile Phone / PDA’s PXA255 Xscale Processors 133 / 200 / 300 / 400 MHz 32bit RISC processor with integrated colour LCD controller, serial interfaces, power management and a comprehensive memory controller

16. Page 16 Продукты на базе ядра Intel® XScale™

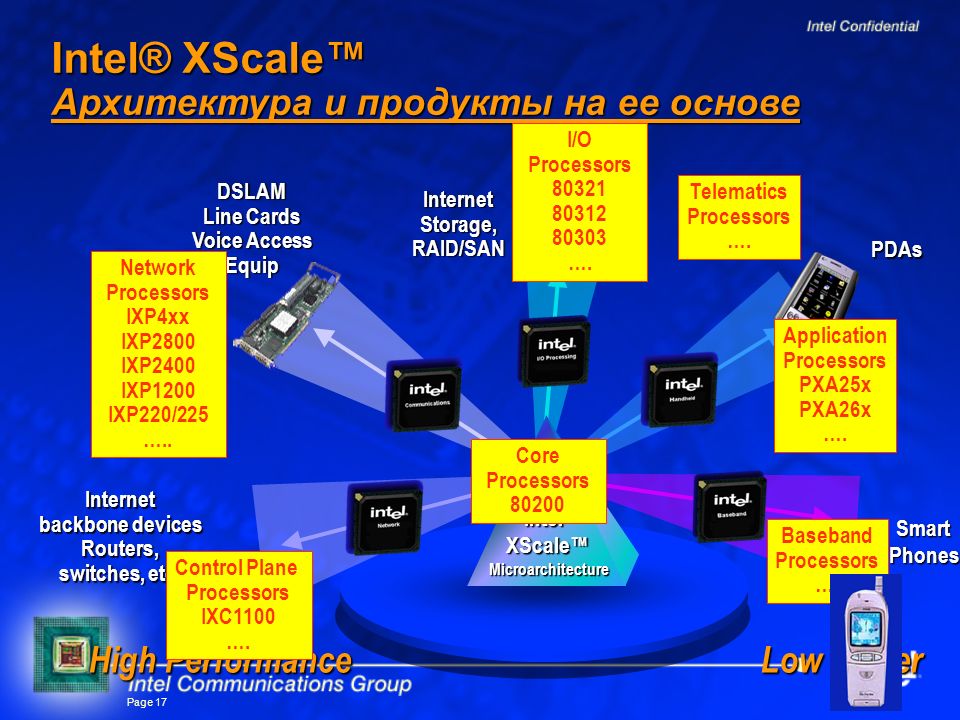

17. Page 17 High Performance Internet Storage, RAID/SAN Smart Phones Internet backbone devices Routers, switches, etc. DSLAM Line Cards Voice Access Equip PDAs Intel® XScale™ Архитектура и продукты на ее основе Intel ® XScale™ Microarchitecture I/O Processors 80321 80312 80303 …. Application Processors PXA25x PXA26x …. Network Processors IXP4xx IXP2800 IXP2400 IXP1200 IXP220/225 ….. Low Power Core Processors 80200 Baseband Processors …. Telematics Processors …. Control Plane Processors IXC1100 ….

18. Page 18 ARM - INTEL Architecture Core microArch. Implementation Manufacturing Sales & Distribn. System OEM VLSI, GPS, Sharp, TI, AKM, Samsung, Cirrus, ES2, NEC VLSI, GPS, Sharp, TI, AKM, Samsung, Cirrus, ES2, NEC Apple, 3DO, IBM, Motorola, Sharp, Panasonic, LG, Om, etc. ARM Cores SPs, ASSPs & CSSPs SPs & ASSPs License to Manufacture VLSI, GPS, Sharp, TI, AKM, Samsung, Cirrus, ES2, NEC License to Use Architecture License StrongARM Sub-license SPs & ASSPs SPs & ASSPs SPs & ASSPs Xscale ™StrongARM Microarchitectures

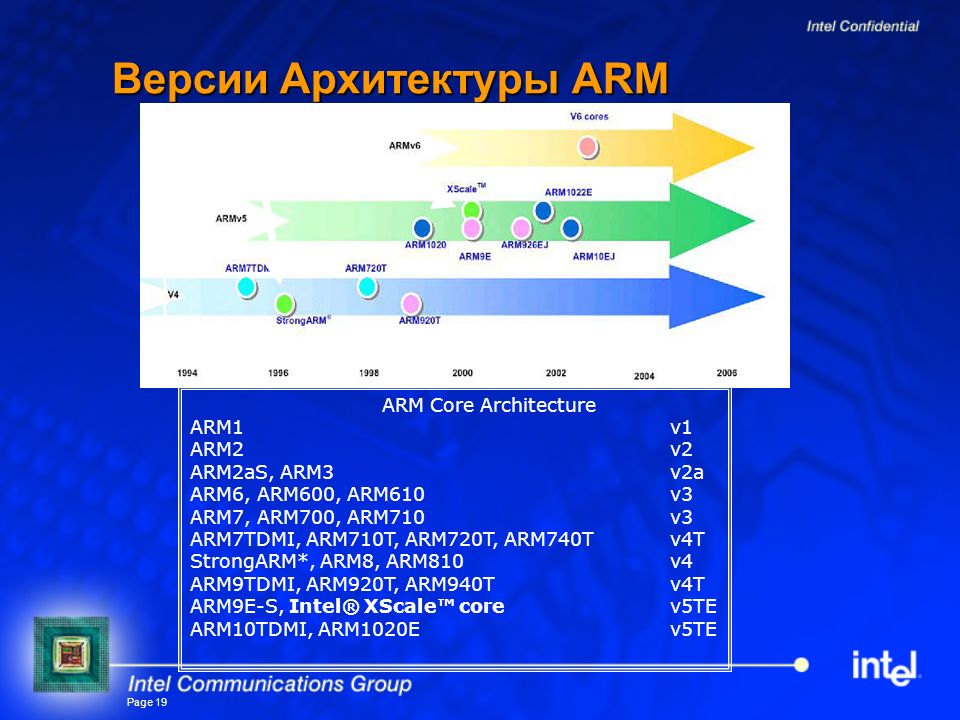

19. Page 19 Версии Архитектуры ARM ARM Core Architecture ARM1 v1 ARM2 v2 ARM2aS, ARM3 v2a ARM6, ARM600, ARM610 v3 ARM7, ARM700, ARM710 v3 ARM7TDMI, ARM710T, ARM720T, ARM740T v4T StrongARM*, ARM8, ARM810 v4 ARM9TDMI, ARM920T, ARM940T v4T ARM9E-S, Intel® XScale™ core v5TE ARM10TDMI, ARM1020E v5TE

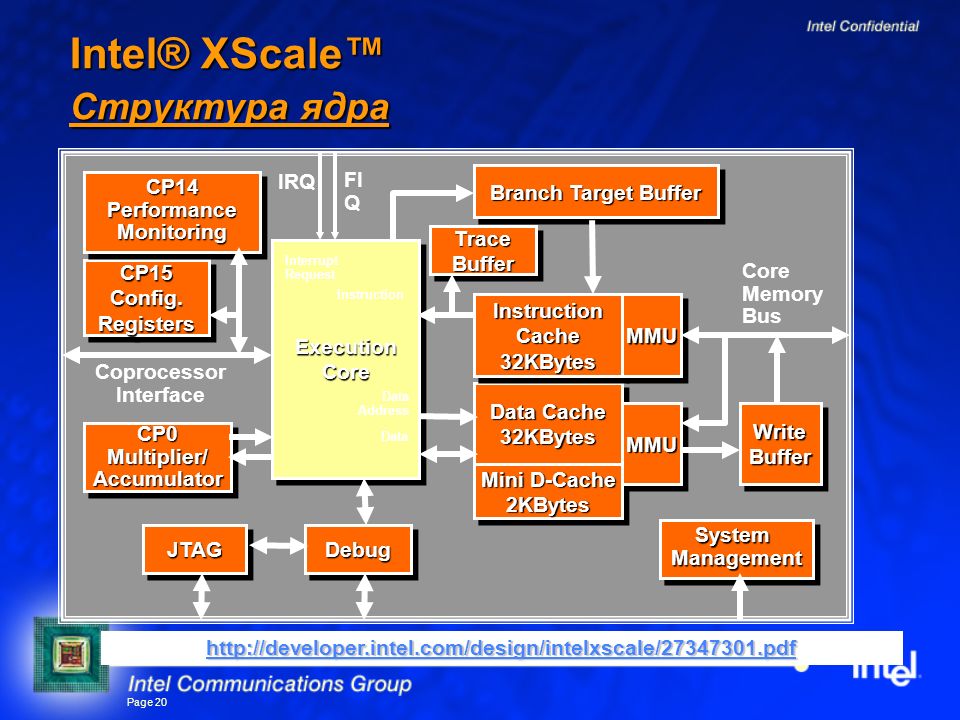

20. Page 20 Intel® XScale™ Структура ядра Coprocessor Interface Core Memory Bus FI Q IRQ CP0Multiplier/AccumulatorCP0Multiplier/Accumulator Branch Target Buffer Data Cache 32KBytes 32KBytes DebugDebug System Management JTAGJTAG CP15Config.RegistersCP15Config.Registers Mini D-Cache 2KBytes 2KBytes MMUMMU InstructionCache32KBytesInstructionCache32KBytesMMUMMU ExecutionCoreExecutionCore Interrupt Request Data Address Data Instruction WriteBufferWriteBuffer CP14PerformanceMonitoringCP14PerformanceMonitoring TraceBufferTraceBuffer http://developer.intel.com/design/intelxscale/27347301.pdf

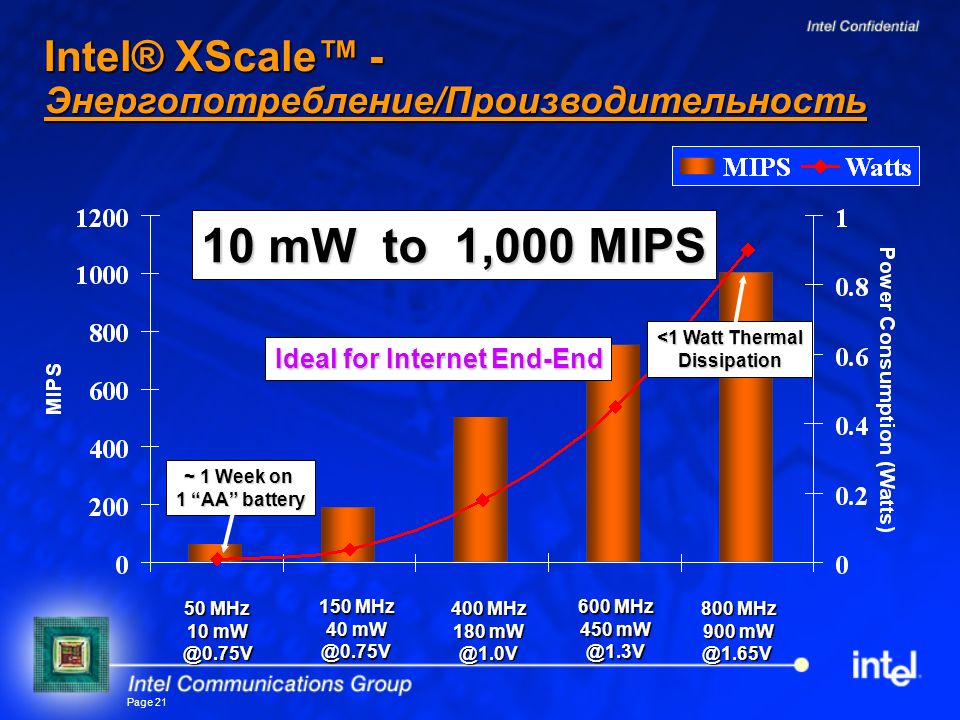

21. Page 21 Intel® XScale™ - Энергопотребление/Производительность 150 MHz 40 mW @0.75V 400 MHz 180 mW @1.0V 600 MHz 450 mW @1.3V 800 MHz 900 mW @1.65V 10 mW to 1,000 MIPS 50 MHz 10 mW @0.75V ~ 1 Week on 1 “AA” battery <1 Watt Thermal Dissipation Ideal for Internet End-End

22. Page 22 Intel IXP4xx

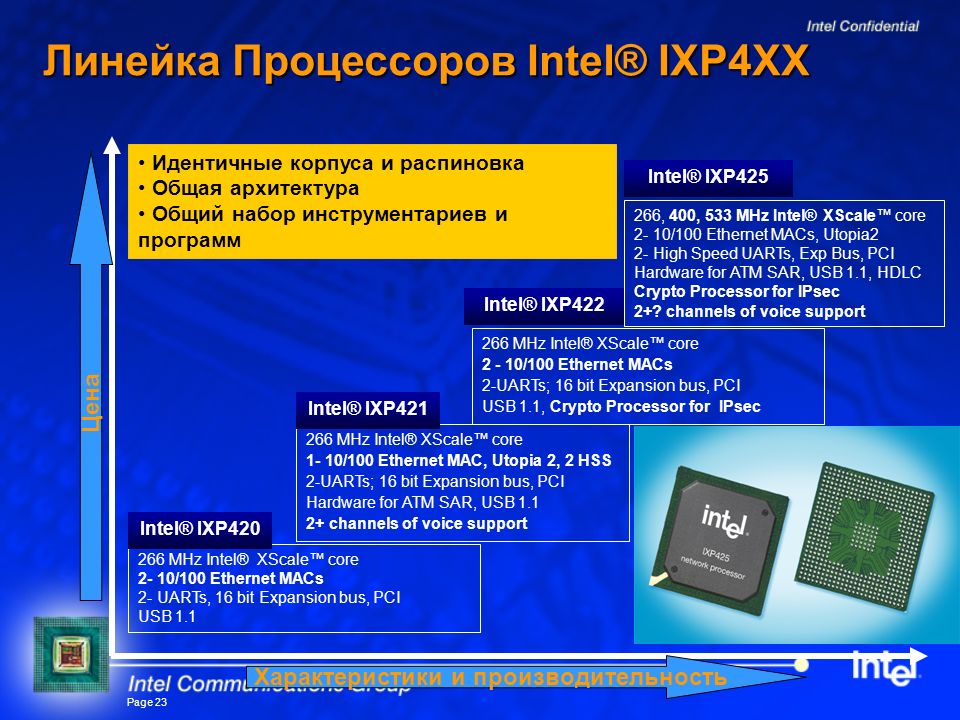

23. Page 23 Линейка Процессоров Intel® IXP4XX 266, 400, 533 MHz Intel® XScale™ core 2- 10/100 Ethernet MACs, Utopia2 2- High Speed UARTs, Exp Bus, PCI Hardware for ATM SAR, USB 1.1, HDLC Crypto Processor for IPsec 2+? channels of voice support 266 MHz Intel® XScale™ core 2- 10/100 Ethernet MACs 2- UARTs, 16 bit Expansion bus, PCI USB 1.1 266 MHz Intel® XScale™ core 1- 10/100 Ethernet MAC, Utopia 2, 2 HSS 2-UARTs; 16 bit Expansion bus, PCI Hardware for ATM SAR, USB 1.1 2+ channels of voice support 266 MHz Intel® XScale™ core 2 - 10/100 Ethernet MACs 2-UARTs; 16 bit Expansion bus, PCI USB 1.1, Crypto Processor for IPsec Характеристики и производительность Цена Идентичные корпуса и распиновка Общая архитектура Общий набор инструментариев и программ Intel® IXP420 Intel® IXP421 Intel® IXP422 Intel® IXP425

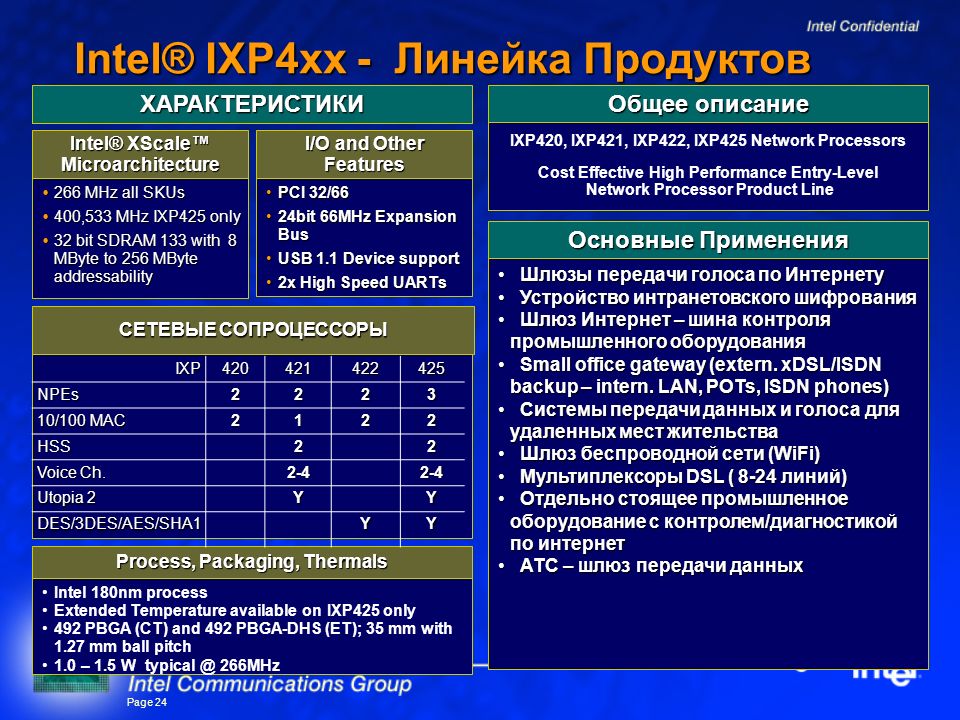

24. Page 24 Intel® IXP4хх - Линейка Продуктов  266 MHz all SKUs  400,533 MHz IXP425 only  32 bit SDRAM 133 with 8 MByte to 256 MByte addressability ХАРАКТЕРИСТИКИ Основные Применения Шлюзы передачи голоса по Интернету Шлюзы передачи голоса по Интернету Устройство интранетовского шифрования Устройство интранетовского шифрования Шлюз Интернет – шина контроля промышленного оборудования Шлюз Интернет – шина контроля промышленного оборудования Small office gateway (extern. xDSL/ISDN backup – intern. LAN, POTs, ISDN phones) Small office gateway (extern. xDSL/ISDN backup – intern. LAN, POTs, ISDN phones) Системы передачи данных и голоса для удаленных мест жительства Системы передачи данных и голоса для удаленных мест жительства Шлюз беспроводной сети (WiFi) Шлюз беспроводной сети (WiFi) Мультиплексоры DSL ( 8-24 линий) Мультиплексоры DSL ( 8-24 линий) Отдельно стоящее промышленное оборудование с контролем/диагностикой по интернет Отдельно стоящее промышленное оборудование с контролем/диагностикой по интернет АТС – шлюз передачи данных АТС – шлюз передачи данных Intel® XScale™ Microarchitecture СЕТЕВЫЕ СОПРОЦЕССОРЫ I/O and Other Features Общее описание IXP420, IXP421, IXP422, IXP425 Network Processors Cost Effective High Performance Entry-Level Network Processor Product Line PCI 32/66PCI 32/66 24bit 66MHz Expansion Bus24bit 66MHz Expansion Bus USB 1.1 Device supportUSB 1.1 Device support 2x High Speed UARTs2x High Speed UARTs Process, Packaging, Thermals Intel 180nm process Extended Temperature available on IXP425 only 492 PBGA (CT) and 492 PBGA-DHS (ET); 35 mm with 1.27 mm ball pitch 1.0 – 1.5 W typical @ 266MHz IXP420421422425 NPEs2223 10/100 MAC 2122 HSS22 Voice Ch. 2-42-4 Utopia 2 YY DES/3DES/AES/SHA1YY

25. Page 25 Intel® IXP425 – Структура Процессора

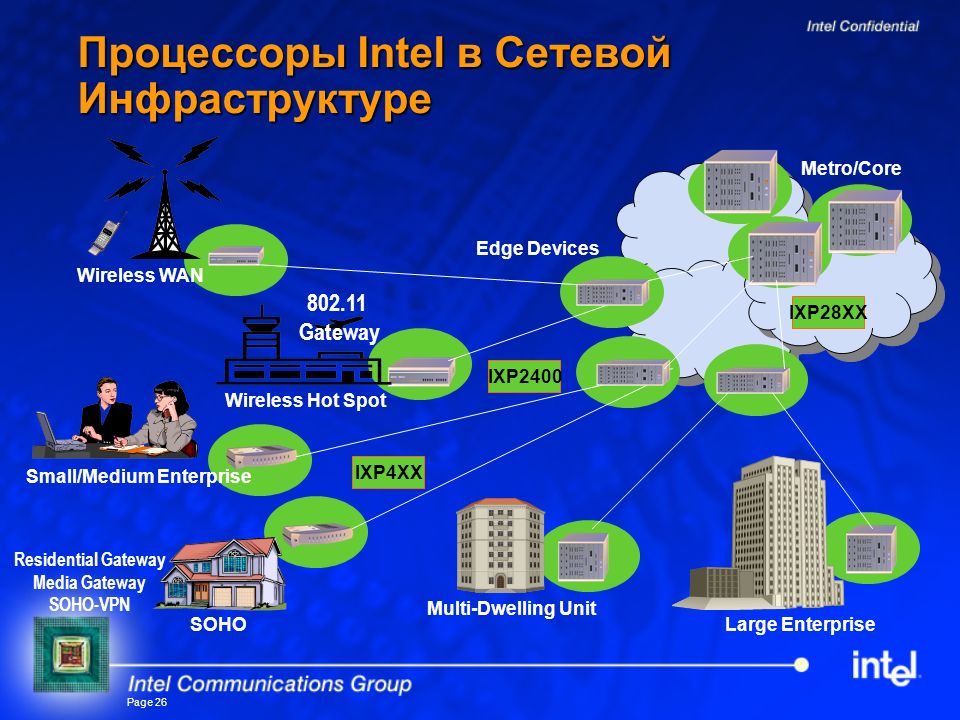

26. Page 26 Процессоры Intel в Сетевой Инфраструктуре Multi-Dwelling Unit Wireless Hot Spot Large Enterprise SOHO Small/Medium Enterprise Wireless WAN IXP4XX IXP2400 IXP28XX Metro/Core Edge Devices Residential Gateway Media Gateway SOHO-VPN 802.11 Gateway

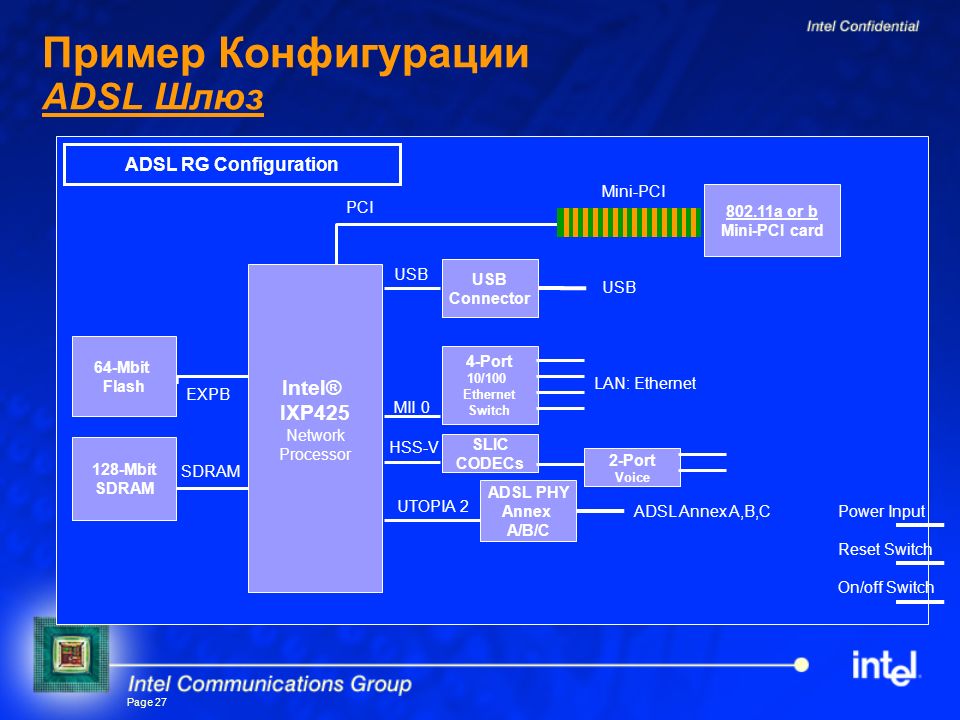

27. Page 27 Пример Конфигурации ADSL Шлюз Intel® IXP425 Network Processor USB Connector 4-Port 10/100 Ethernet Switch 128-Mbit SDRAM USB 64-Mbit Flash 802.11a or b Mini-PCI card On/off Switch Power Input Reset Switch MII 0 USB Mini-PCI SDRAM EXPB 128-Mbit SDRAM 64-Mbit Flash PCI LAN: Ethernet SLIC CODECs HSS-V 2-Port Voice ADSL PHY Annex A/B/C ADSL Annex A,B,C UTOPIA 2 ADSL RG Configuration

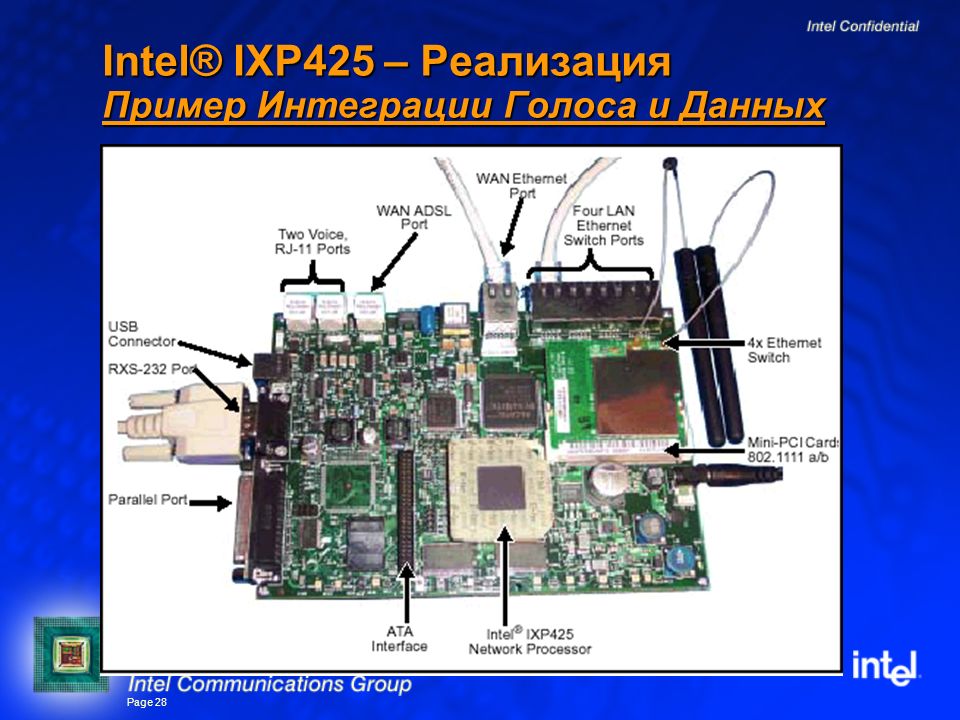

28. Page 28 Intel® IXP425 – Реализация Пример Интеграции Голоса и Данных

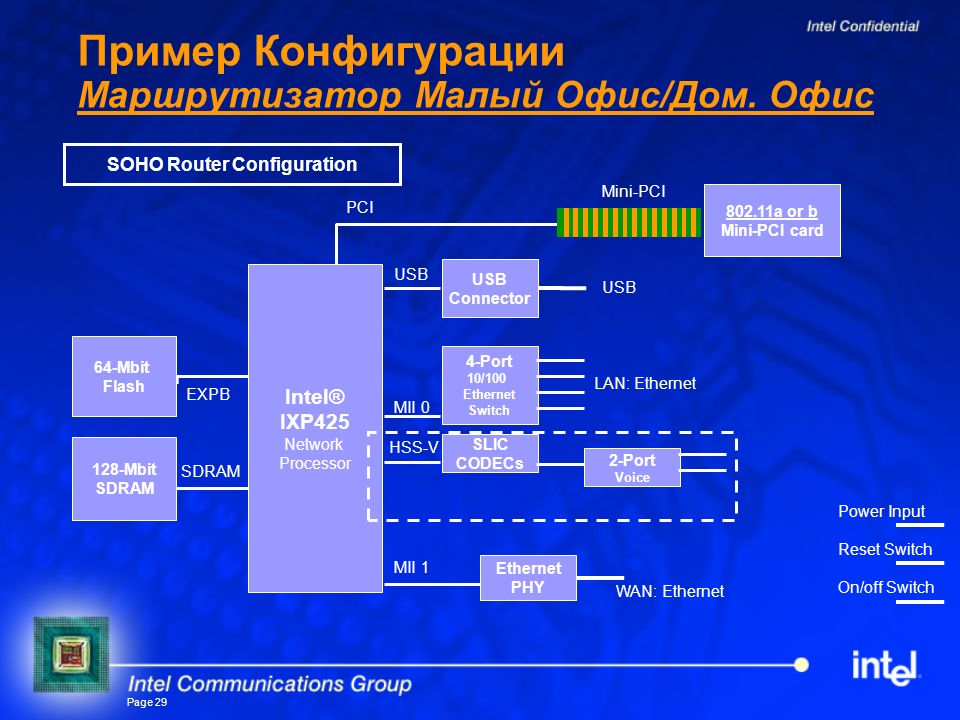

29. Page 29 Пример Конфигурации Маршрутизатор Малый Офис/Дом. Офис Intel® IXP425 Network Processor USB Connector 4-Port 10/100 Ethernet Switch 128-Mbit SDRAM USB 64-Mbit Flash 802.11a or b Mini-PCI card On/off Switch Power Input Reset Switch MII 0 USB Mini-PCI SDRAM EXPB 128-Mbit SDRAM 64-Mbit Flash PCI LAN: Ethernet Ethernet PHY WAN: Ethernet MII 1 SLIC CODECs HSS-V 2-Port Voice SOHO Router Configuration

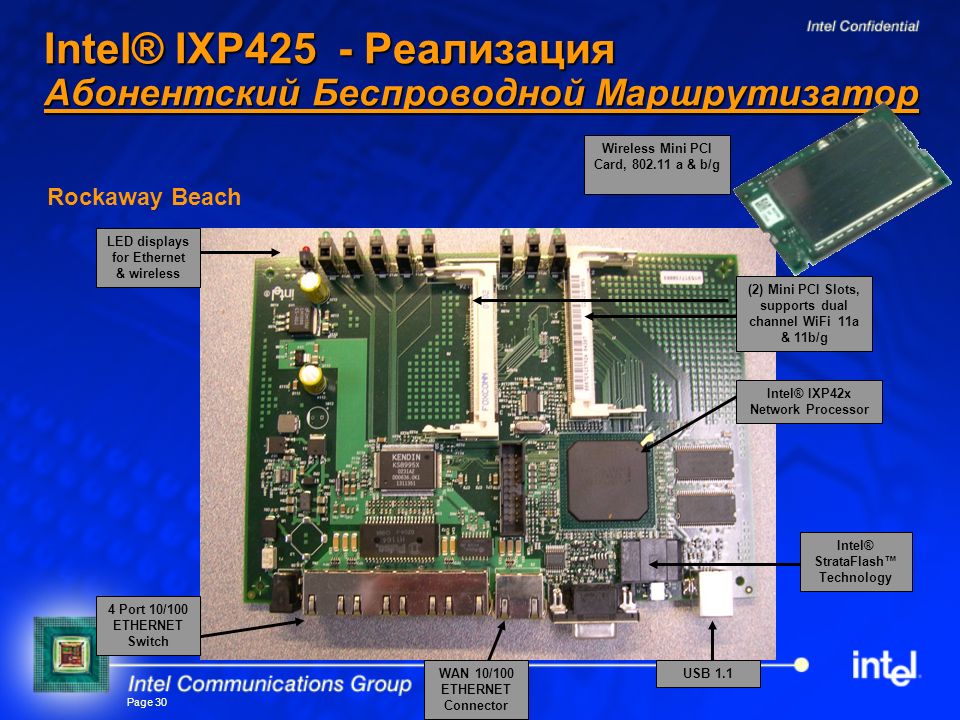

30. Page 30 Intel® IXP425 - Реализация Абонентский Беспроводной Маршрутизатор Rockaway Beach WAN 10/100 ETHERNET Connector 4 Port 10/100 ETHERNET Switch USB 1.1 (2) Mini PCI Slots, supports dual channel WiFi 11a & 11b/g Intel® IXP42x Network Processor Intel® StrataFlash™ Technology LED displays for Ethernet & wireless Wireless Mini PCI Card, 802.11 a & b/g

31. Page 31 Применение IXP42x в Промышленной Автоматизации IXP42х связывает шины с Еthernet  более высокая скорость передачи данных. IXP42X организует закрытую шину VPN для изоляции оборудования от корпоративной сети IXP42X управляет оборудованием CAGR 84.1% Source: Managing Automation, April 2003 Thousands of Nodes Промышленная Автоматизация IXP42x

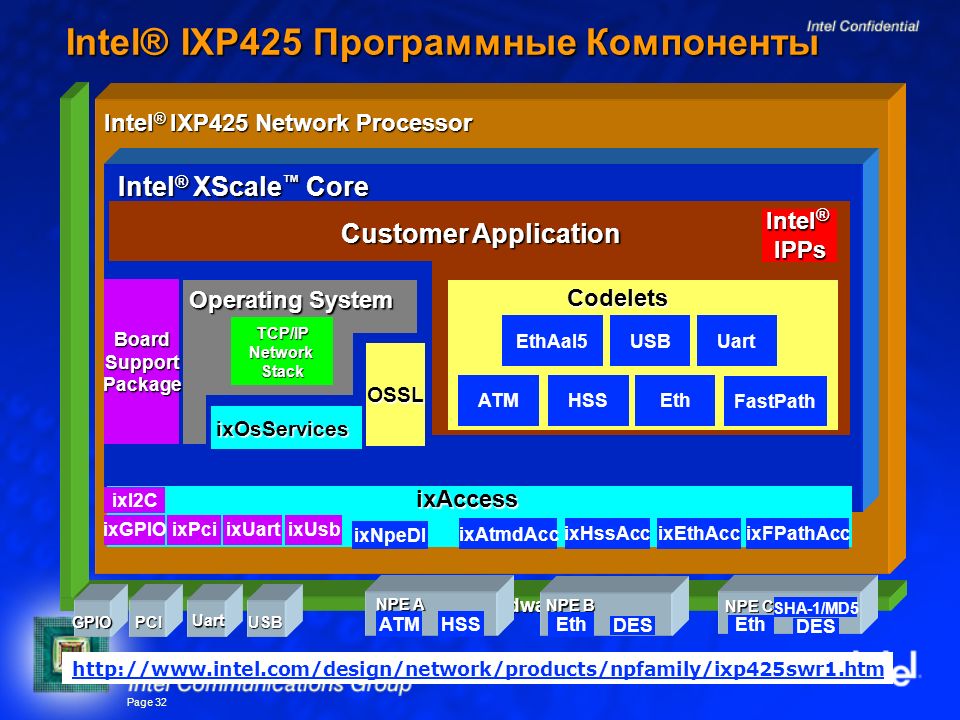

32. Page 32 Intel® IXP425 Программные Компоненты Board Hardware Intel ® IXP425 Network Processor Intel ® XScale ™ Core Intel ® XScale ™ Core BoardSupportPackageixAccess ixNpeDl ixFPathAccixEthAccixHssAcc ixAtmdAcc Customer Application Codelets USBEthAal5 FastPath EthHSSATM Uart Intel ® IPPs ixOsServices NPE A NPE B NPE C ATMHSS Eth DES Eth DES SHA-1/MD5 TCP/IPNetworkStack Operating System OSSL PCIUSB Uart GPIO ixPciixUsbixUartixGPIO ixI2C http://www.intel.com/design/network/products/npfamily/ixp425swr1.htm

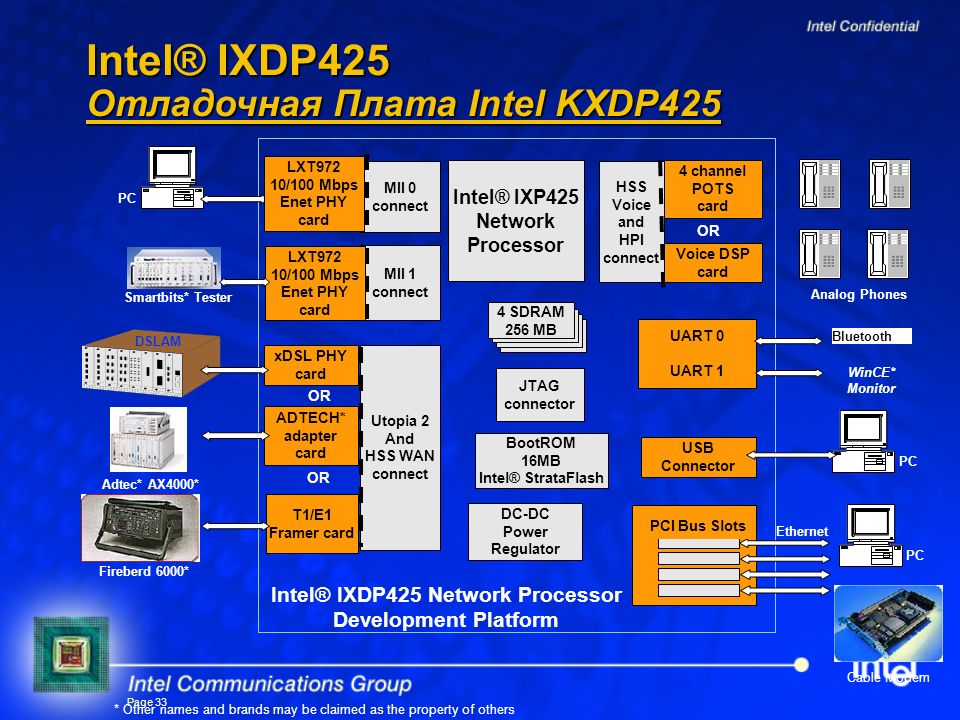

33. Page 33 PC Intel® IXDP425 Отладочная Плата Intel KXDP425 Intel® IXP425 Network Processor JTAG connector MII 1 connect 4 channel POTS card BootROM 16MB Intel® StrataFlash DC-DC Power Regulator PC Smartbits* Tester Adtec* AX4000* Fireberd 6000* Analog Phones Cable Modem USB Connector LXT972 10/100 Mbps Enet PHY card MII 0 connect Utopia 2 And HSS WAN connect T1/E1 Framer card xDSL PHY card Ethernet DSLAM HSS Voice and HPI connect Voice DSP card 4 SDRAM 256 MB ADTECH* adapter card LXT972 10/100 Mbps Enet PHY card OR PC UART 0 UART 1 WinCE* Monitor Bluetooth OR Intel® IXDP425 Network Processor Development Platform PCI Bus Slots * Other names and brands may be claimed as the property of others

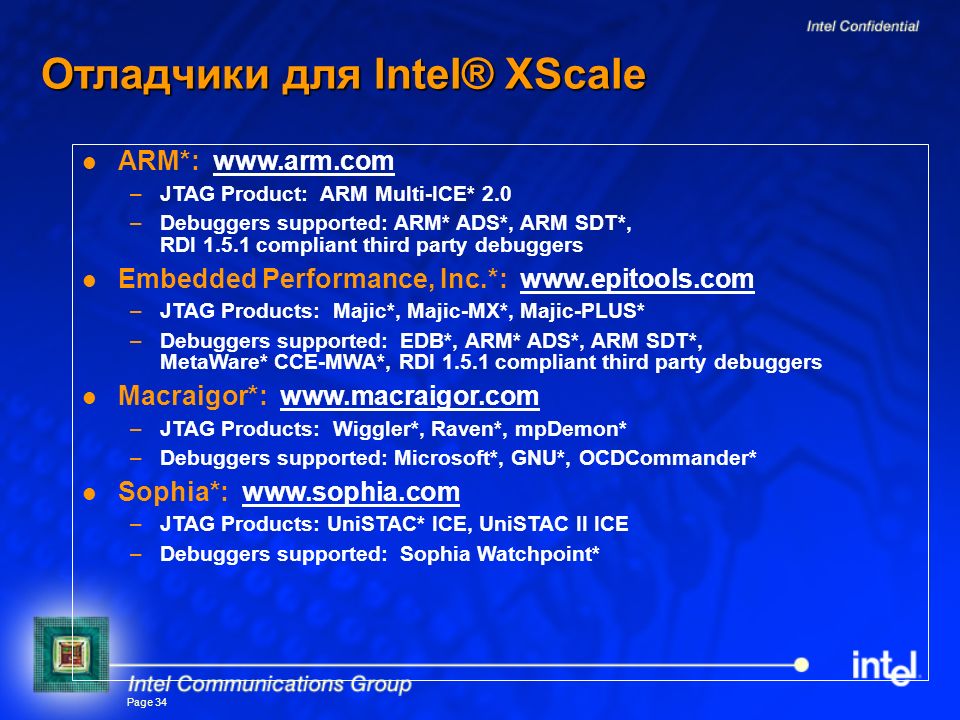

34. Page 34 ARM*: www.arm.com –JTAG Product: ARM Multi-ICE* 2.0 –Debuggers supported: ARM* ADS*, ARM SDT*, RDI 1.5.1 compliant third party debuggers Embedded Performance, Inc.*: www.epitools.com –JTAG Products: Majic*, Majic-MX*, Majic-PLUS* –Debuggers supported: EDB*, ARM* ADS*, ARM SDT*, MetaWare* CCE-MWA*, RDI 1.5.1 compliant third party debuggers Macraigor*: www.macraigor.com –JTAG Products: Wiggler*, Raven*, mpDemon* –Debuggers supported: Microsoft*, GNU*, OCDCommander* Sophia*: www.sophia.com –JTAG Products: UniSTAC* ICE, UniSTAC II ICE –Debuggers supported: Sophia Watchpoint* Отладчики для Intel® XScale

35. Page 35 IXP2400 / IXP2800

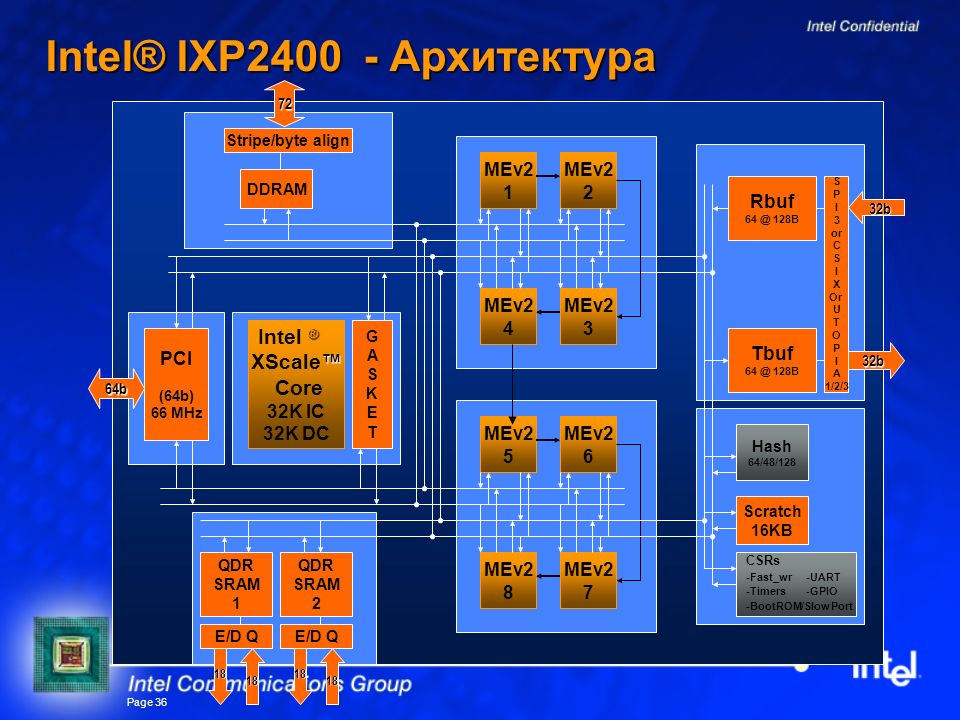

36. Page 36 MEv2 6 MEv2 7 MEv2 5 MEv2 8 ® Intel ® ® ™ XScale™ Core 32K IC 32K DC Rbuf 64 @ 128B Tbuf 64 @ 128B Hash 64/48/128 Scratch 16KB QDR SRAM 1 QDR SRAM 2 DDRAM GASKETGASKET PCI (64b) 66 MHz 32b 32b 18181818 72 64b S P I 3 or C S I X Or U T O P I A 1/2/3 Stripe/byte align E/D Q MEv2 2 MEv2 3 MEv2 1 MEv2 4 CSRs -Fast_wr-UART -Timers-GPIO -BootROM/Slow Port Intel® IXP2400 - Архитектура

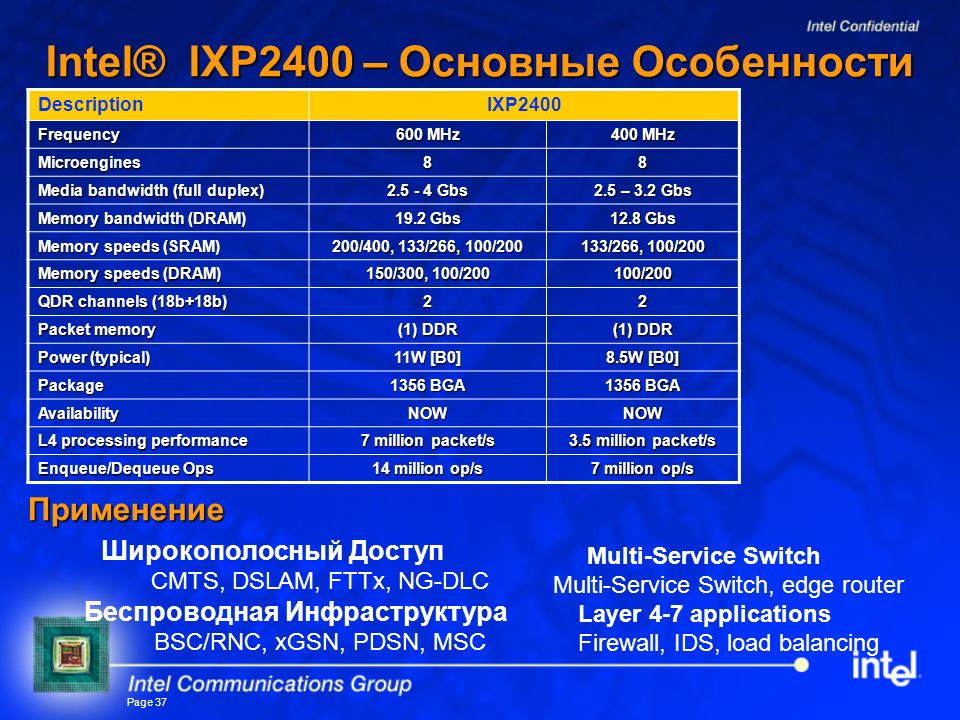

37. Page 37 Intel® IXP2400 – Основные Особенности DescriptionIXP2400 Frequency 600 MHz 400 MHz Microengines88 Media bandwidth (full duplex) 2.5 - 4 Gbs 2.5 – 3.2 Gbs Memory bandwidth (DRAM) 19.2 Gbs 12.8 Gbs Memory speeds (SRAM) 200/400, 133/266, 100/200 133/266, 100/200 Memory speeds (DRAM) 150/300, 100/200 100/200 QDR channels (18b+18b) 22 Packet memory (1) DDR Power (typical) 11W [B0] 8.5W [B0] Package 1356 BGA AvailabilityNOWNOW L4 processing performance 7 million packet/s 3.5 million packet/s Enqueue/Dequeue Ops 14 million op/s 7 million op/s Широкополосный Доступ CMTS, DSLAM, FTTx, NG-DLC Беспроводная Инфраструктура BSC/RNC, xGSN, PDSN, MSC Multi-Service Switch Multi-Service Switch, edge router Layer 4-7 applications Firewall, IDS, load balancing Применение

38. Page 38 Intel PXA25x

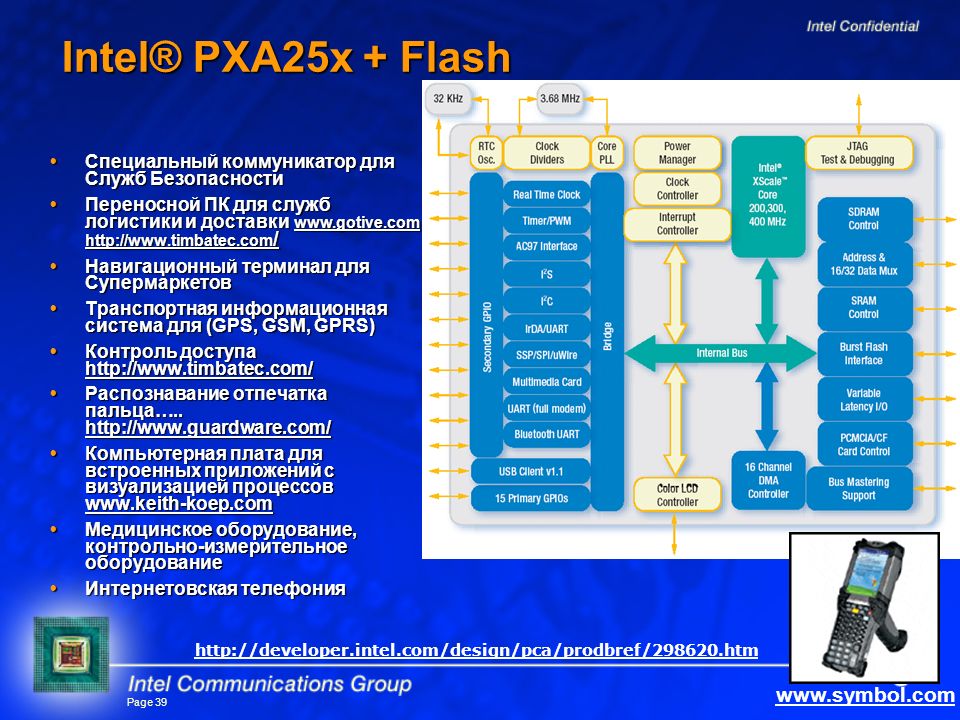

39. Page 39 Intel® PXA25x + Flash  Специальный коммуникатор для Служб Безопасности  Переносной ПК для служб логистики и доставки www.gotive.com http://www.timbatec.com /  Навигационный терминал для Супермаркетов  Транспортная информационная система для (GPS, GSM, GPRS)  Контроль доступа http://www.timbatec.com/  Распознавание отпечатка пальца….. http://www.guardware.com/  Компьютерная плата для встроенных приложений с визуализацией процессов www.keith-koep.com  Медицинское оборудование, контрольно-измерительное оборудование  Интернетовская телефония http://developer.intel.com/design/pca/prodbref/298620.htm www.symbol.com

40. Page 40 Flash

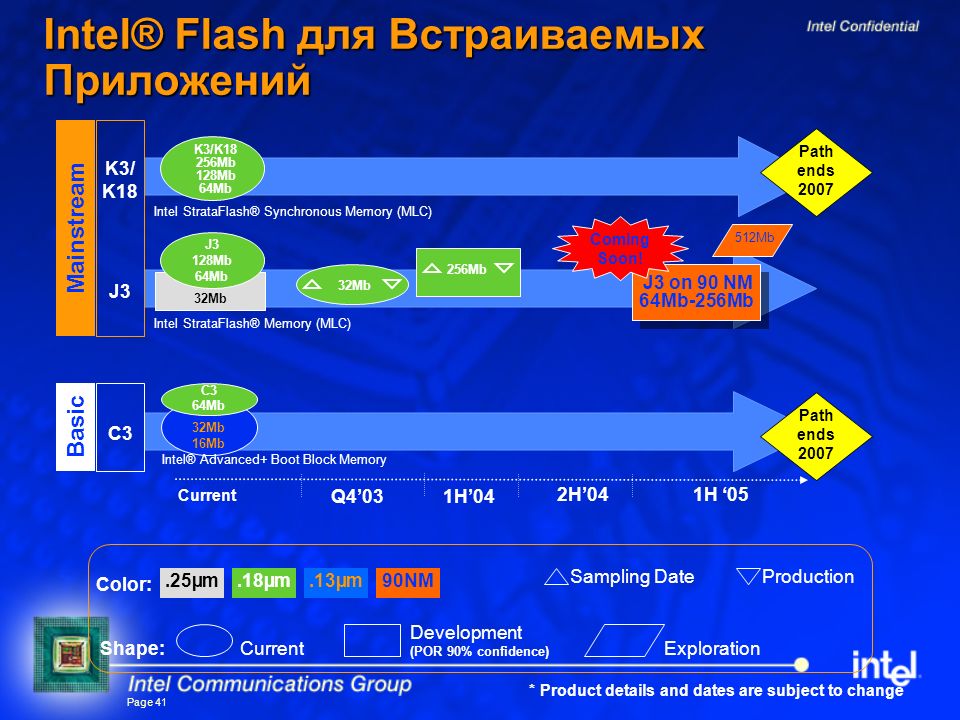

41. Page 41 Intel® Flash для Встраиваемых Приложений.25µm.18µm.13µm Exploration Development (POR 90% confidence) Current Color: Shape: 90NM Current Q4’031H’04 Mainstream 1H ‘05 Sampling DateProduction 32Mb 16Mb C3 64Mb Basic Intel StrataFlash® Synchronous Memory (MLC) Intel StrataFlash® Memory (MLC) Intel® Advanced+ Boot Block Memory 32Mb K3/K18 256Mb 128Mb 64Mb 2H’04 K3/ K18 J3 C3 32Mb J3 128Mb 64Mb J3 on 90 NM 64Mb-256Mb Coming Soon! Path ends 2007 512Mb 256Mb * Product details and dates are subject to change

42. Page 42 Intel ® Flash / Корпуса Cellular focus Smallest form factor State-of-the-art PCB technology Short product cycles Applied Computing Standard form factor Commodity PCB technology Long product cycles 56-Ld TSOP 1 X (20 x 14 mm) 0.5mm Easy BGA 0.46 X (13 x 10 mm) 1.0mm Stacked CSP Size varies by product 16-64Mb Flash/ 2-8Mb SRAM 0.8mm BGA* CSP Size varies by product 0.75mm

43. Page 43 Резюме  IA-32 –Встраиваемые Приложения с графическим Интерфейсом –Интерактивные приложения. –Телеком  IXP42x, IXP2x00 –Телеком, –Промышленная автоматизация  PXA255 –Автоматизация/Визуализация, –Переносные приборы, –Встраиваемые приложения  FLASH –Везде Дистрибуторы Avnet (Silica) Arrow (Spoerle) Memec (Prosoft) Квазар Микро
