1. SISTEMAS DE TELECOMUNICACIÓN TEMA 6 Sistemas cableados DVB-C

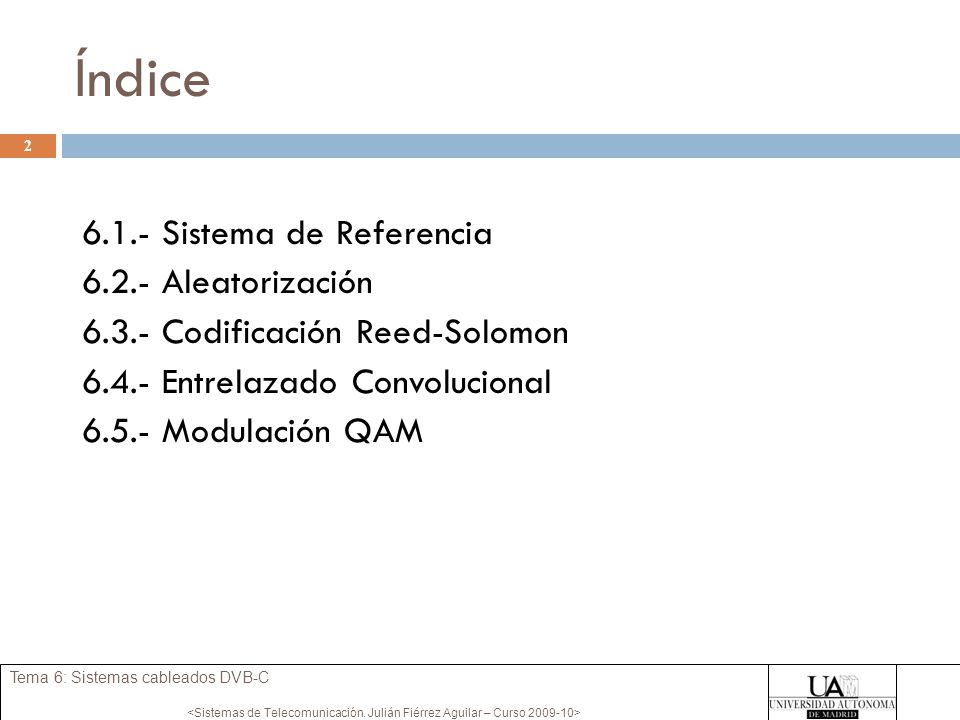

2. 2 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C Índice

3. 3 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia

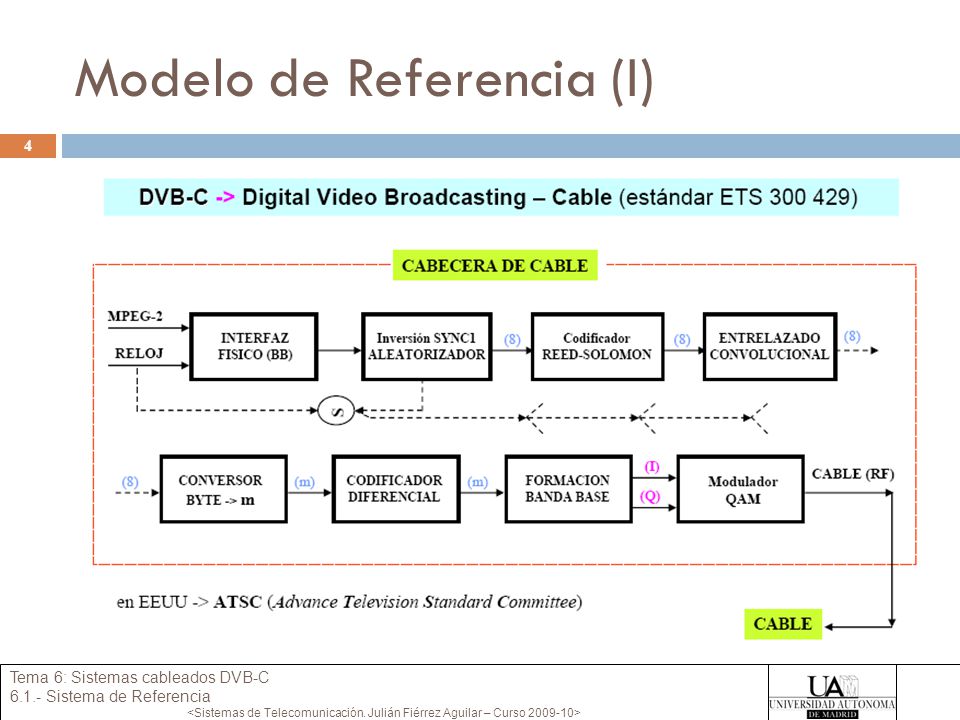

4. 4 Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia Modelo de Referencia (I)

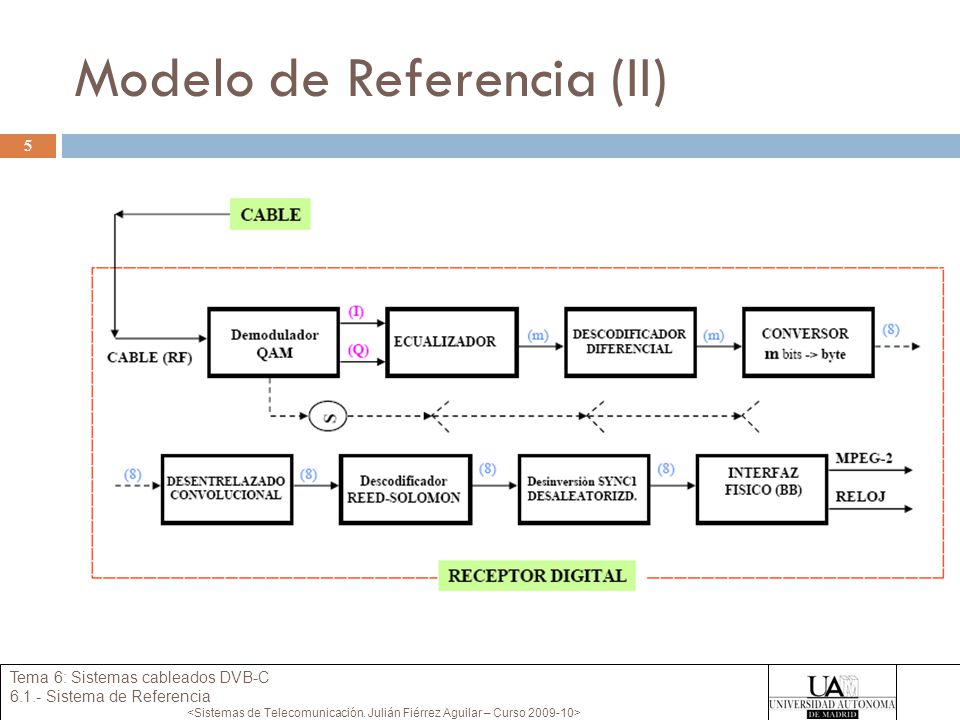

5. 5 Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia Modelo de Referencia (II)

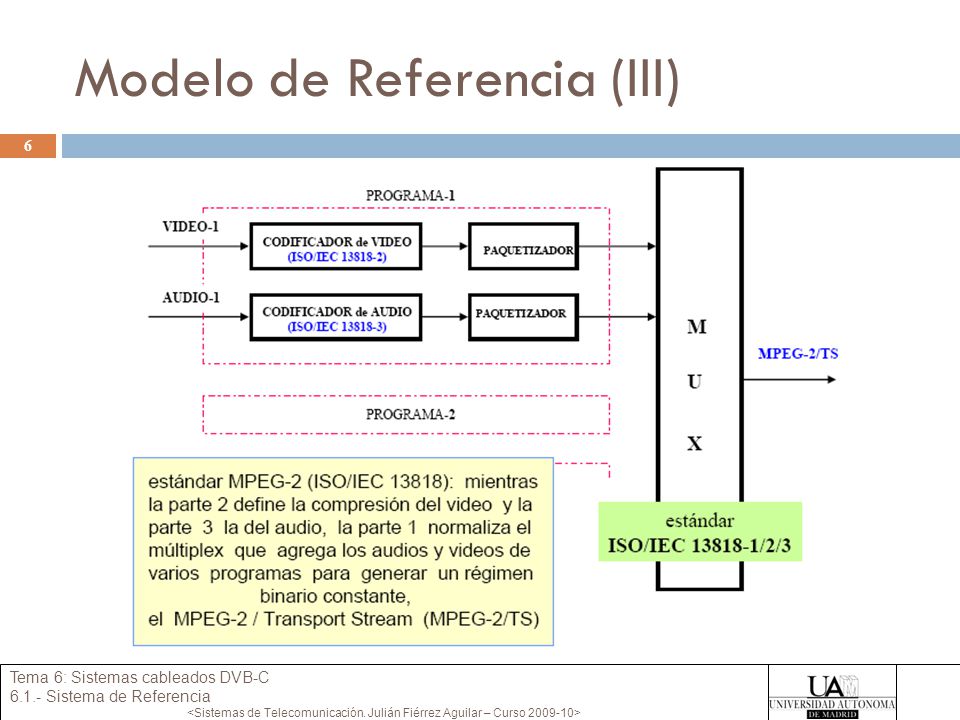

6. 6 Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia Modelo de Referencia (III)

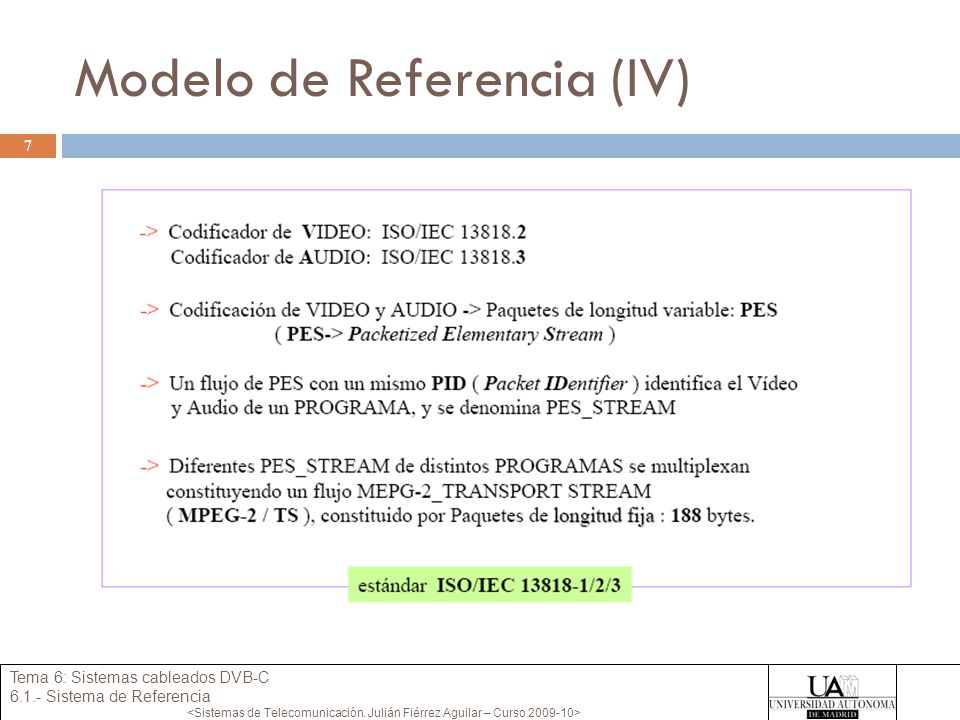

7. 7 Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia Modelo de Referencia (IV)

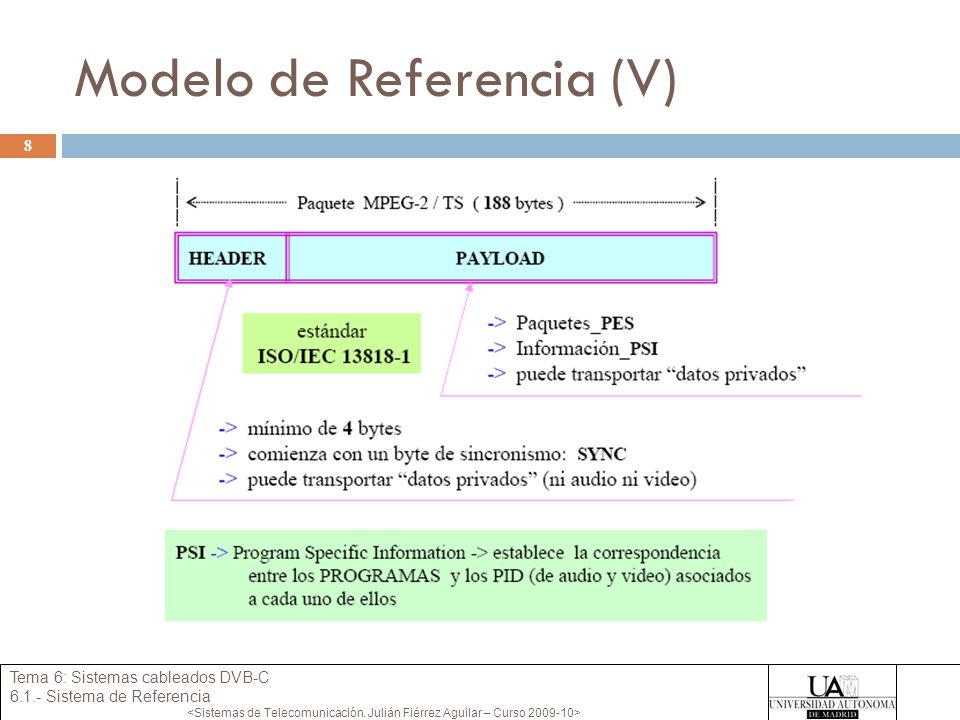

8. 8 Tema 6: Sistemas cableados DVB-C 6.1.- Sistema de Referencia Modelo de Referencia (V)

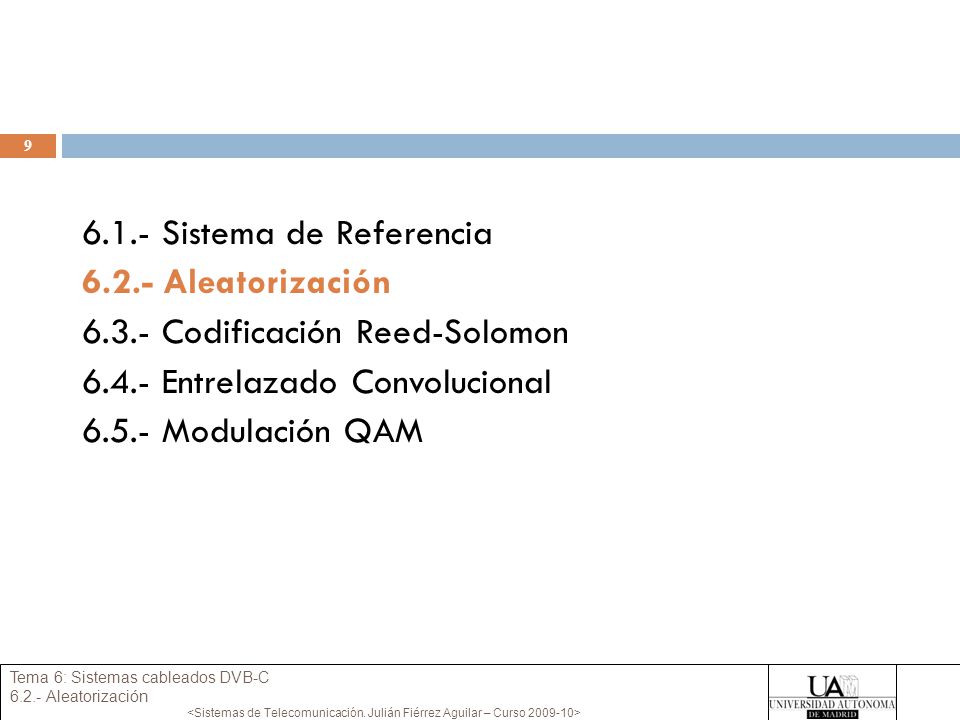

9. 9 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C 6.2.- Aleatorización

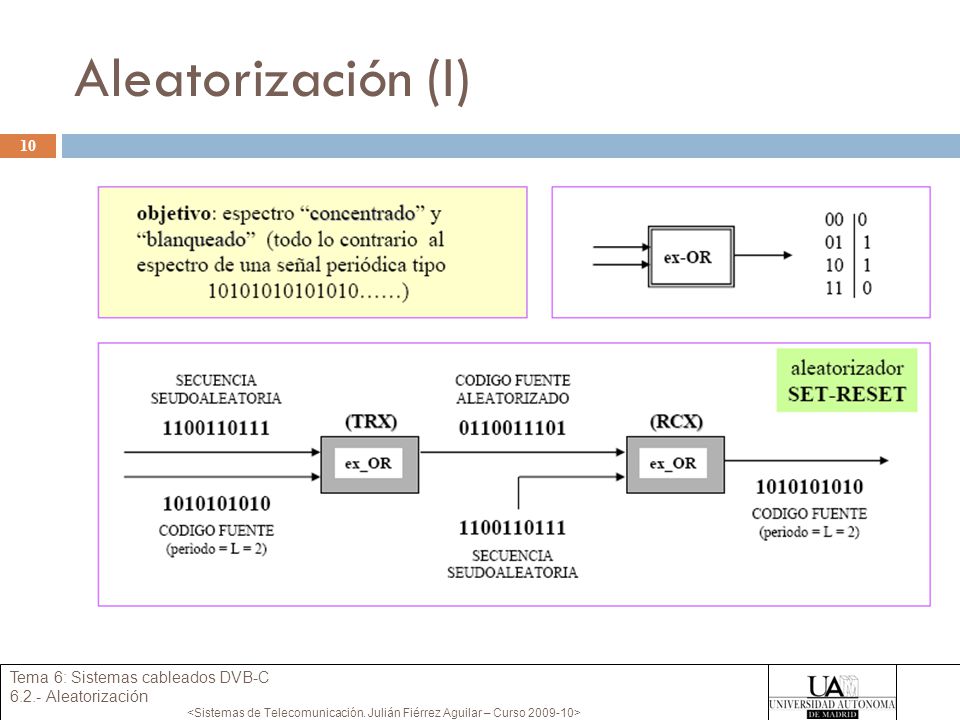

10. 10 Tema 6: Sistemas cableados DVB-C 6.2.- Aleatorización Aleatorización (I)

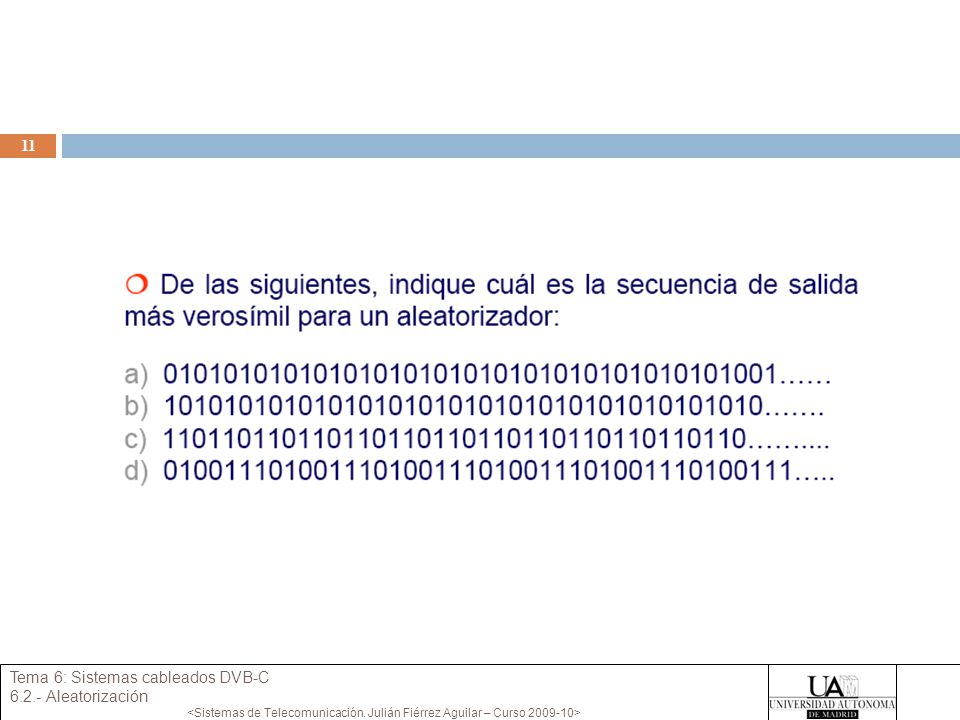

11. 11 Tema 6: Sistemas cableados DVB-C 6.2.- Aleatorización

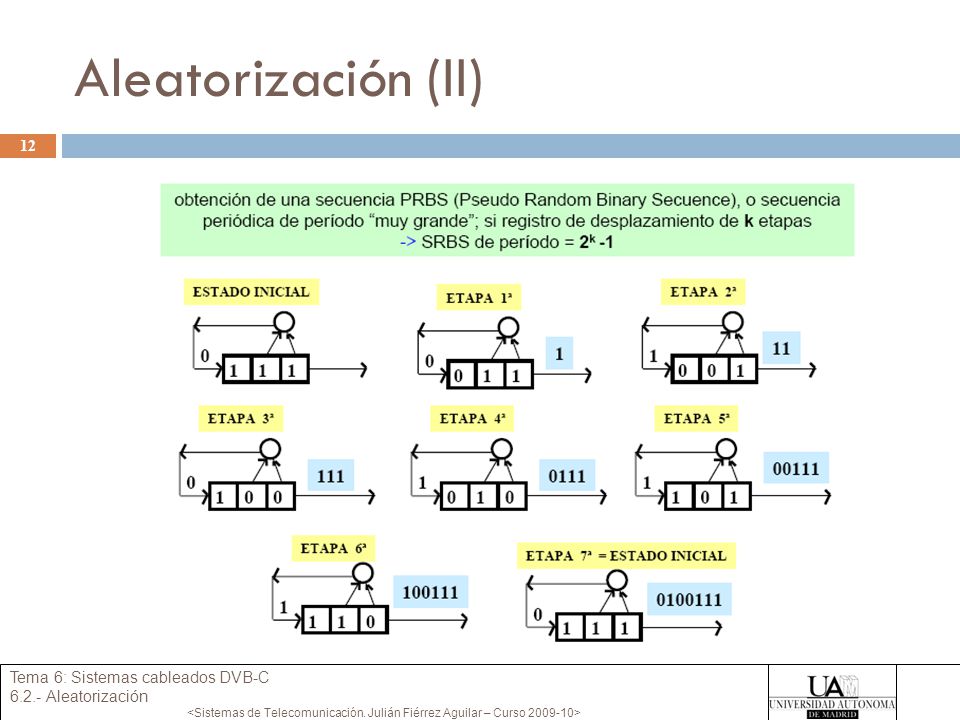

12. 12 Tema 6: Sistemas cableados DVB-C 6.2.- Aleatorización Aleatorización (II)

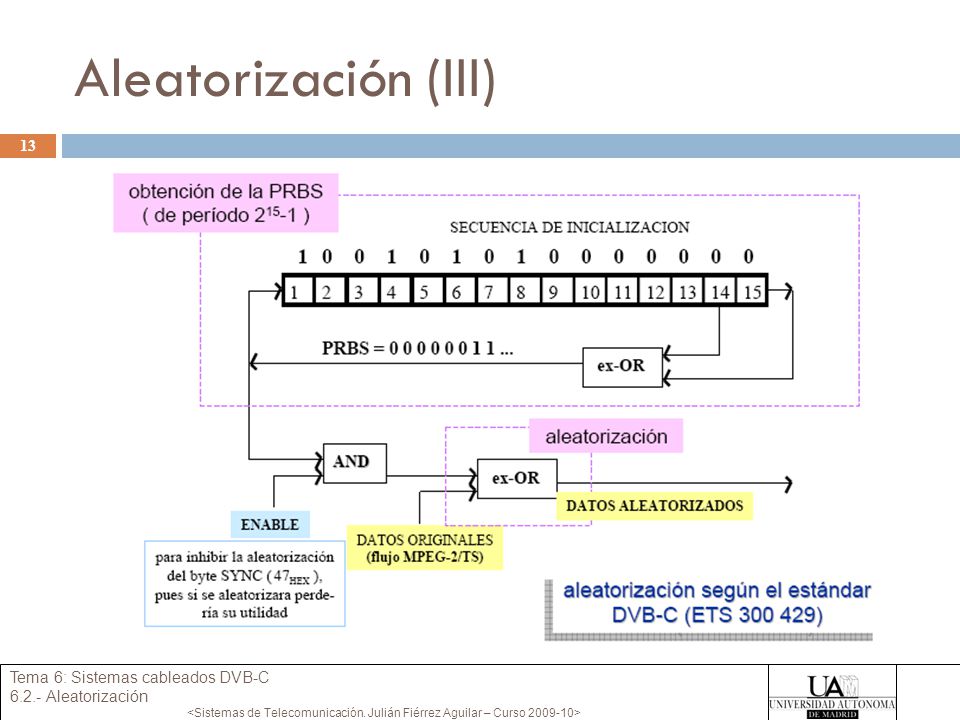

13. 13 Tema 6: Sistemas cableados DVB-C 6.2.- Aleatorización Aleatorización (III)

14. 14 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C 6.3.- Codificación Reed-Solomon

15. 15 Tema 6: Sistemas cableados DVB-C 6.3.- Codificación Reed-Solomon Codificación Reed-Solomon (I)

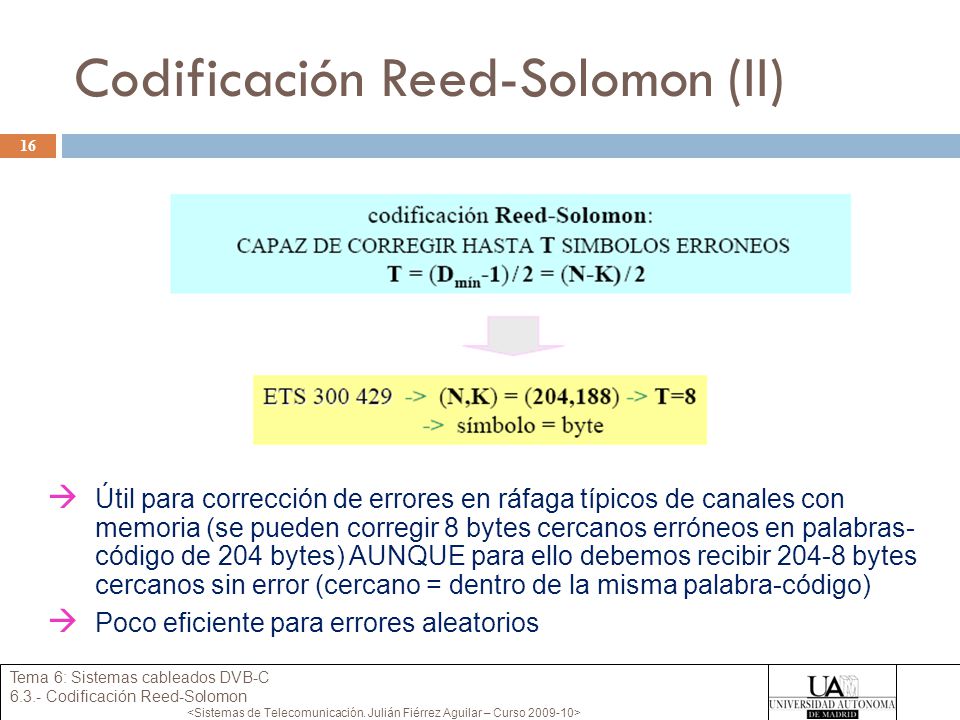

16. 16 Tema 6: Sistemas cableados DVB-C 6.3.- Codificación Reed-Solomon Codificación Reed-Solomon (II)  Útil para corrección de errores en ráfaga típicos de canales con memoria (se pueden corregir 8 bytes cercanos erróneos en palabras- código de 204 bytes) AUNQUE para ello debemos recibir 204-8 bytes cercanos sin error (cercano = dentro de la misma palabra-código)  Poco eficiente para errores aleatorios

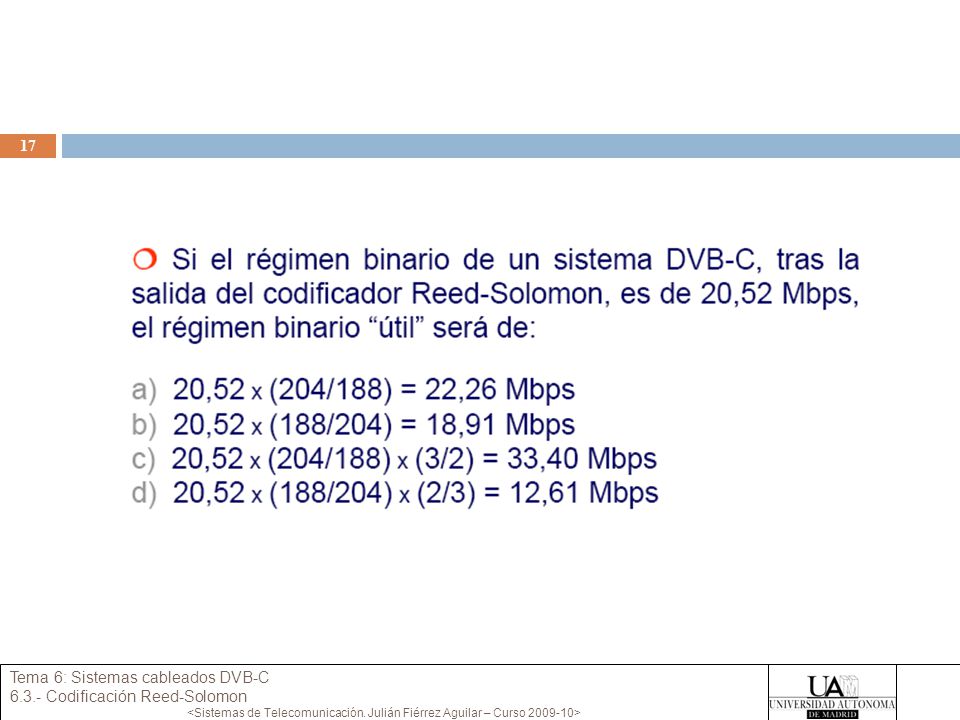

17. 17 Tema 6: Sistemas cableados DVB-C 6.3.- Codificación Reed-Solomon

18. 18 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional

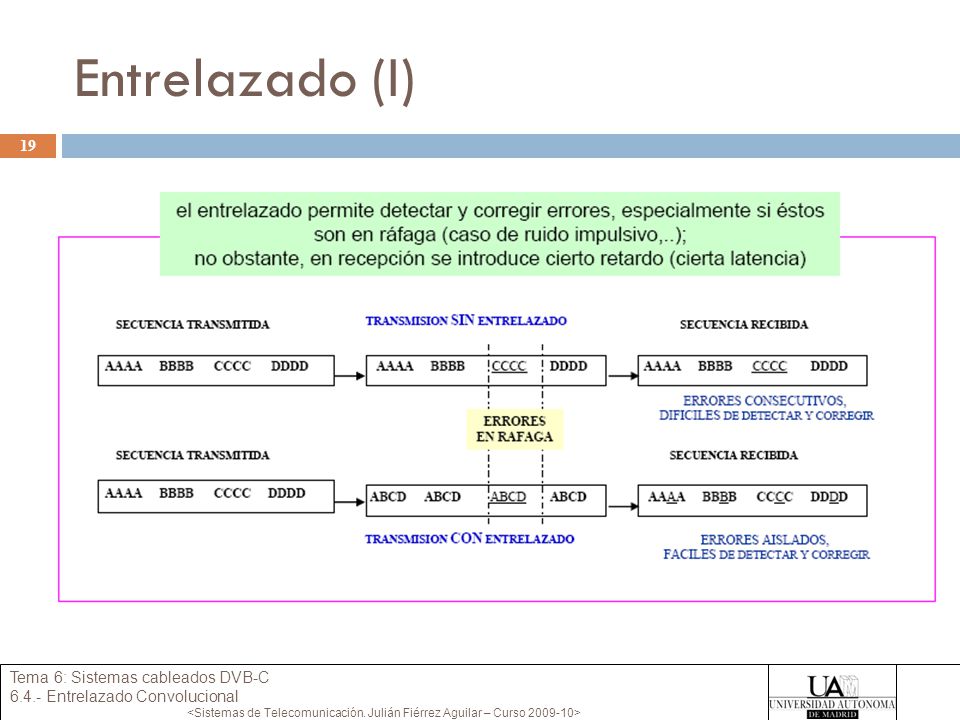

19. 19 Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional Entrelazado (I)

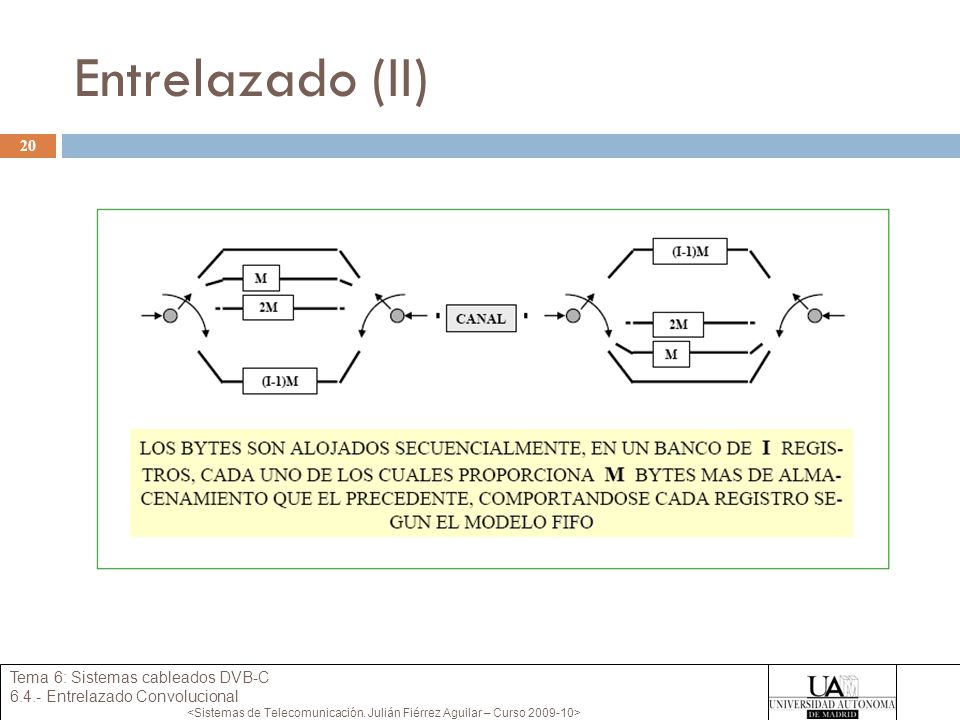

20. 20 Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional Entrelazado (II)

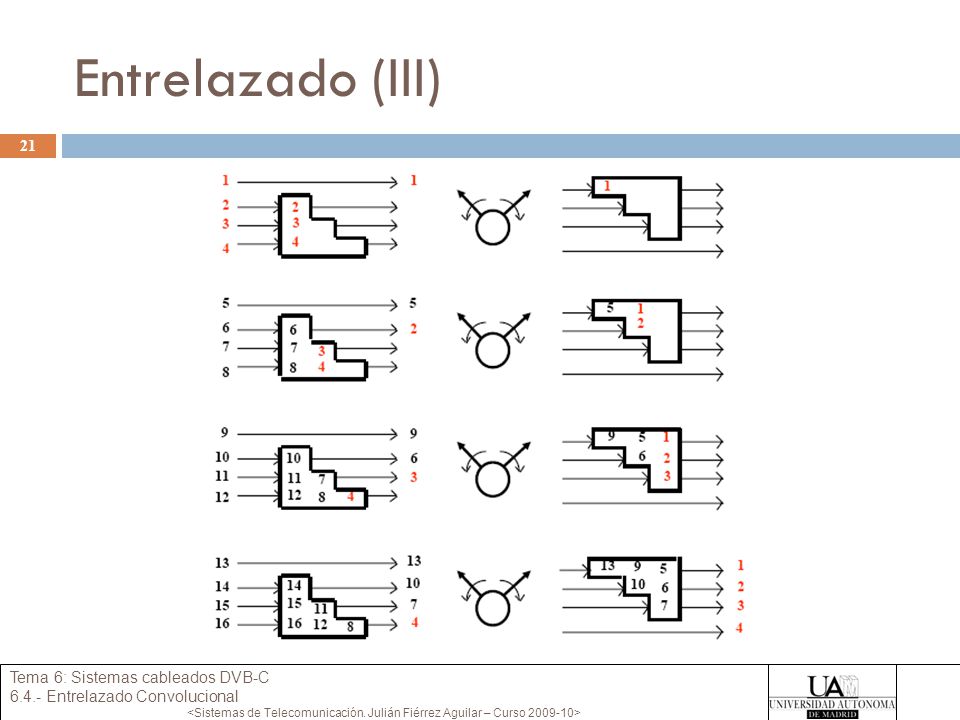

21. 21 Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional Entrelazado (III)

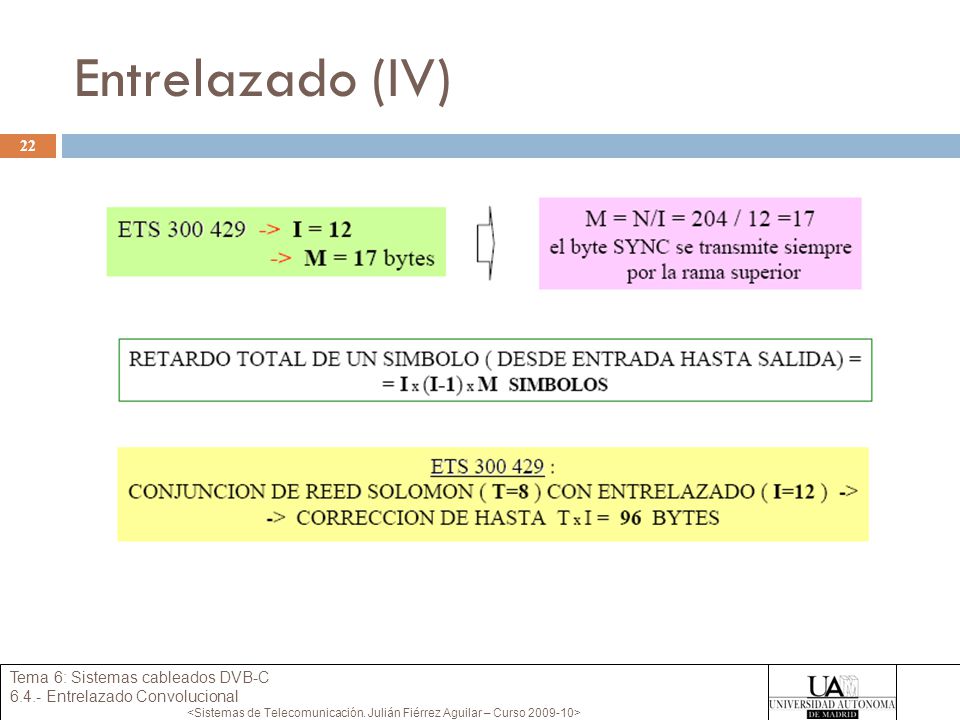

22. 22 Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional Entrelazado (IV)

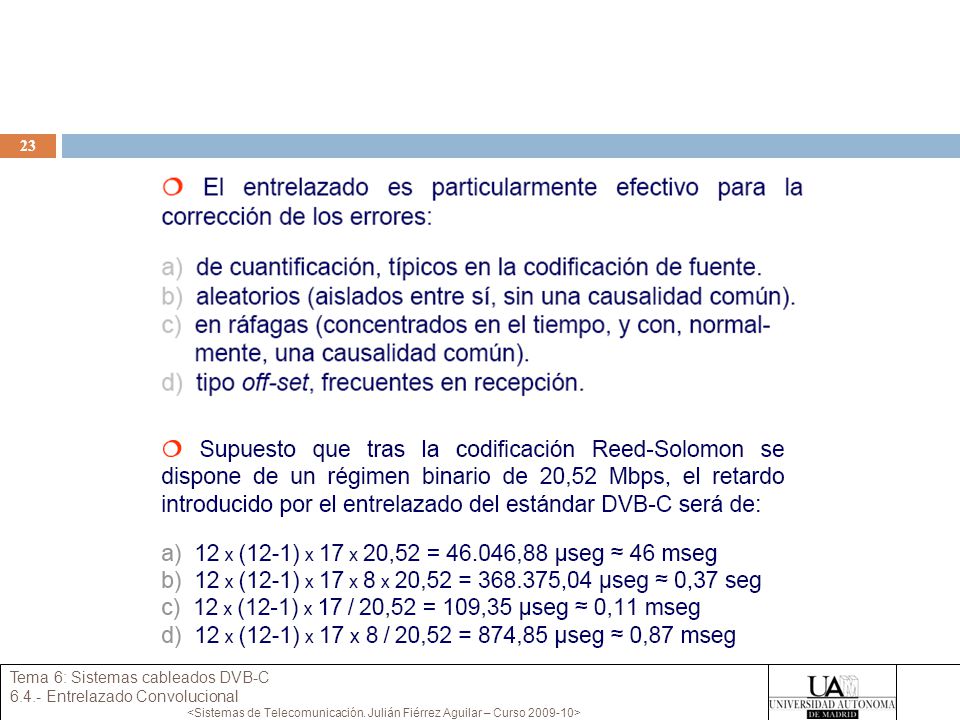

23. 23 Tema 6: Sistemas cableados DVB-C 6.4.- Entrelazado Convolucional

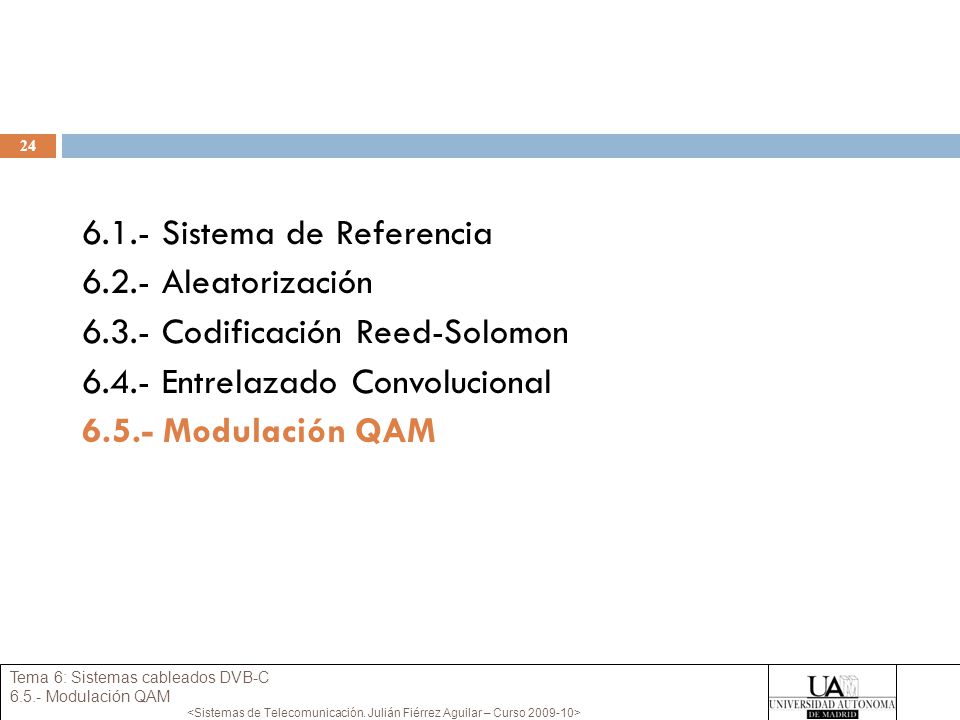

24. 24 6.1.- Sistema de Referencia 6.2.- Aleatorización 6.3.- Codificación Reed-Solomon 6.4.- Entrelazado Convolucional 6.5.- Modulación QAM Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM

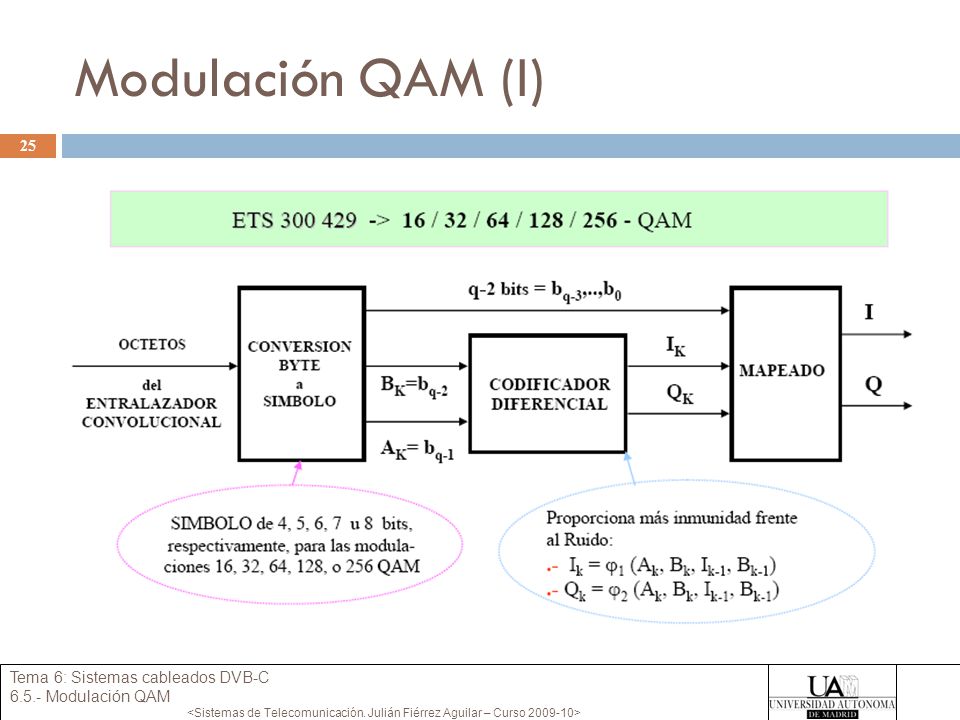

25. 25 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (I)

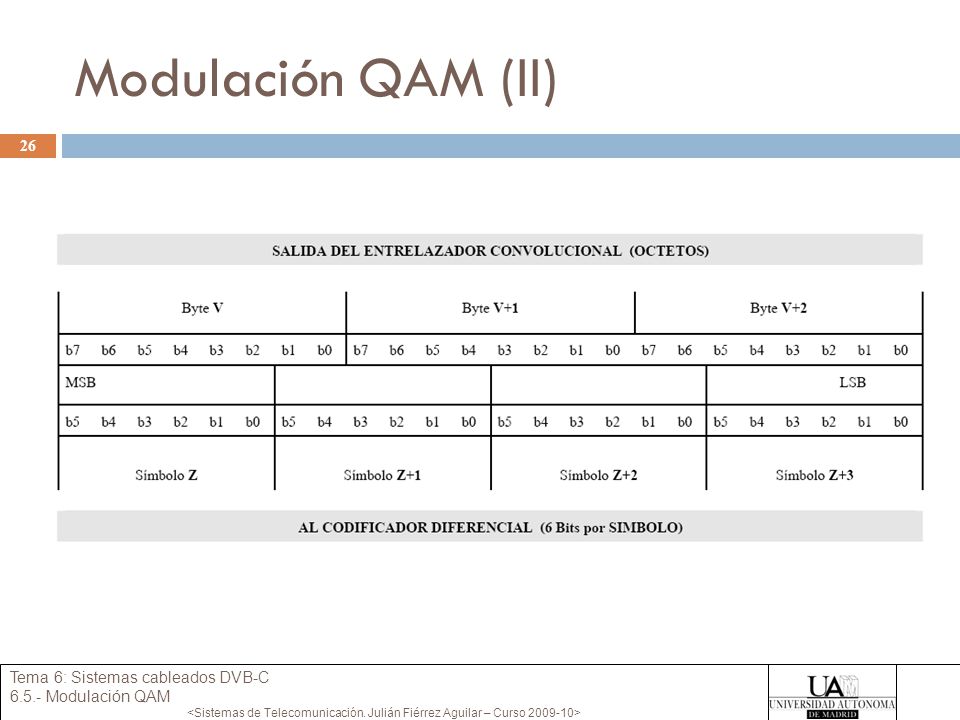

26. 26 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (II)

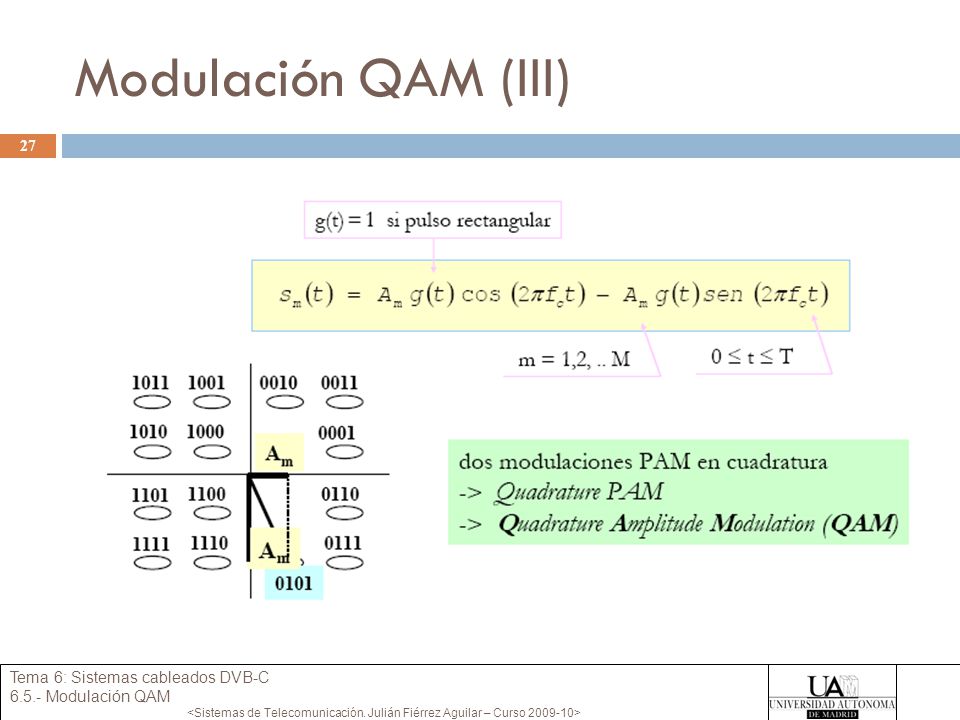

27. 27 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (III)

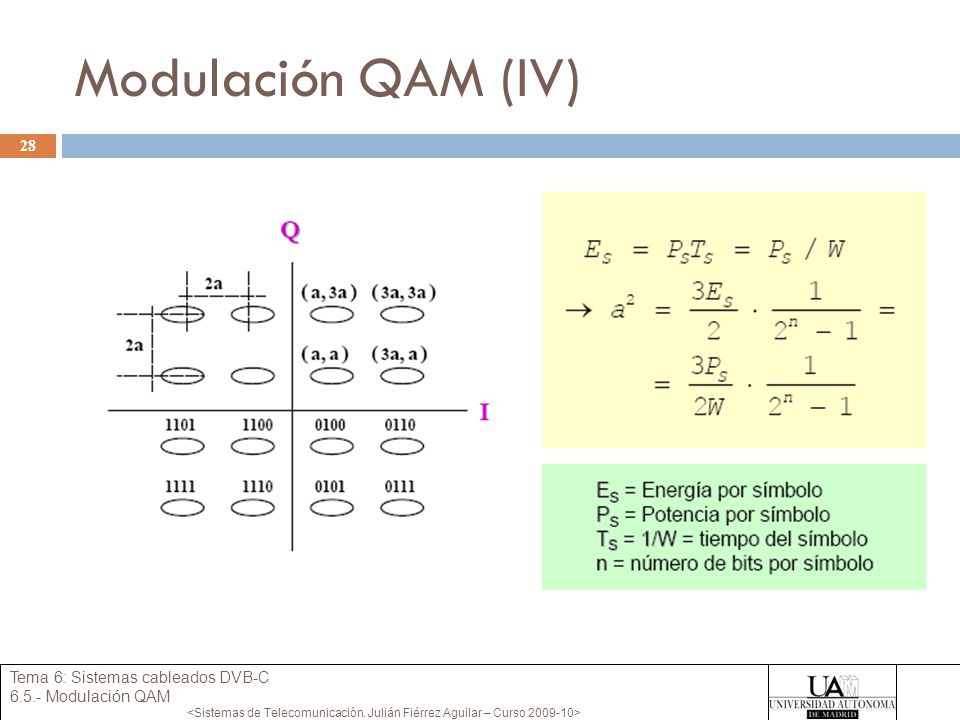

28. 28 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (IV)

29. 29 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (V)

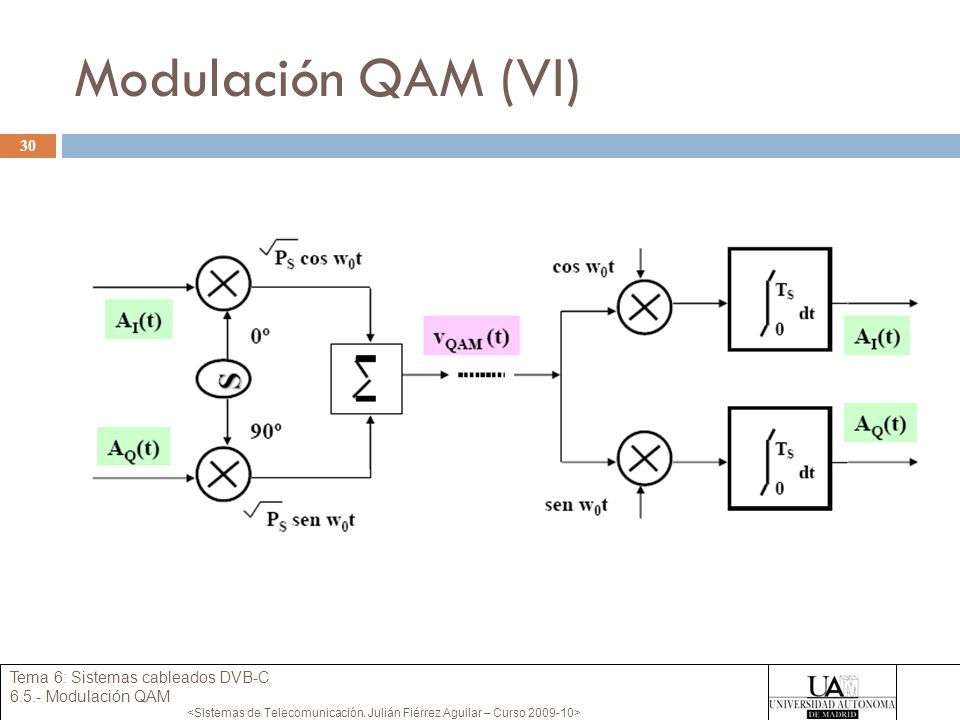

30. 30 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (VI)

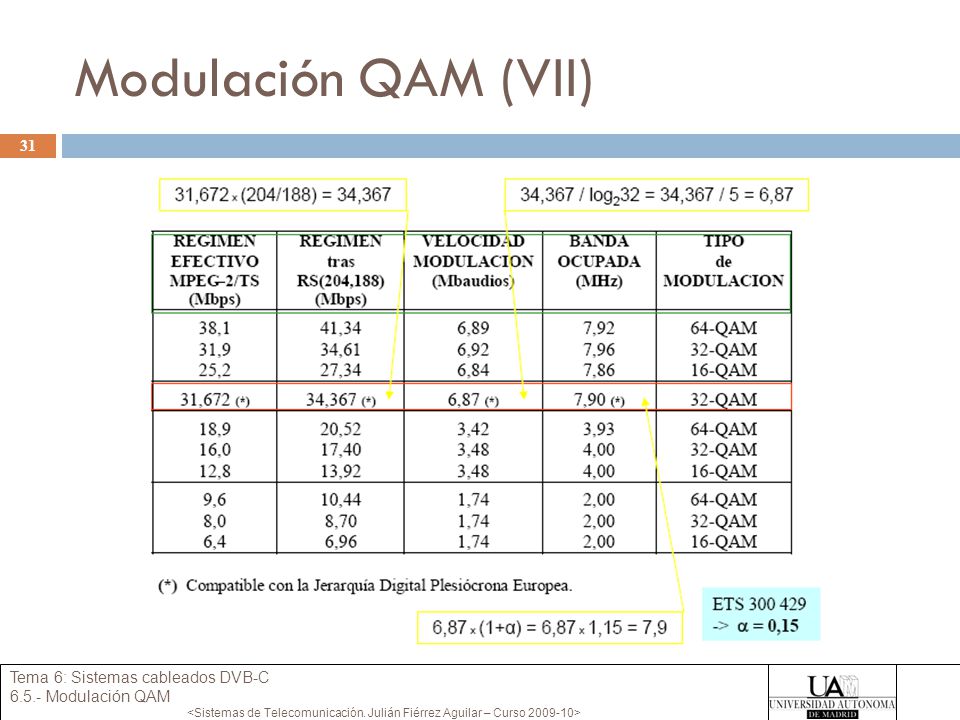

31. 31 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (VII)

32. 32 Tema 6: Sistemas cableados DVB-C 6.5.- Modulación QAM Modulación QAM (VIII)
