1 SEÑALIZACIÓN DE SEGURIDAD Norma Boliviana NB 55001 PREVENCIÓN Y CALCULOS DE RIESGO POR OPERACIÓN DE MAQUINAS Y EQUIPOS SEGURIDAD INDUSTRIAL Y MEDIO AMBIENTE SEI-200 DOCENTE: Juan B. Caspa

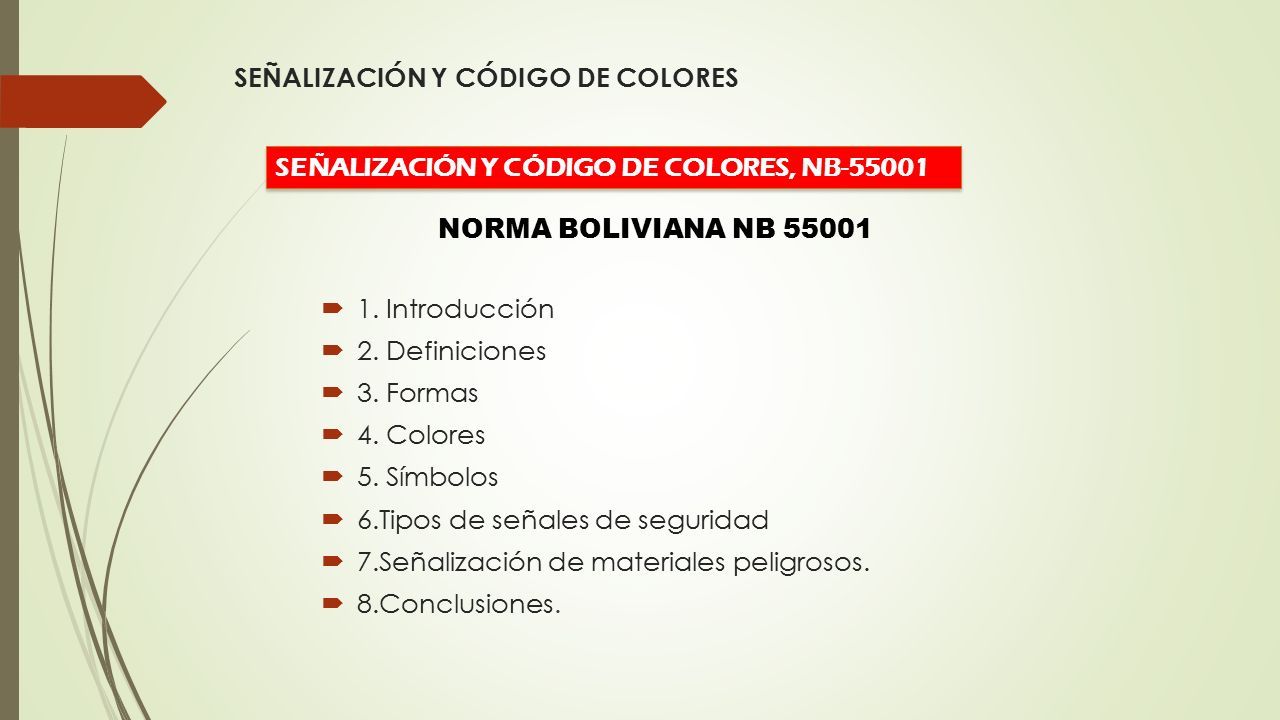

2 SEÑALIZACIÓN Y CÓDIGO DE COLORES  1. Introducción  2. Definiciones  3. Formas  4. Colores  5. Símbolos  6.Tipos de señales de seguridad  7.Señalización de materiales peligrosos.  8.Conclusiones. SEÑALIZACIÓN Y CÓDIGO DE COLORES, NB-55001 NORMA BOLIVIANA NB 55001

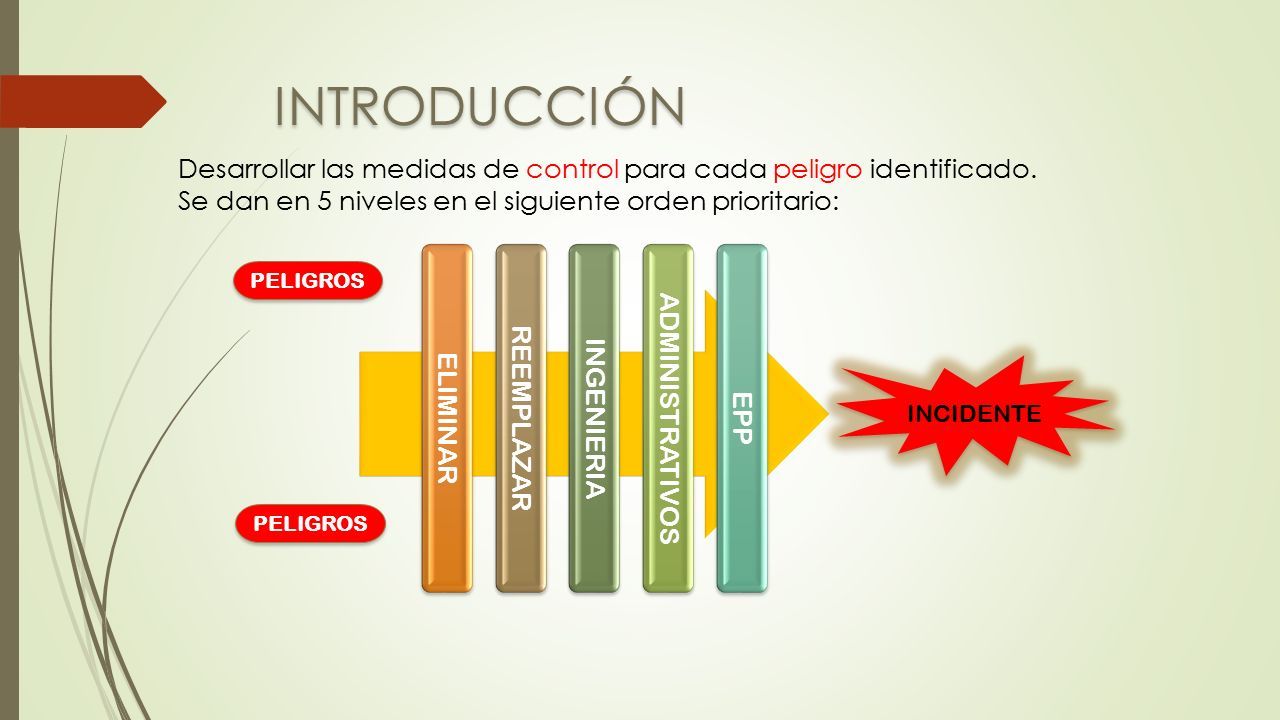

3 INTRODUCCIÓN Desarrollar las medidas de control para cada peligro identificado. Se dan en 5 niveles en el siguiente orden prioritario: ELIMINAR REEMPLAZAR INGENIERIA ADMINISTRATIVOS EPP PELIGROS INCIDENTE

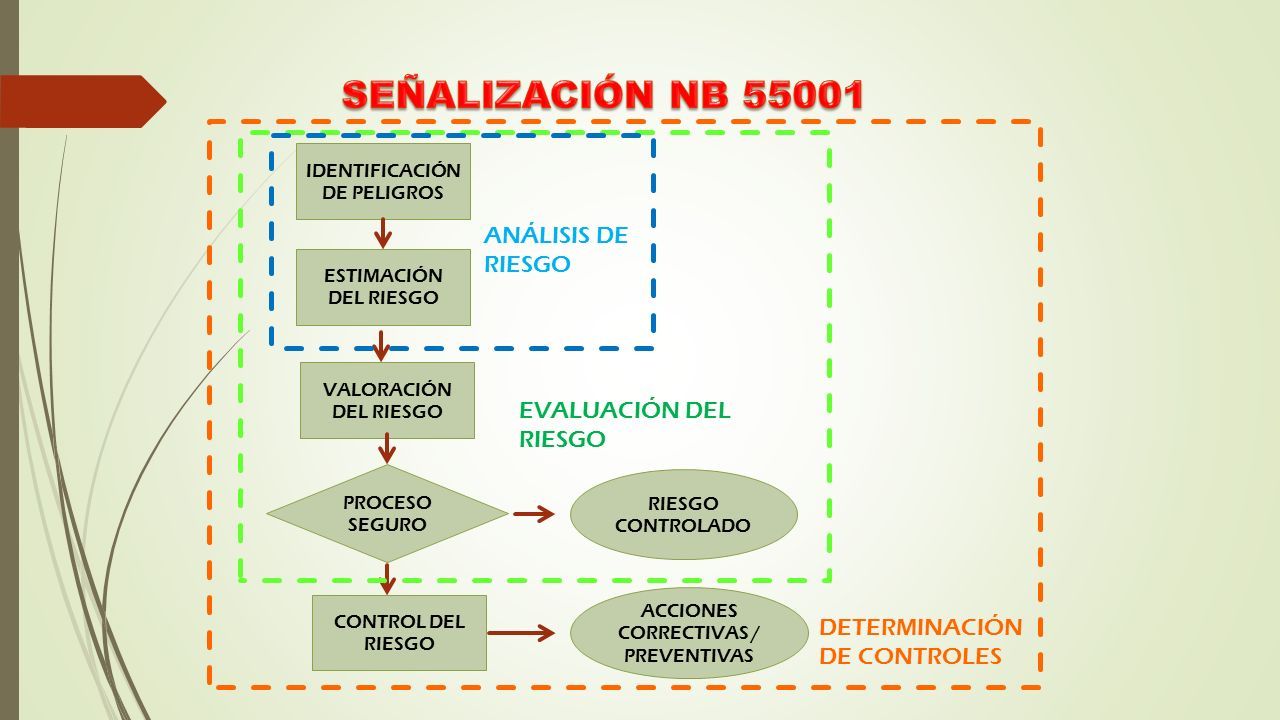

4 IDENTIFICACIÓN DE PELIGROS ESTIMACIÓN DEL RIESGO VALORACIÓN DEL RIESGO CONTROL DEL RIESGO PROCESO SEGURO RIESGO CONTROLADO ACCIONES CORRECTIVAS / PREVENTIVAS ANÁLISIS DE RIESGO EVALUACIÓN DEL RIESGO DETERMINACIÓN DE CONTROLES

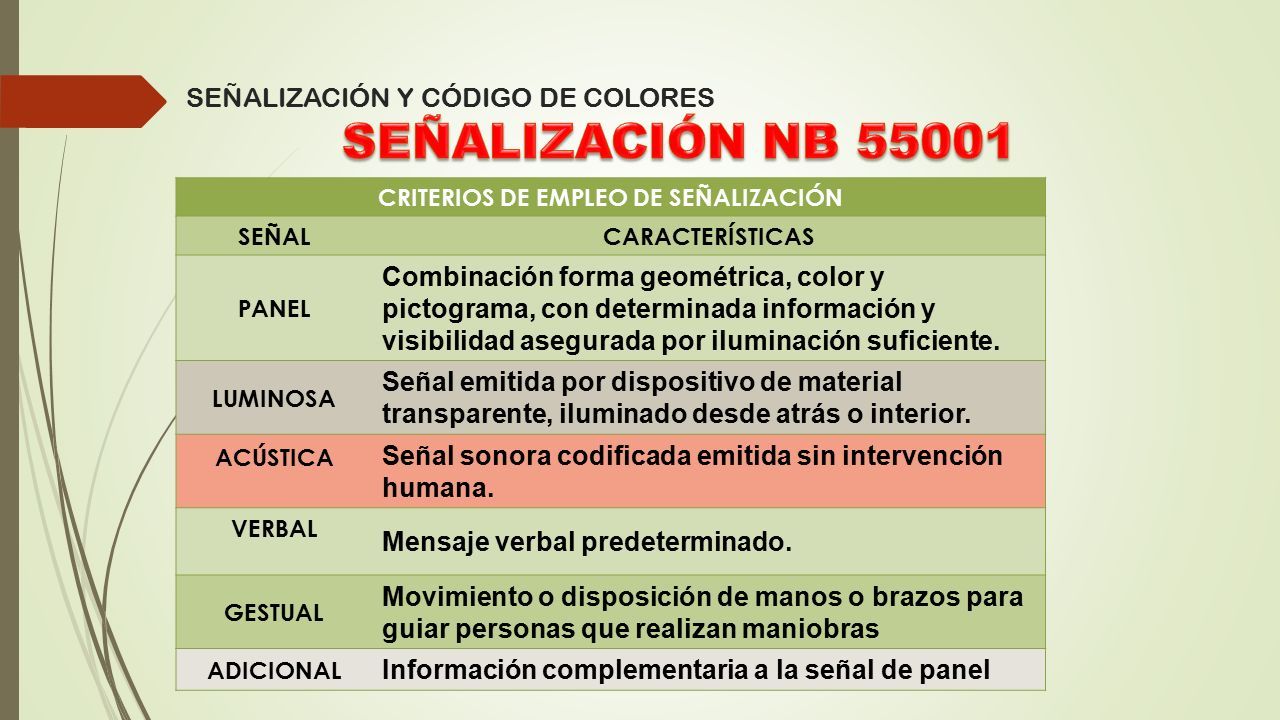

5 SEÑALIZACIÓN Y CÓDIGO DE COLORES CRITERIOS DE EMPLEO DE SEÑALIZACIÓN SEÑAL CARACTERÍSTICAS PANEL Combinación forma geométrica, color y pictograma, con determinada información y visibilidad asegurada por iluminación suficiente. LUMINOSA Señal emitida por dispositivo de material transparente, iluminado desde atrás o interior. ACÚSTICA Señal sonora codificada emitida sin intervención humana. VERBAL Mensaje verbal predeterminado. GESTUAL Movimiento o disposición de manos o brazos para guiar personas que realizan maniobras ADICIONAL Información complementaria a la señal de panel

6 INTRODUCCIÓN  Es el conjunto de estímulos que condicionan la actuación del individuo que los recibe frente a unas circunstancias (riesgos, protecciones necesarias a utilizar etc) que se pretende resaltar.

7 SEÑALIZACIÓN Y CÓDIGO DE COLORES Señal que por la combinación de una FORMA GEOMÉTRICA y de un COLOR, proporcionan una indicación general relativa a la seguridad y que, sí se añade un símbolo gráfico o un texto, proporciona una indicación particular relativa a las seguridad.

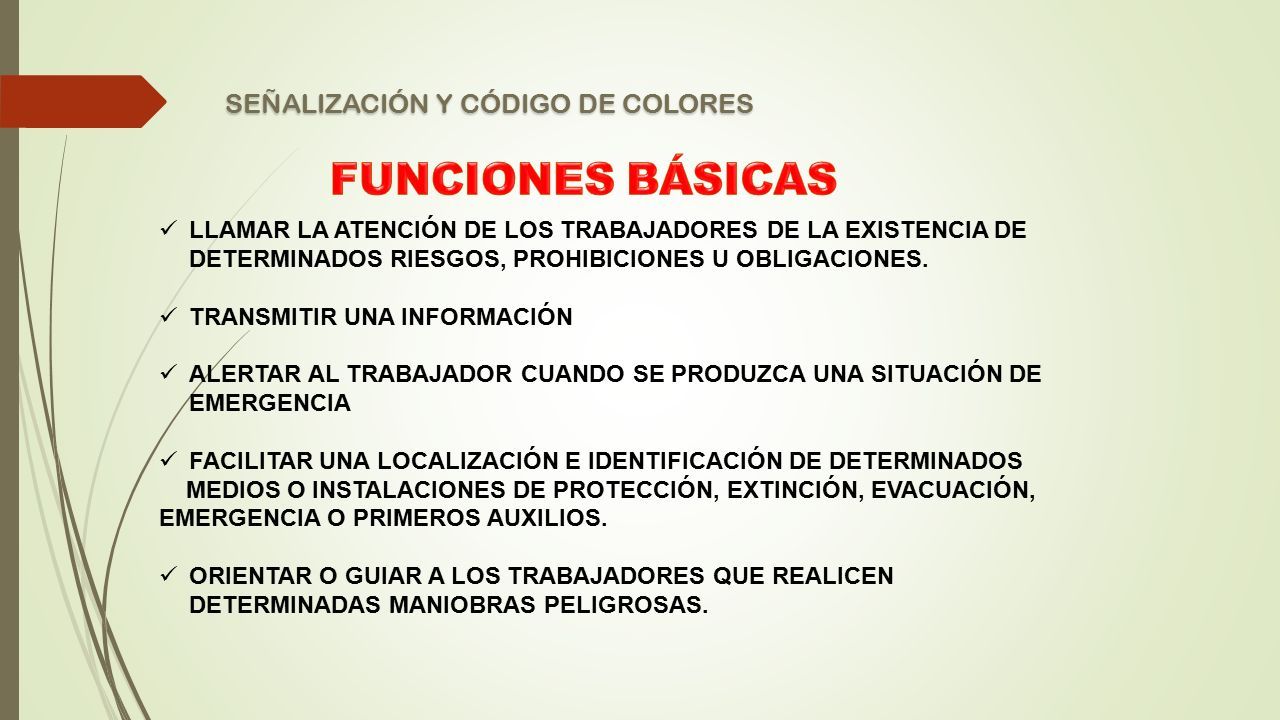

8 SEÑALIZACIÓN Y CÓDIGO DE COLORES LLAMAR LA ATENCIÓN DE LOS TRABAJADORES DE LA EXISTENCIA DE DETERMINADOS RIESGOS, PROHIBICIONES U OBLIGACIONES. TRANSMITIR UNA INFORMACIÓN ALERTAR AL TRABAJADOR CUANDO SE PRODUZCA UNA SITUACIÓN DE EMERGENCIA FACILITAR UNA LOCALIZACIÓN E IDENTIFICACIÓN DE DETERMINADOS MEDIOS O INSTALACIONES DE PROTECCIÓN, EXTINCIÓN, EVACUACIÓN, EMERGENCIA O PRIMEROS AUXILIOS. ORIENTAR O GUIAR A LOS TRABAJADORES QUE REALICEN DETERMINADAS MANIOBRAS PELIGROSAS.

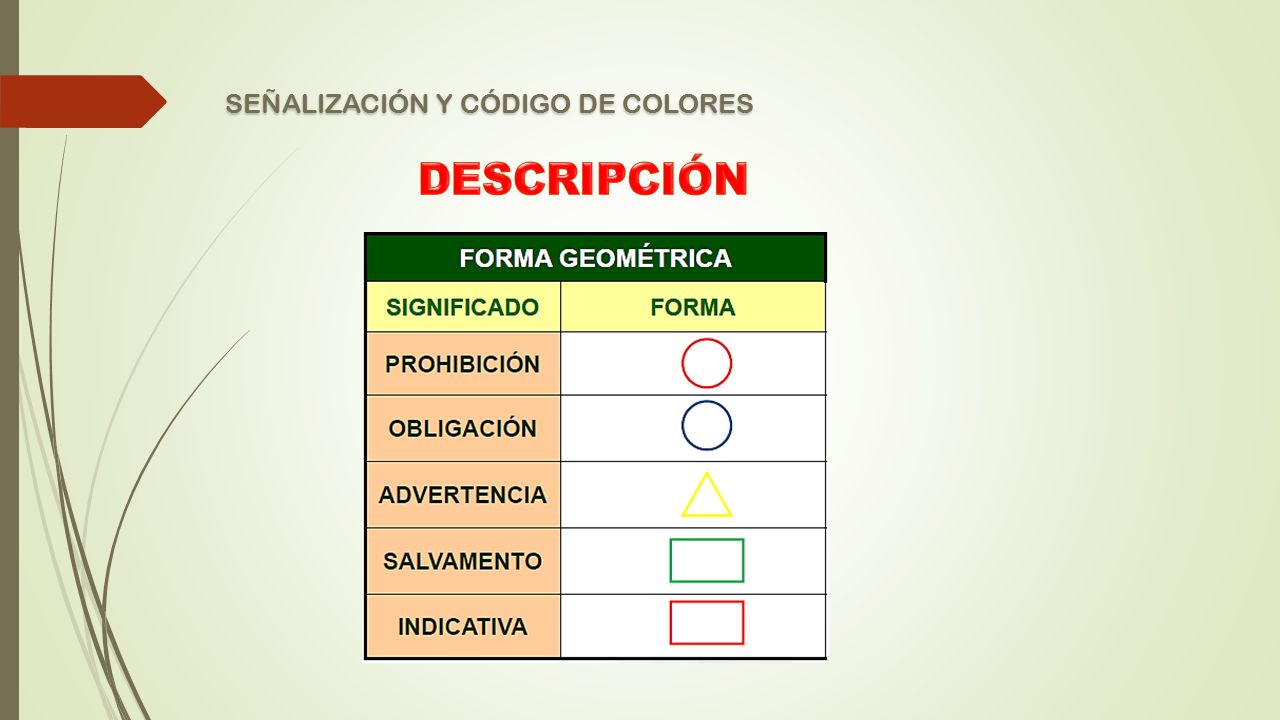

9 SEÑALIZACIÓN Y CÓDIGO DE COLORES

10

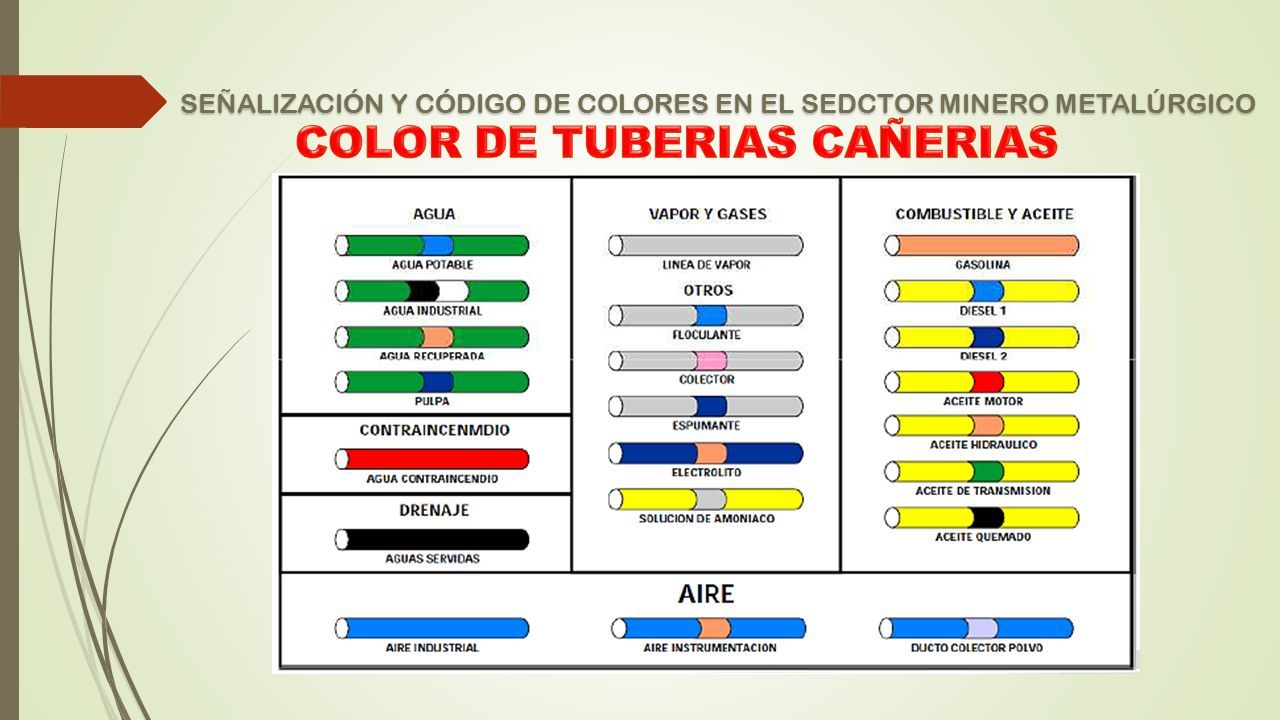

11 SEÑALIZACIÓN Y CÓDIGO DE COLORES EN EL SEDCTOR MINERO METALÚRGICO

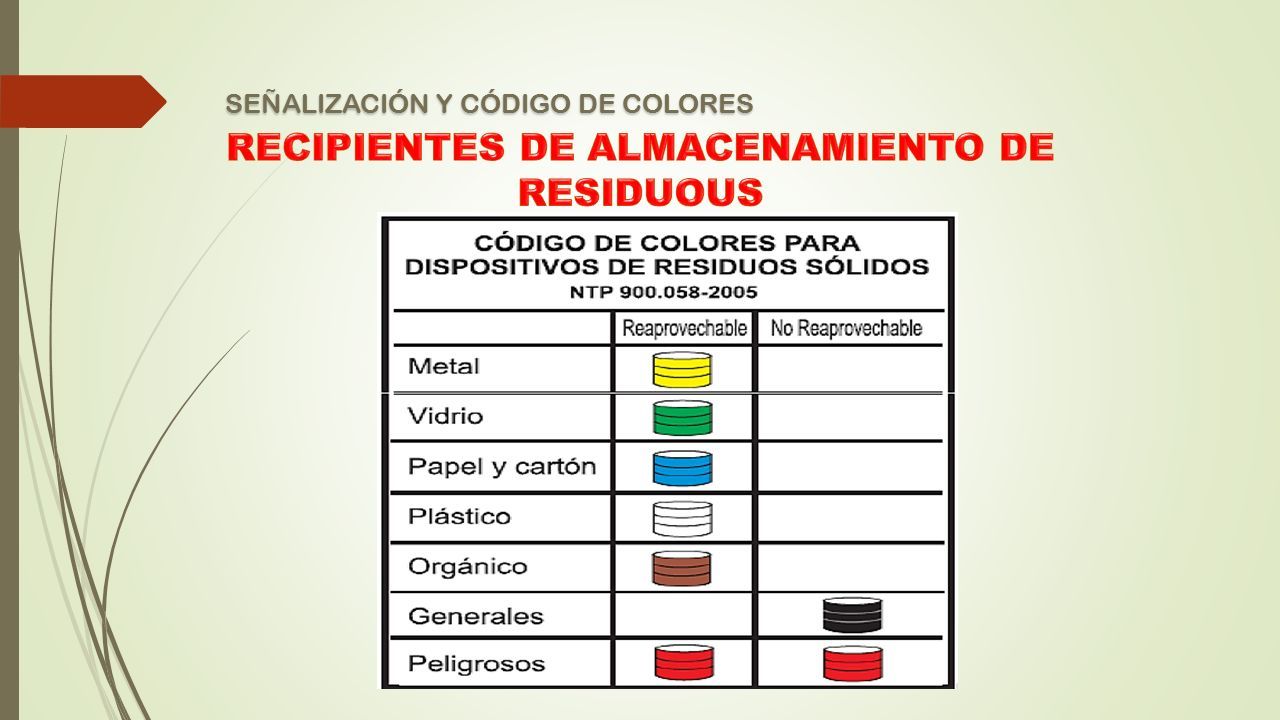

12 SEÑALIZACIÓN Y CÓDIGO DE COLORES

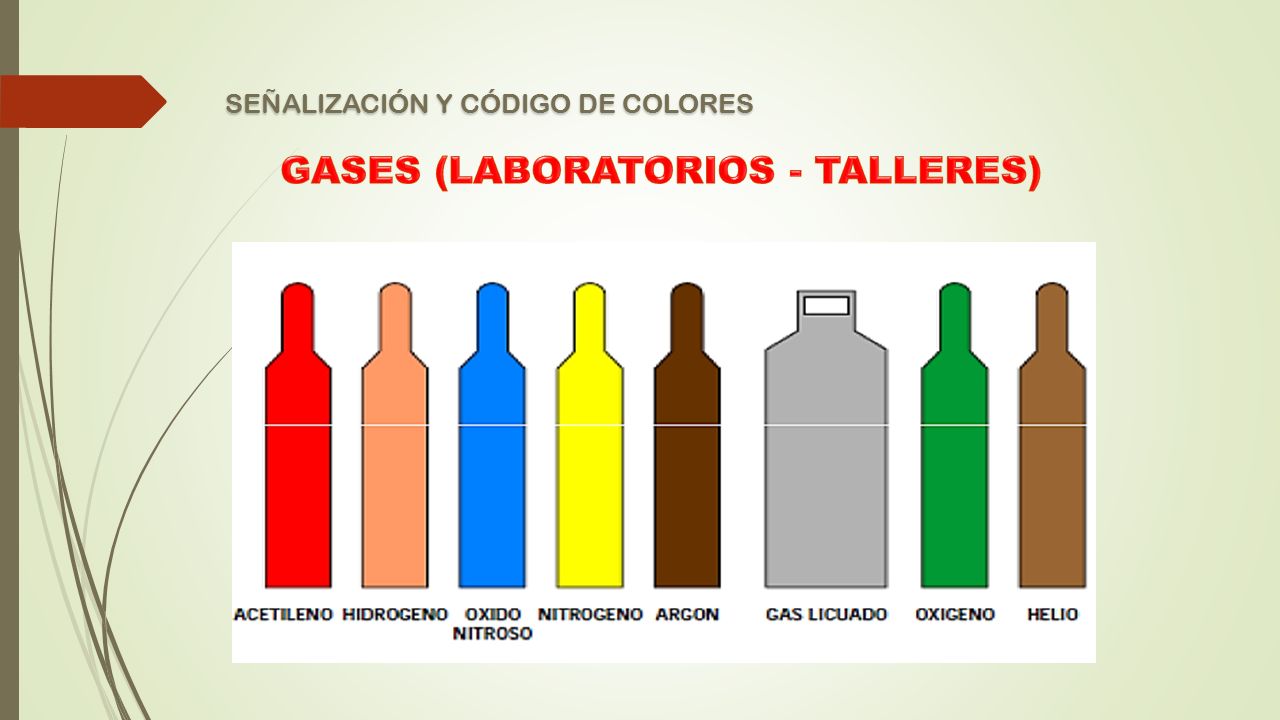

13

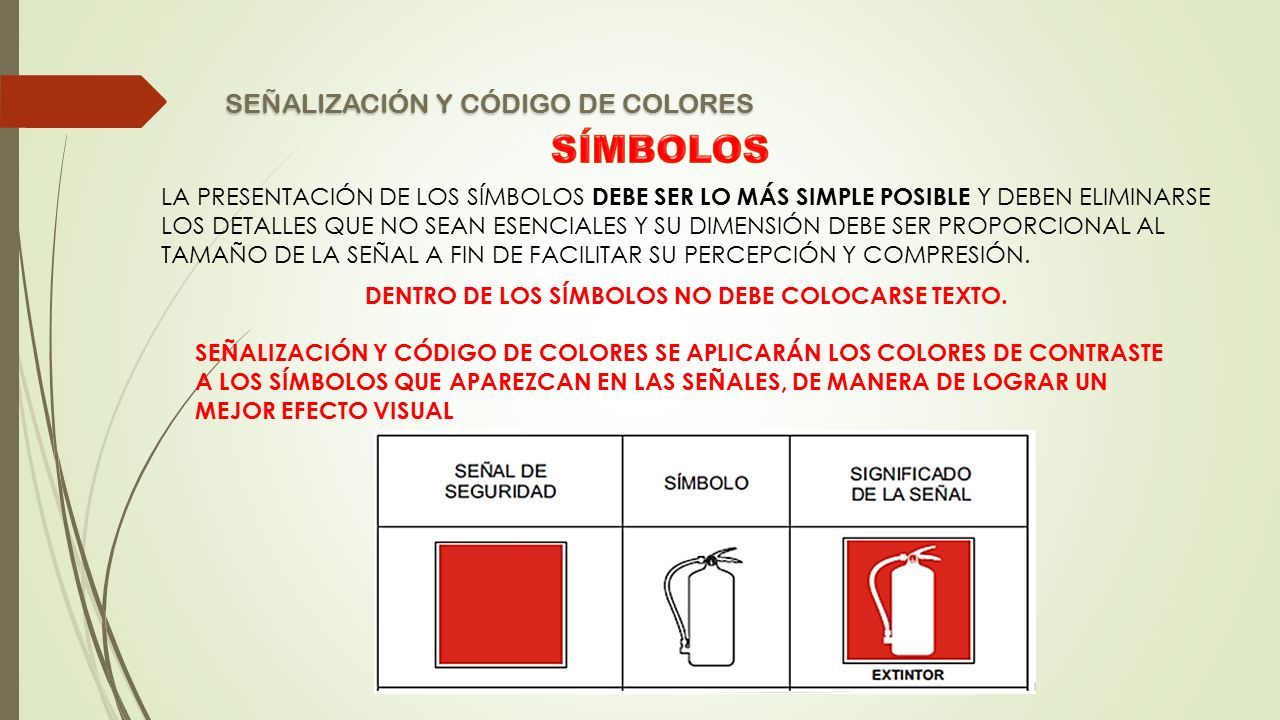

14 LA PRESENTACIÓN DE LOS SÍMBOLOS DEBE SER LO MÁS SIMPLE POSIBLE Y DEBEN ELIMINARSE LOS DETALLES QUE NO SEAN ESENCIALES Y SU DIMENSIÓN DEBE SER PROPORCIONAL AL TAMAÑO DE LA SEÑAL A FIN DE FACILITAR SU PERCEPCIÓN Y COMPRESIÓN. DENTRO DE LOS SÍMBOLOS NO DEBE COLOCARSE TEXTO. SEÑALIZACIÓN Y CÓDIGO DE COLORES SE APLICARÁN LOS COLORES DE CONTRASTE A LOS SÍMBOLOS QUE APAREZCAN EN LAS SEÑALES, DE MANERA DE LOGRAR UN MEJOR EFECTO VISUAL

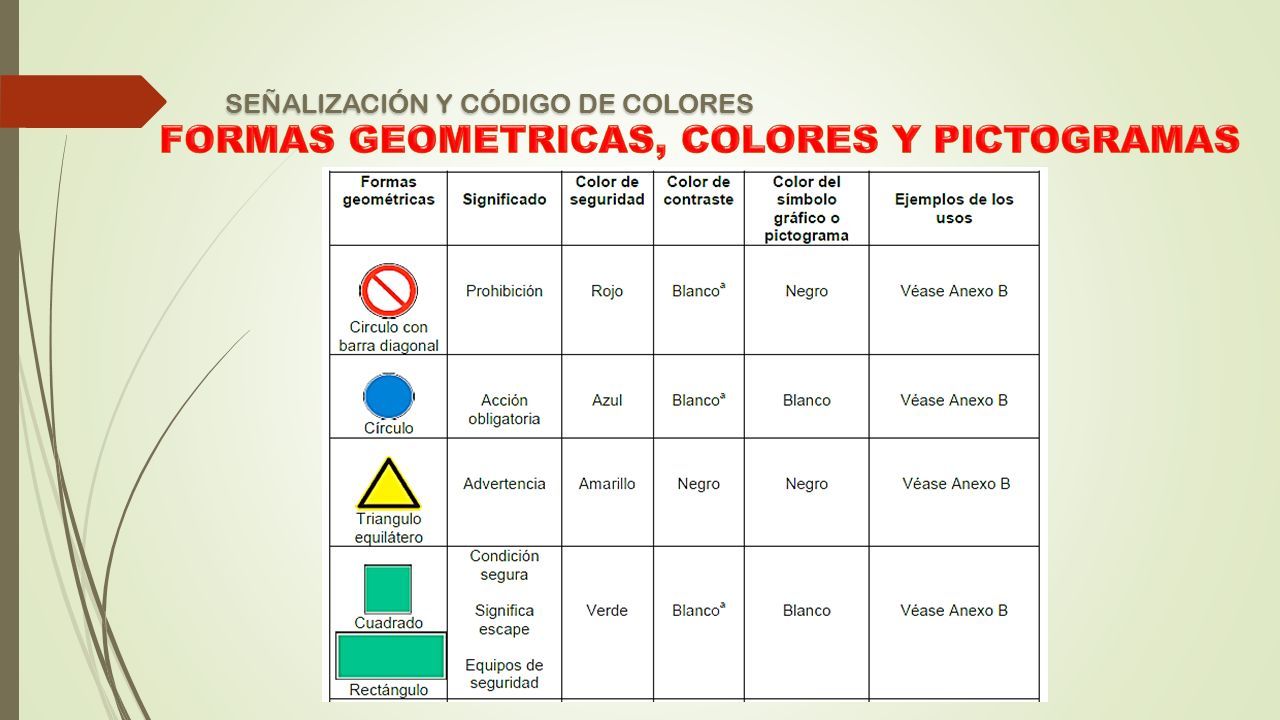

15 SEÑALIZACIÓN Y CÓDIGO DE COLORES

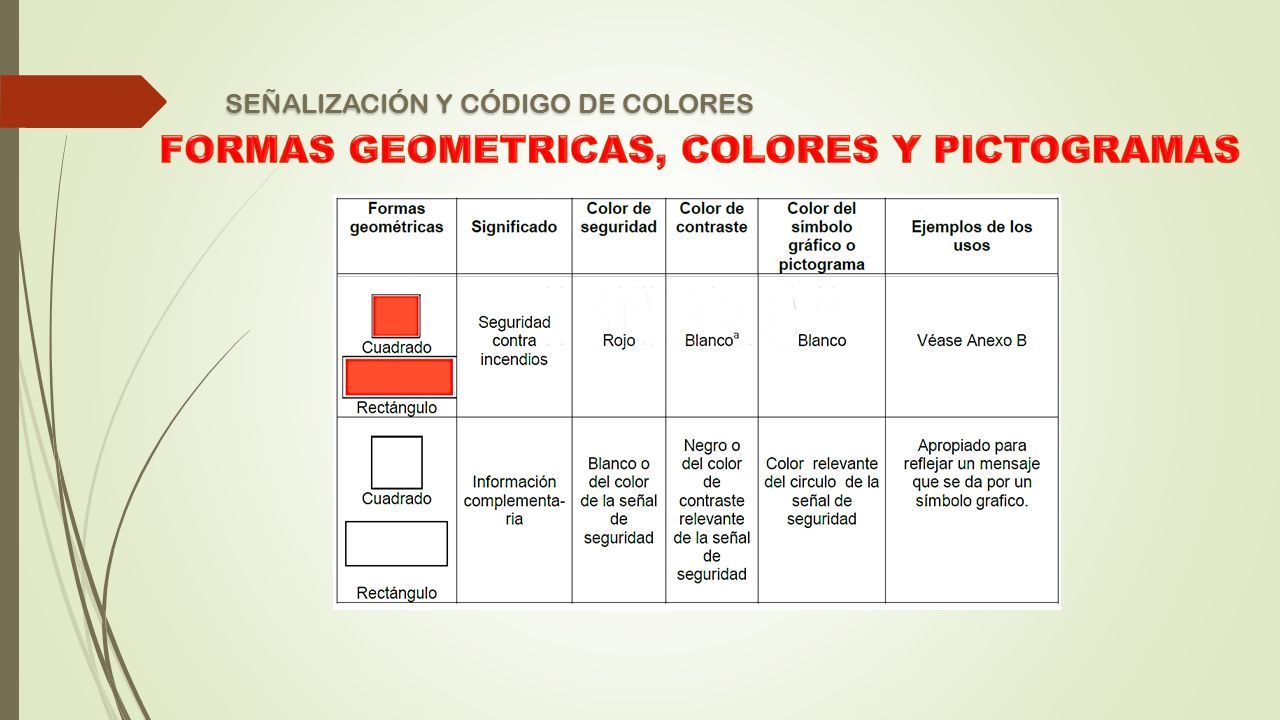

16

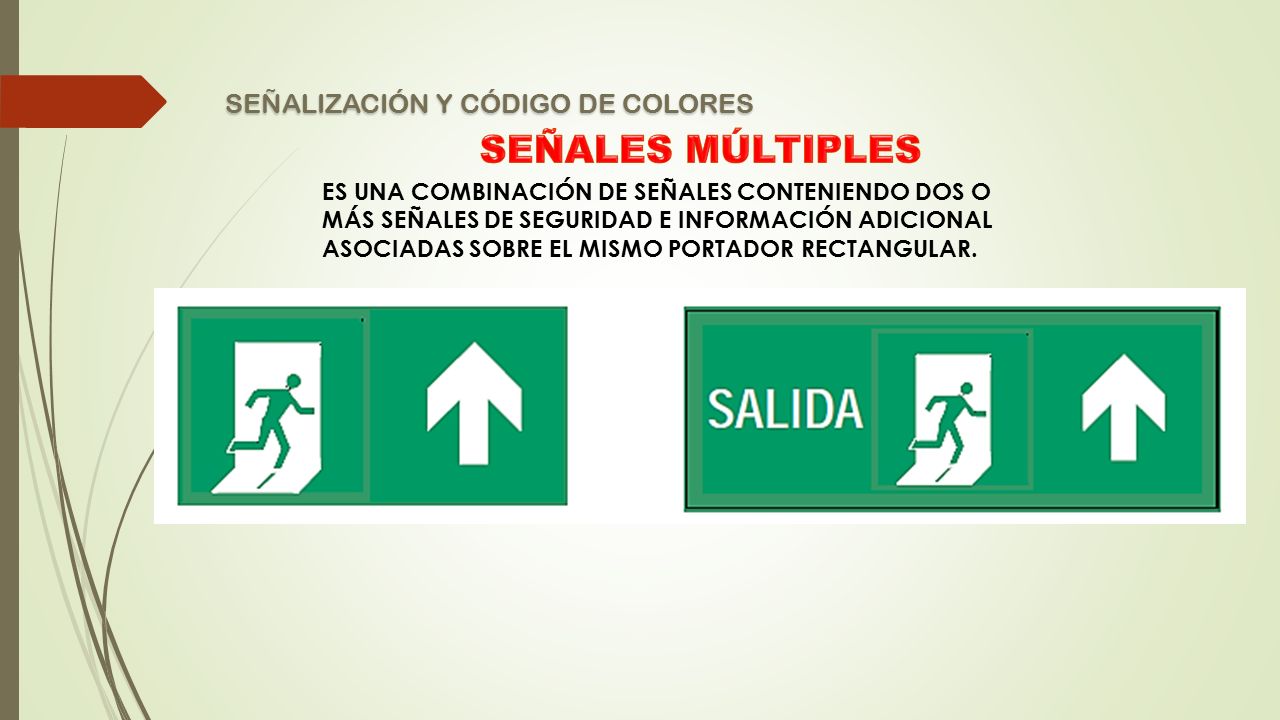

17 ES UNA COMBINACIÓN DE SEÑALES CONTENIENDO DOS O MÁS SEÑALES DE SEGURIDAD E INFORMACIÓN ADICIONAL ASOCIADAS SOBRE EL MISMO PORTADOR RECTANGULAR.

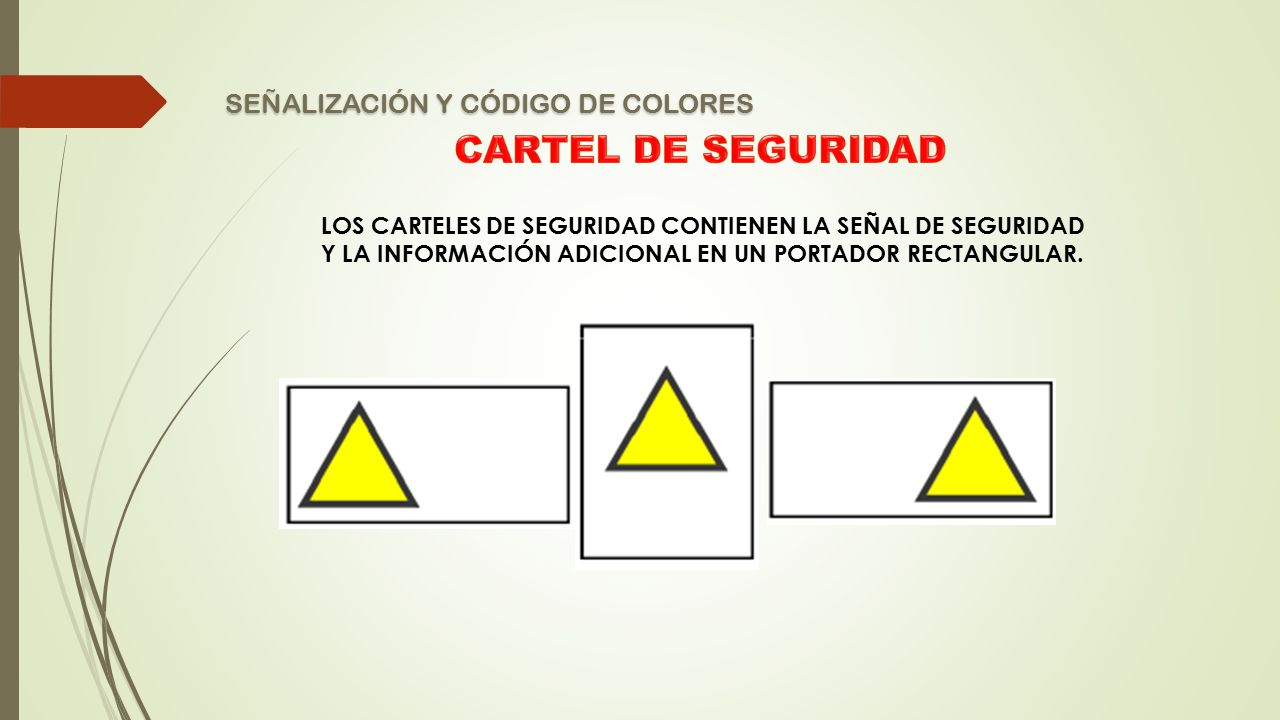

18 SEÑALIZACIÓN Y CÓDIGO DE COLORES LOS CARTELES DE SEGURIDAD CONTIENEN LA SEÑAL DE SEGURIDAD Y LA INFORMACIÓN ADICIONAL EN UN PORTADOR RECTANGULAR.

19 SEÑALIZACIÓN Y CÓDIGO DE COLORES

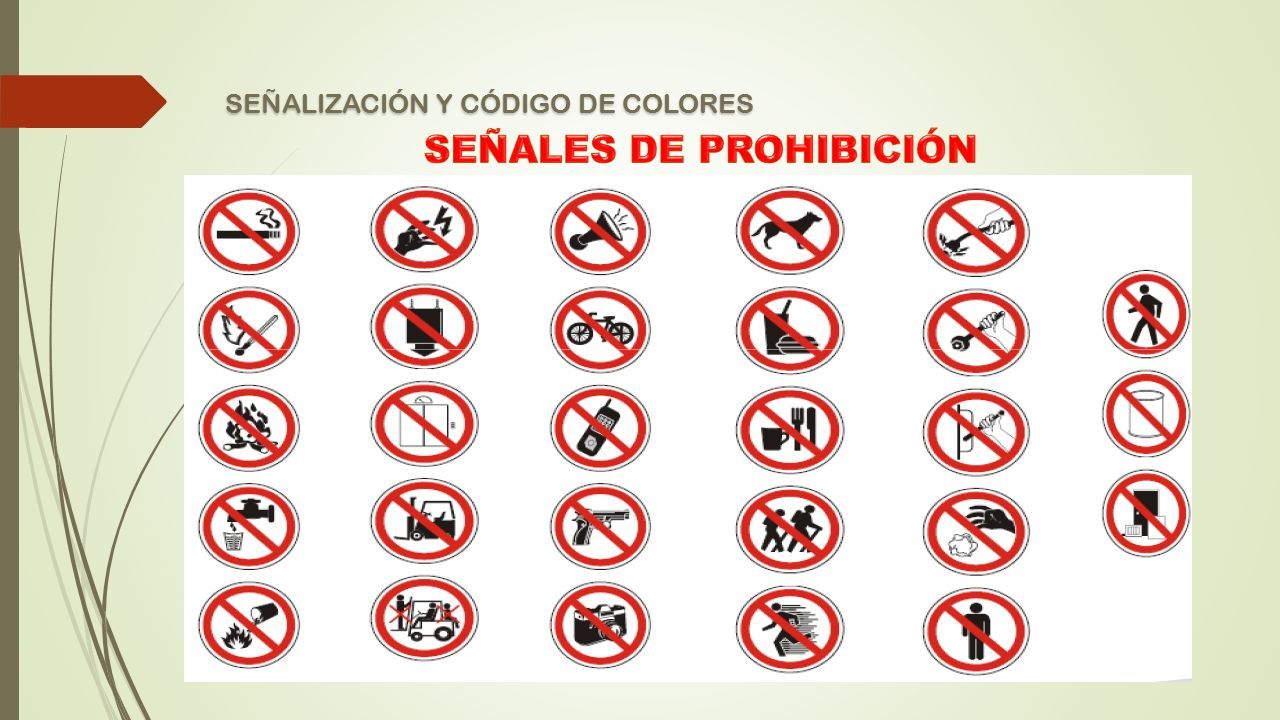

20

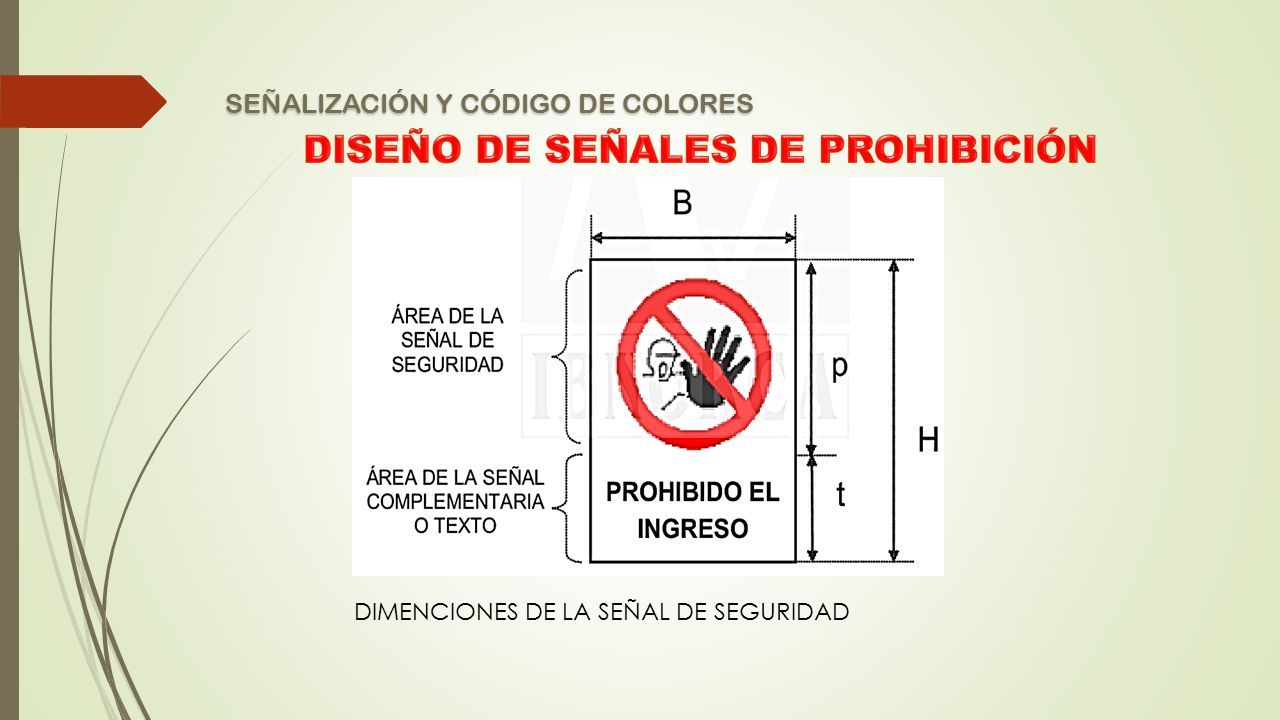

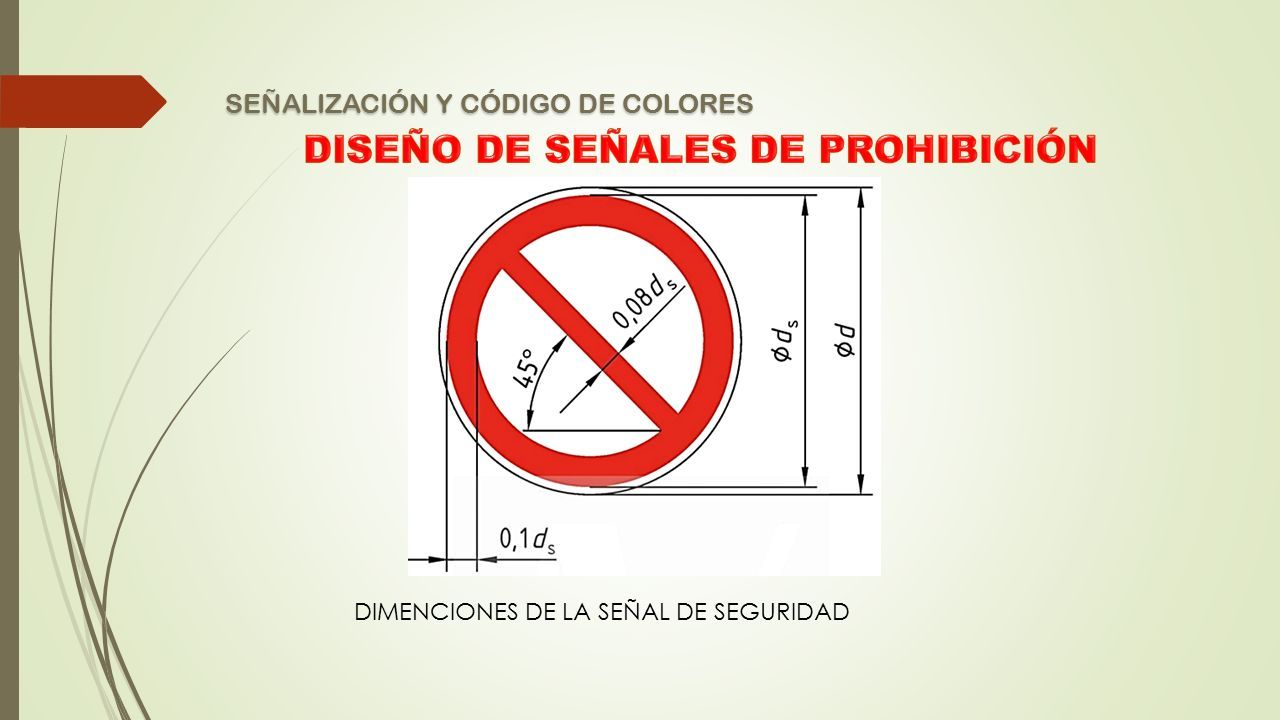

21 DIMENCIONES DE LA SEÑAL DE SEGURIDAD

22 SEÑALIZACIÓN Y CÓDIGO DE COLORES DIMENCIONES DE LA SEÑAL DE SEGURIDAD

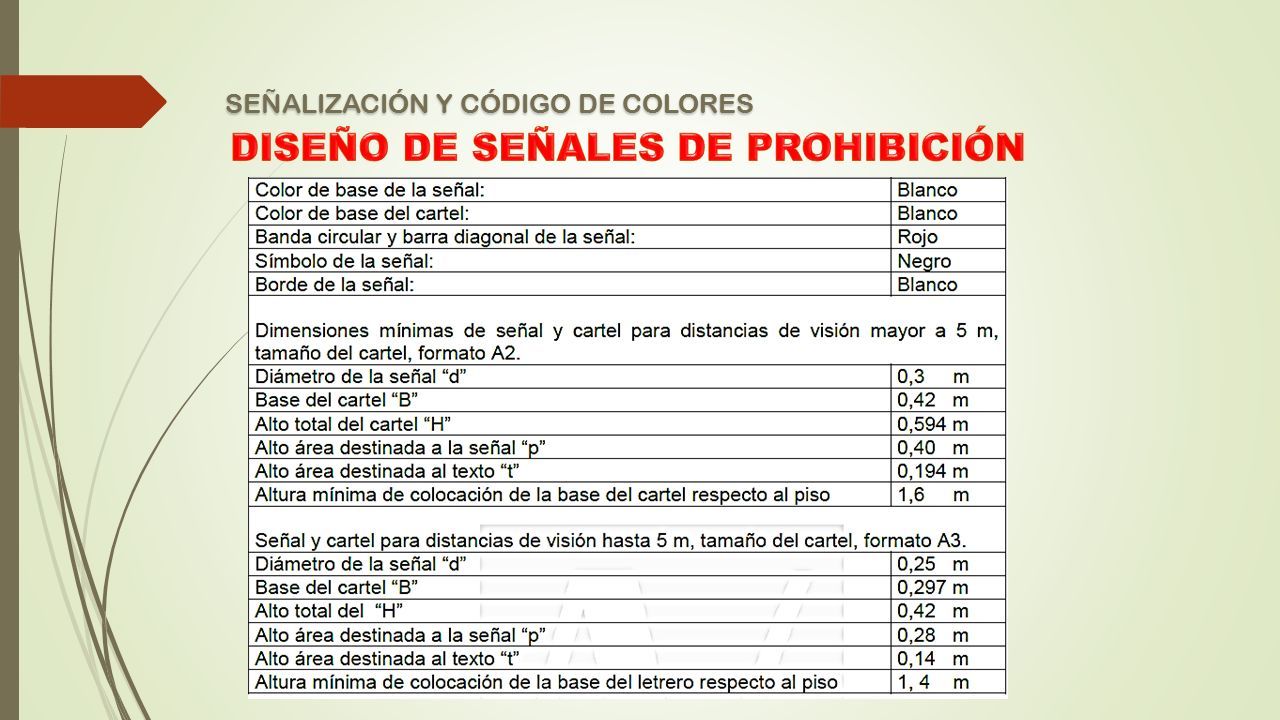

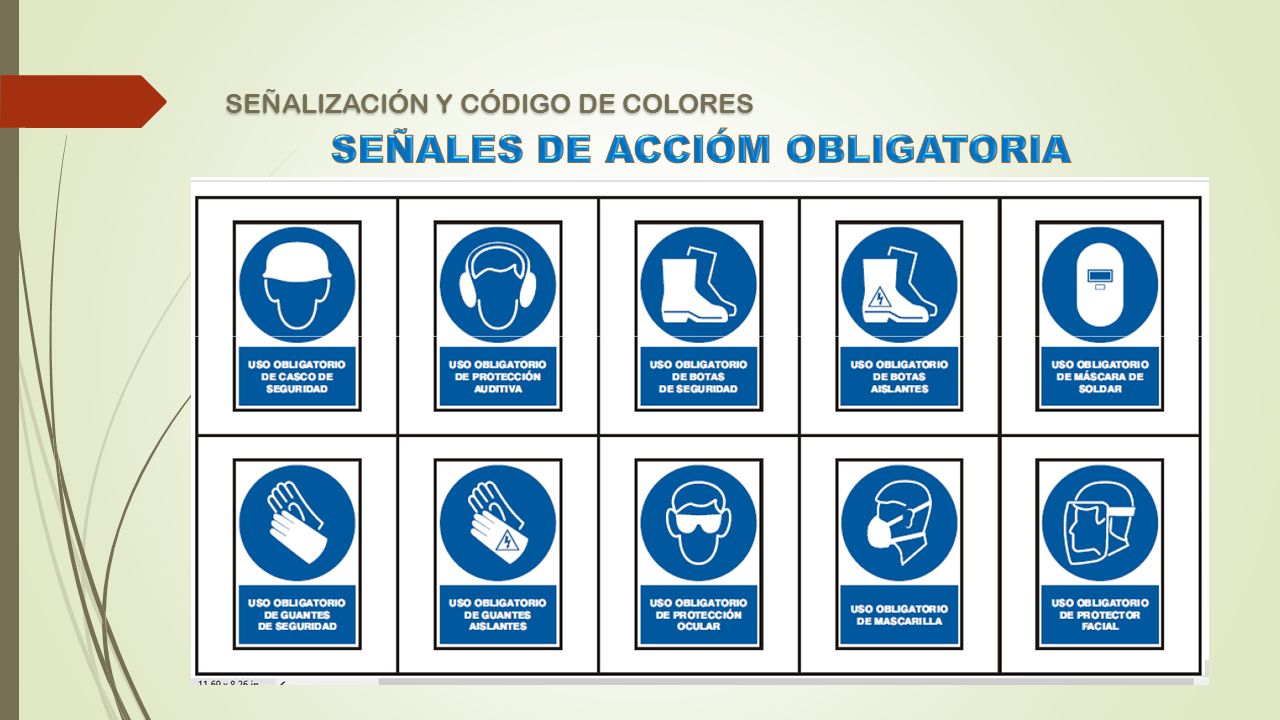

23 SEÑALIZACIÓN Y CÓDIGO DE COLORES

24

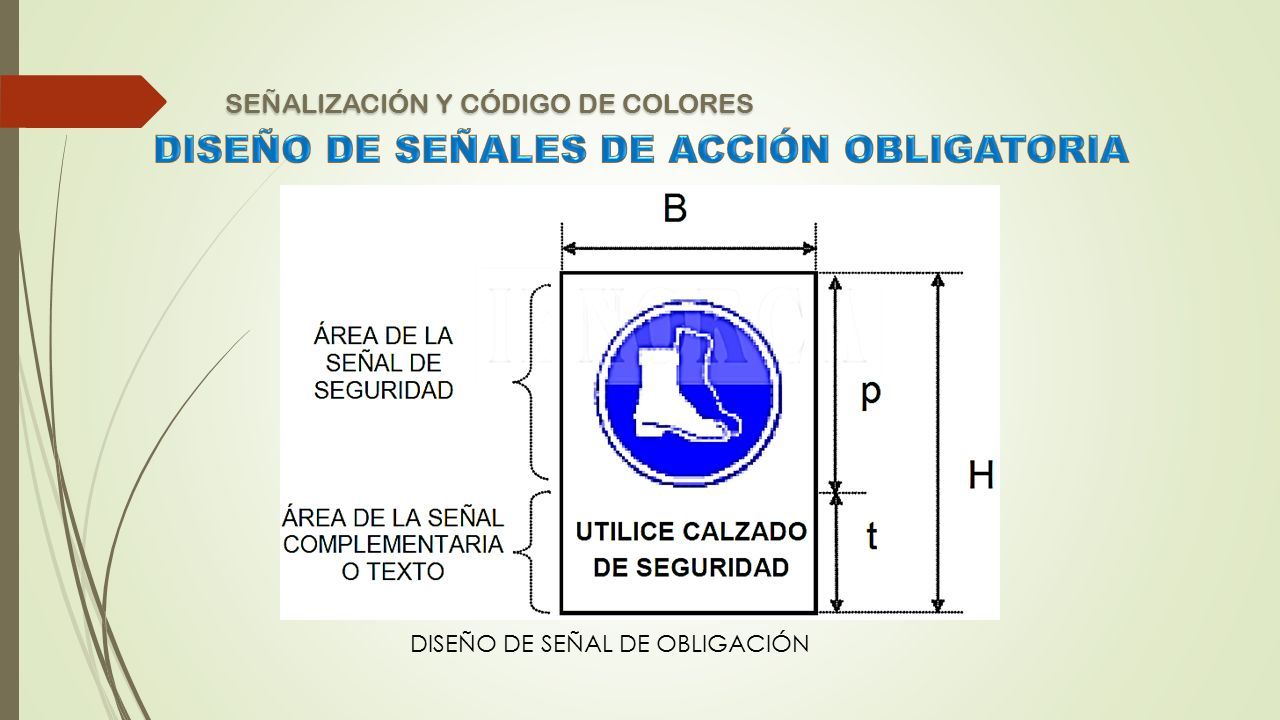

25 DISEÑO DE SEÑAL DE OBLIGACIÓN

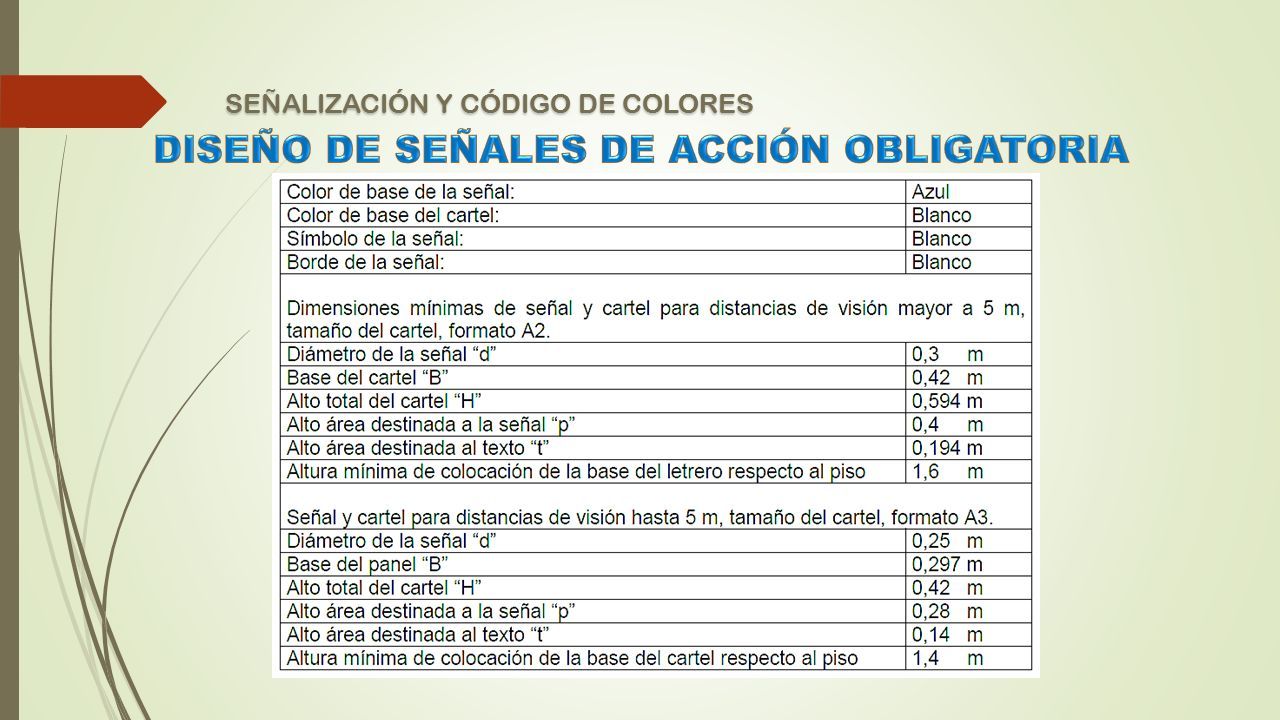

26 SEÑALIZACIÓN Y CÓDIGO DE COLORES DISEÑO DE SEÑAL DE OBLIGACIÓN

27 SEÑALIZACIÓN Y CÓDIGO DE COLORES

28

29

30

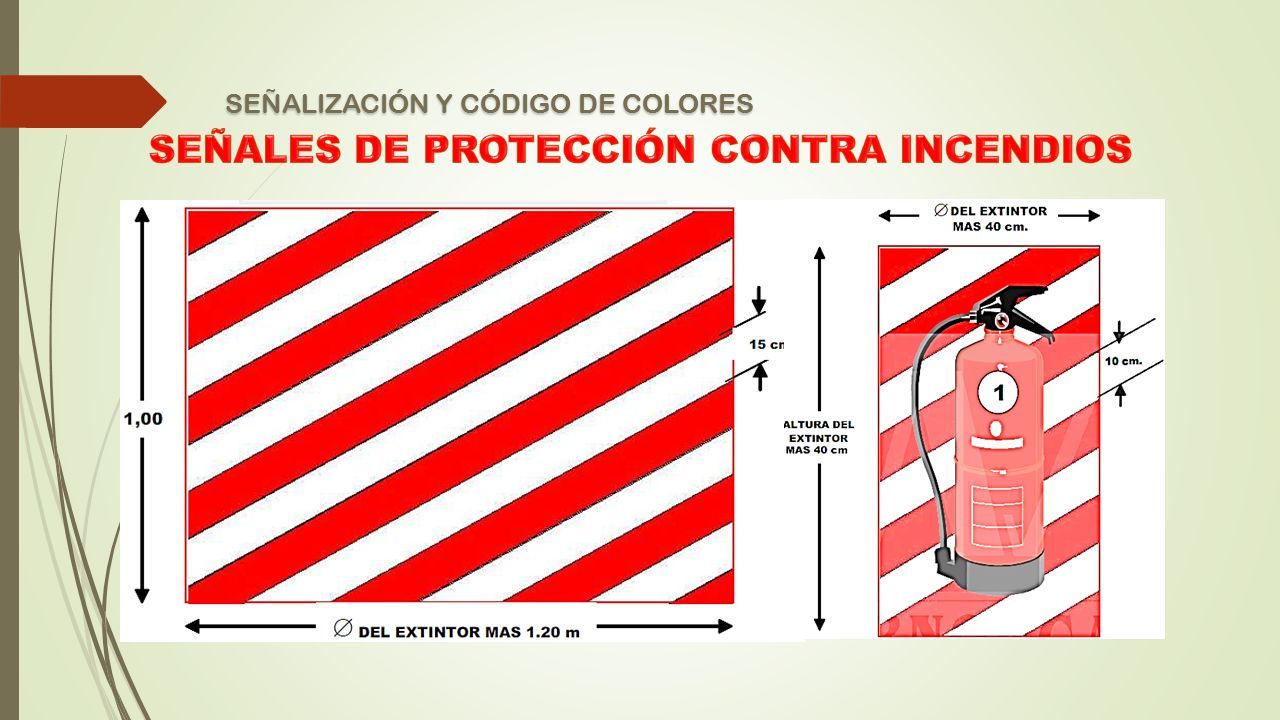

31

32

33 GRACIAS…
