1. Wykład I Podstawowe informacje Wprowadzenie do metrologii

2. Krzysztof Kucab B1L, s. 215 kkucab@ur.edu.pl Konsultacje: Pn.10 00 -11 00 Śr.8 30 -9 30

3. Piątek, 14 X 2016 godz. 16 00 SZKOLENIE BHP s. 126, B1

4. Plan wykładu –zalecana literatura; –oddziaływania fundamentalne; –czym jest metrologia?; –wielkości fizyczne i ich jednostki; –układy jednostek; –matematyka w metrologii: pochodne i całki – podstawowe wiadomości.

5. Zalecana literatura J. Olędzki, Podstawy metrologii, Skrypt wykładu, wyd. 4 poprawione, Politechnika Warszawska, Warszawa 2010 T. Sałaciński, Elementy metrologii wielkości geometrycznych. Przykłady i zadania, OWPW, Warszawa 2006. J. Jaworski, Matematyczne podstawy metrologii, WNT, Warszawa 1979. J. Piotrowski, Podstawy metrologii, PWN, Warszawa 1976.

6. Zalecana literatura T. Sidor, Podstawy metrologii. Przegląd metod i przyrządów pomiarowych, WSZOP, Katowice 2008. W. Jakubiec, J. Malinowski, Metrologia wielkości geometrycznych, WNT, Warszawa 2004. T. Stacewicz, A. Kotlicki, Elektronika w laboratorium naukowym, PWN, Warszawa 1994. H. Szydłowski, Pomiary fizyczne, PWN, Warszawa 2004. J.R. Taylor, Wstęp do analizy błędu pomiarowego, PWN, Warszawa 1999.

9. Oddziaływania fundamentalne Fundamentalne i uniwersalne właściwości materii i zjawisk w otaczającym nas Świecie wynikają ze wzajemnych oddziaływań podstawowych (fundamentalnych) między elementarnymi składnikami materii. Na chwilę obecną wyróżniamy cztery podstawowe oddziaływania występujące w Przyrodzie. Wciąż jednak trwają intensywne badania mające na celu próbę unifikacji tych oddziaływań.

10. Oddziaływania fundamentalne 1.Oddziaływanie grawitacyjne ma podstawowe znaczenie w ruchu ciał niebieskich oraz przy opisie ruchu ciał na Ziemi; jego nośnikiem jest hipotetyczna cząstka nazywana grawitonem; występuje pomiędzy ciałami obdarzonymi masą; jego zasięg jest nieograniczony przestrzennie.

11. Oddziaływania fundamentalne 2. Oddziaływanie elektromagnetyczne jest „odpowiedzialne” za emisję i absorpcję promieniowania elektromagnetycznego, tarcie, czy sprężystość; jego nośnikiem jest foton; występuje pomiędzy ładunkami elektrycznymi i momentami magnetycznymi; jego zasięg jest nieograniczony przestrzennie.

12. Oddziaływania fundamentalne 3. Oddziaływanie słabe jest „odpowiedzialne” za spontaniczną przemianę  jąder atomowych (radioaktywność), rozpad wielu cząstek elementarnych, np. mionu czy cząstek dziwnych; jego nośnikami są bozony W oraz Z; występuje pomiędzy leptonami i kwarkami; jego zasięg jest ograniczony przestrzennie do odległości rzędu 10 -18 m.

13. Oddziaływania fundamentalne 4. Oddziaływanie silne (jądrowe) jest „odpowiedzialne” za związanie nukleonów w trwałe układy, reakcje między cząstkami elementarnymi oraz ich rozpady; jego nośnikami są gluony; występuje pomiędzy kwarkami, antykwarkami i gluonami; jego zasięg jest ograniczony przestrzennie do odległości rzędu 10 -15 m (rozmiar jądra atomowego).

14. Czym jest metrologia? Metrologia (  – miara,  – słowo, nauka) to nauka dotycząca sposobów dokonywania pomiarów oraz zasad interpretacji uzyskanych wyników. Metrologia, jako gałąź techniki dostarcza przede wszystkim urządzeń pomiarowych do realizacji procedur mających na celu ilościową ocenę zjawisk fizycznych. Pomiarem nazywamy proces poznawczy polegający na porównaniu wielkości mierzonej za pomocą doświadczenia fizycznego z pewną jej wartością obraną za jednostkę (wzorcem).

15. Czym jest metrologia? Istnieją dwie główne klasy wzorców jednostek miar: 1.Definiowane na podstawie obiektywnych wartości związanych ze znanymi zjawiskami fizycznymi. 2.Ustalone umownie (wzorzec materialny), dla których wzorzec jest jednocześnie definicją.

16. Czym jest metrologia? Wielkościami fizycznymi nazywamy takie właściwości ciał lub zjawisk, które można porównać ilościowo z takimi samymi właściwościami innych ciał lub zjawisk. Dzięki pomiarowi wielkości fizycznej możemy ją wyrazić liczbowo. Jednostkę miary ustalamy dzięki zdefiniowaniu właściwości lub stanu materii i nadaniu, w drodze umowy, temu stanowi wartości liczbowej równej jedności. Jednostki miary powinny być powszechne, jednoznaczne i łatwo odtwarzalne.

17. Wielkości fizyczne i ich jednostki Wielkości fizyczne dzielimy na podstawowe i pochodne. Za wielkości podstawowe przyjmujemy takie, dla których łatwo podać sposób ich pomiaru, z którymi jesteśmy zżyci, których sens jest zrozumiały na podstawie bezpośredniego, codziennego doświadczenia. Pozostałe wielkości to wielkości pochodne.

18. Układy jednostek W 1960 r. na XI Generalnej Konferencji Miar i Wag w Paryżu wprowadzono (zatwierdzono) międzynarodowy układ jednostek SI (Systéme International d'unités) Układ SI został przyjęty jako obowiązujący w Polsce w 1966 r. Układ SI zawiera siedem wielkości podstawowych. Inne, często stosowane układy jednostek miar, to: CGS, MKS, czy układ anglosaski.

19. Układy jednostek Główny Urząd Miar w Warszawie, ul. Elektoralna 2, 00-139 Warszawa http://www.gum.gov.pl/pl/strona-glowna/

20. Układy jednostek

21. Wielkości podstawowe układu SI i ich jednostki: 1.długość – metr [m], 2.masa – kilogram [kg], 3.czas – sekunda [s], 4.natężenie prądu elektrycznego – amper [A], 5.temperatura – kelwin [K], 6.natężenie światła – kandela [cd], 7.ilość (liczność) materii – mol [mol]. Dodatkowe dwie jednostki uzupełniające: 8. miara kąta płaskiego – radian [rad], 9. miara kąta bryłowego – steradian [sr].

22. Układy jednostek metr (jednostka długości) – jest odległością jaką pokonuje światło w próżni w czasie 1/299 792 458 s. Wcześniejsze definicje: - długość równa 10 -7 odległości pomiędzy biegunem a równikiem Ziemi mierzona wzdłuż „południka paryskiego”; - odległość pomiędzy dwiema kreskami na platyno- irydowym wzorcu; - długość równa 1 650 763.73 długości fali promieniowania w próżni odpowiadającego przejściu między poziomami 2p 10 a 5d 5 atomu kryptonu 86 Kr.

23. Układy jednostek kilogram (jednostka masy) – jest to masa wzorca wykonanego ze stopu irydu i platyny przechowywanego w Sèvres pod Paryżem. Wzorzec kilograma Źródło: Wikipedia; http://pl.wikipedia.org/wiki/Plik:CGKilogram.jpg

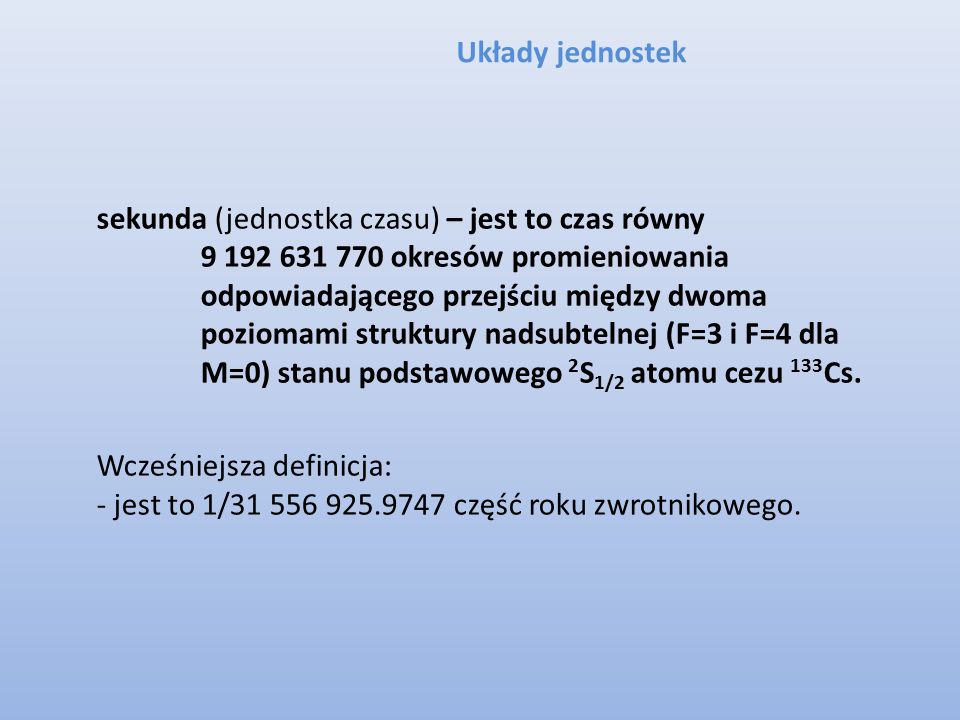

24. Układy jednostek sekunda (jednostka czasu) – jest to czas równy 9 192 631 770 okresów promieniowania odpowiadającego przejściu między dwoma poziomami struktury nadsubtelnej (F=3 i F=4 dla M=0) stanu podstawowego 2 S 1/2 atomu cezu 133 Cs. Wcześniejsza definicja: - jest to 1/31 556 925.9747 część roku zwrotnikowego.

25. Układy jednostek amper (jednostka natężenia prądu elektrycznego) – jest to natężenie prądu elektrycznego (nie zmieniającego się w czasie), który płynąc w dwóch równoległych, prostoliniowych, nieskończenie długich przewodach o znikomo małym przekroju kołowym, umieszczonych w próżni w odległości 1 m od siebie, wywołałby między tymi przewodami siłę równą 2  10 -7 niutona na każdy metr ich długości.

26. Układy jednostek kelwin (jednostka temperatury termodynamicznej) – jest to 1/273.16 część temperatury punktu potrójnego wody. Dodatkowe informacje: - temperaturze zera bezwzględnego (0K) odpowiada wartość temperatury t=-273.15 o C. Związane jest to z temperaturą punktu potrójnego wody, która wynosi 0.01 o C; - skala Fahrenheita: 0 o F odpowiada temp. mieszaniny wody, lodu i salmiaku; 32 o F odpowiada temp. mieszaniny wody i lodu; T F =32+9/5  T C

27. Układy jednostek kandela (jednostka natężenia światła) – Jest to światłość z jaką świeci w określonym kierunku źródło emitujące promieniowanie monochromatyczne o częstotliwości 5.4·10 14 Hz i wydajności energetycznej w tym kierunku równej 1/683 W/sr. starsza definicja: jest to światłość, którą ma w kierunku prostopadłym pole 1/600 000 m 2 powierzchni ciała doskonale czarnego, promieniującego w temperaturze krzepnięcia platyny pod ciśnieniem 101 325 paskali (1 atmosfera fizyczna).

28. Układy jednostek mol (jednostka liczności materii) – jest to ilość materii zawierająca liczbę cząstek równą liczbie atomów zawartych w masie 0.012 kg czystego izotopu węgla 12 C. Dodatkowe informacje: - w jednym molu znajduje się ok. 6.022  10 23 cząstek – jest to tzw. liczba (stała) Avogadro.

29. Układy jednostek radian („jednostka” kąta płaskiego) – jest to kąt płaski (o wierzchołku w środku okręgu), zdefiniowany jako stosunek długości łuku do promienia okręgu, z którego ten łuk został „wycięty”. Dodatkowe informacje: -kąt płaski ma miarę jednego radiana, gdy długość łuku wyciętego przez ten kąt z okręgu jest równa długości promienia tego okręgu; -kąt pełny ma miarę 2  [rad].

30. Układy jednostek steradian („jednostka” kąta bryłowego) – jest to kąt bryłowy (o wierzchołku w środku sfery), zdefiniowany jako stosunek pola powierzchni fragmentu sfery do kwadratu promienia powierzchni sferycznej, z której ta powierzchnia została „wycięta”. Dodatkowe informacje: -kąt sferyczny ma miarę jednego steradiana, gdy wycina on z powierzchni sfery pole równe kwadratowi jej promienia; -pełny kąt bryłowy ma miarę 4  [sr].

31. Układy jednostek Przedrostki dla jednostek przedrostekmnożnikskrót eksa10 18 1 000 000 000 000 000 000E peta10 15 1 000 000 000 000 000P tera10 12 1 000 000 000 000T giga10 9 1 000 000 000G mega10 6 1 000 000M kilo10 3 1 000k hekto10 2 100h deka10 1 10da 10 0 1 decy10 -1 0.1d centy10 -2 0.01c mili10 -3 0.001m mikro10 -6 0.000 001  nano10 -9 0.000 000 001n piko10 -12 0.000 000 000 001p femto10 -15 0.000 000 000 000 001f atto10 -18 0.000 000 000 000 000 001a

32. Odczyt wyników pomiaru 11.50mm 4.88mm

33. Materiały uzupełniające

34. Matematyka w metrologii Pochodna funkcji Pochodna funkcji jednej zmiennej y=f(x), oznaczana symbolicznie y’, f ’(x), dy/dx jest to funkcja zmiennej x, równa dla każdej wartości x granicy stosunku przyrostu funkcji  y do odpowiadającego mu przyrostu zmiennej niezależnej  x, gdy  x dąży do zera (granica tzw. ilorazu różnicowego): Warunkiem koniecznym istnienia pochodnej (różniczkowalności) funkcji f w punkcie x jest ciągłość funkcji w punkcie x.

35. Matematyka w metrologii Pochodne wybranych funkcji

36. Matematyka w metrologii Reguły różniczkowania

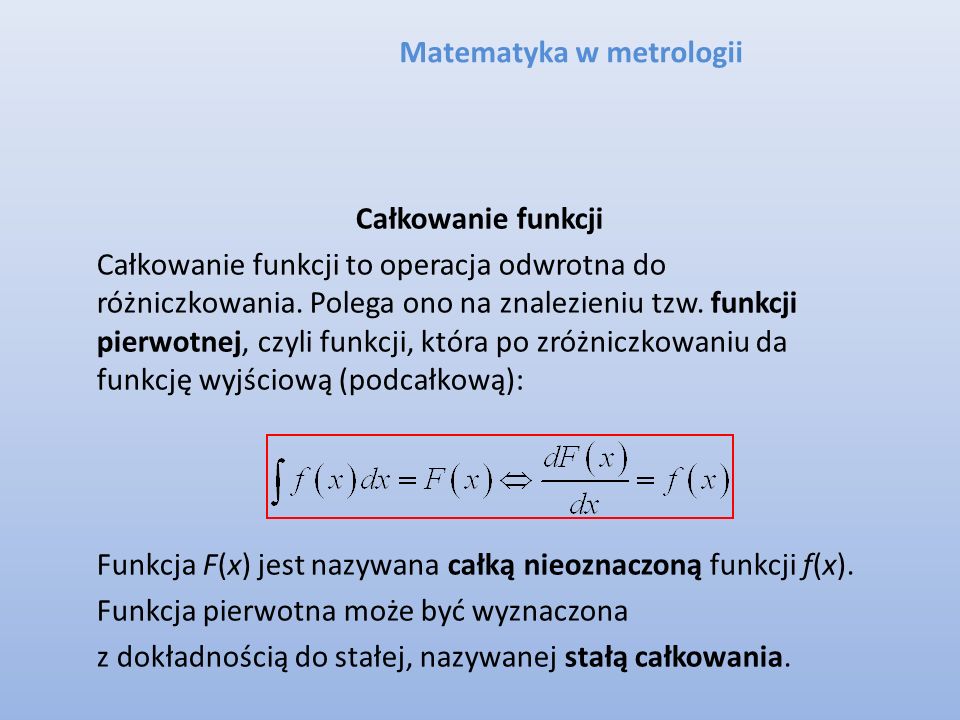

37. Matematyka w metrologii Całkowanie funkcji Całkowanie funkcji to operacja odwrotna do różniczkowania. Polega ono na znalezieniu tzw. funkcji pierwotnej, czyli funkcji, która po zróżniczkowaniu da funkcję wyjściową (podcałkową): Funkcja F(x) jest nazywana całką nieoznaczoną funkcji f(x). Funkcja pierwotna może być wyznaczona z dokładnością do stałej, nazywanej stałą całkowania.

38. Matematyka w metrologii Całki wybranych funkcji

39. Matematyka w metrologii Reguły całkowania

40. Matematyka w metrologii Całka oznaczona Całkę oznaczoną funkcji f(x) w granicach od a do b obliczamy jako różnicę wartości jej funkcji pierwotnej F(x) w punktach odpowiednio b i a (jest to treść twierdzenia Newtona-Leibniza):
