1. IO-Link Die neue Schnittstelle in der Automation 09.02.20121

2. Inhalt Einleitung Was ist IO-Link Die Technik Kommunikation Einsatzgebiete Schllusswort 31.05.20162

3. Einleitung 31.05.20163

4. Einleitung Kein Ersatz für Feldbus Bereits enthaltene Inteligenz der Sensoren/Aktoren besser nützen Beibehaltung der Punkt zu Punkt Verbindung Dreileiter Anschluss Reduzierung der Verkabelungsaufwände Parametrierung der Geräte 31.05.20164

5. Was ist IO-Link? Master/Slave Aufbau Slaves bis 20m Entfernung zum Master Parametrierbar via Software-Tool Gerätedaten, Status oder Hysteresen 31.05.20165

6. Was ist IO-Link?

7. 31.05.20167

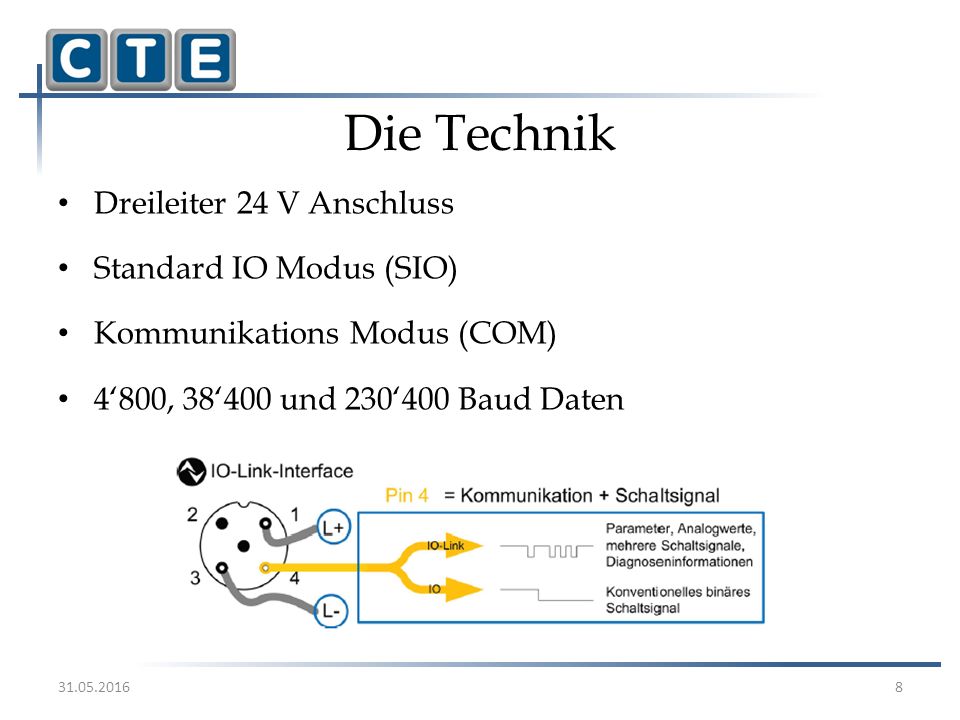

8. Die Technik Dreileiter 24 V Anschluss Standard IO Modus (SIO) Kommunikations Modus (COM) 4‘800, 38‘400 und 230‘400 Baud Daten 31.05.20168

9. Die Technik Auf Entwicklungsebene ist Master als GSD-Datei zu implementieren Slaves speichern Parametrierung via IODD-Datei Interprettool benötigt 31.05.20169

11. Die Kommunikation UART-Protokoll Keine Probleme mit Zykluszeit bei vielen Slaves Keine Slaveadressen Datentypen: – Prozessdaten – Device-Parameter – Diagnosedaten 31.05.2016Raffael Hänggi11

12. Einsatzgebiete Binäre Sensoren, Schütze und Zylinder Einsatz in folgende Branchen: – Maschinenbau – Verpackungsanlagen – Fahrzeugbau Keine Vielfalt an IO-Link-Geräte Nicht einsetzbar in EX-Zonen 31.05.201612

13. Einsatzgebiete 31.05.201613

14. Einsatzgebiete 31.05.201614
