Presentation on theme: "Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Wasserführende Armaturen."— Presentation transcript:

1

2 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Wasserführende Armaturen

3 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Kupplungen  Druckkupplungen  Festkupplungen  Saugkupplungen  Blindkupplungen  Übergangsstücke

4 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Kupplungen Dichtring Einbindstutzen Knaggenteil Sperring

5 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Armaturen zur Wasserentnahme  Saugkörbe  Schutzkörbe  Standrohr  Wasserstrahlpumpe

6 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Saugkorb 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil 4. Lösezug

7 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Standrohr – Oberteil Standrohr - Unterteil Handrad Ventilkopfstück Ventilteller Stopfbuchsbrille Griffstück Stopfbuchse Rohr Spannring Dichtung Bundring Standrohr

8 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de B-Festkupplung C-Festkupplung Fangrohr mit Fangdüse Treibdüse Q 1+Q 2 Q 2Q 1 Wasserstrahlpumpe (veraltet)

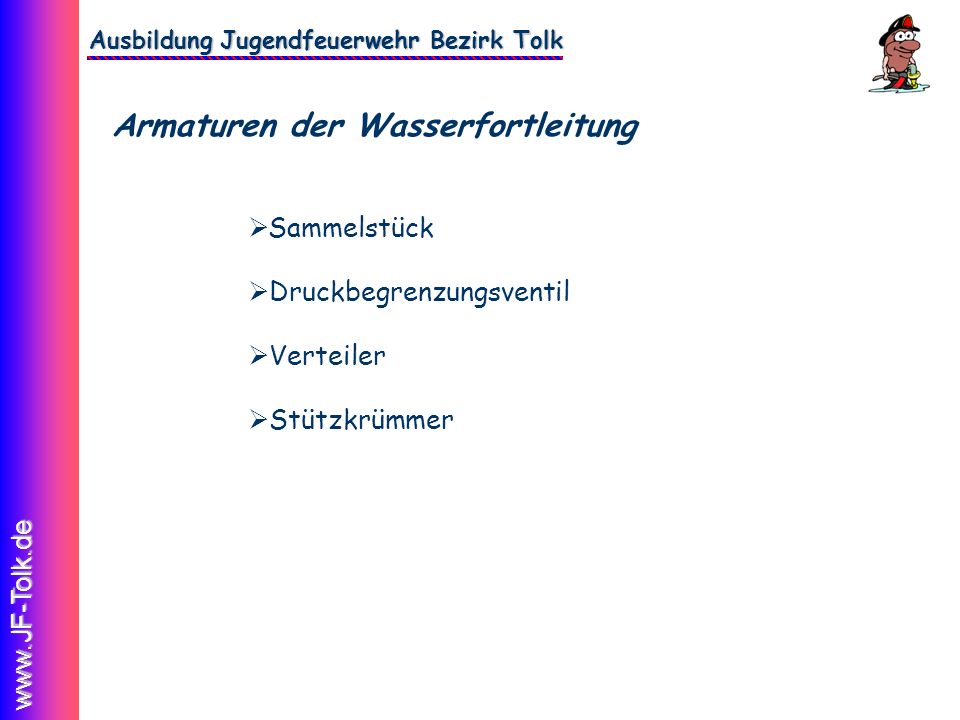

9 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Armaturen der Wasserfortleitung  Sammelstück  Druckbegrenzungsventil  Verteiler  Stützkrümmer

10 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de B-Festkupplung Ventilklappe Gehäuse A-Kupplung Sammelstück

11 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Druckbegrenzungsventil (in Ruhestellung) Einstellvorrichtung Steuerventil Verschlussstück Ausgleichsleitung

12 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Druckbegrenzungsventil (in Arbeitsstellung) freier Auslauf

13 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Tragegriff Schraubventil Gehäuse B - Festkupplung Verteiler

14 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Festkupplung Haltegriff Gehäuse Stützkrümmer

15 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Armaturen zur Wasserabgabe  Mehrzweckstrahlrohre  Löschlanze  Sonderstrahlrohre

16 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Festkupplung Mundstück DüseAbsperrhahn Führungsrohr mit Handschutz Mehrzweck Strahlrohr

17 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Tabelle mit Strahlrohrdüsen und Mundstücksweiten sowie Durchflußmengen bei einem Strahlrohrdruck von 5 bar. GrößeDüse-Ø mm Mundstück-Ø mm Wasserdurchfluß Ltr./min B B C C D D 22 16 12 9 9 4 800 400 200 100 50 25

18 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Löschlanze Die Löschlanze wird bei Bränden von z.B. Heuballen oder ähnlichem eingesetzt, um den Brand auch von innen heraus bekämpfen zu können. Das Löschwasser tritt dabei aus Öffnungen an der Spitze der Lanze aus, die in das Brandgut geschoben wird. Angeschlossen wird diese an einen C-Schlauch.

19 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Hohlstrahlrohr Pistolenstrahlrohr

20 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Geräte zur Herstellung von Löschschaum Für einen Schaumlöschangriff sind folgende Geräte erforderlich:  Zumischer  D-Ansaugschlauch  Schaumstrahlrohr

21 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Schmutzsieb Regelventil Treibdüse Fangdüse Regelventil Zumischeinstellung Schaummitteleintritt D Kupplung Zumischer

22 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Zumischerarten Zumischer Durchfluss Wasser- Schaummittel Festkupplung Z2200 l/minC Z4400 l/minB Z8800 l/minB

23 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Mittelschaumrohr Schwerschaum Kombischaumrohr

24 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de W = Kennzeichnung für große Schaum-Wurfweite

25 Ausbildung Jugendfeuerwehr Bezirk Tolk www.JF-Tolk.de Für Leichtschaum sind Belüftungsgeräte erforderlich. (Leichtschaumgeräte) Wichtig!!! Alle Geräte zur Schaumerzeugung sind nach ihrem Gebrauch gründlich zu reinigen.
