1. 1 Klempířské práce: Jitka Hlávková, T-82 Seminární práce TS 21

2. 2 Klempířské práce Obsah:  Úvod  Materiál  Spojování  Zásady bezpečnosti práce  Klempířské výrobky  Odvodňovací systém Jitka Hlávková, T-82

3. 3 Úvod:  ČSN 733610 Klempířské práce stavební  Slouží: k ochraně budov a jiných zařízení před povětrnostními a provozními vlivy  Klempířské konstrukce jsou vytvarovaný plech

4. 4 Materiál: Životnosti materiálů

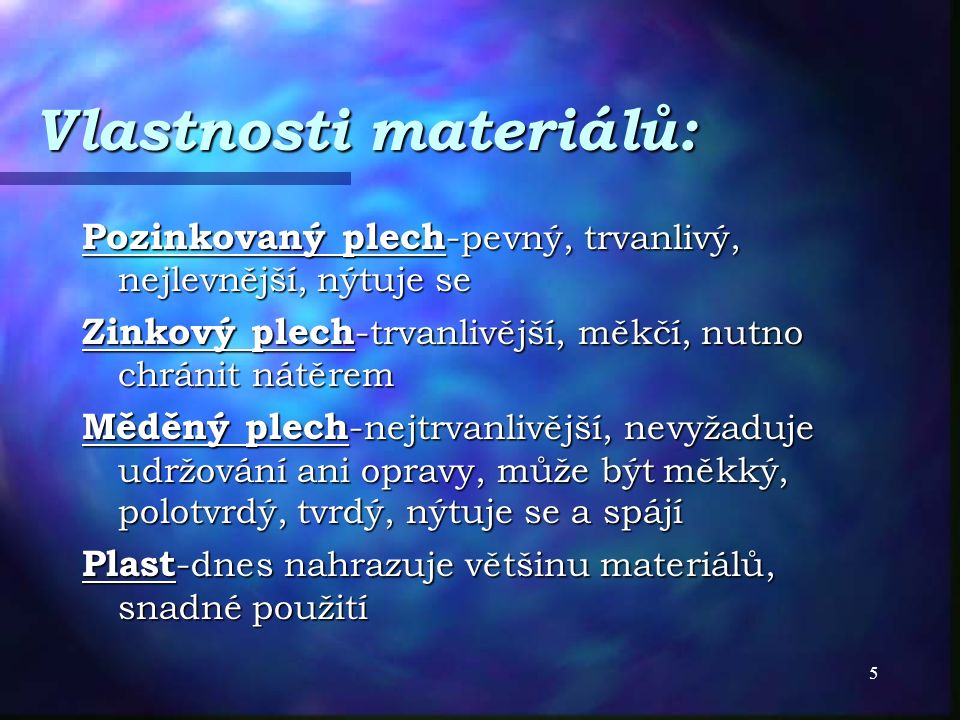

5. 5 Vlastnosti materiálů: Pozinkovaný plech - pevný, trvanlivý, nejlevnější, nýtuje se Zinkový plech - trvanlivější, měkčí, nutno chránit nátěrem Měděný plech - nejtrvanlivější, nevyžaduje udržování ani opravy, může být měkký, polotvrdý, tvrdý, nýtuje se a spájí Plast - dnes nahrazuje většinu materiálů, snadné použití

6. 6 Elektrolytický rozklad: : nežádoucí reakce mezi jednotlivými kovy Vzájemný vliv kovů

7. 7 Spojování:  Spájení na měkko  Nýtování  Drážkování  Přeložení  Zasunutí  Svařování

8. 8 Spojování podle materiálů: Zinkové a olověné plechy se spojují pouze pájením, nesmí se nýtovat ani drážkovat Pozinkované a měděné plechy se kromě pájení, nýtují nebo drážkují Pozinkované, měděné, hliníkové a ocelové plechy se nýtují

9. 9 Nýtování: Jednořadé Jednořadé

10. 10 Nýtování: Dvouřadé Dvouřadé

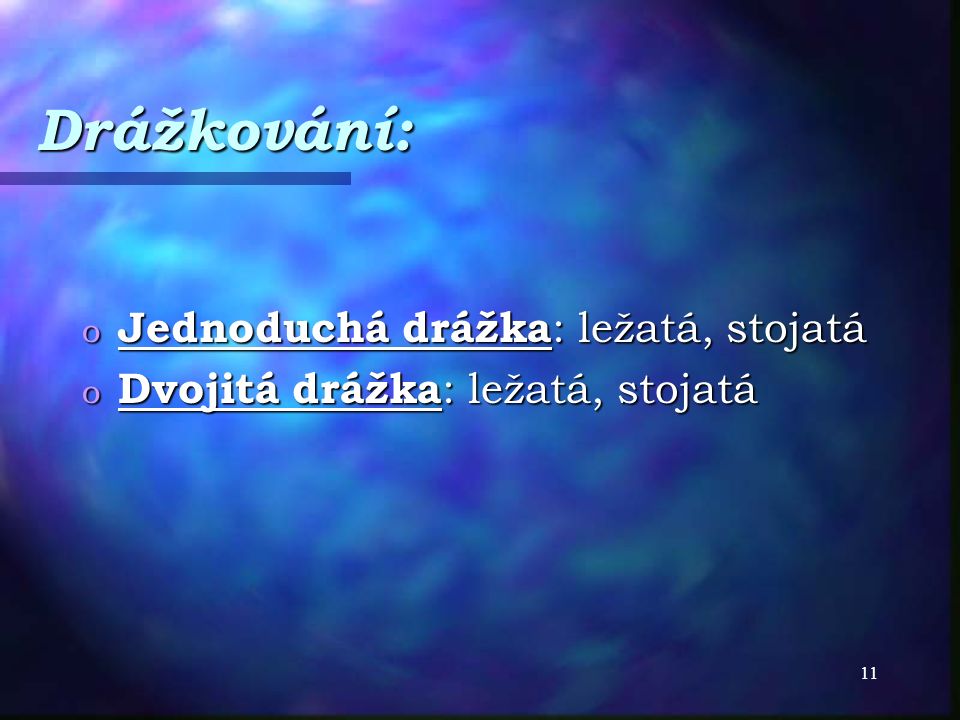

11. 11 Drážkování: o Jednoduchá drážka : ležatá, stojatá o Dvojitá drážka : ležatá, stojatá

12. 12 a) jednoduchá stojatá drážka b) dvojitá stojatá drážka c) jednoduchá ležatá drážka d) dvojitá ležatá drážka (zhotovená strojem) e) dvojitá ležatá drážka (zhotovená ručně)

13. 13 Přeložení a zasunutí: Tímto způsobem lze spojovat všechny plechy Tímto způsobem lze spojovat všechny plechy Délka přeložení či zasunutí musí být min 60mm Délka přeložení či zasunutí musí být min 60mm Přeložením lze spojovat při sklonu >30º Přeložením lze spojovat při sklonu >30º Zasunutí: spojení odpadových trub a odskoků Zasunutí: spojení odpadových trub a odskoků

14. 14 Svařování:  Možno spojovat jen výrobky z ocele  Nutno dodržovat příslušné normy  Všechny spoje musí být vodotěsné a podle směru odtoku vody

15. 15 Zásady bezpečnosti práce: Práce ve výškách, na lešení, žebřících a práce s el. Nástroji Práce ve výškách, na lešení, žebřících a práce s el. NástrojiZabezpečení: Dvoutyčové zábradlí Dvoutyčové zábradlí Bezpečnostní pásy, postroje, lana Bezpečnostní pásy, postroje, lana Ochranná přilba, tašky na nářadí Ochranná přilba, tašky na nářadí Pracovníci min 2 Pracovníci min 2

16. 16 Pracovní prostor: Prostor pod pracovištěm zabezpečen ohrazením proti pádu nářadí a materiálu: Při výšce 3 - 10 m v min šířce 1,5 m Při výšce 3 - 10 m v min šířce 1,5 m Při výšce 10 – 20 m => 2 m Při výšce 10 – 20 m => 2 m Při výšce 20 – 30 m => 2,5 m Při výšce 20 – 30 m => 2,5 m Práce na volném prostranství se musí přerušit: při bouřce, silném dešti, sněžení, mrazu pod –10 Cº a větru nad 10,7 m/s

17. 17 Stavební připravenost: Musí být hotové zednické, betonářské a tesařské práce Musí být hotové zednické, betonářské a tesařské práce Musí být dokončen krov, na plochých střechách poslední strop, římsy, podokenní parapety všechno zdivo vyvedeno nad rovinu střechy (např. komín) Musí být dokončen krov, na plochých střechách poslední strop, římsy, podokenní parapety všechno zdivo vyvedeno nad rovinu střechy (např. komín) Stavba musí mít k dispozici přípojku elektřiny 220 V pro nářadí Stavba musí mít k dispozici přípojku elektřiny 220 V pro nářadí

18. 18 Povinné sklony ploch určené pro zakrytí: Plochy pro zakrytí plechovou krytinou min 3° respektive 6,7% ve směru odtoku vody Plochy pro zakrytí plechovou krytinou min 3° respektive 6,7% ve směru odtoku vody Atiky, parapety a jiné menší plochy musí mít sklon min 3% Atiky, parapety a jiné menší plochy musí mít sklon min 3% Plochy musí být rovné bez výstupků, čisté, pevné, nerovnoměrnost na 2 m max 5 mm Plochy musí být rovné bez výstupků, čisté, pevné, nerovnoměrnost na 2 m max 5 mm Plochy nesmí agresivně působit na používaný materiál Plochy nesmí agresivně působit na používaný materiál Musí být umožněno větrání spodní části plechu, aby nedocházelo ke kondenzaci Musí být umožněno větrání spodní části plechu, aby nedocházelo ke kondenzaci

19. 19 Klempířské výrobky: Žlaby, kotlíky, žlabové háky, svodné potrubí Žlaby, kotlíky, žlabové háky, svodné potrubí Oplechování okapů, úžlab Oplechování okapů, úžlab Zachytávače sněhu Zachytávače sněhu Střešní okna a poklopy Střešní okna a poklopy Lemování střešních průniků Lemování střešních průniků Lemování zdí a nadezdívek Lemování zdí a nadezdívek Plechové krytiny Plechové krytiny Ventilační nástavce Ventilační nástavce

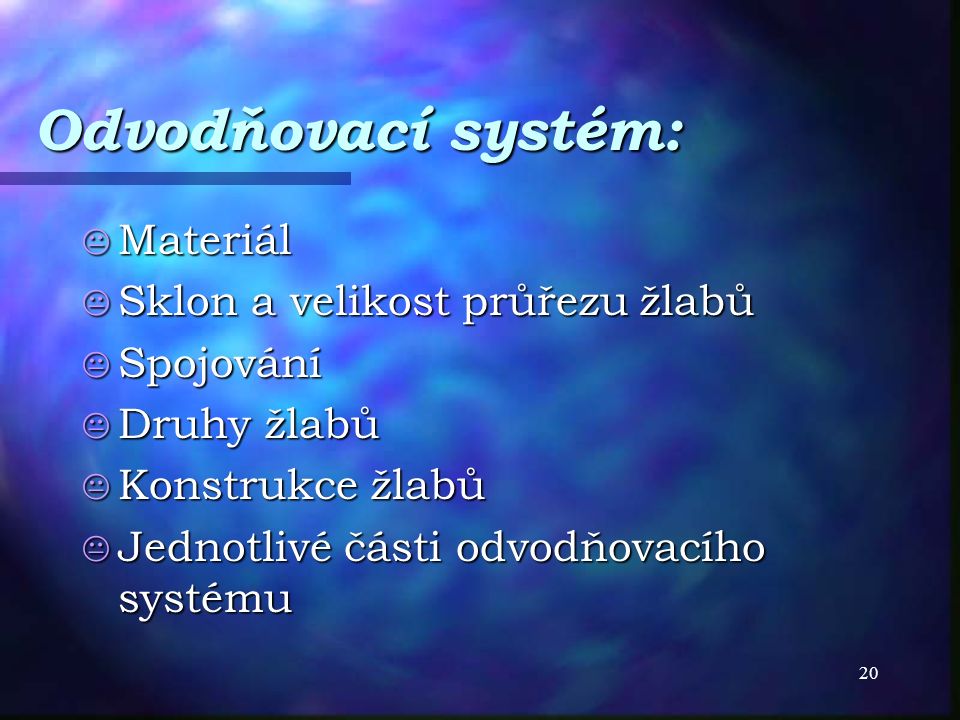

20. 20 Odvodňovací systém:  Materiál  Sklon a velikost průřezu žlabů  Spojování  Druhy žlabů  Konstrukce žlabů  Jednotlivé části odvodňovacího systému

21. 21 Materiál žlabů: Kovové materiály:  Pozinkovaný plech tl. 0,6; 0,65; 0,7; 0,75  Zinkový plech tl. 0,66; 0,74; 0,95  Hliníkový plech tl. 0,55 až 0,75  Měděný plech polotvrdý 0,5; 0,55; 0,6; 0,75; Nekovové materiály:  Plast

22. 22 Sklon a velikost průřezu žlabů: Sklon: Vždy směřovat k odpadním troubám Vždy směřovat k odpadním troubám Nejběžnější sklon v praxi je 1:150 Nejběžnější sklon v praxi je 1:150 Nejmenší přípustný sklon 1:200 Nejmenší přípustný sklon 1:200 Největší 1:100 Největší 1:100 Velikost průřezu žlabu: Závisí: na klimatických poměrech, na sklonu a velikosti střechy, na druhu krytiny, na sběrné délce žlabu a počtu odpadních trub Závisí: na klimatických poměrech, na sklonu a velikosti střechy, na druhu krytiny, na sběrné délce žlabu a počtu odpadních trub Běžně se určuje tak, že na 1 m 2 plochy střechy se počítá 1 cm 2 průřezu žlabu Běžně se určuje tak, že na 1 m 2 plochy střechy se počítá 1 cm 2 průřezu žlabu

23. 23 Správné provedení žlabů: 1. Spoje musí být provedeny tak, aby se zajistila nepropustnost a tuhost spoje 2. Žlaby musí mít dostatečný průřez a sklon, aby bezpečně zachytily veškerou vodu stékající ze střechy 3. Musí být pevně připevněny, aby je nestrhl i největší vítr 4. Vnitřní okraj žlabu musí být vyšší než vnější okraj žlabu 5. Konstrukce žlabu musí umožňovat dilatační pohyby 6. Musí být dostatečně přístupné, aby se nechaly čistit

24. 24 Spojování žlabů:  Spoje musí být pevné a vodotěsné  Pozinkované, ocelové a měděné žlaby se nýtují a spájejí  Žlaby z hliníku se pouze nýtují  Žlaby ze zinku se pouze spájejí  Žlaby z plastu se spojují pomocí speciálního lepidla

25. 25 Druhy žlabů: Podle uložení: a) Položený (nástřešní) b) Volně zavěšený (podokapní) c) V předu zavěšený (podokapní) d) Zapuštěný e) Zaatikový Podle tvaru: f) Půlkruhový g) Hranatý h) Římsový Podle průřezu: Se stejným průřezem po celé délce S měnícím se průřezem po směru sklonu

26. 26 Druhy žlabů: Podle polohy vzhledem ke střešní konstrukci: Podokapní Podokapní Nadokapní (nástřešní) Nadokapní (nástřešní) Nadřímsový Nadřímsový Zaatikový Zaatikový Mezistřesní Mezistřesní Stropní Stropní Žlaby speciálních tvarů Žlaby speciálních tvarů

27. 27 Konstrukce žlabů:

28. 28 Nástřešní žlab: Min sklon 1:200 Min sklon 1:200 Připevnění: na dřevěný podklad příponkami, na betonové nebo zděné podklady hřeby Připevnění: na dřevěný podklad příponkami, na betonové nebo zděné podklady hřeby Použití na jednoduchých sedlových a mansardových střechách Použití na jednoduchých sedlových a mansardových střechách Vždy musí být doplněn zachycovači sněhu Vždy musí být doplněn zachycovači sněhu

29. 29 Nástřešní žlab:

30. 30 Podokapní žlab:  Nejčastěji u přečnívajících střech viditelnými konci krokví  Vyztuženy 2 naválkami, přední je stočena ven a zadní dovnitř žlabu  Mívají půlkruhový nebo hranatý tvar  Zadní hrana naválky musí být vyšší nejméně o 20 mm než přední  Žlab se upevňuje pomocí žlabových háků s příponkami, které se přibíjí ke krokvi ze shora nebo ze strany

31. 31 Podokapní žlab:

32. 32 V předu zavěšený žlab: Podobné volně zavěšeným žlabům, s rozdílem zadní naválky kde se místo ní dělá asi 2 cm kolmý záhyb do něhož se zavěsí žlabový závěs Podobné volně zavěšeným žlabům, s rozdílem zadní naválky kde se místo ní dělá asi 2 cm kolmý záhyb do něhož se zavěsí žlabový závěs Zadní hrana musí být nim o 20 mm vyšší než přední Zadní hrana musí být nim o 20 mm vyšší než přední Tento typ je velmi praktický, jelikož se hodí pro všechny druhy střech Tento typ je velmi praktický, jelikož se hodí pro všechny druhy střech Zavěšují se na krokev nebo okapové prkno Zavěšují se na krokev nebo okapové prkno Na malých stavbách se tento žlab klade bez jakéhokoli sklonu a současně tvoří optické zakončení střechy Na malých stavbách se tento žlab klade bez jakéhokoli sklonu a současně tvoří optické zakončení střechy

33. 33 V předu zavěšený žlab:

34. 34 Zapuštěný žlab: Vsazují se např. do dřevěných nebo betonových lůžek hl. říms Vsazují se např. do dřevěných nebo betonových lůžek hl. říms Jejich zhotovení se musí věnovat velká pozornost, jelikož malá netěsnost může vážně poškodit konstrukci Jejich zhotovení se musí věnovat velká pozornost, jelikož malá netěsnost může vážně poškodit konstrukci Lůžko je potřeba vyložit nepískovanou lepenkou, která chrání před vlhkostí Lůžko je potřeba vyložit nepískovanou lepenkou, která chrání před vlhkostí Musí se dbát na to, aby spoje umožňovaly dilatační pohyb při změnách teploty Musí se dbát na to, aby spoje umožňovaly dilatační pohyb při změnách teploty

35. 35 Zapuštěné žlaby:

36. 36 Atikový a zaatikový žlab: Atikový žlab: uložený bezprostředně na okraji hl. římsy, používají se na rozsáhlých stavbách Zaatikový žlab: přední strana je tak vysoká, aby se nechala spojit s vrchním oplechováním atiky, nebo je přichycena krycí lištou, zadní strana je upravena pro uchycení pod krytinu, nebo spojení s plechovou krytinou pomocí dvojité drážky, min sklon 1:100

37. 37 Zaatikový žlab:

38. 38 Nadřímsový žlab: Leží přímo na římse Leží přímo na římse Tyto žlaby jsou poměrně drahé Tyto žlaby jsou poměrně drahéDělení: Podle tvaru: hranaté, půlkruhové Podle tvaru: hranaté, půlkruhové Podle uložení: v hácích, v lůžku Podle uložení: v hácích, v lůžku Podle použité krytiny: s úpravou pro tvrdou krytinu, pro lepenkovou krytinu Podle použité krytiny: s úpravou pro tvrdou krytinu, pro lepenkovou krytinu Osazují se ve sklonu nejméně 1:150 Osazují se ve sklonu nejméně 1:150

39. 39 Nadřímsový žlab:

40. 40 Žlaby pilových střech: Zvláštní případ zapuštěných žlabů Zvláštní případ zapuštěných žlabů Spojovací pás mezi žlabem a skleněnou střechou je třeba přichytit až pod kovovými příčkami, které drží skleněnou krytinu Spojovací pás mezi žlabem a skleněnou střechou je třeba přichytit až pod kovovými příčkami, které drží skleněnou krytinu

41. 41 Hrdlový žlab: Použití: mezi dvě střešní plochy skloněné k sobě Použití: mezi dvě střešní plochy skloněné k sobě Boční plechy musí na obou stranách zasahovat dostatečně daleko pod střešní krytinu Boční plechy musí na obou stranách zasahovat dostatečně daleko pod střešní krytinu Šířka záleží na sklonu střechy Šířka záleží na sklonu střechy Podobají se žlabům zapuštěným Podobají se žlabům zapuštěným

42. 42 Mezistřešní (úžlabní) žlab: Voda stéká ze střechy a hromadí se v úžlabí, z něj pak vtéká do okapních žlabů Voda stéká ze střechy a hromadí se v úžlabí, z něj pak vtéká do okapních žlabů Důkladně a vodotěsně oplechované Důkladně a vodotěsně oplechované Mívá čtvercový nebo obdélníkový tvar Mívá čtvercový nebo obdélníkový tvar Ukládají se na bednění nebo do připravených lůžek Ukládají se na bednění nebo do připravených lůžek Okraje se zasunují pod krytinu a připevňují se hřeby nebo příponkami Okraje se zasunují pod krytinu a připevňují se hřeby nebo příponkami Min sklon 1:100 Min sklon 1:100

43. 43 Mezistřešní žlab:

44. 44 Žlaby pro speciální účely: Jsou to hl. převodní žlaby, které můžeme vidět na bohatě výškově členěných budovách s plechovými střechami Jsou to hl. převodní žlaby, které můžeme vidět na bohatě výškově členěných budovách s plechovými střechami Převádí se voda z odpadních trub vyšších částí budovy po plochých střechách a terasách do žlabů na jejich okapech Převádí se voda z odpadních trub vyšších částí budovy po plochých střechách a terasách do žlabů na jejich okapech Vytvoří se pomocí dvou stojatých ohybů z jednoho kusu plechu Vytvoří se pomocí dvou stojatých ohybů z jednoho kusu plechu Žlaby musí být podloženy lepenkou, která zabrání korozi Žlaby musí být podloženy lepenkou, která zabrání korozi

45. 45 Žlaby pro speciální účely:

46. 46 Jednotlivé části odvodňovacího systému

47. 47 Střešní žlaby a svody:

48. 48 Kotlíky: Slouží k připojení žlabu k odpadní troubě, které mají zachytit nadměrné množství vody ze střešních ploch Slouží k připojení žlabu k odpadní troubě, které mají zachytit nadměrné množství vody ze střešních ploch Jejich tvar musí být přizpůsoben celkovému architektonickému řešení budovy Jejich tvar musí být přizpůsoben celkovému architektonickému řešení budovy Všechny spoje musí být dokonale vodotěsné a přitom umožňovat dilataci Všechny spoje musí být dokonale vodotěsné a přitom umožňovat dilataci

49. 49Kotlíky: Oválný hranatý přímý k letování kulatý

50. 50Kolena: koleno 72°, koleno 40°, koleno 85°, soklové koleno, výtokové koleno

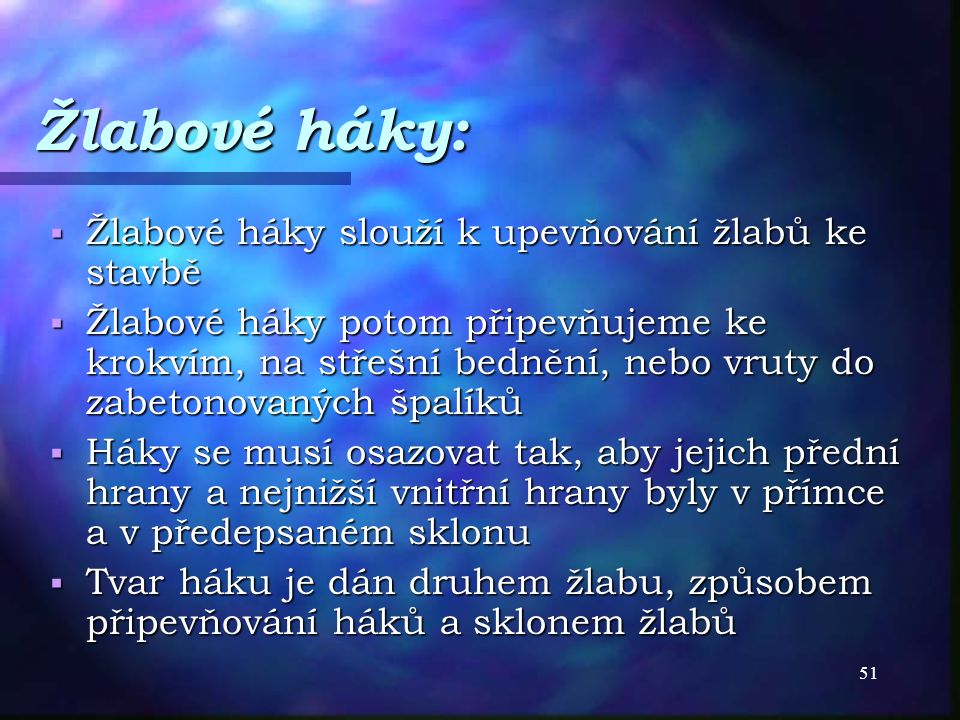

51. 51 Žlabové háky:  Žlabové háky slouží k upevňování žlabů ke stavbě  Žlabové háky potom připevňujeme ke krokvím, na střešní bednění, nebo vruty do zabetonovaných špalíků  Háky se musí osazovat tak, aby jejich přední hrany a nejnižší vnitřní hrany byly v přímce a v předepsaném sklonu  Tvar háku je dán druhem žlabu, způsobem připevňování háků a sklonem žlabů

52. 52 Žlabové háky: o Části: vlastní hák, nosná podpora žlabu, pata kterou je hák upevněn ke stavbě, plechové příponky, kterými je žlab za naválky připevněn k háku o Druhy háků: o a) háky pro podokapní žlaby: háky pro půlkruhový a pro hranatý žlab, „špičáky“, konzolové háky o b) pro nástřešní žlaby o c) pro nadřímsové žlaby o d) pro mezistřešní žlaby o e) pro žlaby na plochých střechách

53. 53 Žlabové háky:

54. 54 Žlabové háky:

55. 55 Žlabové háky:

56. 56 Žlabové rohy: Žlabové rohy se používají na spojování žlabů, stýkajících se na rozích a koutech

57. 57 Žlabová čela:

58. 58 Lapače listí:

59. 59 Příslušenství svodů:  objímka svodu s trnem  pro šroubovací trn  odvaděč vody  sběrač vody

60. 60 Objímky = zděře: Dělají se dvoudílné Dělají se dvoudílné Zadní část se zarazí do zdiva, přední je buď snímací, připevněná šrouby, nebo je s pevnou částí spojena pohyblivým závěsem Zadní část se zarazí do zdiva, přední je buď snímací, připevněná šrouby, nebo je s pevnou částí spojena pohyblivým závěsem Třeba umožnit dilataci Třeba umožnit dilataci Montujeme je: volně na povrchu, ve zdivu ve vhodně vytvořených rýhách Montujeme je: volně na povrchu, ve zdivu ve vhodně vytvořených rýhách Odpadní trouba musí být od líce zdiva vzdálena 20 mm Odpadní trouba musí být od líce zdiva vzdálena 20 mm Montáž zahajujeme až po skončení omítkářských prací Montáž zahajujeme až po skončení omítkářských prací

61. 61 Objímky:

62. 62 Pracnost:  Četa 2 lidí – jeden ve výšce osazuje, druhý na zemi montuje jednotlivé díly dohromady a podává  Pracnost na 10 m, cca 1,5 hodiny

63. 63 SAG a. s. Působící v oblasti výroby a dodávek střech, okapů a fasád z ušlechtilých materiálů J akými jsou měď, hliník, titanzinek a nebo nerez Vyrábí a dodává střešní krytiny falcované či skládané, odvodňovací systémy střech veškerých normových rozměrů a fasádní systémy tradičních ale i nejmodernějších tvarů pozink, titanzinek a (předzvětralý), měď, nerez, hliník barvený

64. 64 Lindab s. r. o. Vyrábí například taškové tabule LindabTopline, lehkou střešní krytinu se vzhledem klasických tašek a také profilovaný plech v mnoha profilech a barvách, dále lehkých ocelových konstrukcí, latí, profilů a kompletní systém pro zabezpečení střech LindabRainline - se montuje rychle bez použití tmelů a lepidel

65. 65 Lindab s. r. o. Vliv na životní prostředí Tenkostěnný ocelový plech je materiál s přednostmi pro životní prostředí během celého životního cyklu Tenkostěnný ocelový plech je materiál s přednostmi pro životní prostředí během celého životního cyklu Odpady a vliv na životní prostředí jsou během výroby v továrnách zanedbatelné Odpady a vliv na životní prostředí jsou během výroby v továrnách zanedbatelné Během spotřební fáze tenký plech nekoroduje, ani nevylučuje žádné škodlivé emise Během spotřební fáze tenký plech nekoroduje, ani nevylučuje žádné škodlivé emise Při recyklaci je možné prakticky všechnu ocel vrátit do koloběhu a přetavit ji na nový, tenký plech pro nové výrobky Při recyklaci je možné prakticky všechnu ocel vrátit do koloběhu a přetavit ji na nový, tenký plech pro nové výrobky

66. 66 Lindab s. r. o. Materiál: Ocelový žárově pozinkovaný plech s ochrannou plastovou vrstvou po obou stranách zaručuje vysokou odolnost proti povětrnostním vlivům Ocelový žárově pozinkovaný plech s ochrannou plastovou vrstvou po obou stranách zaručuje vysokou odolnost proti povětrnostním vlivům Výborným způsobem kombinuje vlastnosti oceli a plastu Výborným způsobem kombinuje vlastnosti oceli a plastu

67. 67 Rannila s. r. o. o Vyrobeny z kvalitní finské žárově pozinkované oceli opatřené povrchovou úpravou na bázi plastu o Tato kombinace zaručuje materiálu extrémně vysokou životnost, stálobarevnost, bez údržbovost, vysokou pevnost v mrazu i horku a zanedbatelnou tepelnou roztažnost

68. 68 Další firmy: Marley: vyrábí odvodňovací systém z PVC vyrábí odvodňovací systém z PVC Plasmo: z PVC z PVC Dlouhá životnost, funkčnost, minimální údržba a snadná montáž Dlouhá životnost, funkčnost, minimální údržba a snadná montáž
