1. основана в 1802 г.

2. E. I. du Pont de Nemours Завод по производству пороха DuPont Wilmington, Delaware – 1865 История создания компании DuPont

3. DuPont вчера 1938 г. компания DuPont представила на рынке материал nylon 1938 г. Рой Планкет открыл Teflon ® 1903 г. Экспериментальная станция

4. Продажи : $ 24.7 млрд Количество сотрудников : 83,000 Активы : $ 40.3 млрд Компания DuPont / 2004

5. Automotive Finishes Транспорт Пищевые продукты Дом Corian® Surfaces CoolMax® Одежда Упаковка Nomex® Безопасность Полимеры Kevlar® DuPont сегодня : Разнообразие продукции и областей применения Хладогенты

6. Продукция DuPont сегодня Corian ® Kevlar ®

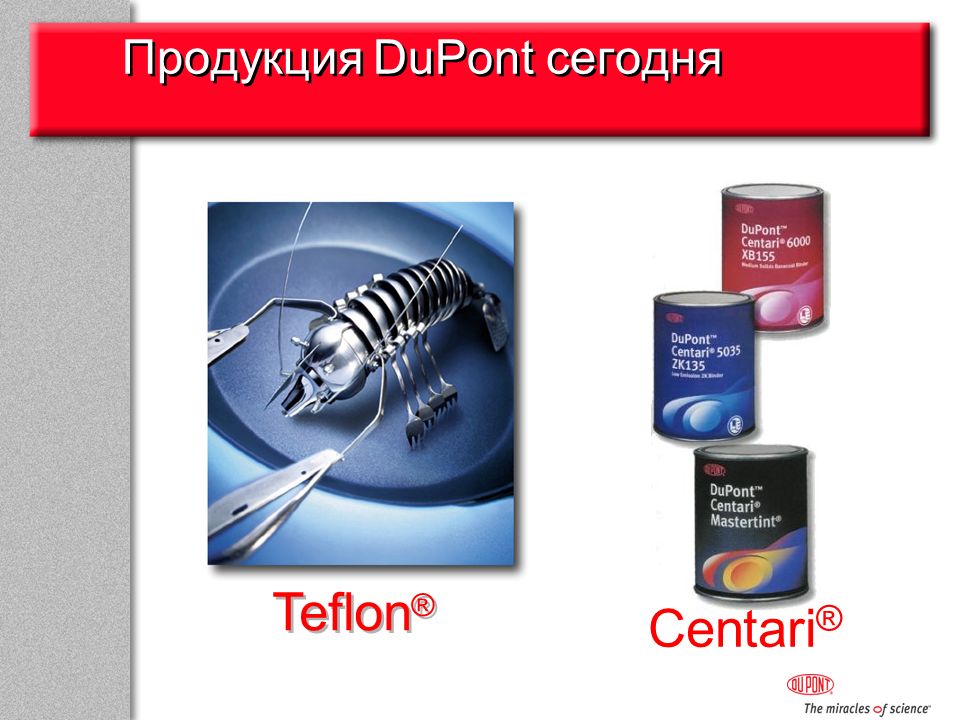

7. Продукция DuPont сегодня Teflon ® Centari ®

8. Продукция DuPont сегодня Lycra ® Nomex ®

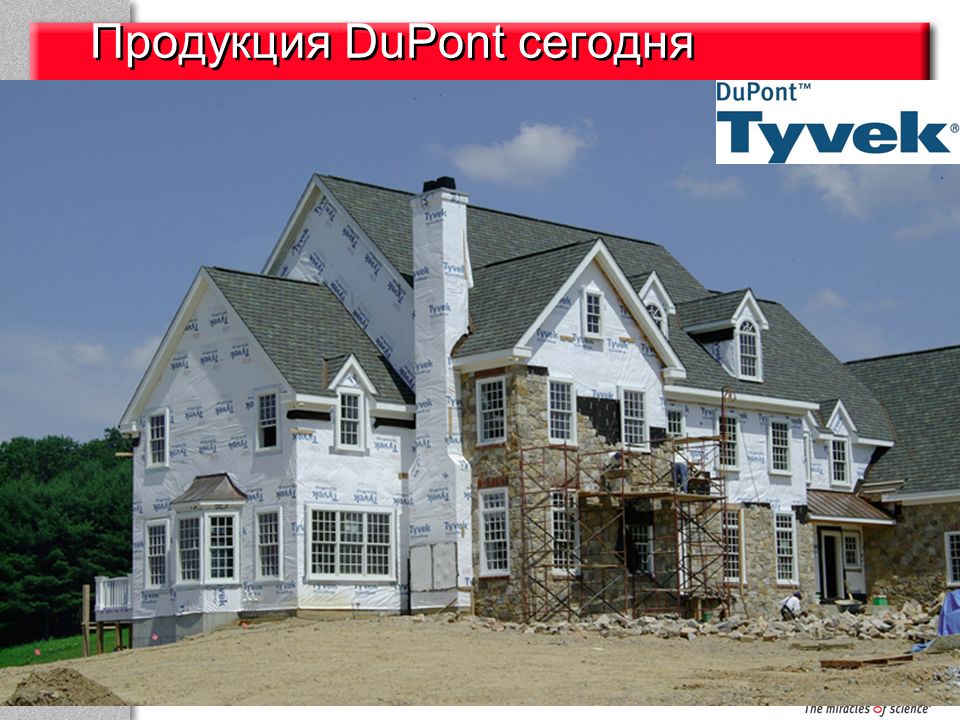

9. Продукция DuPont сегодня

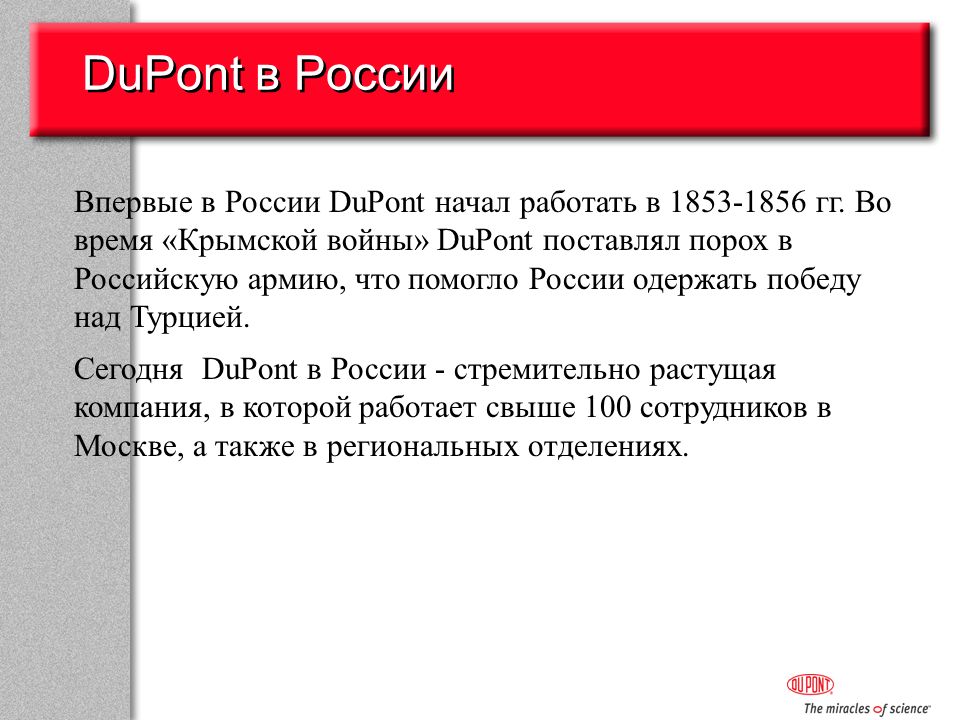

10. DuPont в России Впервые в России DuPont начал работать в 1853-1856 гг. Во время «Крымской войны» DuPont поставлял порох в Российскую армию, что помогло России одержать победу над Турцией. Сегодня DuPont в России - стремительно растущая компания, в которой работает свыше 100 сотрудников в Москве, а также в региональных отделениях.

11. DuPont в России и Украине Сегодня DuPont в России и Украине - стремительно растущая компания, в которой работает свыше 100 сотрудников в Москве, Киеве, а также в региональных отделениях.

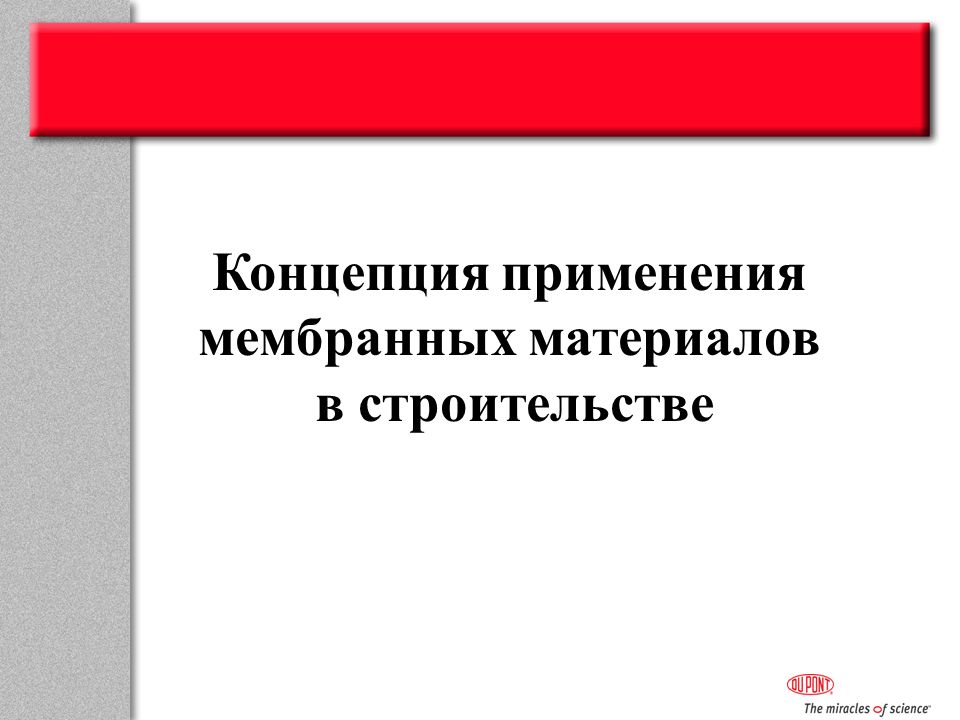

12. Концепция применения мембранных материалов в строительстве

13. Основные свойства паропроницаемых мембран l l Паропроницаемость l l Водонепроницаемость l l Ветрозащита l l Высокая прочность l l Легкий вес

14. В системах с вентилируемым зазором (как в кровле так и в фасадах) образуются мощные ветровые потоки, приводящие к: выветриванию волокон волокнистого утеплителя низкой плотности продуванию утеплителя и выносу тепла из здания Ветрозащита зданий

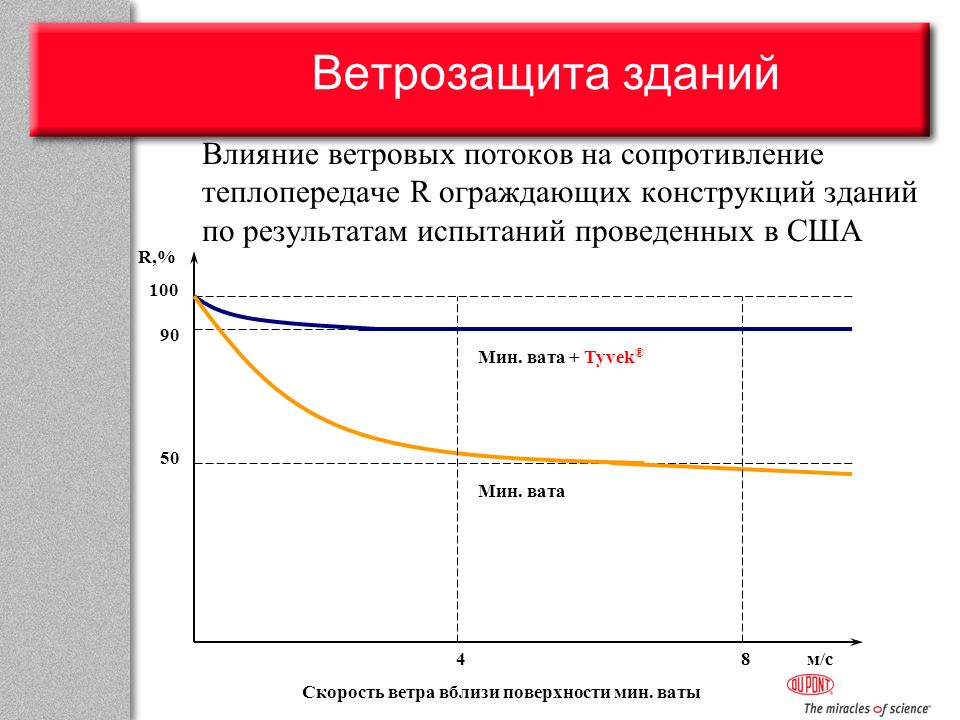

15. Влияние ветровых потоков на сопротивление теплопередаче R ограждающих конструкций зданий по результатам испытаний проведенных в США Ветрозащита зданий 48м/c 100 90 50 Скорость ветра вблизи поверхности мин. ваты Мин. вата + Tyvek ® Мин. вата R,%

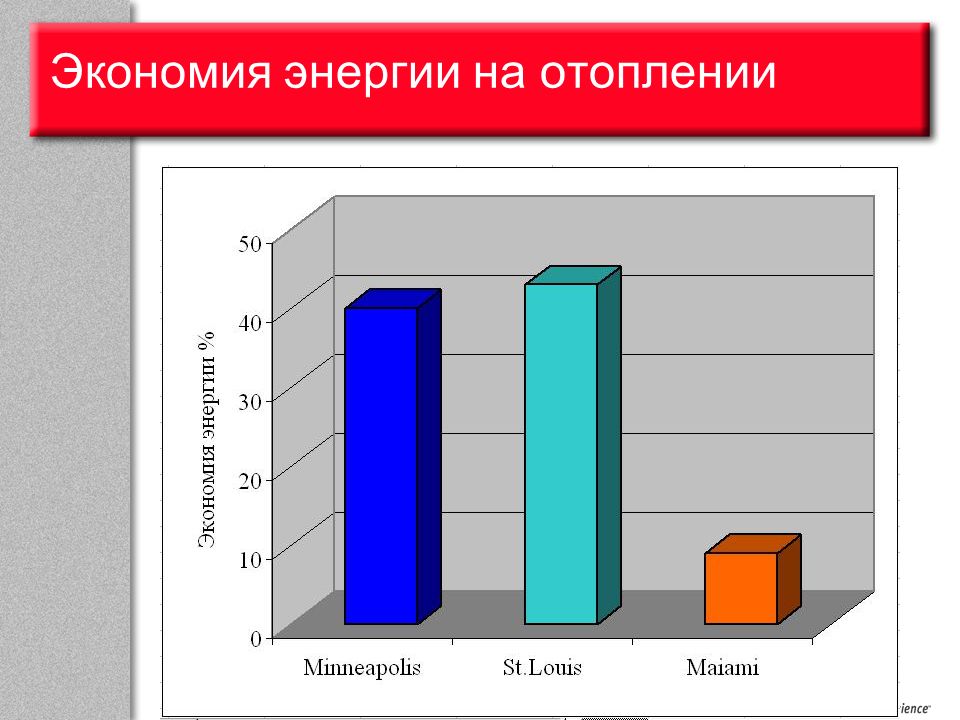

16. Экономия энергии на отоплении

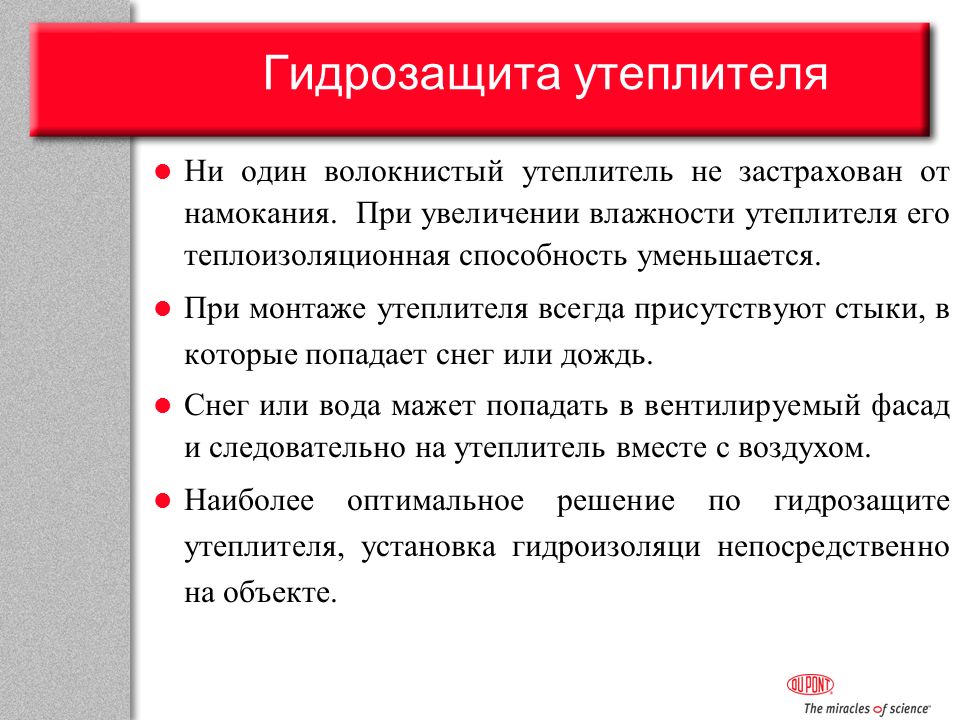

17. Ни один волокнистый утеплитель не застрахован от намокания. При увеличении влажности утеплителя его теплоизоляционная способность уменьшается. При монтаже утеплителя всегда присутствуют стыки, в которые попадает снег или дождь. Cнег или вода мажет попадать в вентилируемый фасад и следовательно на утеплитель вместе с воздухом. Наиболее оптимальное решение по гидрозащите утеплителя, установка гидроизоляци непосредственно на объекте. Гидрозащита утеплителя

18. Решение существует

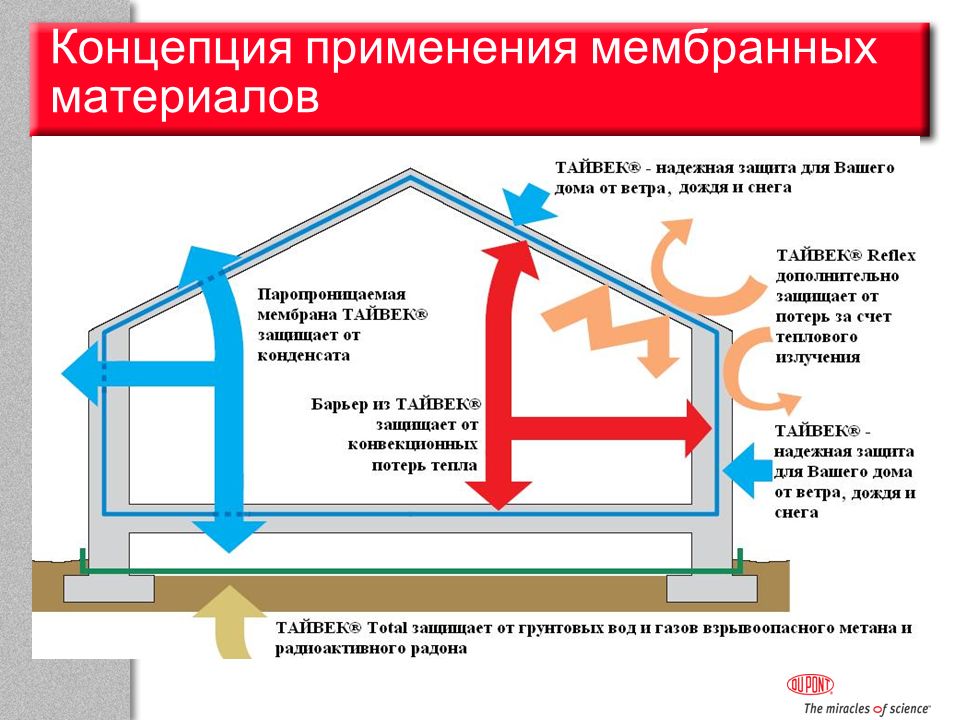

19. Концепция применения мембранных материалов

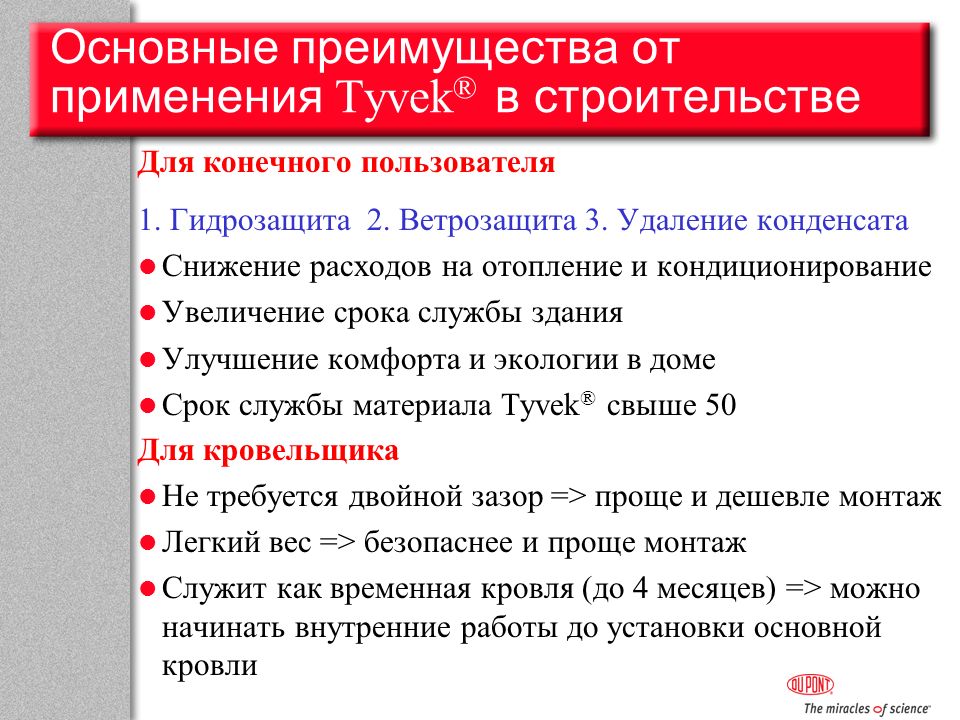

20. Основные преимущества от применения Tyvek ® в строительстве Для конечного пользователя 1. Гидрозащита 2. Ветрозащита 3. Удаление конденсата Снижение расходов на отопление и кондиционирование Увеличение срока службы здания Улучшение комфорта и экологии в доме Срок службы материала Tyvek ® свыше 50 Для кровельщика Не требуется двойной зазор => проще и дешевле монтаж Легкий вес => безопаснее и проще монтаж Служит как временная кровля (до 4 месяцев) => можно начинать внутренние работы до установки основной кровли

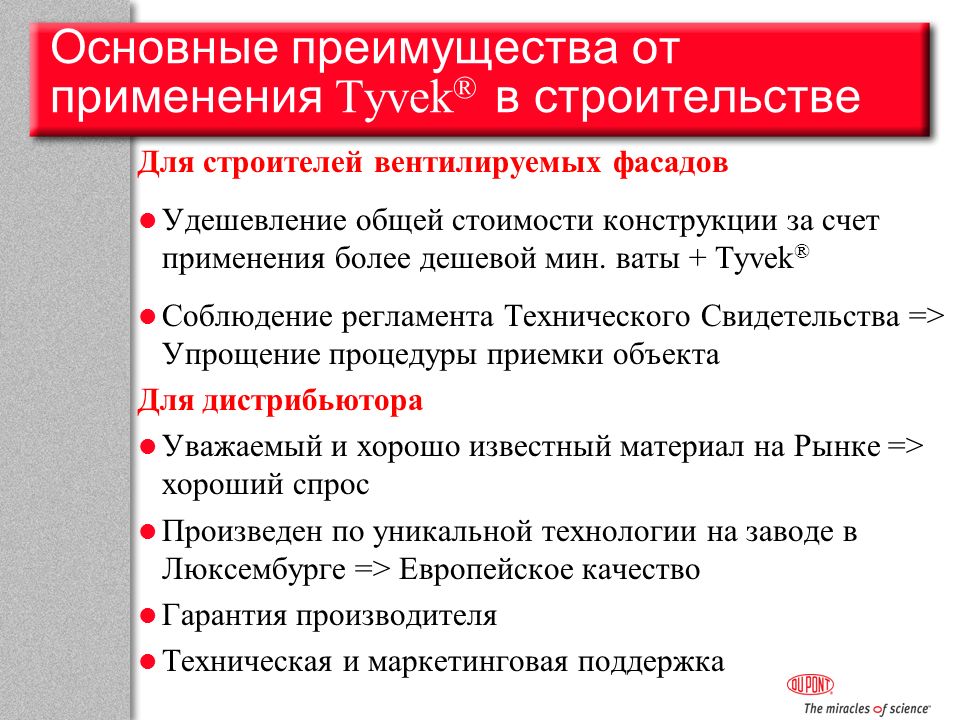

21. Основные преимущества от применения Tyvek ® в строительстве Для строителей вентилируемых фасадов Удешевление общей стоимости конструкции за счет применения более дешевой мин. ваты + Tyvek ® Соблюдение регламента Технического Свидетельства => Упрощение процедуры приемки объекта Для дистрибьютора Уважаемый и хорошо известный материал на Рынке => хороший спрос Произведен по уникальной технологии на заводе в Люксембурге => Европейское качество Гарантия производителя Техническая и маркетинговая поддержка

22. Американский опыт

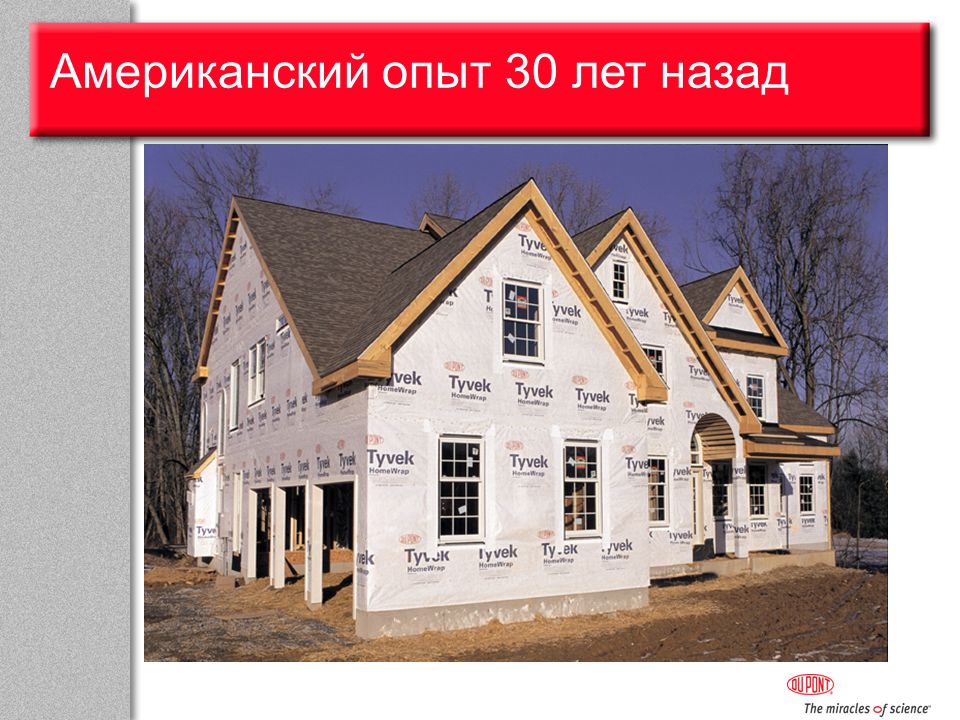

23. Американский опыт 30 лет назад

24. Примерная оценка рынка Германии по скатным кровлям Общий объем рынка 90 000 000 м 2 1998 Тенденция к росту паропроницаемых материалов 1989 Непроницаемые 40% Т - Паропроницаемые Т - Паронепроницаемые

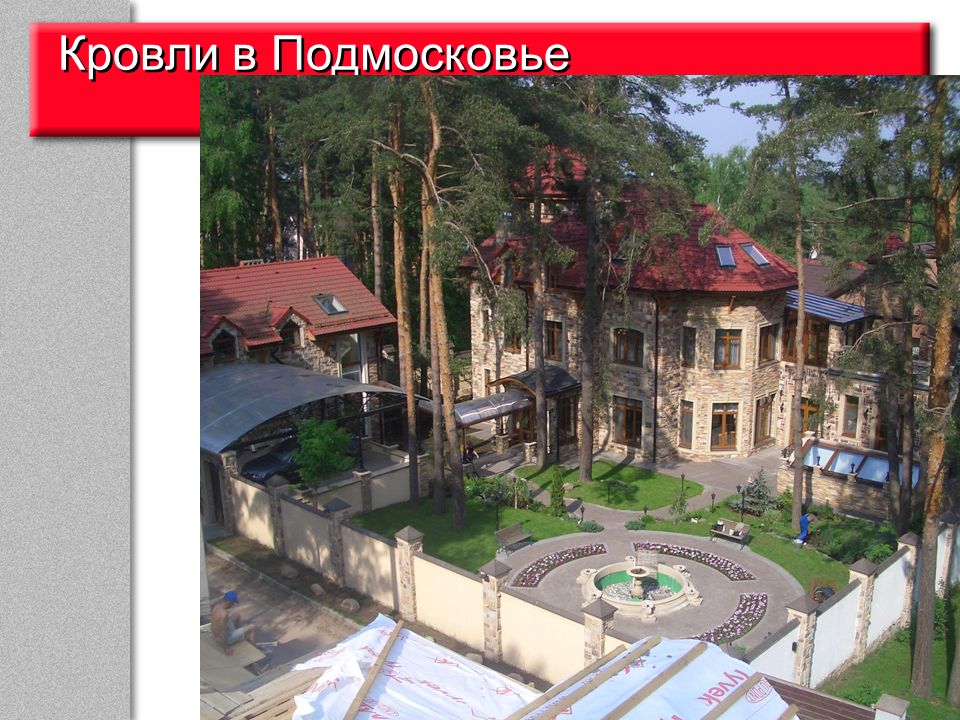

25. Кровли в Подмосковье

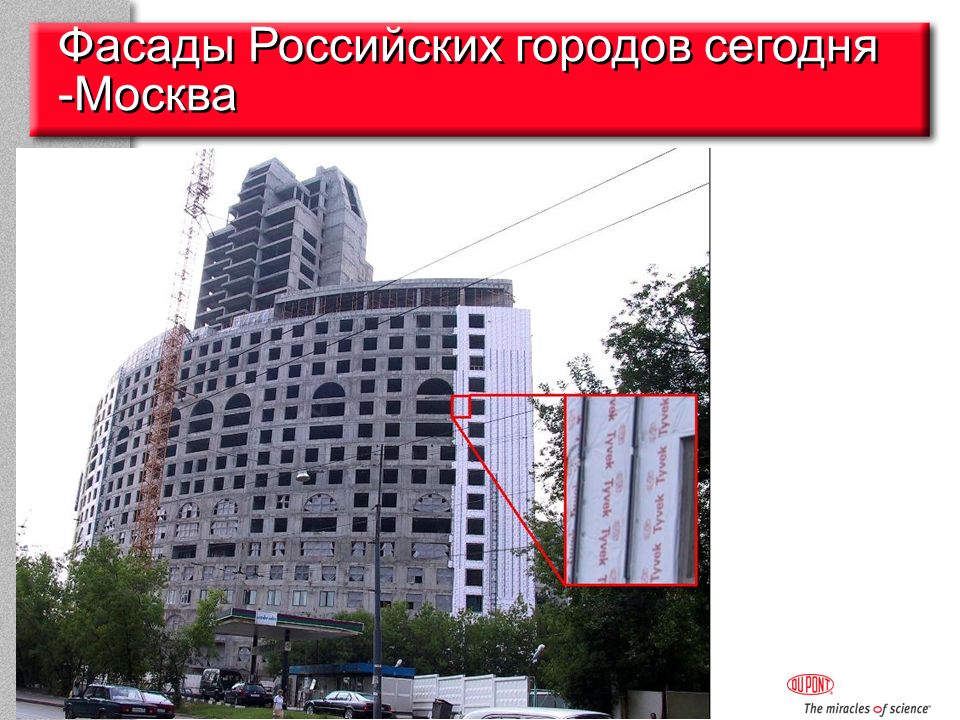

26. Фасады Российских городов сегодня -Москва

27. Фасады Российских городов сегодня - Екатеринбург

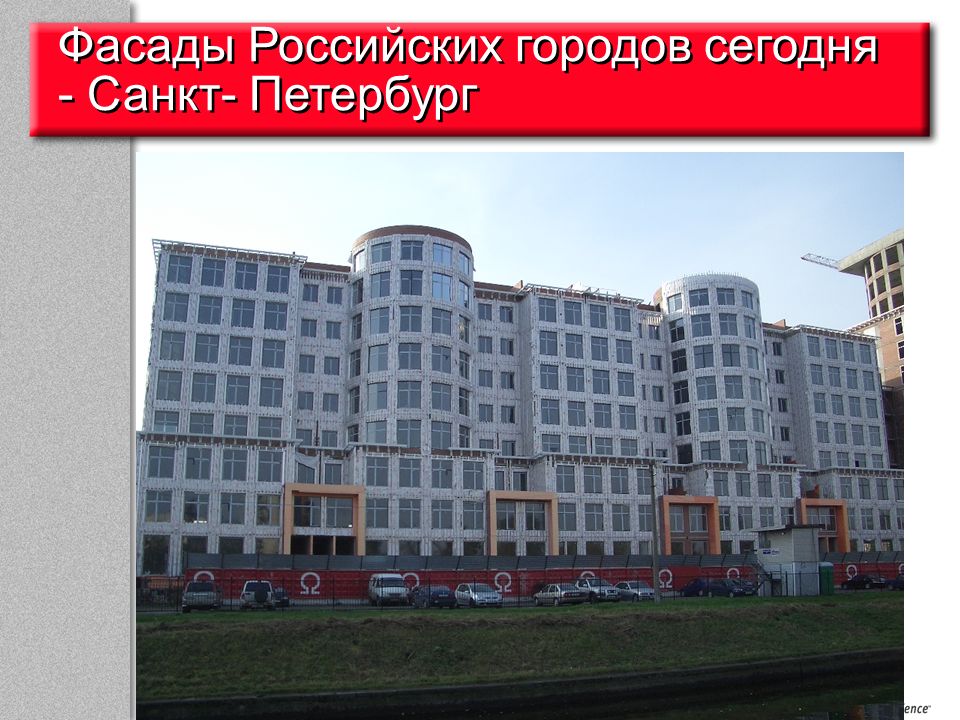

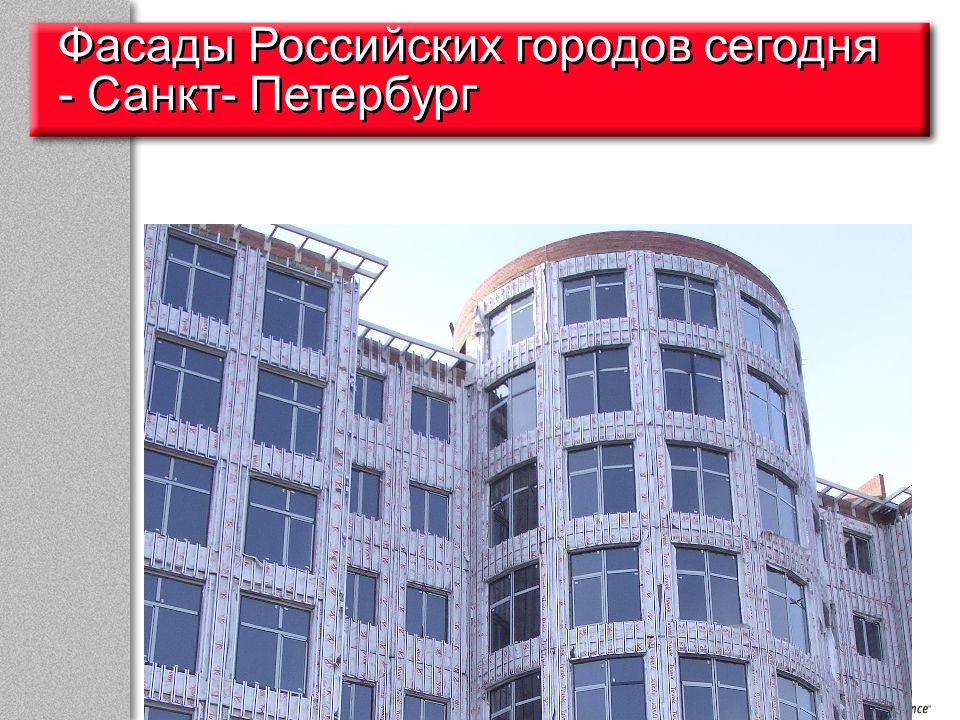

28. Фасады Российских городов сегодня - Санкт- Петербург

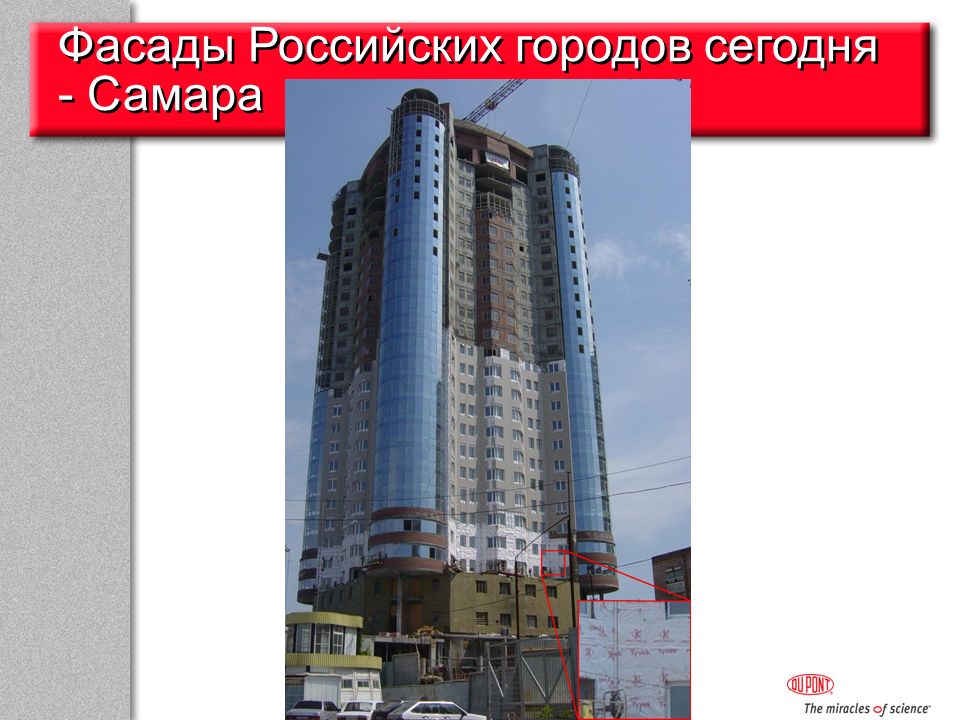

30. Фасады Российских городов сегодня - Самара

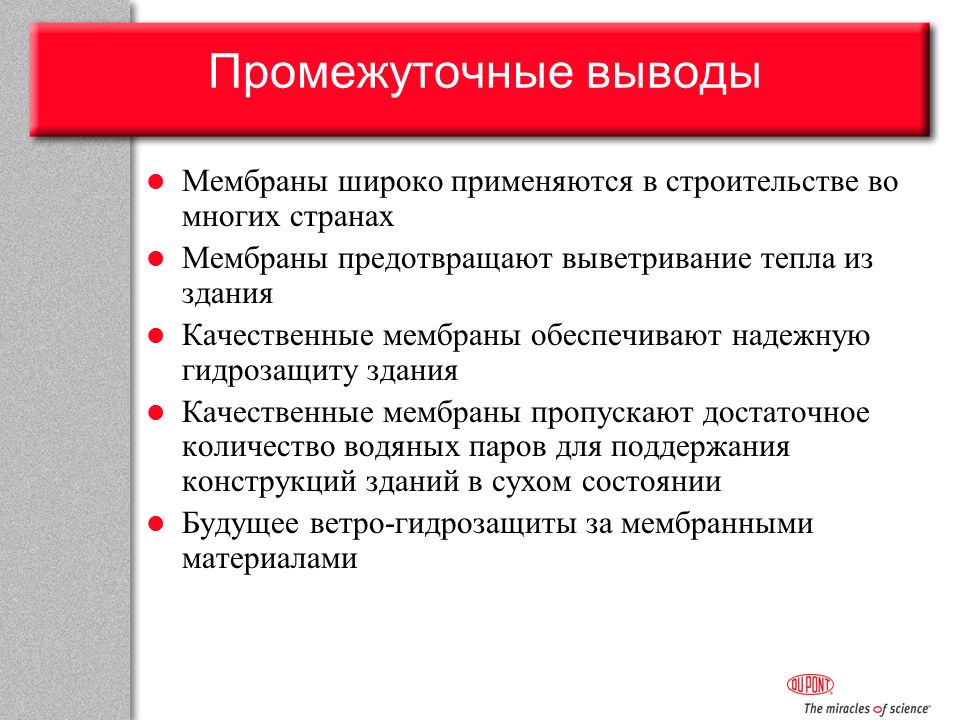

31. Промежуточные выводы Мембраны широко применяются в строительстве во многих странах Мембраны предотвращают выветривание тепла из здания Качественные мембраны обеспечивают надежную гидрозащиту здания Качественные мембраны пропускают достаточное количество водяных паров для поддержания конструкций зданий в сухом состоянии Будущее ветро-гидрозащиты за мембранными материалами

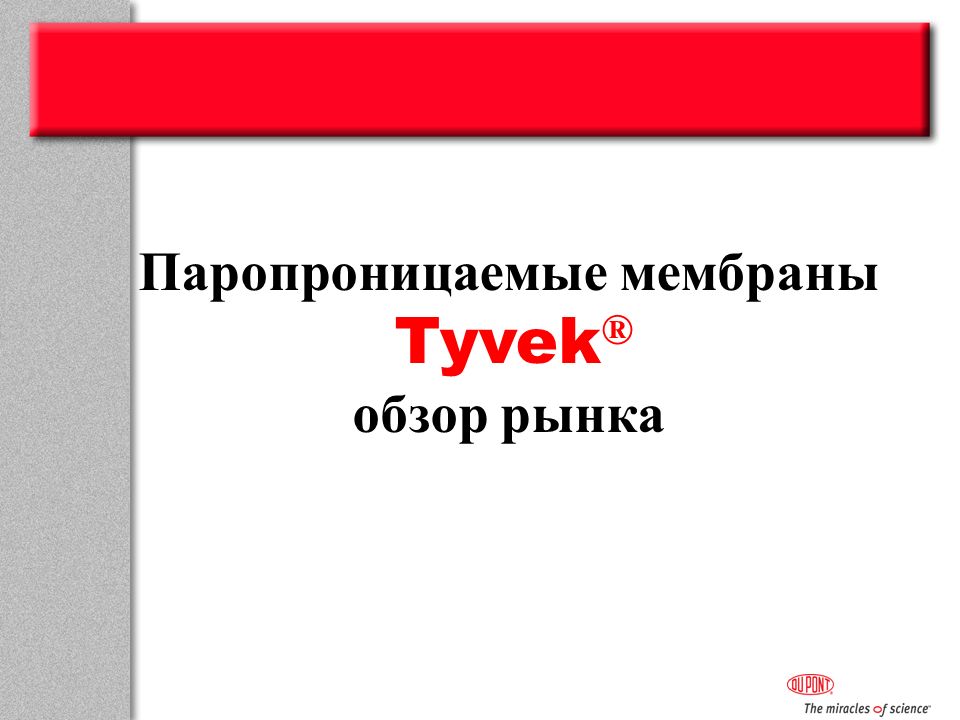

32. Паропроницаемые мембраны Tyvek ® обзор рынка

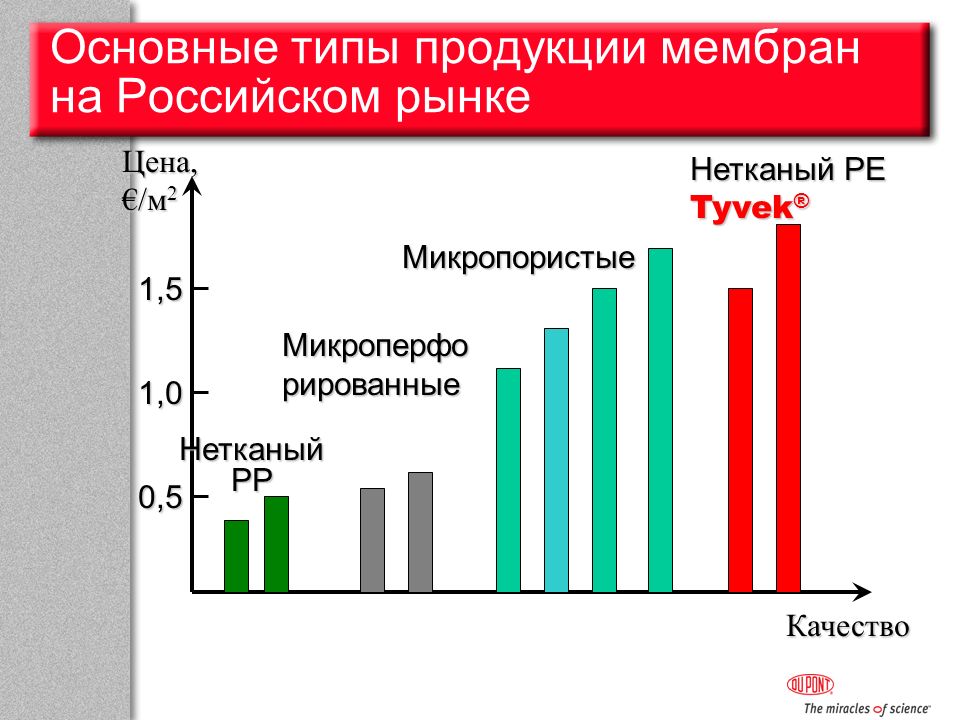

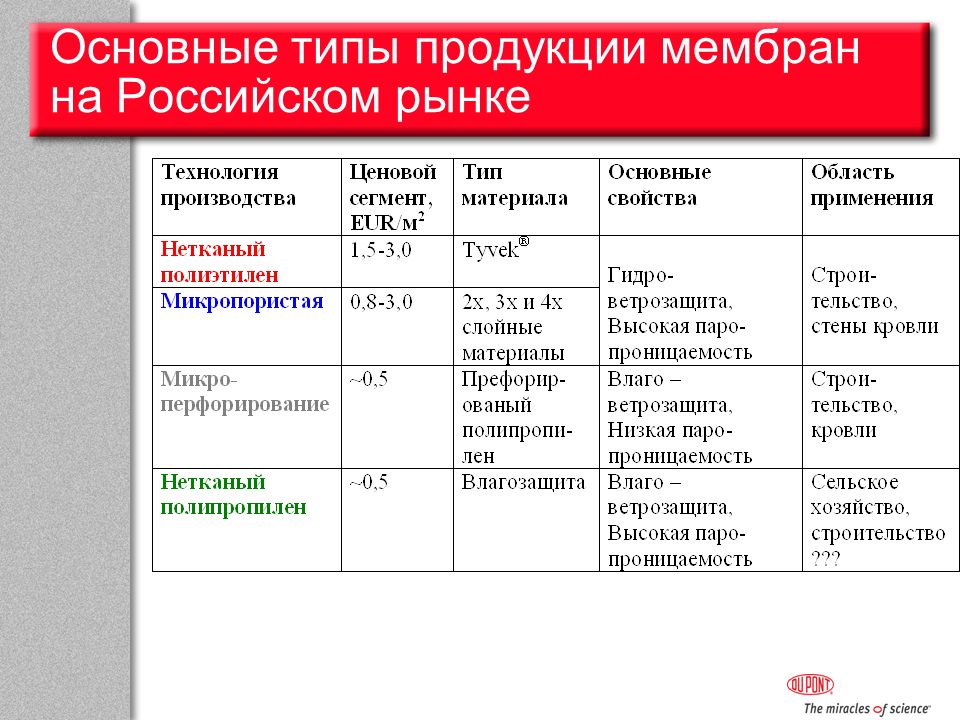

33. Основные типы продукции мембран на Российском рынке

34. Цена, €/м 2 Качество Микроперфо рированные Микропористые Нетканый PE Tyvek ® 0,5 1,5 1,0 Нетканый PP

35. Какие характеристики важны при выборе вето- гидро- защиты ? 1. Паропроницаемость (обычна представлена коэффициентом Sd или измерена в г/м 2 за 24 часа, Sd<2 см считается достаточным) 2. Водонепроницаемость (измеряется в метрах водяного столба выдерживаемого пленкой без протечки, хорошие пленки выдерживают более 1 м) 3. Ветронепроницаемость 4. Прочность на разрыв 5. Кол-во слоев в пленке и толщина рабочего слоя (чем толще рабочий слой тем выше срок службы материала) 6. Рабочая температура (на поверхности кровли температура может достигать 90 o C и более) 7. УФ стабильность (сколько времени материал можно оставлять не накрытым)

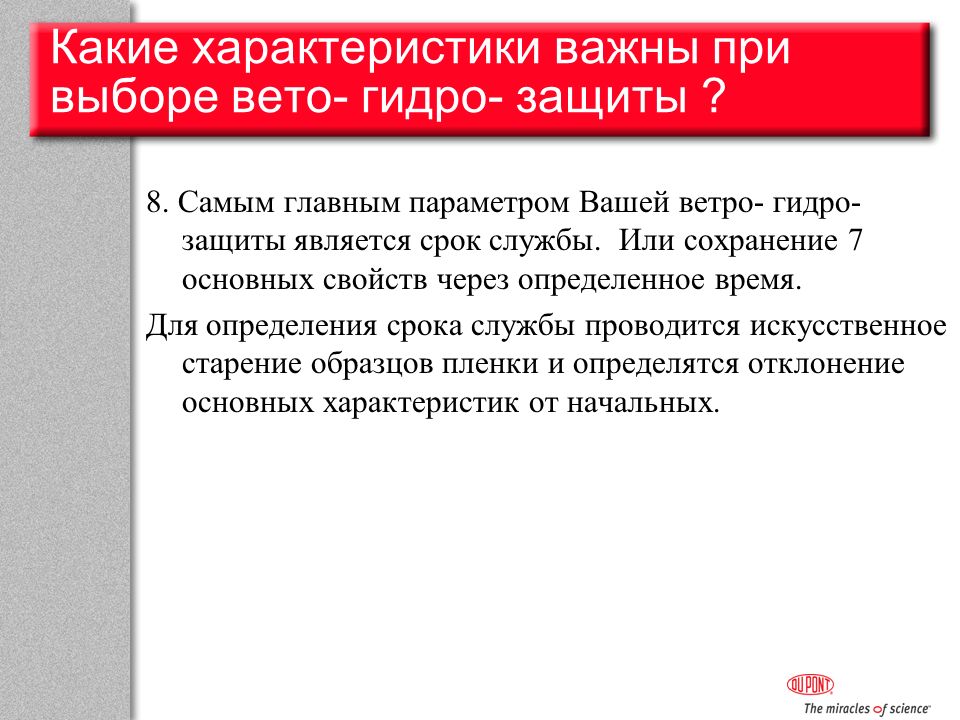

36. Какие характеристики важны при выборе вето- гидро- защиты ? 8. Самым главным параметром Вашей ветро- гидро- защиты является срок службы. Или сохранение 7 основных свойств через определенное время. Для определения срока службы проводится искусственное старение образцов пленки и определятся отклонение основных характеристик от начальных.

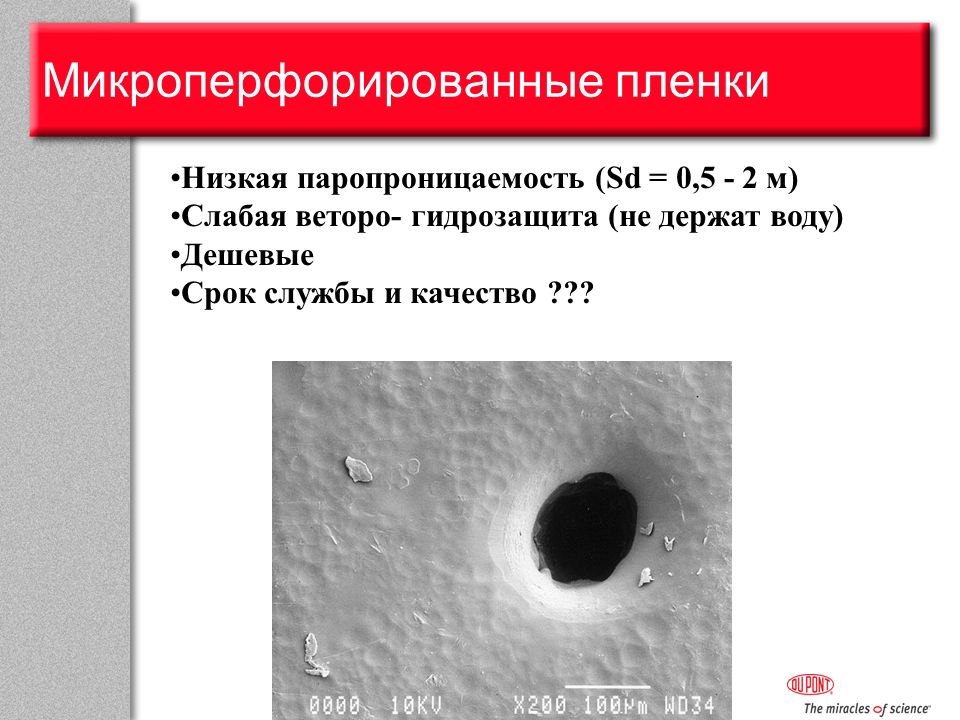

37. Микроперфорированные пленки Низкая паропроницаемость (Sd = 0,5 - 2 м) Слабая веторо- гидрозащита (не держат воду) Дешевые Срок службы и качество ???

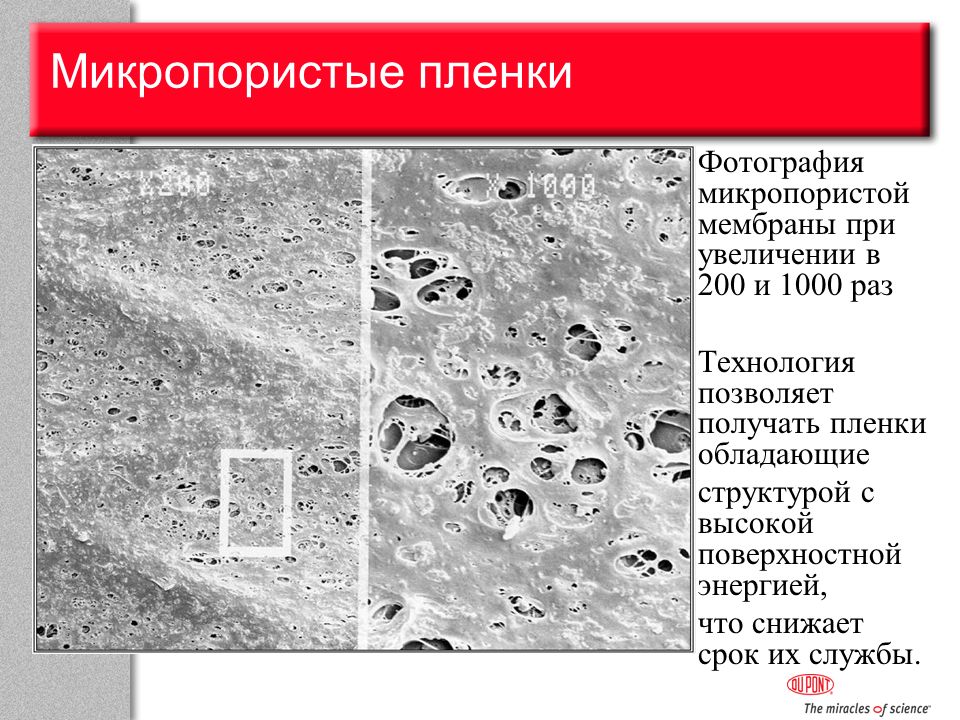

38. Микропористые пленки Фотография микропористой мембраны при увеличении в 200 и 1000 раз Технология позволяет получать пленки обладающие структурой с высокой поверхностной энергией, что снижает срок их службы.

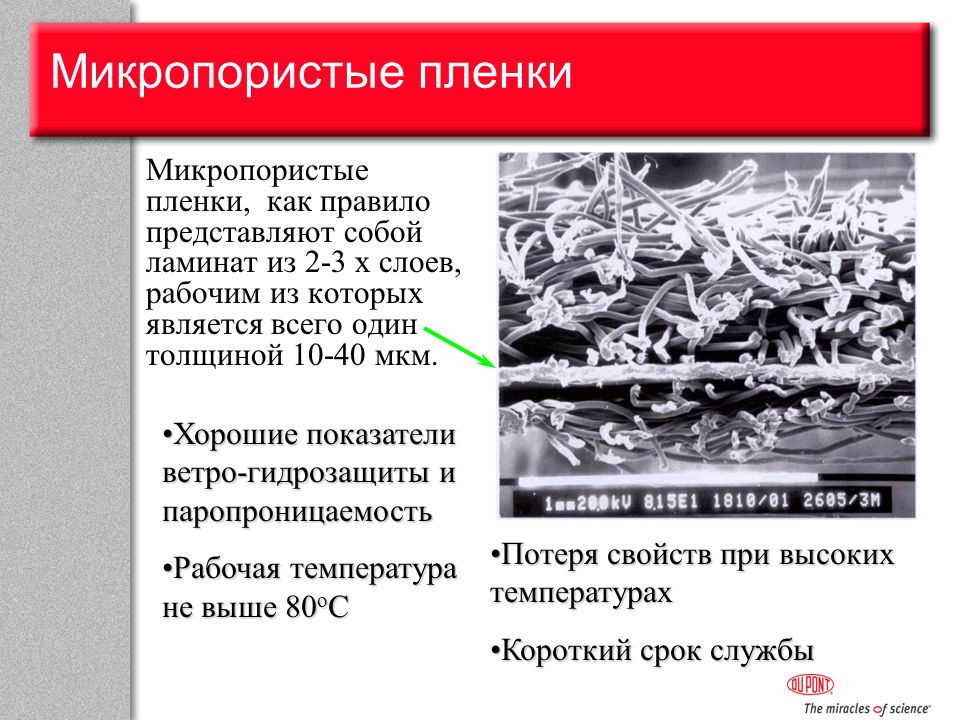

39. Микропористые пленки Микропористые пленки, как правило представляют собой ламинат из 2-3 х слоев, рабочим из которых является всего один толщиной 10-40 мкм. Хорошие показатели ветро-гидрозащиты и паропроницаемостьХорошие показатели ветро-гидрозащиты и паропроницаемость Рабочая температура не выше 80 о СРабочая температура не выше 80 о С Потеря свойств при высоких температурахПотеря свойств при высоких температурах Короткий срок службыКороткий срок службы

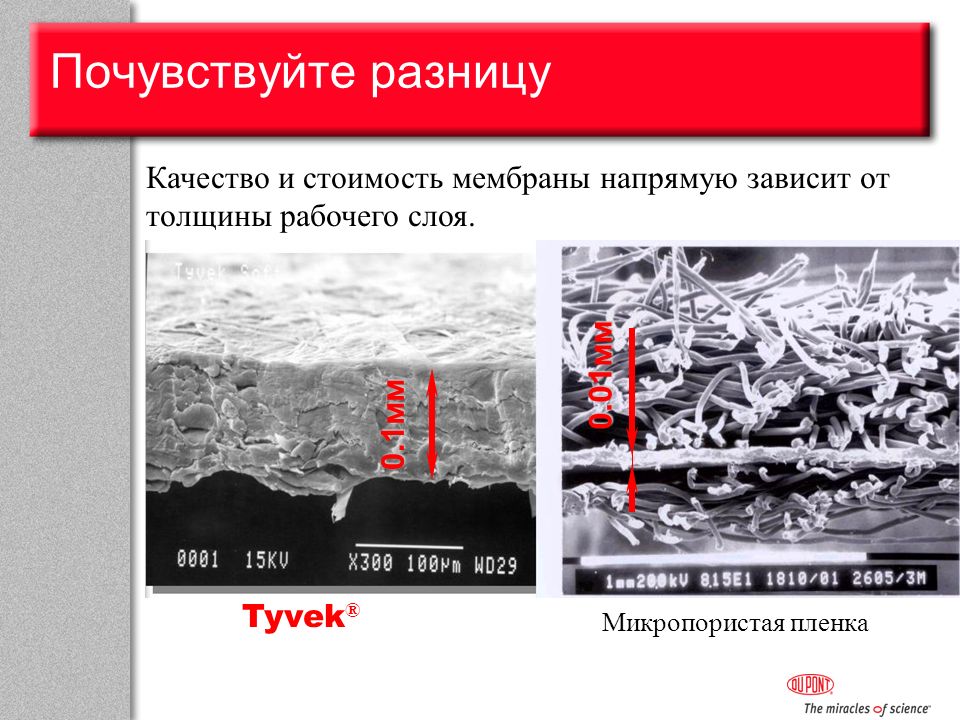

40. Почувствуйте разницу Tyvek ® Микропористая пленка Качество и стоимость мембраны напрямую зависит от толщины рабочего слоя. 0.1мм 0.01мм

41. Tyvek Технология изготовления Tyvek ® Tyvek ® ( ТАЙВЕК ® ) мембрана изготовленная из ПЭ высокой плотности по специальной технологии. Материал был впервые разработан компанией Дюпон и успешно применяется в строительстве уже более 30 лет.

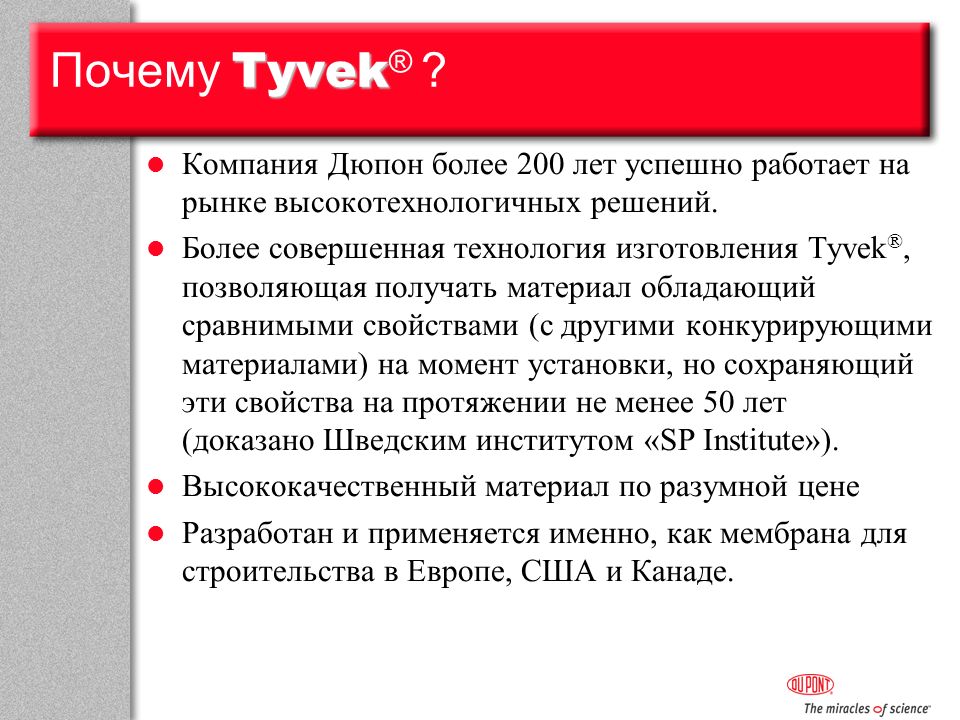

42. Tyvek Почему Tyvek ® ? Компания Дюпон более 200 лет успешно работает на рынке высокотехнологичных решений. Более совершенная технология изготовления Tyvek ®, позволяющая получать материал обладающий сравнимыми свойствами (с другими конкурирующими материалами) на момент установки, но сохраняющий эти свойства на протяжении не менее 50 лет (доказано Шведским институтом «SP Institute»). Высококачественный материал по разумной цене Разработан и применяется именно, как мембрана для строительства в Европе, США и Канаде.

43. Tyvek Результаты испытаний Tyvek ® и микропористых пленок Данные предоставлены Шведским институтом «SP Institute»).

44. Tyvek Практические испытания Tyvek ® 0 20 40 60 80 100 120 Разрывная нагрузка- Разрыв гвоздем - Эластичность- Сопр. Продавлив.- Ветрозащита- Гидрозащита- Паропроницаемость- Сохранение свойствматериала, % Tyvek Проверка свойств Tyvek ® после 16 лет работы в кровле Данные предоставлены Шведским институтом «SP Institute»).

45. 11.01.201645 Влажность - конденсат Источники и опасности Теория Методы оценки Испытания Намерзание льда Скорость просыхания утеплителя Выводы

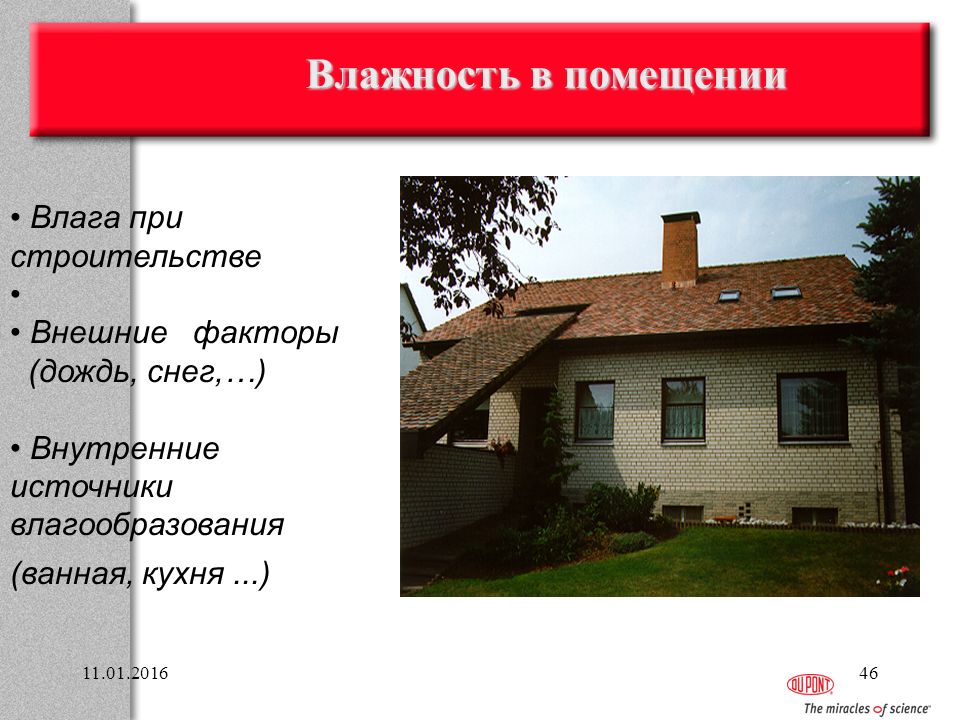

46. 11.01.201646 Влажность в помещении Влага при строительстве Внешние факторы (дождь, снег,…) Внутренние источники влагообразования (ванная, кухня...)

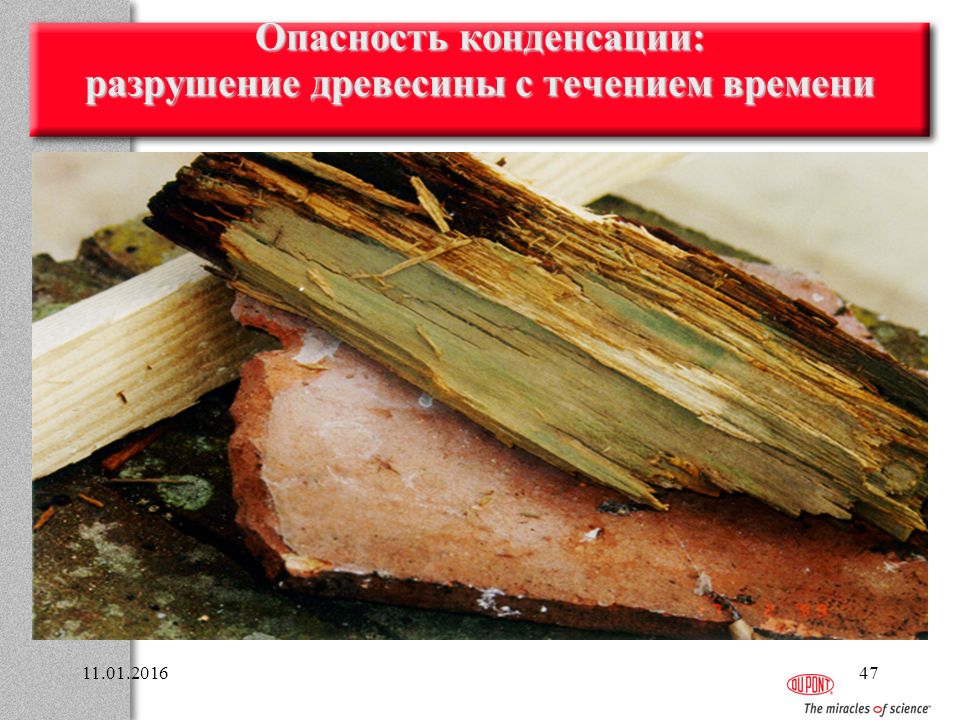

47. 11.01.201647 Опасность конденсации: разрушение древесины с течением времени

48. 11.01.201648 Параметр S d S d (м)Паропроницаемость материала эквивалентная толщина прослойки воздуха определенной толщины Пример: TYVEK  (толщина 175 мкм) S d = 0,02 м ПЭ (толщина 200 мкм) S d = 20 м Чем меньше S d, тем более паропроницаемый материал, тем меньше проблем связанных с конденсатом.

49. 11.01.201649 Кривая конденсации воды 2337 1228 610 286 103 (Pa) (г/м 3 ) 0 Жидкая вода Водяной пар Condensation curve Температура, °C Количество выделившейся влаги

50. 11.01.201650 Оценка риска образования конденсата Время испытаний (DIN 4108-3) = 2 месяца Снаружи -10 o C при 80% RH Внутри +20 o C при 50% RH 00.050.10.150.20.25 0.3 0.35 25002000150010005000 Pa Сопротивление паропроницанию S d, м Гипсокартон 12,5 мм Мин. вата 180 мм Tyvek  Вентилируемый зазор +20ºC +13ºC +7ºC 0ºC -3ºC -8ºC -10ºC Точка росы (100%RH) Расчетные значения для данных условий  p 956 Pa S d снаружиS d внутри

51. 11.01.201651 Графическое определение риска выпадения конденсата Согласно DIN 4108 Ниже красной линии конденсат не образуется. Зона риска (образование конденсата) выше красной линии! Сопротивление паропроницанию внутри - суммарное сопротивление всех элементов конструкции до гидроизоляции; снаружи - только гидроизоляция (см. предыдущий слайд)

52. 11.01.201652 Испытание в климатической камере (По данным университета “Braunschweig University”; Prof.Schulze) Улица -10 ºC 80%RH TYVEK ® или другие пленки Внутри +20 ºC 50%RH Срок испытания 60 дней Другие TYVEK ® 120mm Стекловаты 0.04 S da S di Гипсокартон Парциальное давление  p = 961 Pa

53. 11.01.201653 S da (м) Результаты испытаний 2000 1500 500 0 1 2 3 4 5 6 Время испытаний, недели s da =0,02 s da =0,04 s da =20 s da =3 s da =0,13 s da =0,2 Намерзание льда, г/м 2 1000 TYVEK ®

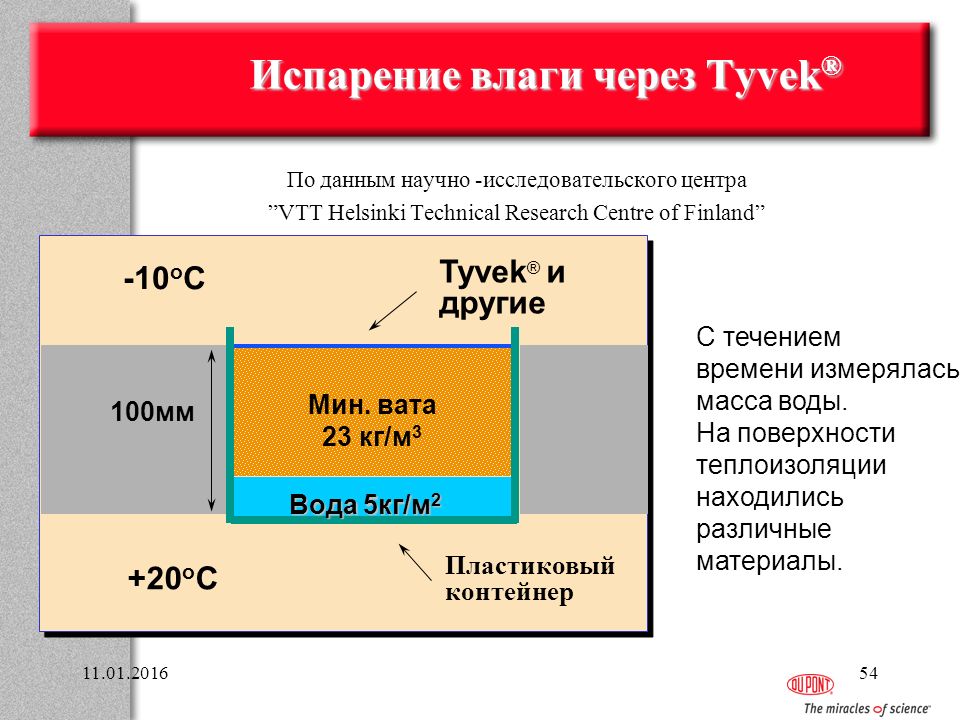

54. 11.01.201654 Испарение влаги через Tyvek ® По данным научно -исследовательского центра ”VTT Helsinki Technical Research Centre of Finland” +20 o C -10 o C Tyvek ® и другие Пластиковый контейнер 100мм Вода 5кг/м 2 Мин. вата 23 кг/м 3 С течением времени измерялась масса воды. На поверхности теплоизоляции находились различные материалы.

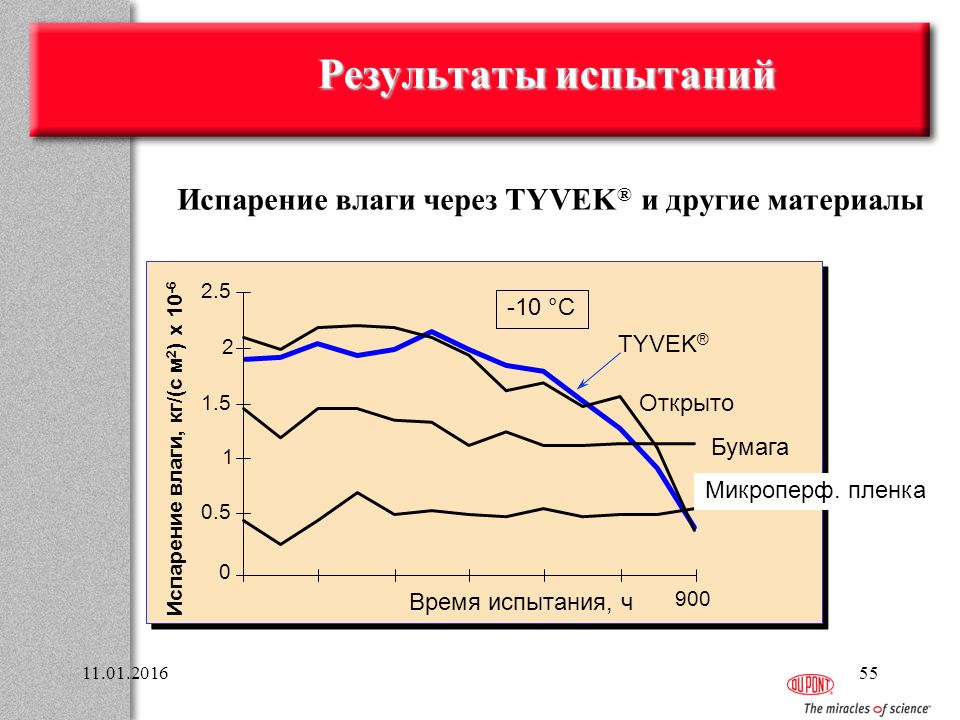

55. 11.01.201655 Испарение влаги через TYVEK ® и другие материалы Результаты испытаний 0 1 2 0.5 1.5 2.5 Время испытания, ч 900 Бумага TYVEK ® Испарение влаги, кг/(с м 2 ) x 10 -6 Открыто Микроперф. пленка -10 °C

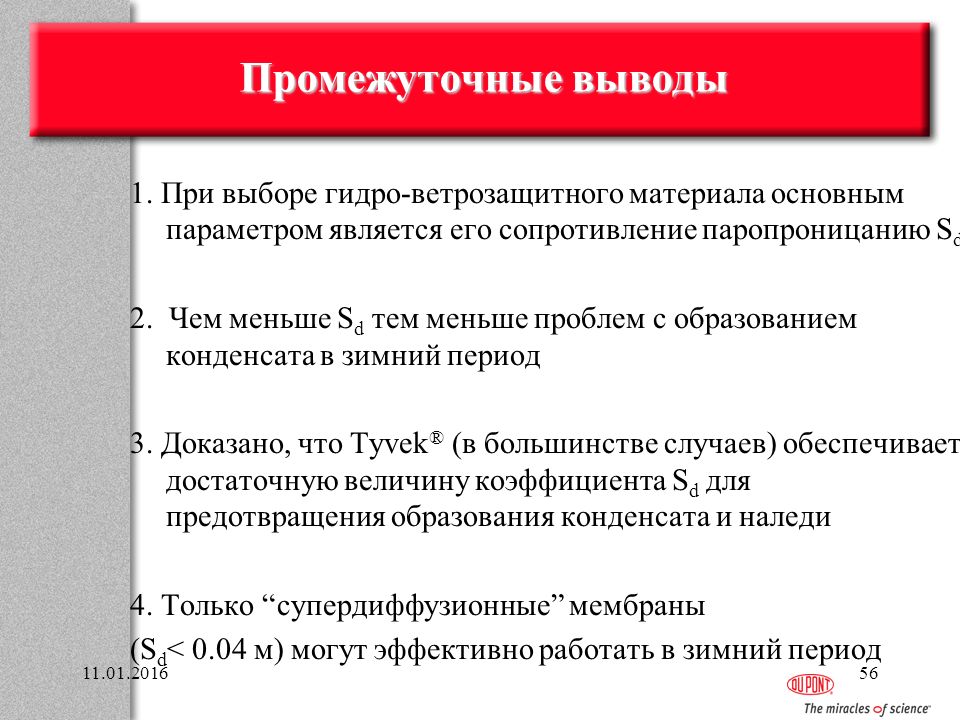

56. 11.01.201656 Промежуточные выводы 1. При выборе гидро-ветрозащитного материала основным параметром является его сопротивление паропроницанию S d 2. Чем меньше S d тем меньше проблем с образованием конденсата в зимний период 3. Доказано, что Tyvek ® (в большинстве случаев) обеспечивает достаточную величину коэффициента S d для предотвращения образования конденсата и наледи 4. Только “супердиффузионные” мембраны (S d < 0.04 м) могут эффективно работать в зимний период

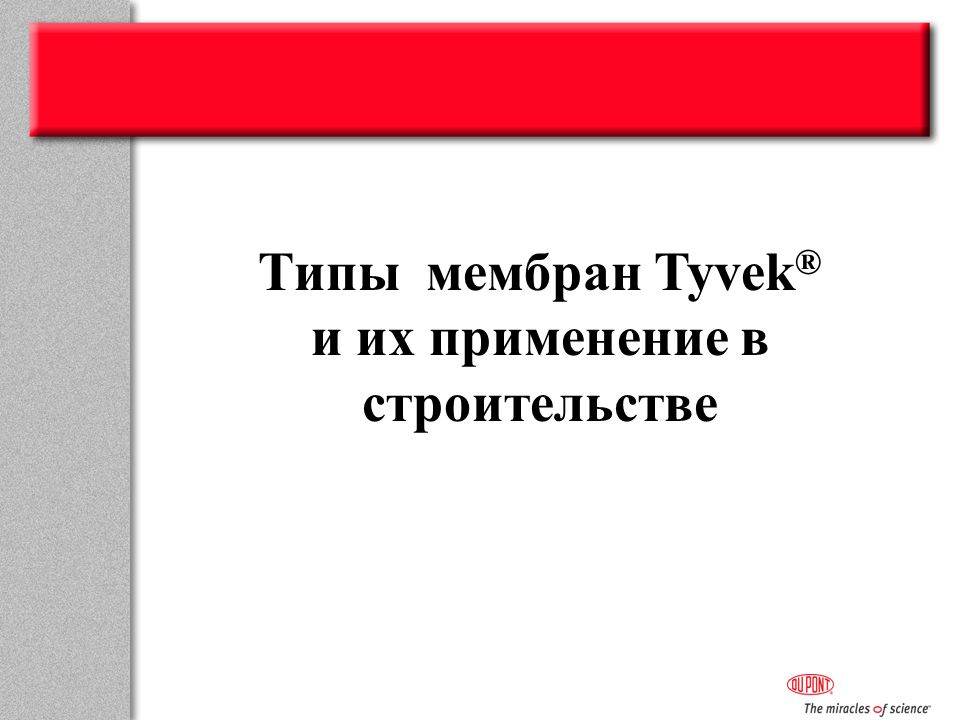

57. Типы мембран Tyvek ® и их применение в строительстве

58. Tyvek ® в скатных кровлях Применяется в качестве подкровельной гидрозащитной мембраны (для кровель с углом наклона более 12,5 о ) со всеми видами черепицы и шифера Основные преимущества l l Паропроницаемость => экология и комфорт l l Гидроизоляция => увелич срок службы конструкции l l Ветрозащита => экономия на отоплении l l Высокая прочность l l Легкий вес => удобство монтажа l l Срок службы более 50 лет

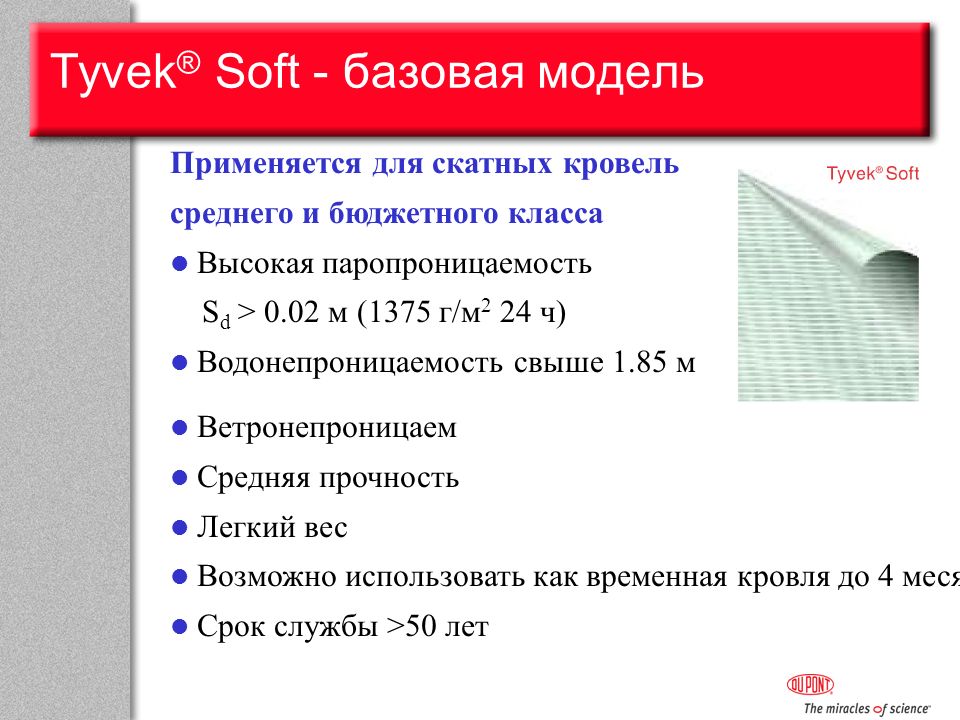

59. Tyvek ® Soft - базовая модель Применяется для скатных кровель среднего и бюджетного класса l l Высокая паропроницаемость S d > 0.02 м (1375 г/м 2 24 ч) l l Водонепроницаемость свыше 1.85 м l l Ветронепроницаем l l Средняя прочность l l Легкий вес l l Возможно использовать как временная кровля до 4 месяцев l l Срок службы >50 лет

60. Tyvek ® Solid - продвинутая модель Применяется для скатных кровель среднего и высшего класса l l Высокая паропроницаемость S d > 0.02 м (1300 г/м 2 24 ч) l l Водонепроницаемость свыше 2.35 м l l Ветронепроницаем l l Высокая прочность l l Легкий вес l l Возможно использовать как временная кровля до 4 месяцев l l Срок службы >50 лет l l Антибликовое покрытие

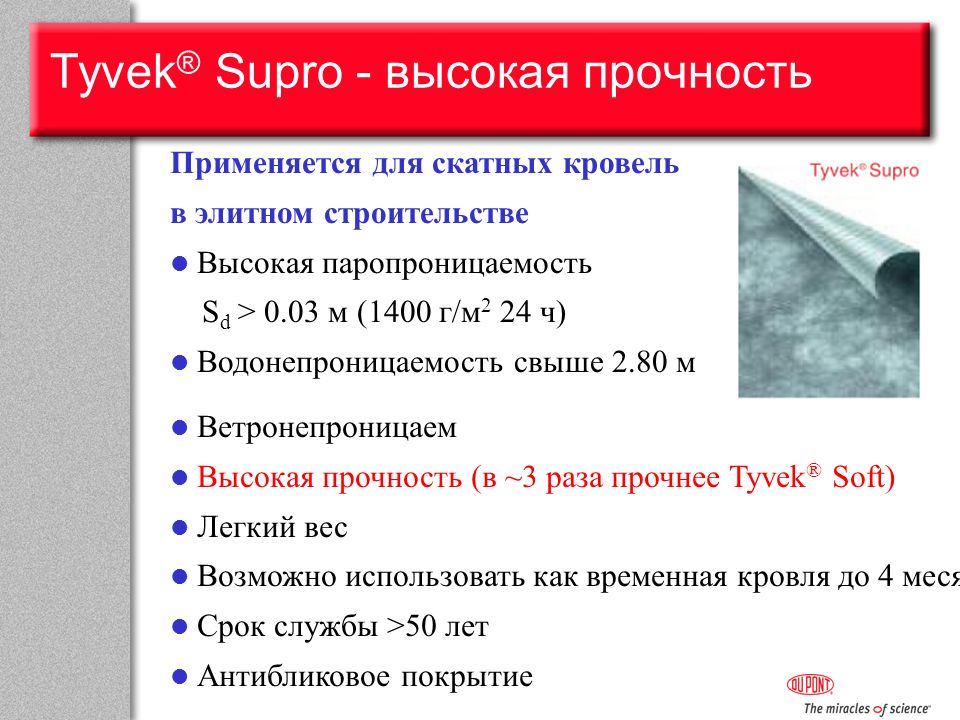

61. Tyvek ® Supro - высокая прочность Применяется для скатных кровель в элитном строительстве l l Высокая паропроницаемость S d > 0.03 м (1400 г/м 2 24 ч) l l Водонепроницаемость свыше 2.80 м l l Ветронепроницаем l l Высокая прочность (в ~3 раза прочнее Tyvek ® Soft) l l Легкий вес l l Возможно использовать как временная кровля до 4 месяцев l l Срок службы >50 лет l l Антибликовое покрытие

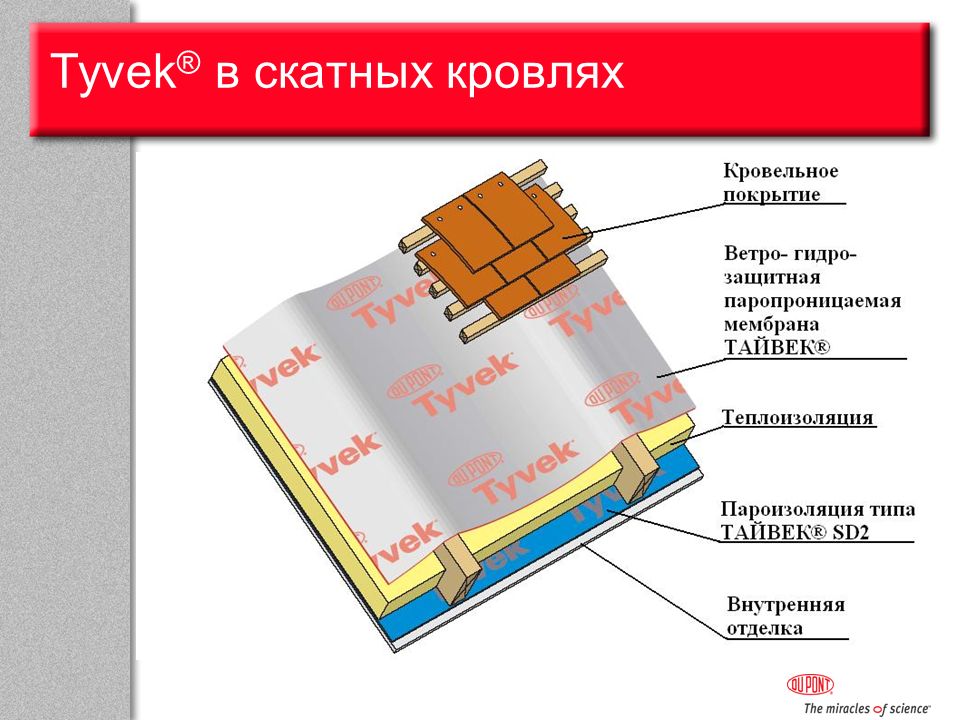

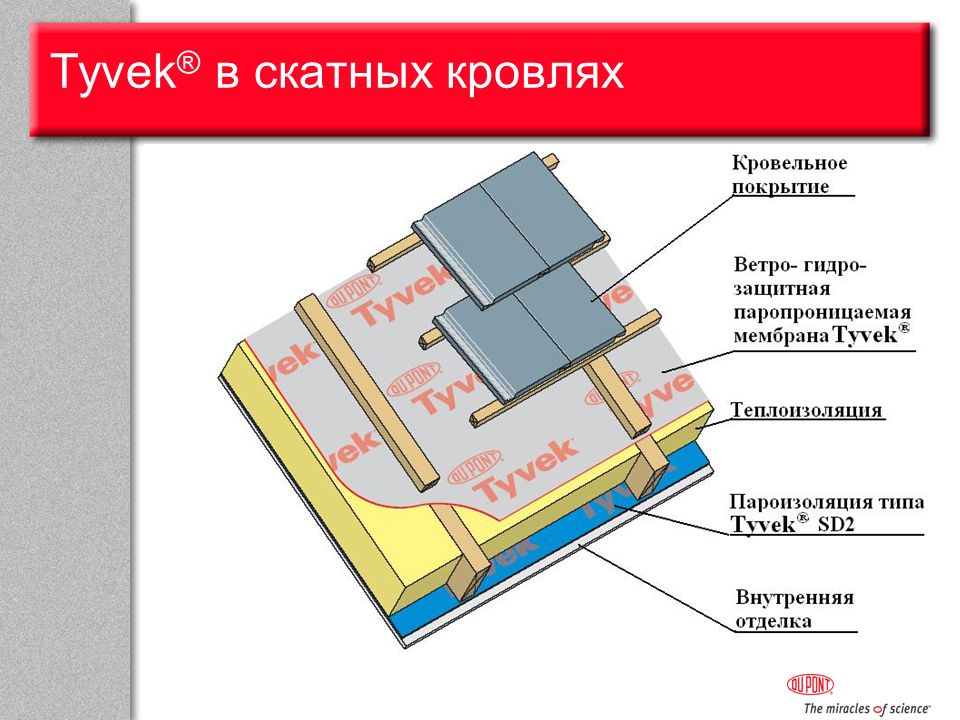

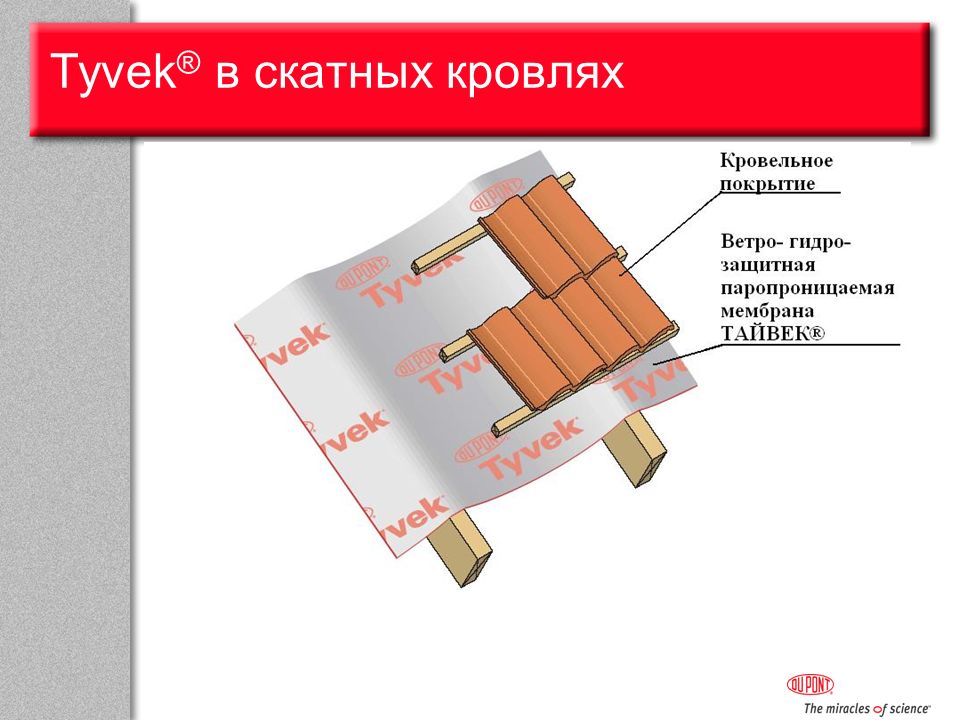

62. Tyvek ® в скатных кровлях

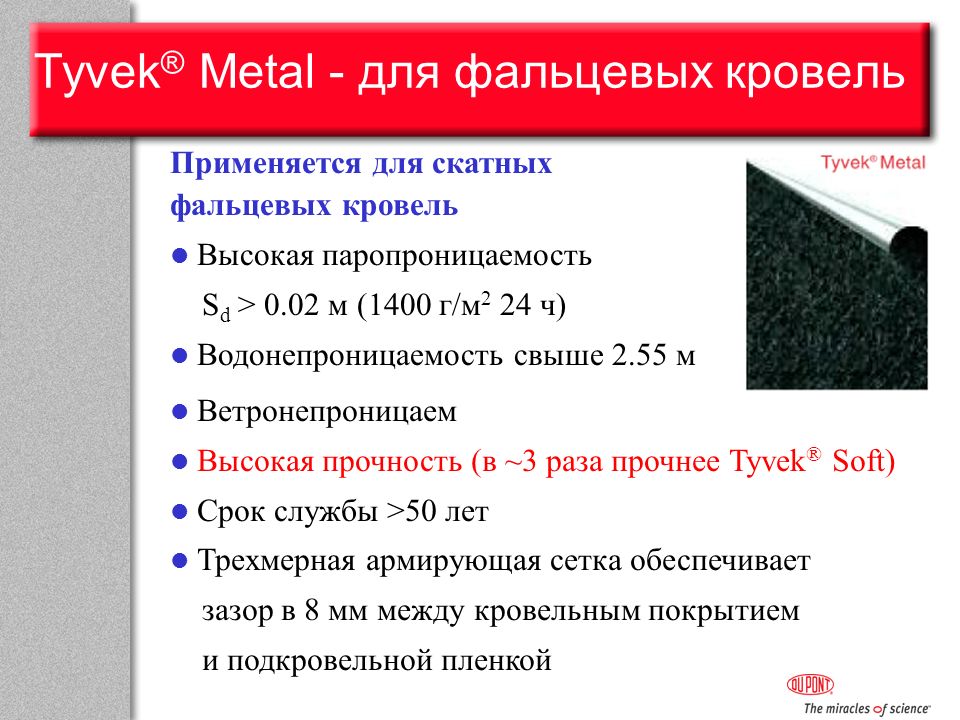

66. Tyvek ® Metal - для фальцевых кровель Применяется для скатных фальцевых кровель l l Высокая паропроницаемость S d > 0.02 м (1400 г/м 2 24 ч) l l Водонепроницаемость свыше 2.55 м l l Ветронепроницаем l l Высокая прочность (в ~3 раза прочнее Tyvek ® Soft) l l Срок службы >50 лет l l Трехмерная армирующая сетка обеспечивает зазор в 8 мм между кровельным покрытием и подкровельной пленкой

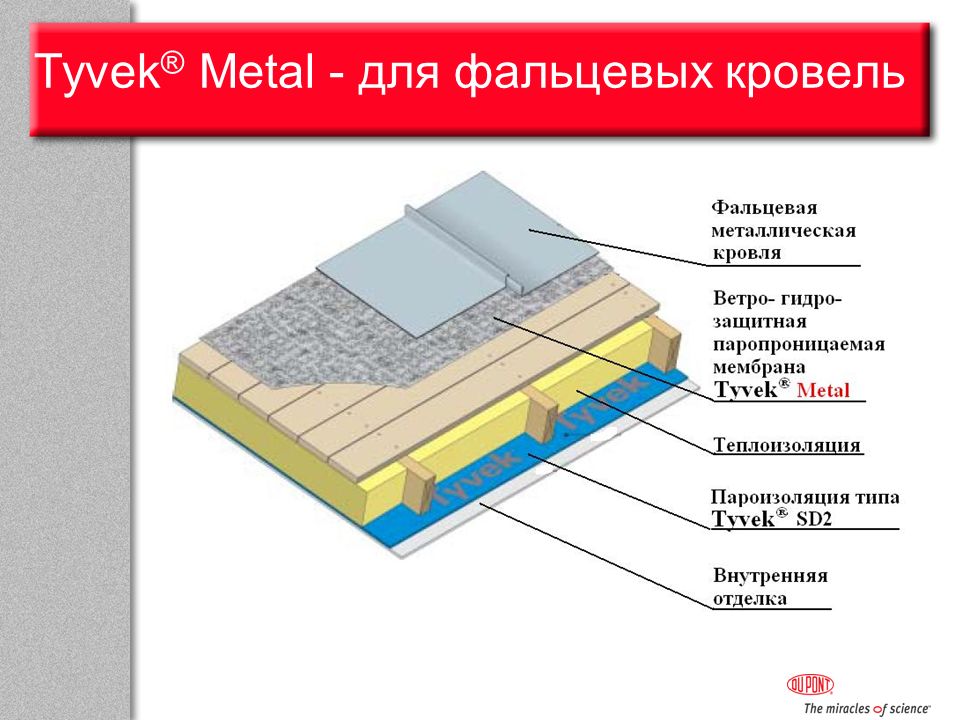

67. Tyvek ® Metal - для фальцевых кровель

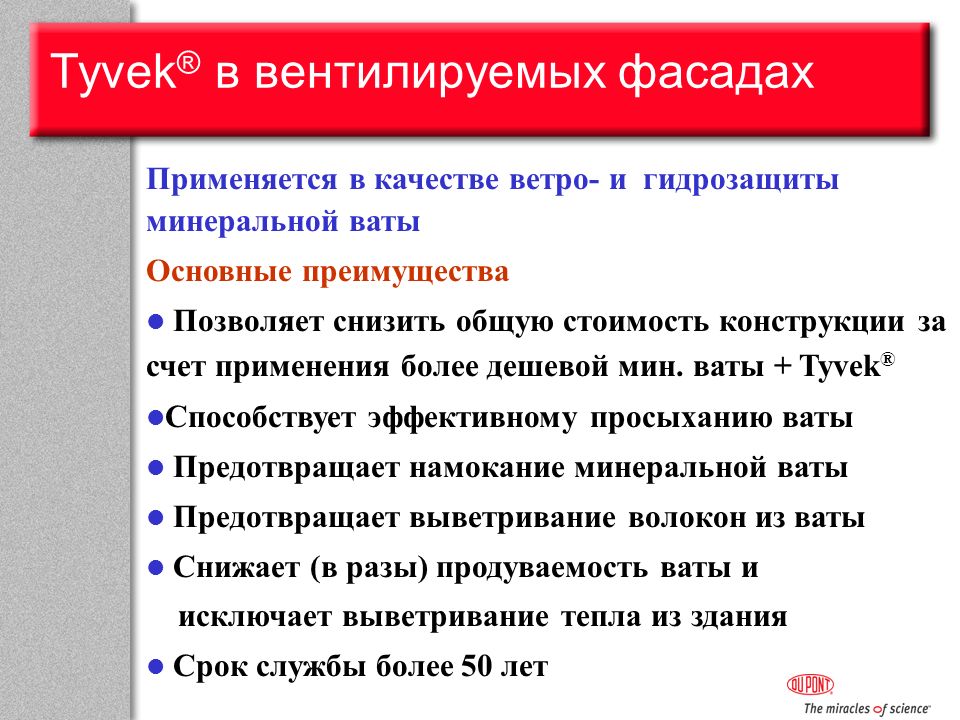

68. Tyvek ® в вентилируемых фасадах Применяется в качестве ветро- и гидрозащиты минеральной ваты Основные преимущества l l Позволяет снизить общую стоимость конструкции за счет применения более дешевой мин. ваты + Tyvek ® l l Способствует эффективному просыханию ваты l l Предотвращает намокание минеральной ваты l l Предотвращает выветривание волокон из ваты l l Снижает (в разы) продуваемость ваты и исключает выветривание тепла из здания l l Срок службы более 50 лет

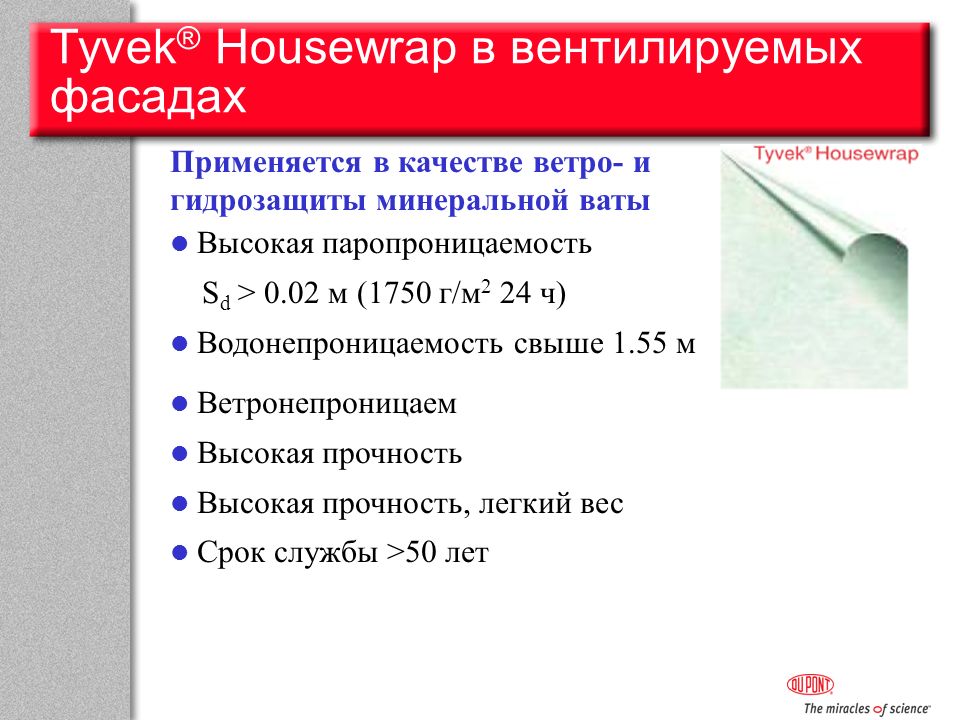

69. Tyvek ® Housewrap в вентилируемых фасадах Применяется в качестве ветро- и гидрозащиты минеральной ваты l l Высокая паропроницаемость S d > 0.02 м (1750 г/м 2 24 ч) l l Водонепроницаемость свыше 1.55 м l l Ветронепроницаем l l Высокая прочность l l Высокая прочность, легкий вес l l Срок службы >50 лет

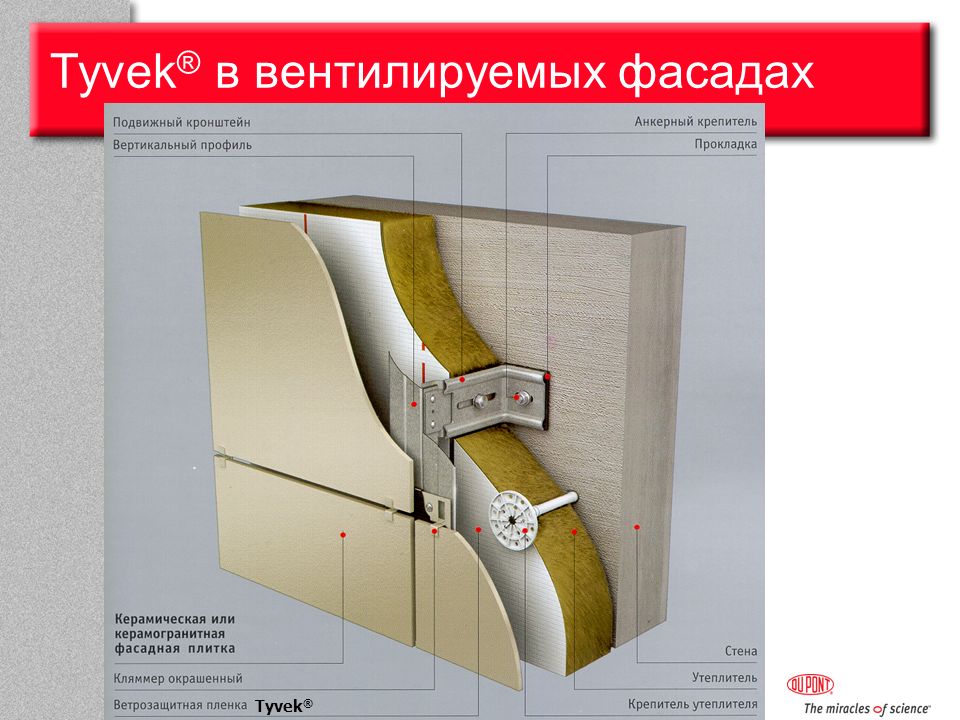

70. Tyvek ® в вентилируемых фасадах Tyvek ®

71. Tyvek ® в вентилируемых фасадах

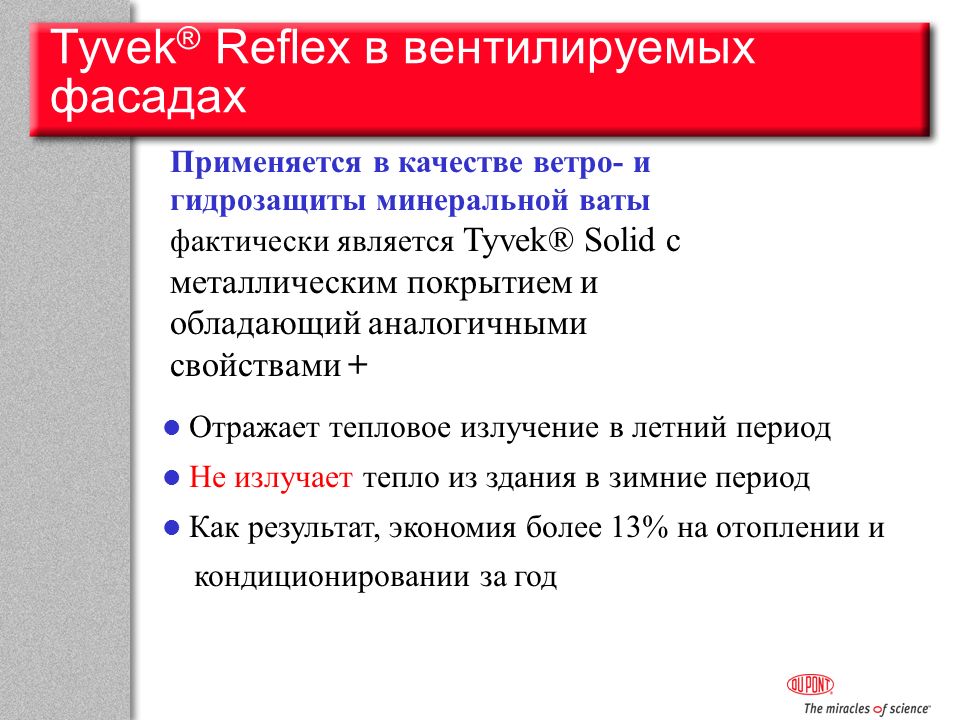

72. Tyvek ® Reflex в вентилируемых фасадах Применяется в качестве ветро- и гидрозащиты минеральной ваты фактически является Tyvek® Solid с металлическим покрытием и обладающий аналогичными свойствами + l l Отражает тепловое излучение в летний период l l Не излучает тепло из здания в зимние период l l Как результат, экономия более 13% на отоплении и кондиционировании за год

73. Tyvek ® Reflex в вентилируемых фасадах

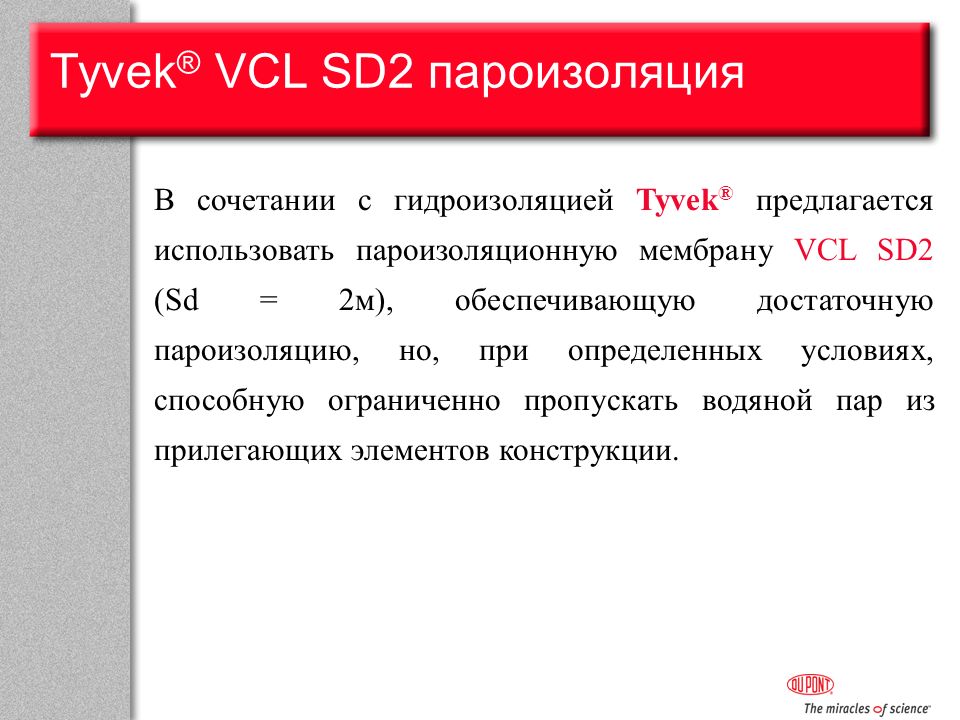

74. Tyvek ® VCL SD2 пароизоляция В сочетании с гидроизоляцией Tyvek ® предлагается использовать пароизоляционную мембрану VCL SD2 (Sd = 2м), обеспечивающую достаточную пароизоляцию, но, при определенных условиях, способную ограниченно пропускать водяной пар из прилегающих элементов конструкции.

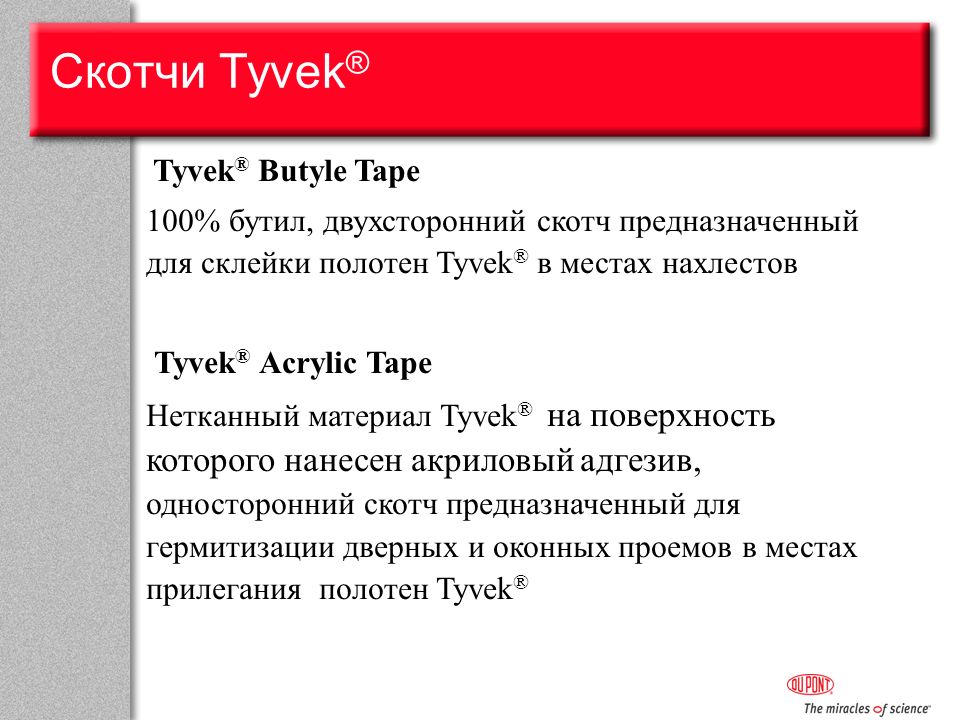

75. Скотчи Tyvek ® Tyvek ® Butyle Tape 100% бутил, двухсторонний скотч предназначенный для склейки полотен Tyvek ® в местах нахлестов Tyvek ® Acrylic Tape Нетканный материал Tyvek ® на поверхность которого нанесен акриловый адгезив, односторонний скотч предназначенный для гермитизации дверных и оконных проемов в местах прилегания полотен Tyvek ®
