1. Construction PROJECT MANAGEMENT Supervisor : E. Barraq Jumaa Prepared by: Ahmad Faqra Amjad Zarour Nidal Haroon

2. Graduating project consists of two parts : ** The first part includes preparing a theoretical research. ** The second part includes the application of the principle in construction project management.

3. " Public Service Center In Attil ", Location: North of Tulkarem City It contains Ground floor. Ground floor Area=559.43 m 2

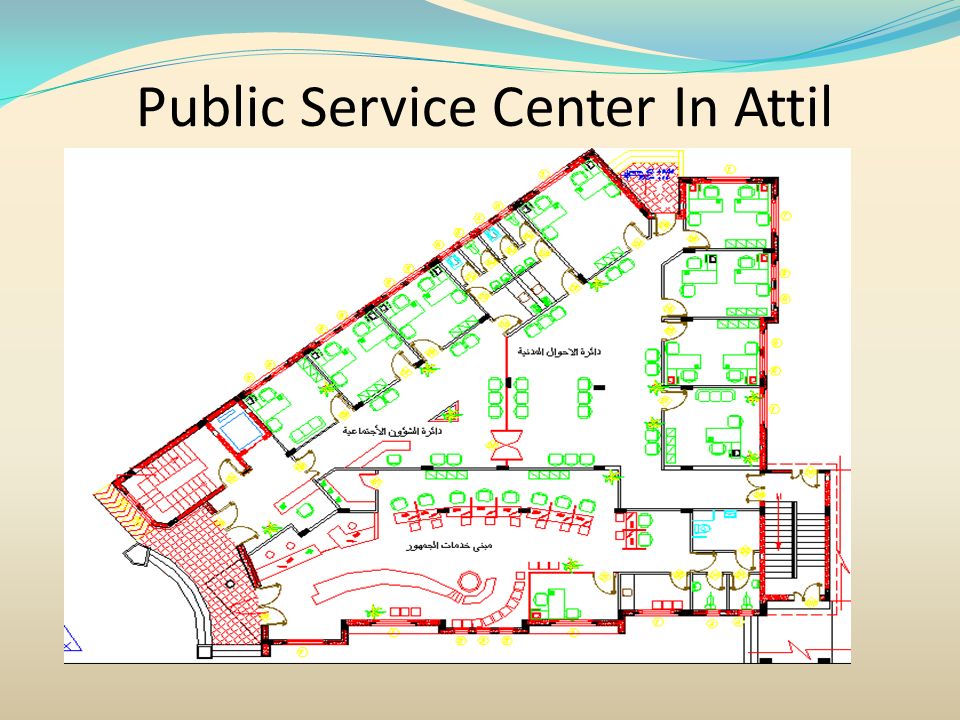

4. Public Service Center In Attil

5. 1.Check design elements 2. WBS. 3. Activity list preparation. 4. Method of construction. 5. Project network preparation. 6. Assigning activity duration. 7. Bill of quantity preparations. 8. Resources.

6. Check for Columns From structural drawing, columns section 20*50 cm. With As= 16 cm 2 We used the same section in order to be checked. The error was found in three columns in the middle of building. columnSection (cm) Area of steel(cm 2 ) Tributary area(m2) Total load ton C120*501621.56138 C220*501619.22123 C320*501618.87121

7. Check For Columns 3 d model from sap

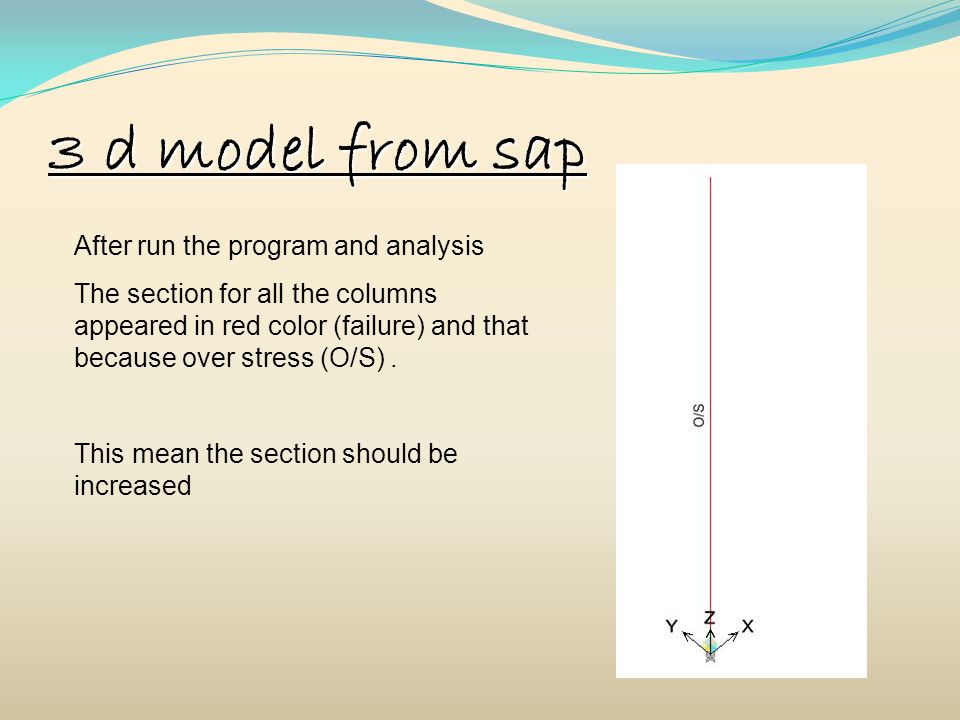

8. After run the program and analysis The section for all the columns appeared in red color (failure) and that because over stress (O/S). This mean the section should be increased

9. 3 d model from sap the section dimensions were increased to be (30cm*50cm) for the three columns. In SAP program the design checked again. the section (30cm*50cm) success,and the area of steel require AS= 15cm2 = Asmin = 0.01*30*50 = 15cm2.

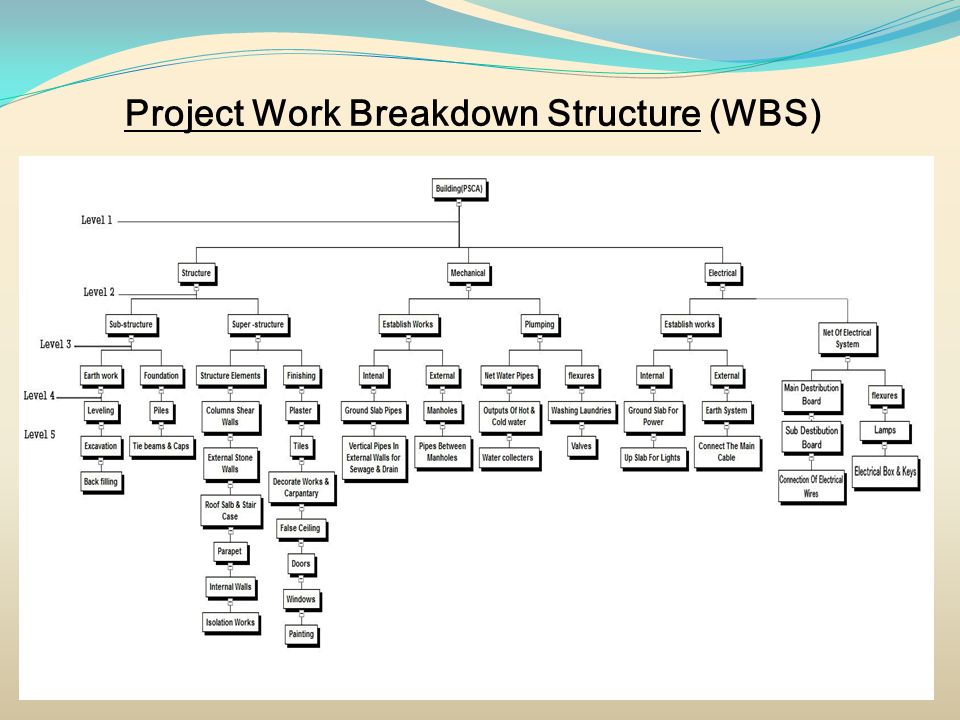

10. Project Work Breakdown Structure (WBS)

11. Planning Phase Planning duration (days)Item description Item # 1تسوية الموقع1_1 4حفريات للأساسات الوتدية1_2 2طمم حول القواعد والأساسات1_3 4فرش طبقة بيسكورس1_4 3صب خرسانة مسلحة للمدات الأرضية2_1 3صب طبقة نظافة2_2 4صب خرسانة للقواعد الوتدية2_3 15صب خرسانة للجسور الأرضية2_4 5صب خرسانة مسلحة للأعمدة2_5 3صب خرسانة للشواحط والأدراج2_6 5 صب خرسانة مسلحة لجدران بيت الدرج والمصعد2_7 10صب خرسانة للعقدات سماكة 25سم2_8

12. 3 فرش طبقة بيسكورس 15سم لاستقبال المدات حول المبنى3_1 6صب المدات الأرضية حول المبنى3_2 6صب خرسانة مسلحة للسور الخارجي3_3 2صب القاعدة أسفل السور الخارجي3_4 24بناء جدران حجرية جماعين4_1 3تركيب جبه حجر منشار للتصوينة4_2 3بناء جدران طوب إسمنتي4_3 9أعمال التأسيس 14أعمال القصارة5 18أعمال البلاط6 6أعمال المنجور7 7الأعمال المعدنية8 6أعمال الجبص والديكور9 15أعمال الدهان10 3أعمال العزل11 10الأعمال الصحية12 10الأعمال الكهربائية13

13. Planning Bar Chart

14. The previous sheet represent the following data : 1- project start on( 7JUL2010 ). 2-project End on (11 JAN2011). 3- The duration to accomplish the project is : 187 calendar days contain 154 working days. The planning duration to accomplish the project is : 187+8( because of weather conditions )= 195 calendar day. Planning Phase

15. for the figure above, the values shown on the curve represent the cumulative cost at the end of each month and finally 1088491 shekel at the end of the project 11 jan2011. Planning Phase Planning S-curve for the project

16. Execution phase This project was started on 7 JUL2010, and the data of performance stages were collected until 28OCT2010,at that date the contractor had finished the up slab.

17. Actual quantity Estimated quantity Item description Item # 1 1 تسوية الموقع1_1 300m3 215m3 حفريات للأساسات الوتدية1_2 40m3 110m3 طمم حول القواعد والأساسات1_3 70m3 64m3 فرش طبقة بيسكورس1_4 520m2 صب خرسانة مسلحة للمدات الأرضية2_1 30m3 صب طبقة نظافة2_2 202m3 215m3 صب خرسانة للقواعد الوتدية2_3 78m3 100m3 صب خرسانة للجسور الأرضية2_4 19m3 صب خرسانة مسلحة للأعمدة2_5 6m3 25m3 صب خرسانة للشواحط والأدراج2_6 18m3 45m3 صب خرسانة مسلحة لجدران بيت الدرج والمصعد2_7 483m2 485m2 صب خرسانة للعقدات سماكة 25سم2_8 22m3 7.5m3 صب خرسانة مسلحة للسور الخارجي3_3 9.5m3 11m3 صب القاعدة أسفل السور الخارجي3_4 352.8m2 420m2 بناء جدران حجرية جماعين4_1 The table below show the actual quantities that were performed until 28OCT2010. Execution phase

18. Execution Bar chart

19. The previous sheet represent the following : 1-actual durations for the activities until the blue line (7OCT2010) 2- the project start on 7JUL2010 and finished on 7FEB2011. 3- the time needed to finish the project is 214 calendar days contain a 178 work day. This mean that the project delay from the max. duration (200 day). Execution Phase

20. Update process of project & Earned value (EVA) The data will compare at 28OCT2010 for both planning phase and the implementing phase.

21. Price(shekel)% completeItem descriptionItem # 10001تسوية الموقع1_1 161251حفريات للأساسات الوتدية1_2 22001طمم حول القواعد والأساسات1_3 9601فرش طبقة بيسكورس1_4 353601صب خرسانة مسلحة للمدات الأرضية2_1 90001صب طبقة نظافة2_2 1004051صب خرسانة للقواعد الوتدية2_3 645001صب خرسانة للجسور الأرضية2_4 220401صب خرسانة مسلحة للأعمدة2_5 250001صب خرسانة للشواحط والأدراج2_6 232201صب خرسانة مسلحة لجدران بيت الدرج والمصعد2_7 1673251صب خرسانة للعقدات سماكة 25سم2_8 31501فرش طبقة بيسكورس 15سم لاستقبال المدات حول المبنى3_1 214890.57صب المدات الأرضية حول المبنى3_2 50771صب خرسانة مسلحة للسور الخارجي3_3 66001صب القاعدة أسفل السور الخارجي3_4 987001بناء جدران حجرية جماعين4_1 68001تركيب جبه حجر منشار للتصوينة4_2 155001بناء جدران طوب إسمنتي4_3 624451Total Budgeted Cost of Work schedule (BCWS) = 624451 shekel

22. Price(shekel)% completeItem descriptionItem # 10001تسوية الموقع1_1 225001حفريات للأساسات الوتدية1_2 8001طمم حول القواعد والأساسات1_3 10501فرش طبقة بيسكورس1_4 353601صب خرسانة مسلحة للمدات الأرضية2_1 90001صب طبقة نظافة2_2 943341صب خرسانة للقواعد الوتدية2_3 503101صب خرسانة للجسور الأرضية2_4 220401صب خرسانة مسلحة للأعمدة2_5 60001صب خرسانة للشواحط والأدراج2_6 92881صب خرسانة مسلحة لجدران بيت الدرج والمصعد2_7 1666351صب خرسانة للعقدات سماكة 25سم2_8 31501 فرش طبقة بيسكورس 15سم لاستقبال المدات حول المبنى3_1 214890.57صب المدات الأرضية حول المبنى3_2 148941صب خرسانة مسلحة للسور الخارجي3_3 57001صب القاعدة أسفل السور الخارجي3_4 987001بناء جدران حجرية جماعين4_1 68001تركيب جبه حجر منشار للتصوينة4_2 155001بناء جدران طوب إسمنتي4_3 584550Total Budgeted Cost of Work Performed (BCWP)= 584550 shekel

23. (EVA)values ACWP Price(shekel) Actual quantityItem descriptionItem # 1000 1تسوية الموقع1_1 22500 300m3حفريات للأساسات الوتدية1_2 800 40m3طمم حول القواعد والأساسات1_3 1050 70m3فرش طبقة بيسكورس1_4 35360 520m2صب خرسانة مسلحة للمدات الأرضية2_1 9000 30m3صب طبقة نظافة2_2 94334 202m3صب خرسانة للقواعد الوتدية2_3 50310 78m3صب خرسانة للجسور الأرضية2_4 22040 19m3صب خرسانة مسلحة للأعمدة2_5 6000 6m3صب خرسانة للشواحط والأدراج2_6 9288 18m3 صب خرسانة مسلحة لجدران بيت الدرج والمصعد2_7 166635 483m2صب خرسانة للعقدات سماكة 25سم2_8 14894 22m3صب خرسانة مسلحة للسور الخارجي3_3 5700 9.5m3صب القاعدة أسفل السور الخارجي3_4 82900 352.8m2بناء جدران حجرية جماعين4_1 521811 Total Actual Cost of Work Performed (ACWP)= 521811 shekel.

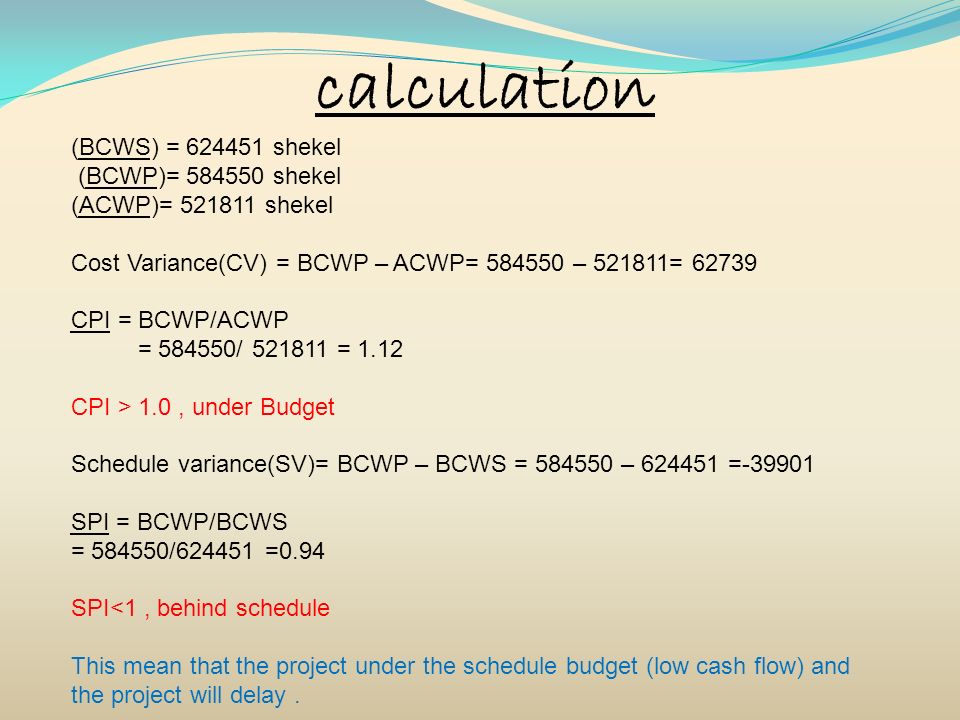

24. calculation (BCWS) = 624451 shekel (BCWP)= 584550 shekel (ACWP)= 521811 shekel Cost Variance(CV) = BCWP – ACWP= 584550 – 521811= 62739 CPI = BCWP/ACWP = 584550/ 521811 = 1.12 CPI > 1.0, under Budget Schedule variance(SV)= BCWP – BCWS = 584550 – 624451 =-39901 SPI = BCWP/BCWS = 584550/624451 =0.94 SPI<1, behind schedule This mean that the project under the schedule budget (low cash flow) and the project will delay.

26. 1- delay in getting material resources, and this mainly appear in the stone item, therefore the building of stone wall will be effected during the deficit of getting the required quantities of the stones.And some times the stones that were delivered to site had been rejected because it didn’t committed to the first class as required 2- labor resources, the insufficient labors during the execution phase effect directly on the time of accomplish the activities, in addition to much absents from labors during the implementation of the structure stages. The reasons for the delay

27. The result of delay Case Study The delay is 214- 200 = 14day. If that will happen the contractor have to pay the fine = 0.001(%of fine)*1088491 shekel (price of the project) * 14 day 15239 shekel=

28. Suggest Solutions Case Study During the finishing works for the building there are many activities need more then 10 days, the following table represent that activities. laborsPlanning phase(day) description 3 technical& 3labors 14plaster works 1 technical & 2labors 18Tile works 2 technical & 2labors 15Painting works

29. Case Study Suggest Solutions laborsDuration after crashing Planning phase(day) description 3 technical& 3labors 14 plaster works 2 technical & 4labors 918Tile works 4 technical & 4labors 1015Painting works two activities were crashed which are Tile and Painting works by double the number of labors for this two activities.
