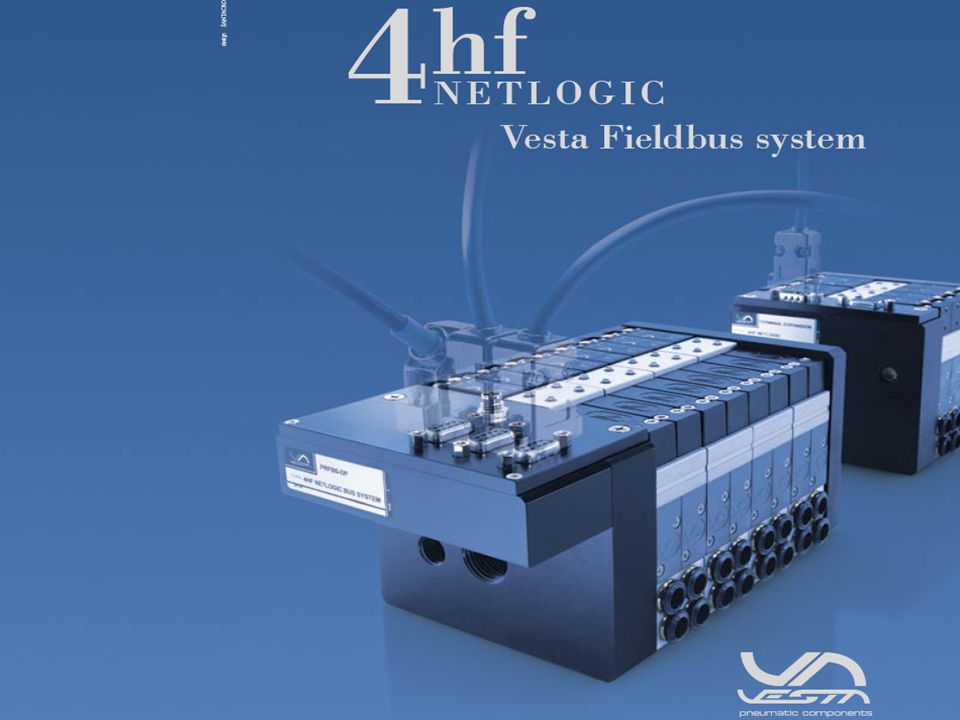

1

2 A BRIEF INTRODUCTION TO FIELDBUS 4 hf NETLOGIC

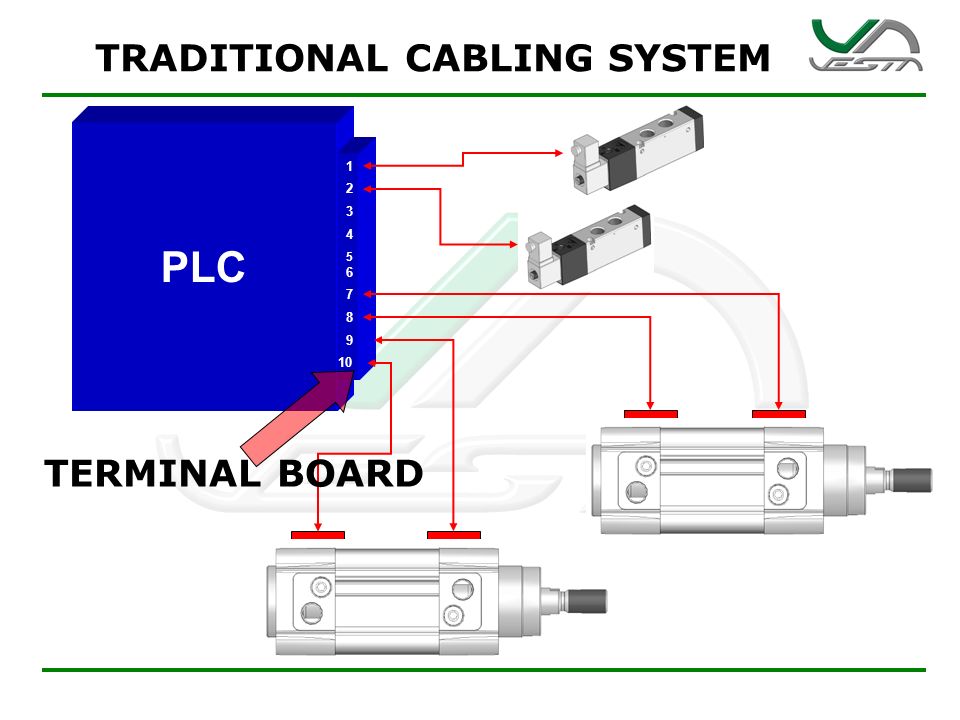

3 PLC 1 2 3 9 8 7 10 TRADITIONAL CABLING SYSTEM 4 5 6 TERMINAL BOARD

4 PLC MASTER FIELDBUS SYSTEM CAMPO FIELD OUTPUTS INPUTS I/O SLAVE

5 MASTER I/O SLAVE (1) OUTPUT Order: Slave address (2) Output address (3) I/O SLAVE (2) I/O SLAVE (3) Output 1 Output 2 Output 3 Completed Communication (with address) Input 1 Input 2 Each Inputs has: Slave address(2) Input address(1), (2) SLAVE NODE NETWORK INPUTS (ALL) POLLING Master receives Addressed Inputs From the field (input 1, slave 2) FIELDBUS COMMUNICATION

6 FIELDBUS FEATURES 4 hf NETLOGIC

7 no input & output cabling to PLC each slave node needs to be addressed communications diagnostic available easy network plug & play expansibility high number of I/O through a single PLC guaranteed transmission speed PLC is always isolated from the field (PLC supplies the field-bus only) FIELDBUS FEATURES

8 4 hf NETLOGIC Vesta Fieldbus

9 4 hf NETLOGIC OUTPUT = 4HF SOLENOIDS INPUT = 24V DC DIGITAL SIGNALS I/O SLAVE NODE

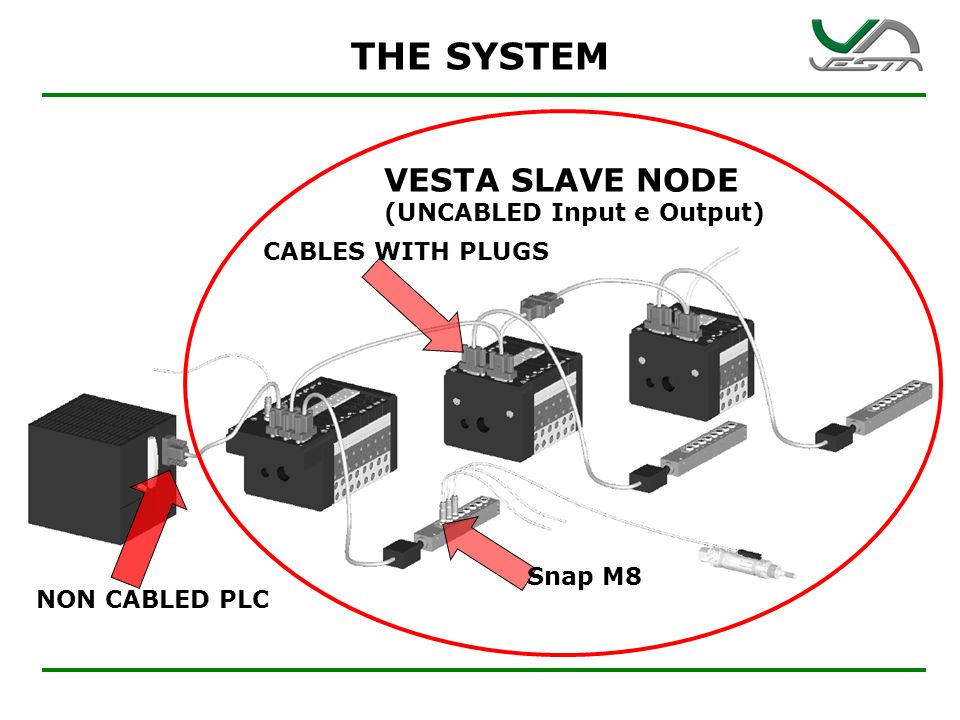

10 VESTA SLAVE NODE (UNCABLED Input e Output) Snap M8 CABLES WITH PLUGS NON CABLED PLC THE SYSTEM

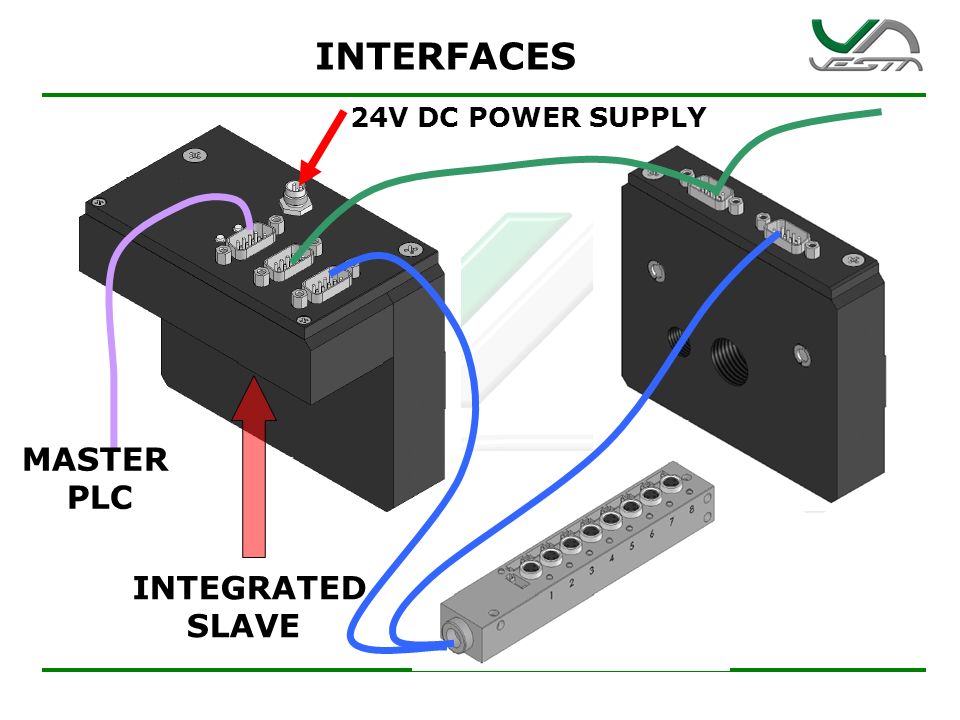

11 INTEGRATED SLAVE 24V DC POWER SUPPLY MASTER PLC INTERFACES

12 4 hf NETLOGIC 4hf NETLOGIC ELEMENTS FEATURES

13 Outputs (solenoids) max = 128 Inputs max = 128 HEAD ISLAND Up to 32 Solenoids (16 valve stations) EXPANSION ISLAND Up to 16 solenoids (8 valve stations) Up to 6 expansion islands (32+6x16=128 solenoids) DIGITAL INPUTS BOX (24V DC) Up to 8 inputs Up to 16 Input BOXES (8x16=128 Input) I/Os

14 VESTA SLAVE NODE EXAMPLE Y cable for expansions connection Y cable for input boxes connection

15 ADDITIONAL OUTPUTS ADDITIONAL 24V DC POWER SUPPLY N°8 DIGITAL OUTPUTS SNAP M8 CONNECTOR 10Watt FOR OUTPUT SUB-D 9 PLUG FOR EXPANSION ISLANDS

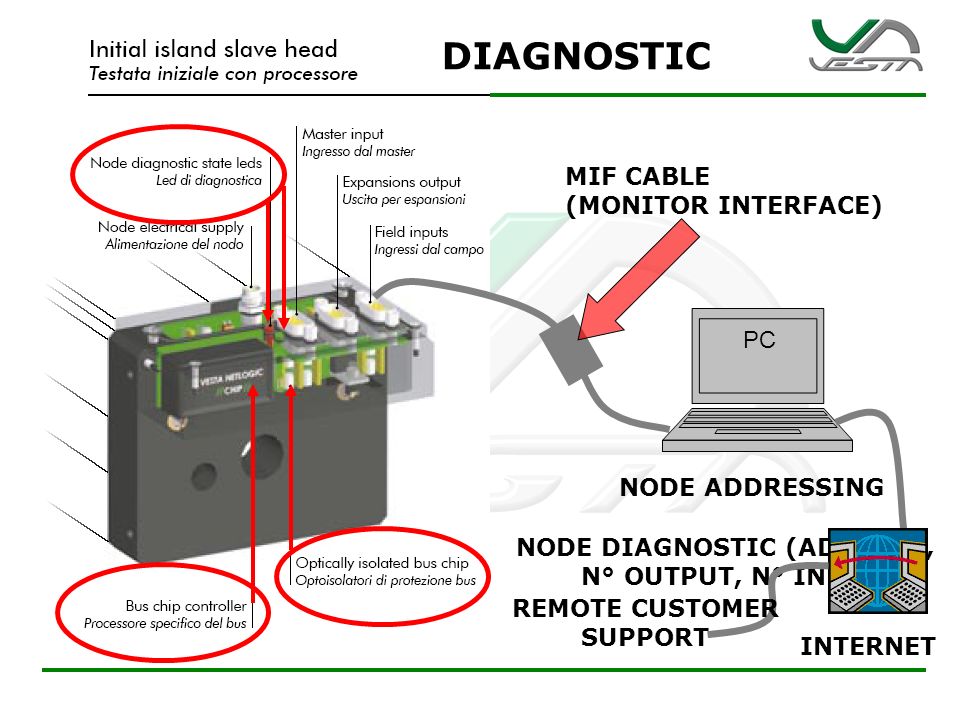

16 PC NODE ADDRESSING NODE DIAGNOSTIC (ADDRESS, N° OUTPUT, N° INPUT) INTERNET REMOTE CUSTOMER SUPPORT MIF CABLE (MONITOR INTERFACE) DIAGNOSTIC

17 SUPPORTED PROTOCOLS Ethernet IP, Modbus TCP

18 4 hf NETLOGIC 4hf NETLOGIC FEATURES

19 4 hf NETLOGIC EASY NODE ELEMENTS CONNECTION (EXPANSIONS, DIGITAL INPUTS BOXES) WITH PLUGGED CABLES (PLUG & PLAY). SERIAL COMMUNICATION AMONG 4HF NETLOGIC AND NODE ELEMENTS. AUTOMATIC I/O ALLOCATION TO THE 4HF NETLOGIC CHIPSET EXPANSIONS & DIGITAL INPUTS BOXES ARE 4HF NETLOGIC SERIES ONLY

20 MAX SPEED AVAILABILITY FOR EACH PROTOCOL CE MARKING (89/336/CE) MAX 128 OUTPUT, MAX 128 INPUT WORKING TEMPERATURE = -10°/ +50° C NODE DIAGNOSTIC THROUGH MIF CABLE MAX CABLES LENGHT (INPUTS & EXP.) = 5 M 4 hf NETLOGIC

21 Thank you. VESTA AUTOMATION S.R.L. Via Martiri di Belfiore, 69/A 45100 ROVIGO, ITALY Web: www.vesta.itwww.vesta.it SALES INTERNATIONAL Tel.+39 0425 474313 Fax +39 0425 474670 Email: export@vesta.itexport@vesta.it
