1. SCAD OFFICE. Об устойчивости равновесия железобетонных конструкций

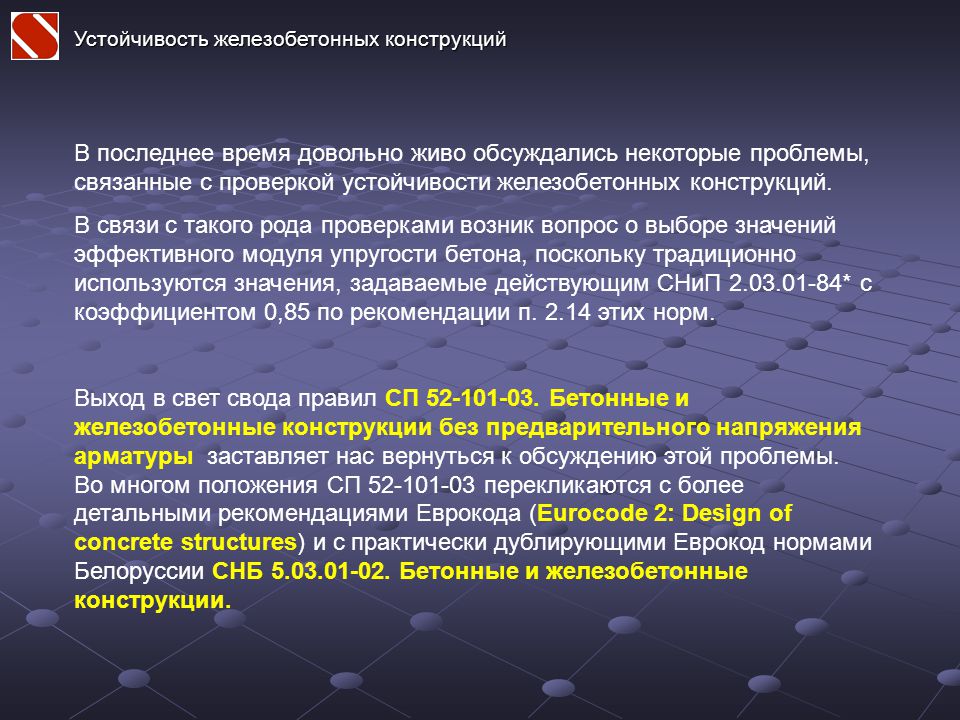

2. Устойчивость железобетонных конструкций В последнее время довольно живо обсуждались некоторые проблемы, связанные с проверкой устойчивости железобетонных конструкций. В связи с такого рода проверками возник вопрос о выборе значений эффективного модуля упругости бетона, поскольку традиционно используются значения, задаваемые действующим СНиП 2.03.01-84* с коэффициентом 0,85 по рекомендации п. 2.14 этих норм. Выход в свет свода правил СП 52-101-03. Бетонные и железобетонные конструкции без предварительного напряжения арматуры заставляет нас вернуться к обсуждению этой проблемы. Во многом положения СП 52-101-03 перекликаются с более детальными рекомендациями Еврокода (Eurocode 2: Design of concrete structures) и с практически дублирующими Еврокод нормами Белоруссии СНБ 5.03.01-02. Бетонные и железобетонные конструкции.

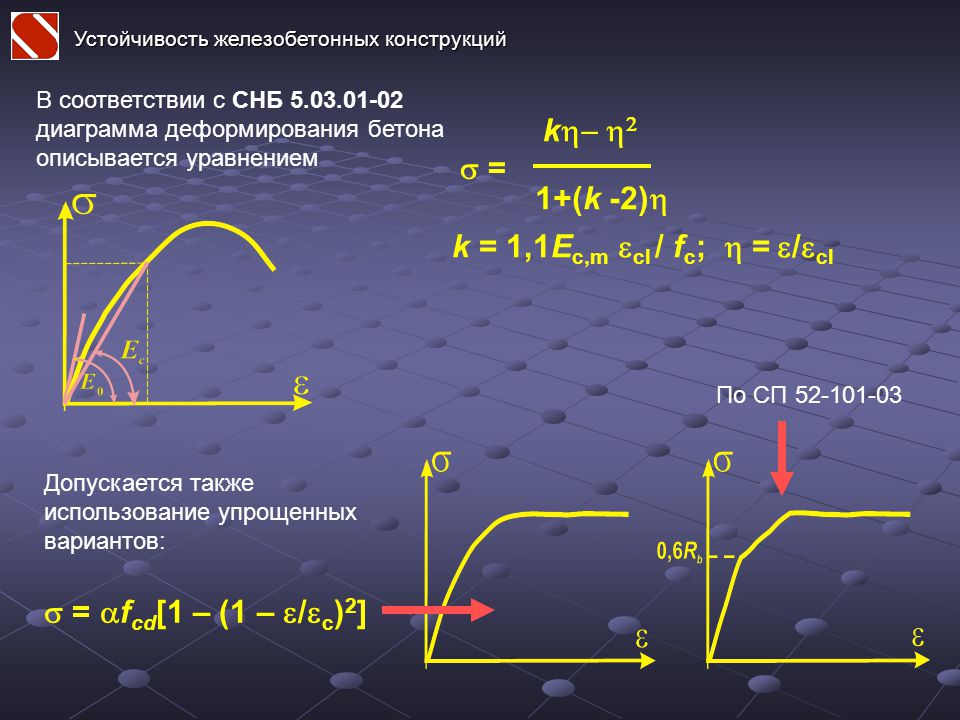

3. Устойчивость железобетонных конструкций  = k   1+(k -2)  k = 1,1E c,m  cl / f c ;  =  /  cl В соответствии с СНБ 5.03.01-02 диаграмма деформирования бетона описывается уравнением Допускается также использование упрощенных вариантов:  =  f cd [1 – (1 –  /  c ) 2 ] По СП 52-101-03

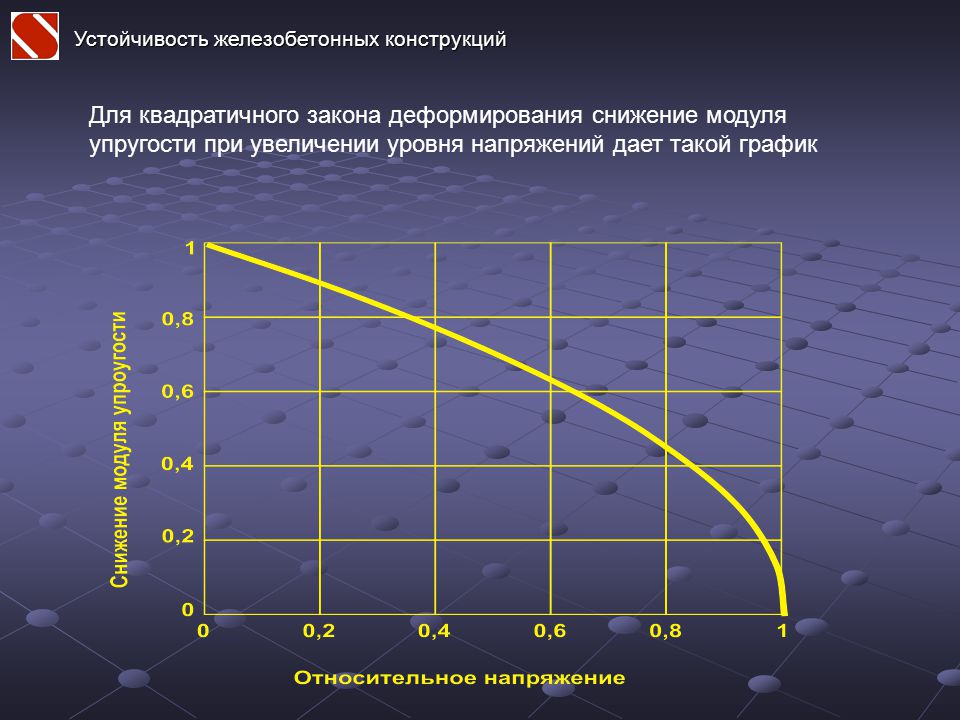

4. Устойчивость железобетонных конструкций Для квадратичного закона деформирования снижение модуля упругости при увеличении уровня напряжений дает такой график

5. СП 52-101-03, СНБ 5.03.01-02 и Eurocode 2 предлагают, кроме того, учитывать деформации ползучести и вводят понятие о приведенном модуле упругости для расчета на длительно действующие нагрузки. E b,  = E b / (1 +  b,cr )  b,cr = 1,0... 3,4 Устойчивость железобетонных конструкций В действующем СНиП учитывается рост прогибов за счет ползучести, но на модуль упругости этот рост не влияет.

6. Е = 3,52е+06 K уст = 2,772 Е = 1,07е+06 K уст = 0,842 Бетон В35 Влажность 40-75%  b,cr = 2,3 Пример расчета на устойчивость Устойчивость железобетонных конструкций

7. К потере устойчивости при пониженном значении модуля упругости склоняются некоторые специалисты, анализируя аварию «Трансвааль-Парка» Устойчивость железобетонных конструкций

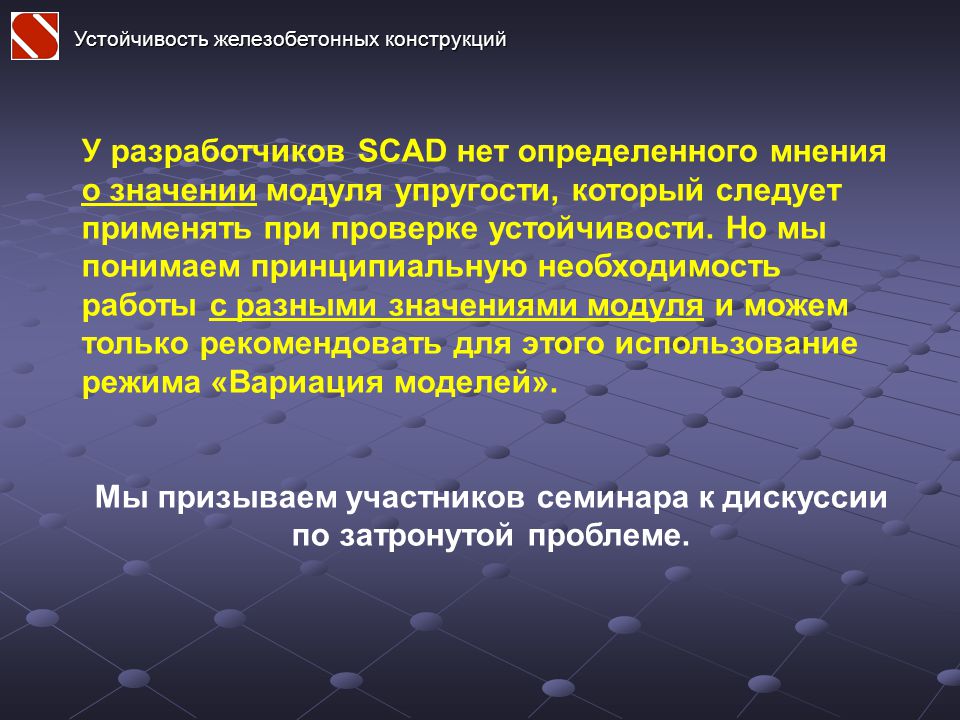

8. У разработчиков SCAD нет определенного мнения о значении модуля упругости, который следует применять при проверке устойчивости. Но мы понимаем принципиальную необходимость работы с разными значениями модуля и можем только рекомендовать для этого использование режима «Вариация моделей». Мы призываем участников семинара к дискуссии по затронутой проблеме. Устойчивость железобетонных конструкций
