1. מדידת תנועת קרום כדור הארץ בשיטות שונות טקטוניקה - תרגול 6

2. Tracking Tectonic Plates: Testing Plate Tectonics with Two Independent Methods Laurel Goodell Dept of Geosciences Princeton University מצגת זו מבוססת על מצגת שהוכנה על ידי Laurel Goodell מאוניברסיטת Princeton:

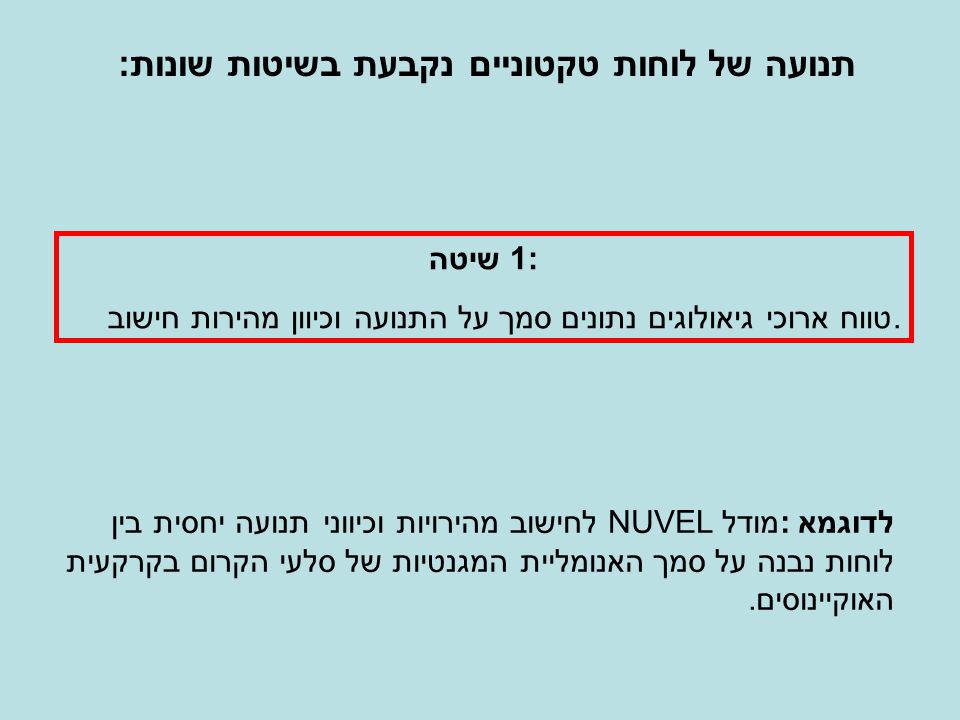

3. תנועה של לוחות טקטוניים נקבעת בשיטות שונות: שיטה 1: חישוב מהירות וכיוון התנועה על סמך נתונים גיאולוגים ארוכי טווח. לדוגמא: מודל NUVEL לחישוב מהירויות וכיווני תנועה יחסית בין לוחות נבנה על סמך האנומליית המגנטיות של סלעי הקרום בקרקעית האוקיינוסים.

4. http://ofgs.ori.u-tokyo.ac.jp/~okino/platecalc_new.html בעזרת מודל זה פותחו מחשבונים לחישוב תנועה של נקודות על פני כדור הארץ ביחס ללוחות השונים. מחשבון כזה ניתן למצוא בקישור הבא:

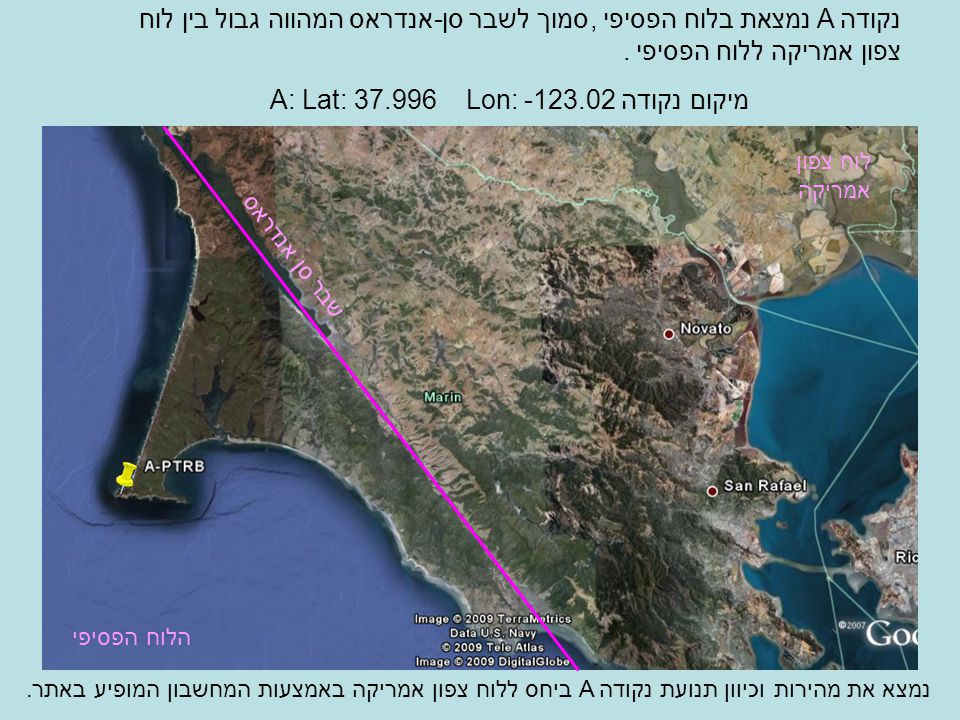

5. נקודה A נמצאת בלוח הפסיפי, סמוך לשבר סן-אנדראס המהווה גבול בין לוח צפון אמריקה ללוח הפסיפי. מיקום נקודה A: Lat: 37.996 Lon: -123.02 נמצא את מהירות וכיוון תנועת נקודה A ביחס ללוח צפון אמריקה באמצעות המחשבון המופיע באתר. הלוח הפסיפי לוח צפון אמריקה שבר סן אנדראס

6. נמצא את מהירות וכיוון תנועת נקודה B ביחס ללוח הפסיפי באמצעות המחשבון המופיע באתר.

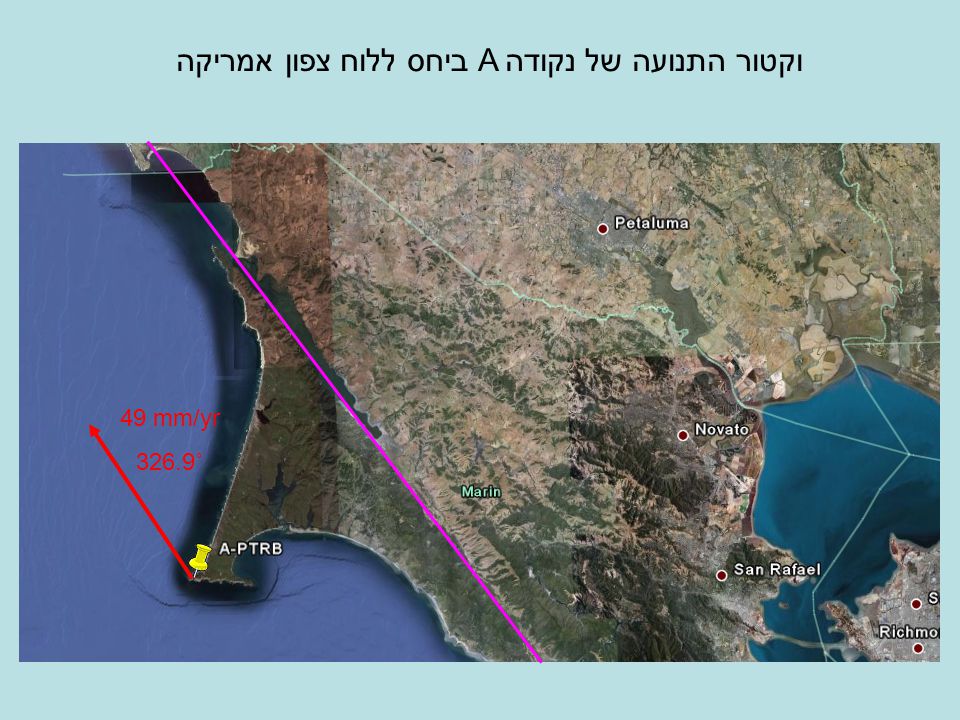

8. וקטור התנועה של נקודה A ביחס ללוח צפון אמריקה 49 mm/yr 326.9˚

9. תנועה של לוחות טקטוניים נקבעת בשיטות שונות: שיטה 2: חישוב מהירות וכיוון תנועה עכשויות בעזרת מדידות GPS.

10. G lobal P ositioning S ystem

11. + View the NASA Portal+ View the NASA Portal Survey GPS המדידות נערכות בהפרשי זמן קבועים ובמיקומים קבועים על מנת למדוד שינויים במיקום הנקודות.

12. Continuous GPS station (Iceland) המדידות מתבצעות באופן רציף – מדידה כל כמה שניות. נתונים הנמדדים בתחנות קבועות בכל העולם ניתן למצוא באתר של SOPAC: http://sopac.ucsd.edu/cgi-bin/refinedJavaTimeSeries.cgi

13. north Down (relatively slow)‏ west Point A – GPS Determined Velocity

14. 24.5 mm / yr 37.4 mm / yr W N 44.71 mm / yr 56.77° ITRF V A = 44.71 mm/yr בכיוון 303.23° בעזרת הנתונים באתר, נחשב את כיוון ומהירות נקודה A ביחס למערכת ייחוס ITRF2005.

15. נקודה B (תחנת GPS בשם SVIN) נמצאת על לוח צפון אמריקה, גם כן סמוך לשבר סן-אנדראס.

16. נמצא את מהירות וכיוון תנועת נקודה B במערכת ייחוס ITRF2005 12.4 mm/yr 31.7 mm/yr 34.04 mm/yr 68.64˚ ITRF V B = 34.04 mm/yr בכיוון 291.36°

17. 34.04 mm/yr 291.36˚ 44.71 mm/yr 303.23˚ וקטורי המהירות של נקודות A ו-B במערכת ייחוס ITRF2005:

18. ITRF V A 44.77 mm/yr 303.23˚ - ITRF V B: 34.04 mm/yr 111.36˚ B V A 13.38 mm/yr 334.776 נחשב את התנועה היחסית בין נקודה A לנקודה B: B V A = - ITRF V B + ITRF V A

19. מהירות נקודה A ביחס ללוח צפון אמריקה כפי שחושבה בשתי השיטות השונות: ממה יכולים לנבוע ההבדלים הנצפים? 49 mm/yr 326.9˚ 13.36 mm/yr 334.78˚

21. תרגיל כיתה נקודה C (תחנת מדידה NLGN) נמצאת בקורדינטה: Lat: 42.2 Lon:-97.8

22. תרגיל כיתה 1)חשבו את ITRF V C (מהירות וכיוון) על סמך נתוני מדידות ה-GPS המופיעים באתר http://sopac.ucsd.edu/cgi-bin/refinedJavaTimeSeries.cgi.http://sopac.ucsd.edu/cgi-bin/refinedJavaTimeSeries.cgi 2)חשבו את C V A על סמך סעיף 1 ובעזרת מהירות תחנה A שניתנה בדוגמא. 3)השוו בין C V A ל- B V A. ממה יכולים לנבוע ההבדלים בין הוקטורים הנ"ל? התייחסו בנפרד להבדל ברכיב של C V A בכיוון B V A ולרכיב בכיוון ניצב ל B V A.
