1 時間的に変化する信号

2 普通の正弦波 は豊富な情報を含んでいません これだけではラジオのような複雑な情報 を送れない 振幅 a あるいは角速度 ω を時間的に変化 させて情報を送る

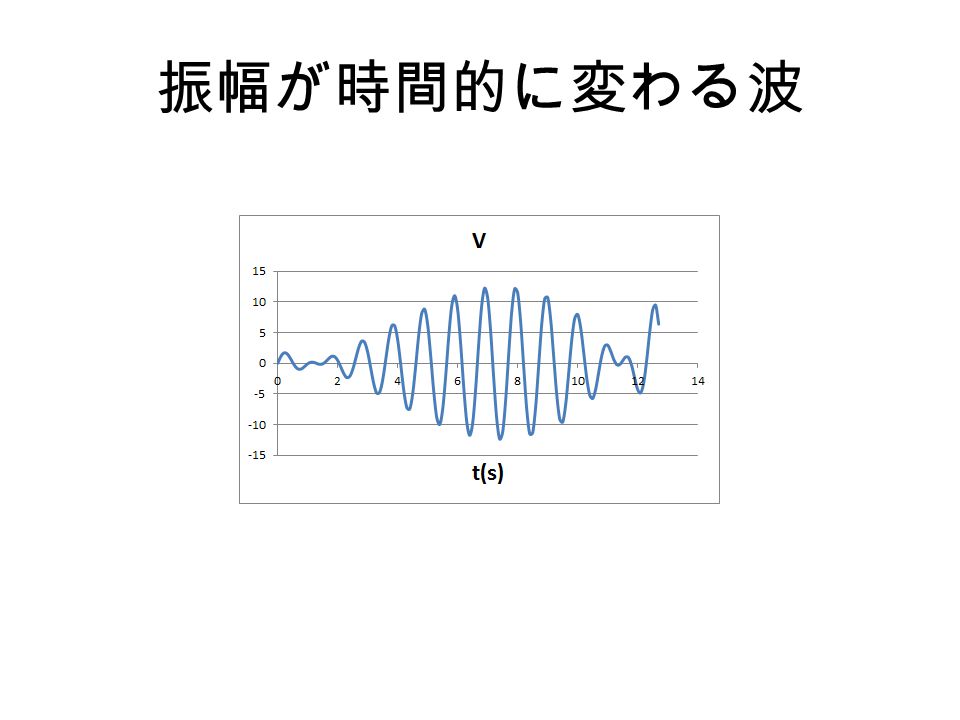

3 振幅が時間的に変わる波

4 角速度が時間的に変わる波

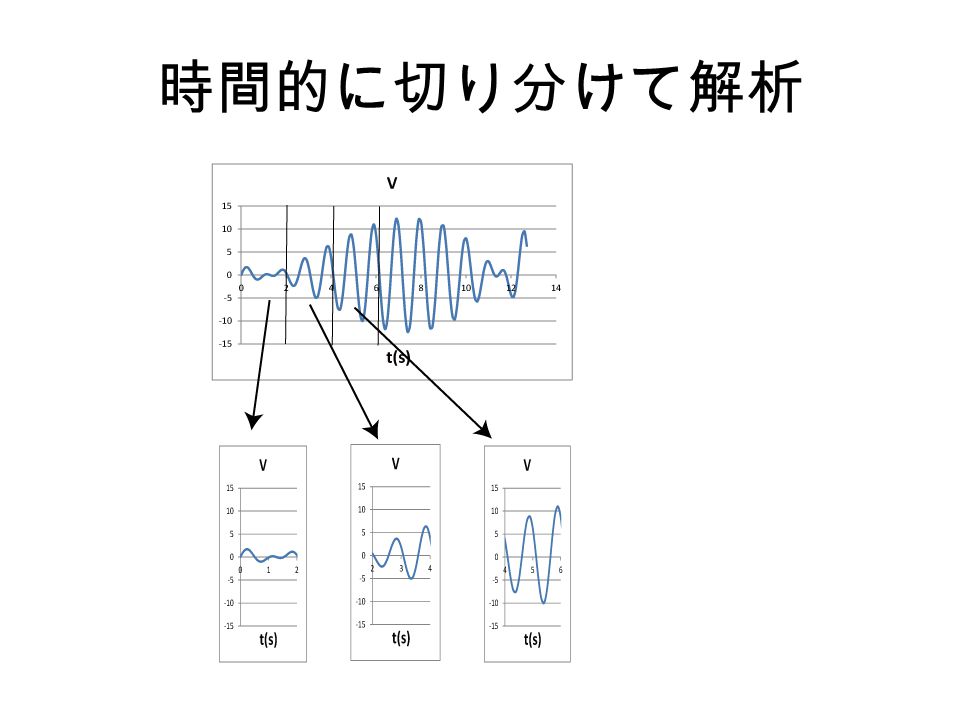

5 時間的に切り分けて解析

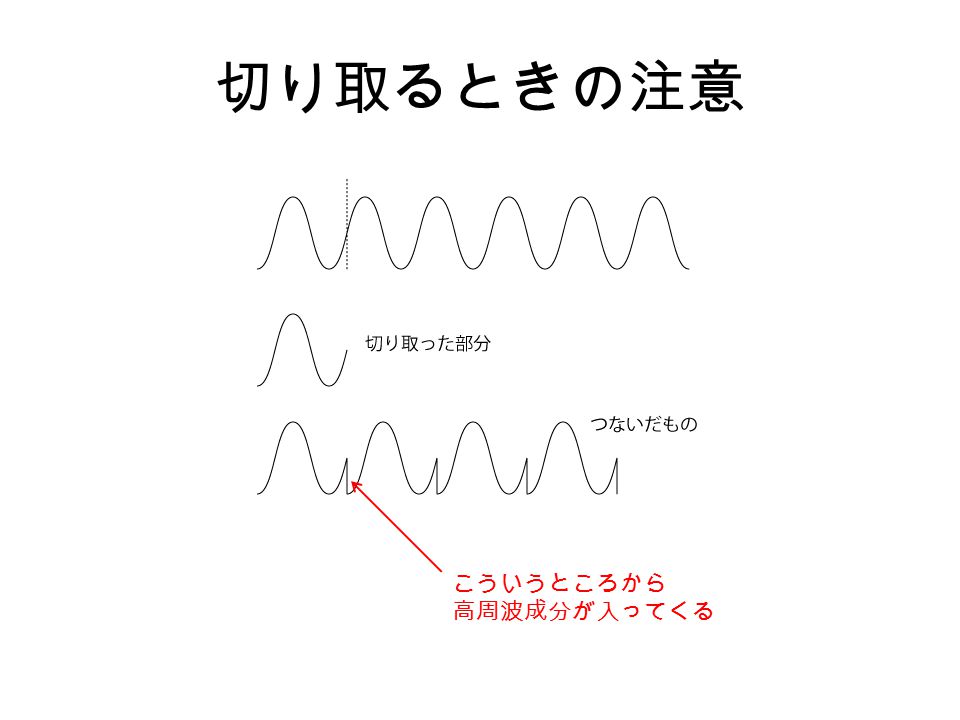

6 切り取るときの注意 こういうところから 高周波成分が入ってくる

7 窓関数(矩形窓) こういう関数を用意して、信号データに 掛け合わせる

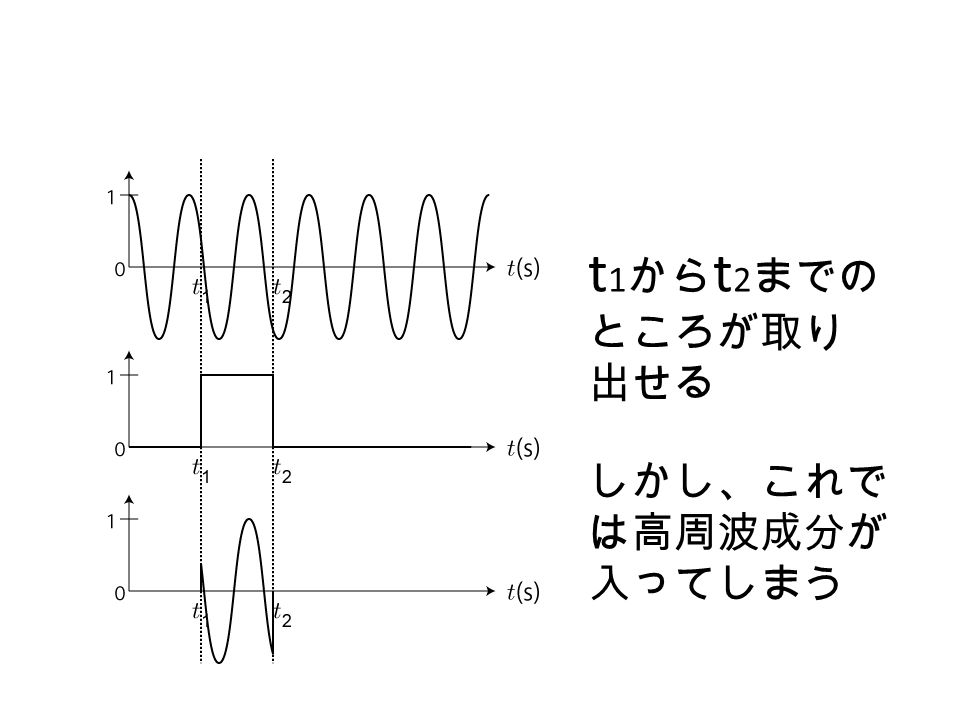

8 t 1 から t 2 までの ところが取り 出せる しかし、これで は高周波成分が 入ってしまう

9 ハニング窓

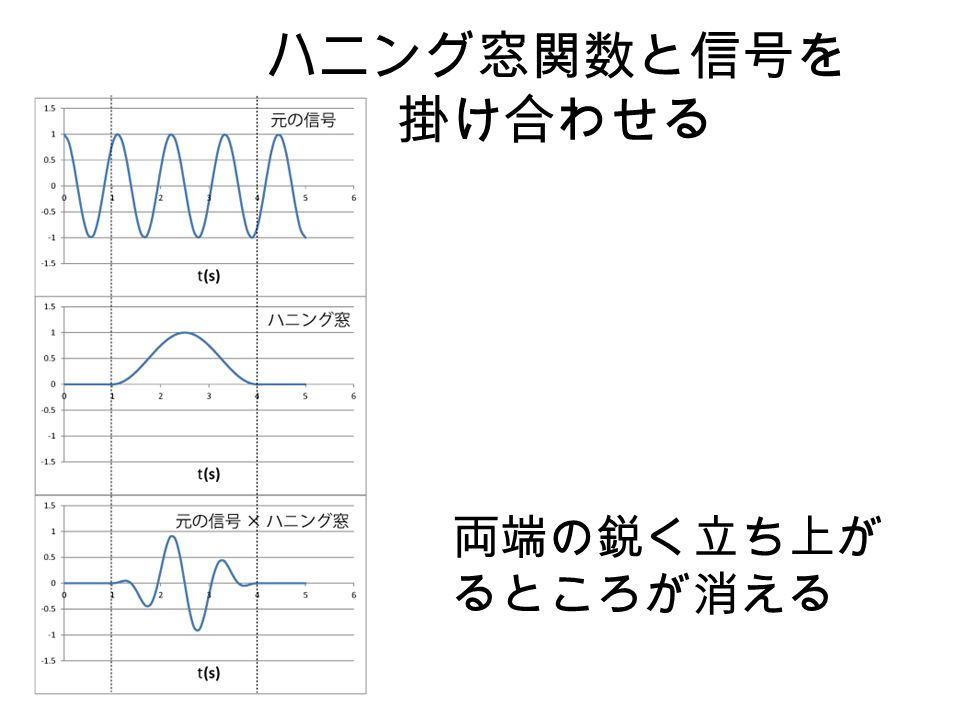

10 ハニング窓関数と信号を 掛け合わせる 両端の鋭く立ち上が るところが消える

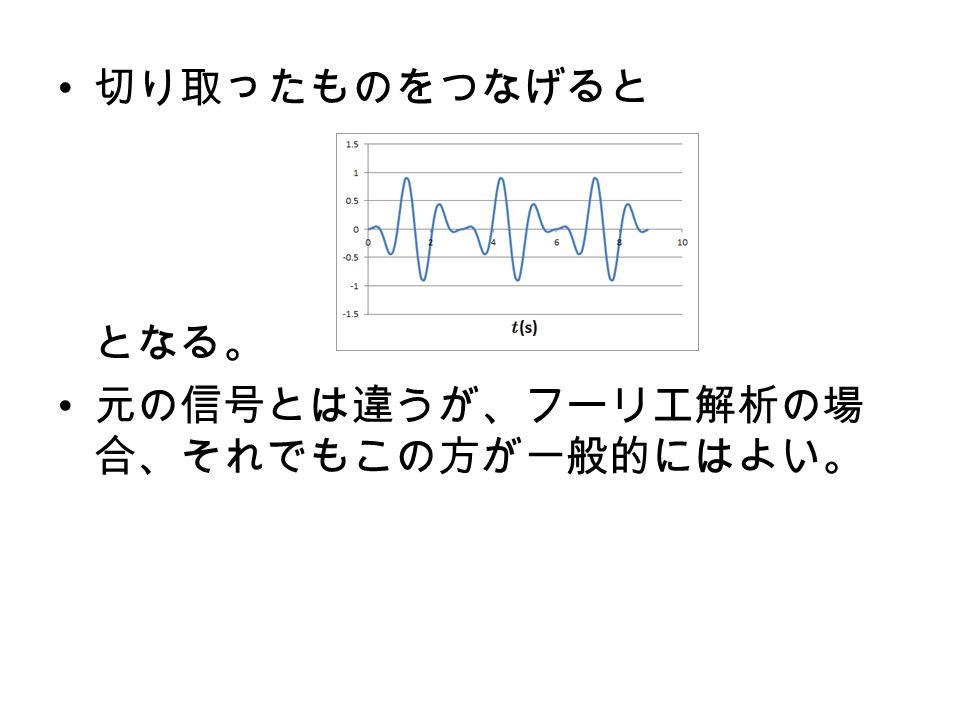

11 切り取ったものをつなげると となる。 元の信号とは違うが、フーリエ解析の場 合、それでもこの方が一般的にはよい。

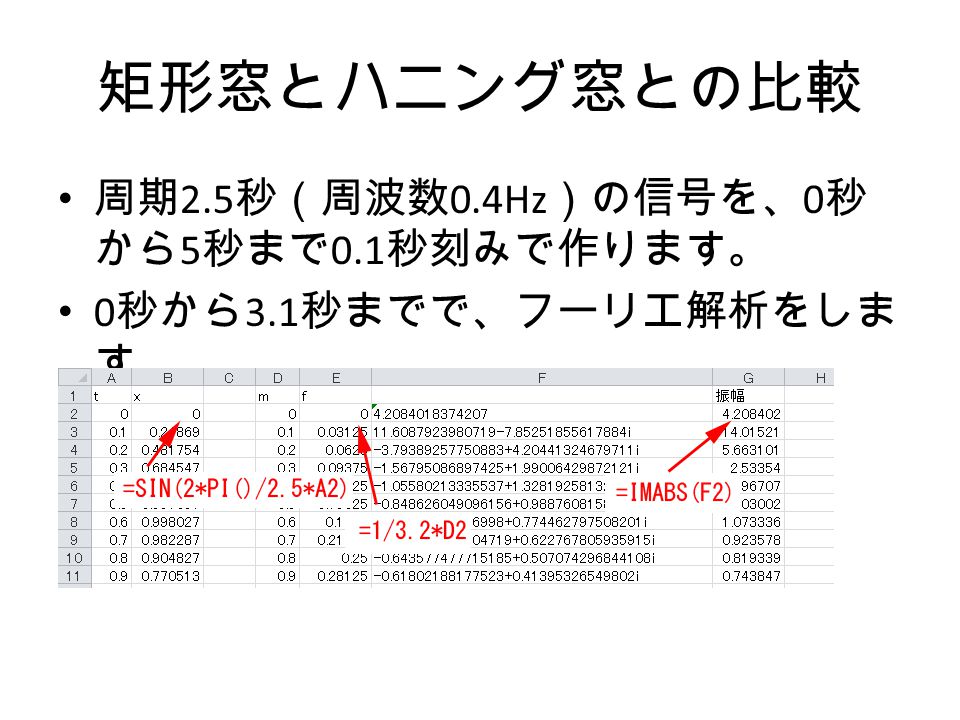

12 矩形窓とハニング窓との比較 周期 2.5 秒(周波数 0.4Hz )の信号を、 0 秒 から 5 秒まで 0.1 秒刻みで作ります。 0 秒から 3.1 秒までで、フーリエ解析をしま す

13 結果 予想通り、高周波成分があります。

14 ハニング窓の利用 同じように信号を作ったら、ハニング窓 関数をかけます。 t 1 =0, t 2 =3.2

15 ハニング窓の結果 予想通り、高周波成分が落ちています。

16 時間的に変化する信号の解析 時間的に振幅が変化する信号 周波数 2Hz

17 0秒~3.1秒 3.2秒~6.3秒 6.4秒~9.5秒 を切り出して、新しいシートに貼り付け て ハミング窓を通したのちに フーリエ解析してみる

18 結果 振幅が大きくなっていく

19 時間的に周波数が変化する信号

20 0秒~3.1秒 3.2秒~6.3秒 6.4秒~9.5秒 を切り出して、新しいシートに貼り付け て ハミング窓を通したのちに フーリエ解析してみる

21 結果 周波数が大きくなってい く

22 振幅変調 振幅を時間的に変えることで複雑な情報 を送る

23 周波数変調 振幅を時間的に変えることで複雑な情報 を送る
