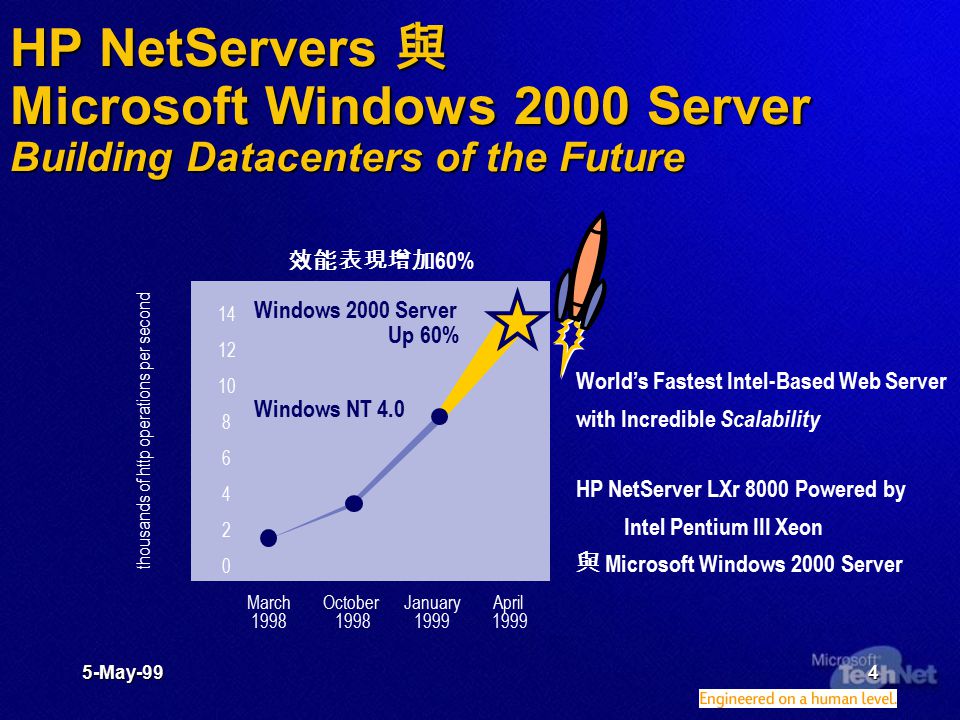

4. 5-May-994 World’s Fastest Intel-Based Web Server with Incredible Scalability HP NetServer LXr 8000 Powered by Intel Pentium III Xeon 與 Microsoft Windows 2000 Server thousands of http operations per second 效能表現增加 60% March 1998 October 1998 January 1999 April 1999 0 2 4 6 8 10 12 14 Windows 2000 Server Up 60% Windows NT 4.0 HP NetServers 與 Microsoft Windows 2000 Server Building Datacenters of the Future

5. 看 Windows ® 2000 如何提昇企業網路系統效能與延展性 謝德財 台灣微軟 企業事業處 李春龍 惠普科技 軟體支援服務部 李守信 台灣微軟 企業事業處

6. 企業需要的網路作業環境  延展性（ Scalability ）  可用性（ Availability ）  有效管理（ Manageability ）

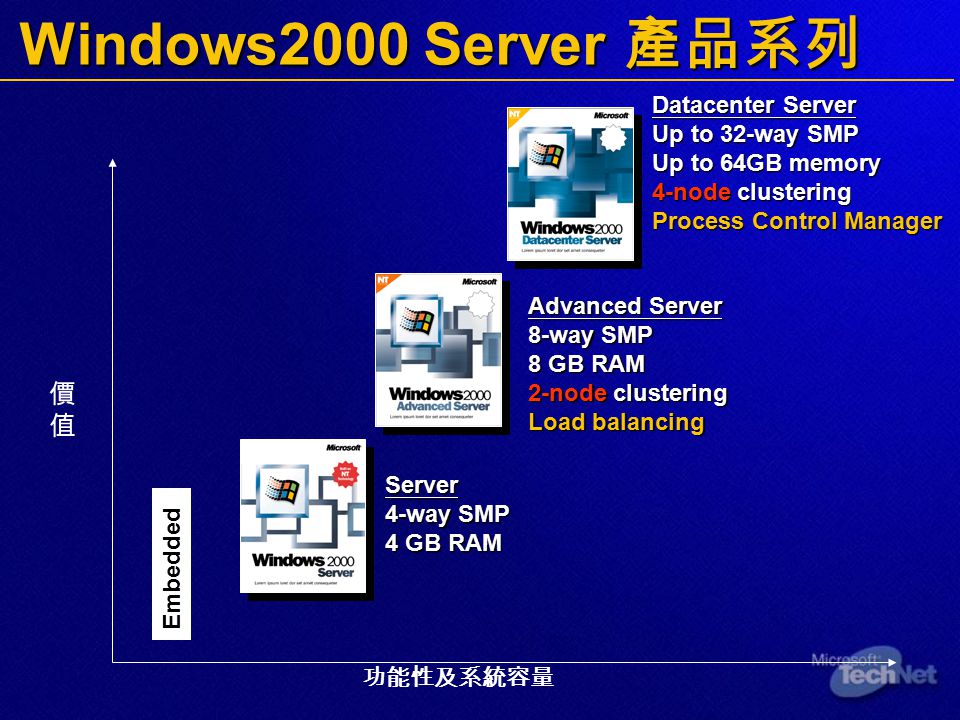

7. 功能性及系統容量 價值價值 Windows2000 Server 產品系列 Server 4-way SMP 4 GB RAM Advanced Server 8-way SMP 8 GB RAM 2-node clustering Load balancing Datacenter Server Up to 32-way SMP Up to 64GB memory 4-node clustering Process Control Manager Embedded

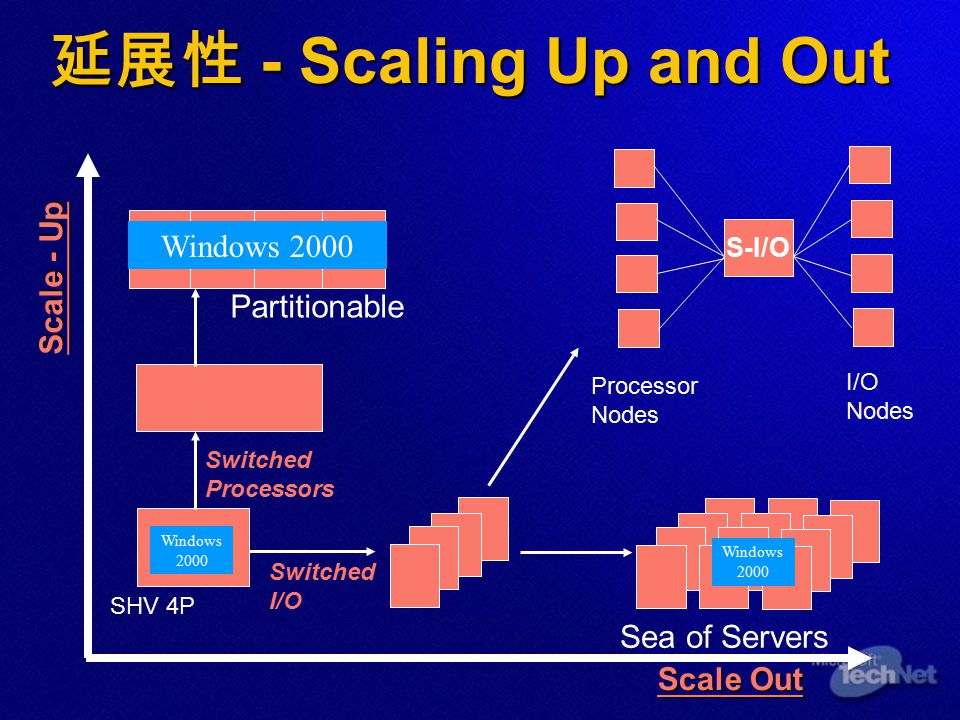

8. 延展性 - Scaling Up and Out Scale - Up Scale Out SHV 4P Windows 2000 Partitionable Sea of Servers S-I/O Processor Nodes I/O Nodes Switched Processors Switched I/O Windows 2000

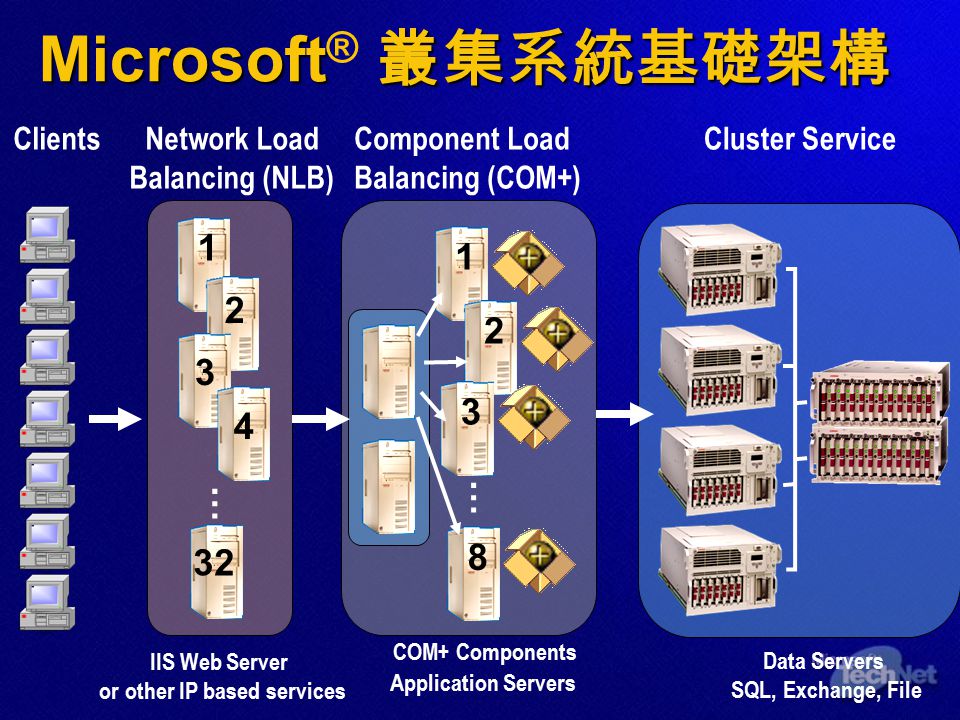

9. Clients IIS Web Server or other IP based services Data Servers SQL, Exchange, File Network Load Balancing (NLB) Cluster Service COM+ Components Component Load Balancing (COM+) Application Servers Microsoft 叢集系統基礎架構 Microsoft ® 叢集系統基礎架構 1 2 32 3 … 1 2 8 … 4 3

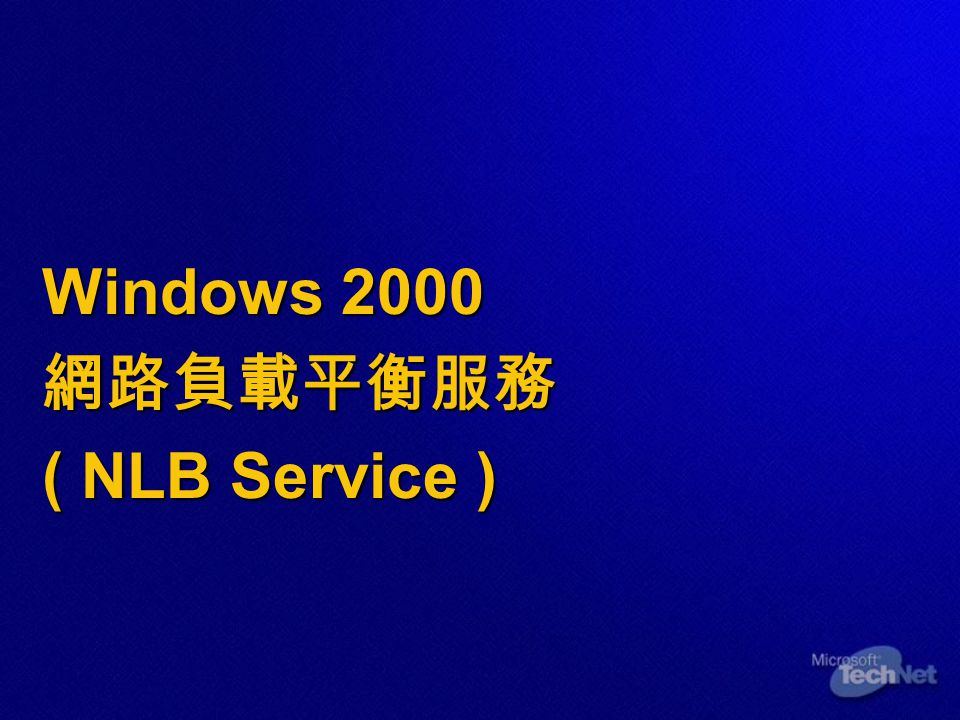

10. Windows 2000 網路負載平衡服務 ( NLB Service )

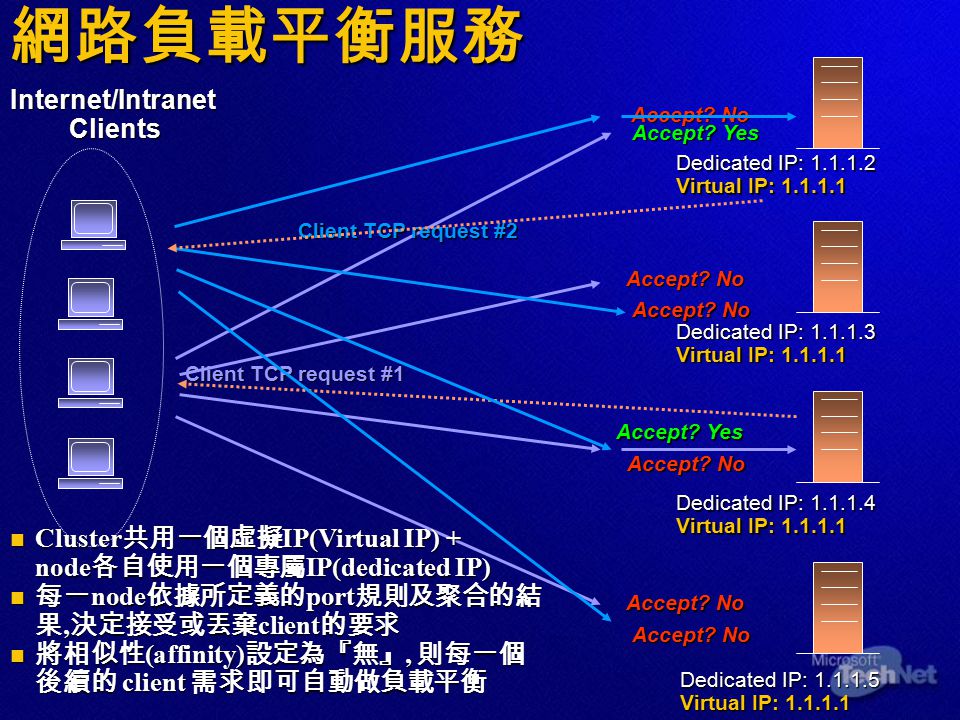

11. Internet/IntranetClients Dedicated IP: 1.1.1.5 Virtual IP: 1.1.1.1 Dedicated IP: 1.1.1.2 Virtual IP: 1.1.1.1 Dedicated IP: 1.1.1.3 Virtual IP: 1.1.1.1 Dedicated IP: 1.1.1.4 Virtual IP: 1.1.1.1 Client TCP request #1 Accept? No Accept? Yes Client TCP request #2 Accept? No Accept? Yes Accept? No Cluster 共用一個虛擬 IP(Virtual IP) + node 各自使用一個專屬 IP(dedicated IP) Cluster 共用一個虛擬 IP(Virtual IP) + node 各自使用一個專屬 IP(dedicated IP) 每一 node 依據所定義的 port 規則及聚合的結 果, 決定接受或丟棄 client 的要求 每一 node 依據所定義的 port 規則及聚合的結 果, 決定接受或丟棄 client 的要求 將相似性 (affinity) 設定為『無』, 則每一個 後續的 client 需求即可自動做負載平衡 將相似性 (affinity) 設定為『無』, 則每一個 後續的 client 需求即可自動做負載平衡網路負載平衡服務

12. NLB – 前端的負載平衡服務  延展 IP 服務最高至 32 個節點軟體叢集服務  應用軟體的設定與安裝在每一個節點須完全相同  無單點失誤 (No single point of failure)  無效能瓶頸  使用者端使用單一 IP 位址存取叢集  支援 multi-homed 網頁伺服器 (Web server)  支援多種 IP 服務 (IIS, FTP, VPN, WMT,Proxy)  無需特殊硬體支援  可從任何 Windows 2000 system 遠端控制，且連 結密碼以加密方式傳送

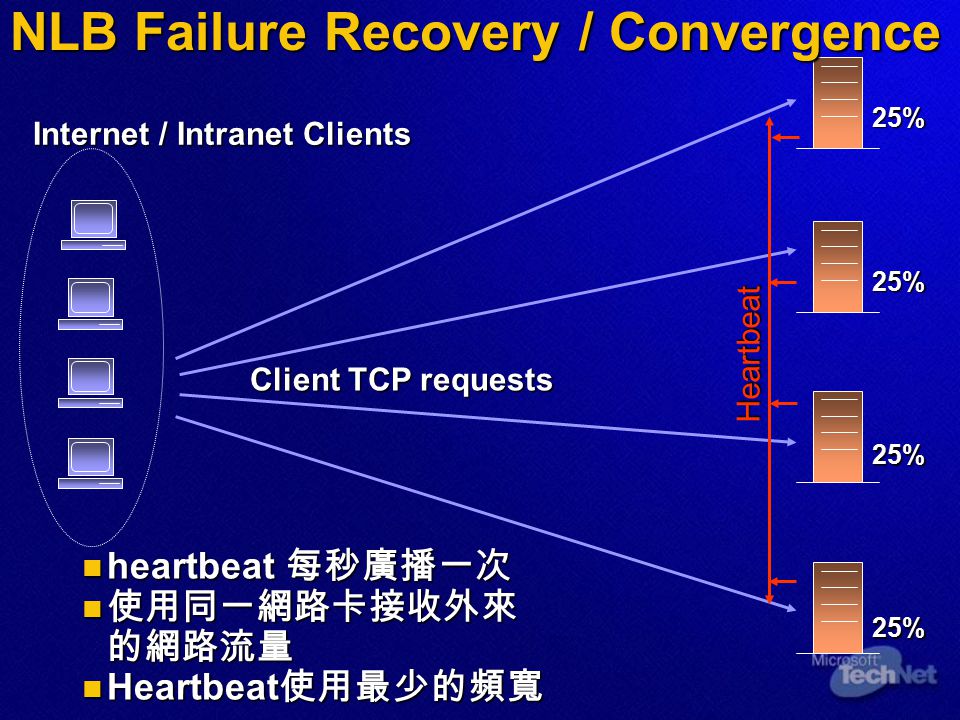

13. Internet / Intranet Clients Client TCP requests heartbeat 每秒廣播一次 heartbeat 每秒廣播一次 使用同一網路卡接收外來 的網路流量 使用同一網路卡接收外來 的網路流量 Heartbeat 使用最少的頻寬 Heartbeat 使用最少的頻寬 25% 25% 25% 25% Heartbeat NLB Failure Recovery / Convergence

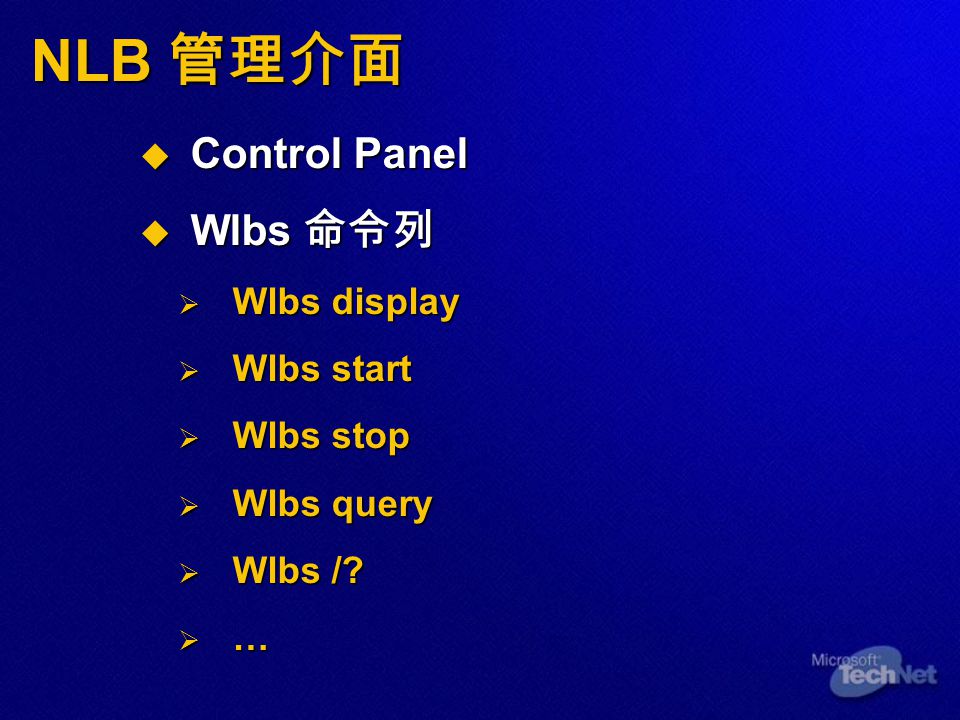

14. NLB 管理介面  Control Panel  Wlbs 命令列  Wlbs display  Wlbs start  Wlbs stop  Wlbs query  Wlbs /?  …

15. DEMO  NLB 的安裝與設定  NLB 的可用性與延展性 ( Availability & Scalability)

16. Windows 2000 叢集服務 ( Cluster Service )

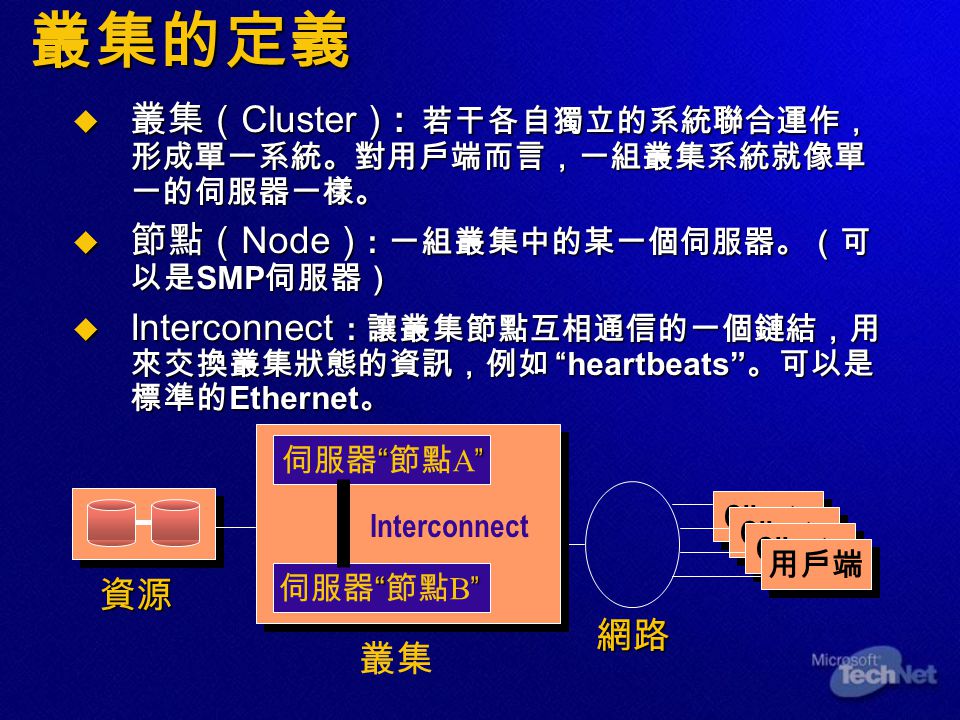

17. 叢集的定義 Clients 用戶端 網路 “” 伺服器 “ 節點 A ” “” 伺服器 “ 節點 B ” Interconnect 叢集 資源  叢集（ Cluster ） : 若干各自獨立的系統聯合運作， 形成單一系統。對用戶端而言，一組叢集系統就像單 一的伺服器一樣。  節點（ Node ） : 一組叢集中的某一個伺服器。（可 以是 SMP 伺服器）  Interconnect : 讓叢集節點互相通信的一個鏈結，用 來交換叢集狀態的資訊，例如 “heartbeats” 。可以是 標準的 Ethernet 。

18. Client PCs Node A Node B Disk cabinet A Disk cabinet B Interconnect Cluster management Microsoft ® Cluster Server 的架構

19. DEMO  如何安裝 Windows 2000 叢集服務  叢集管理工具

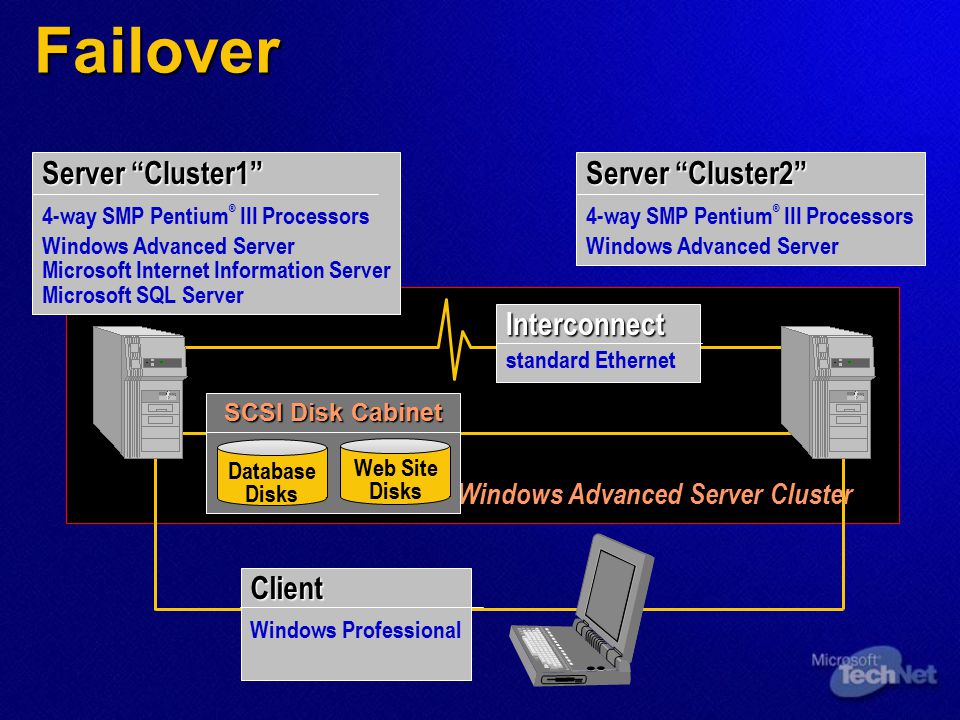

20. Windows Advanced Server Cluster SCSI Disk Cabinet Database Disks Web Site Disks Client Windows Professional Server “Cluster1” 4-way SMP Pentium ® III Processors Windows Advanced Server Microsoft Internet Information Server Microsoft SQL Server Server “Cluster2” 4-way SMP Pentium ® III Processors Windows Advanced Server Interconnect standard Ethernet Failover

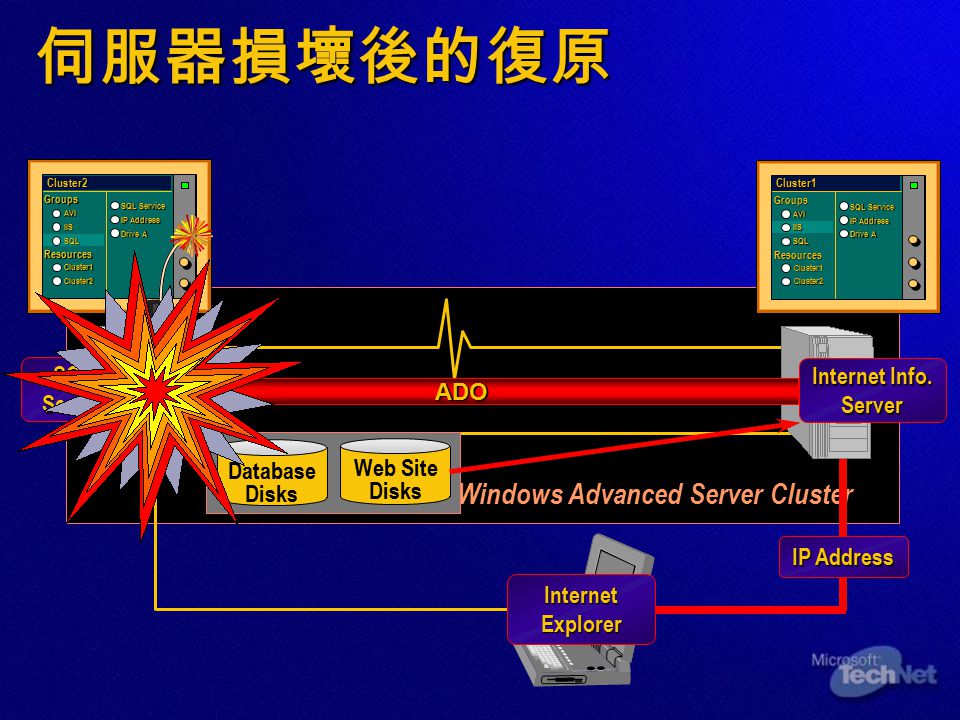

21. Groups AVI IIS SQL Resources Cluster1 Cluster2 SQL Service IP Address Drive A Cluster2 Windows Advanced Server Cluster 伺服器損壞後的復原 SQL Server Internet Explorer Database Disks Web Site Disks IP Address ADO Internet Info. Server Groups AVI IIS SQL Resources Cluster1 Cluster2 SQL Service IP Address Drive A Cluster1

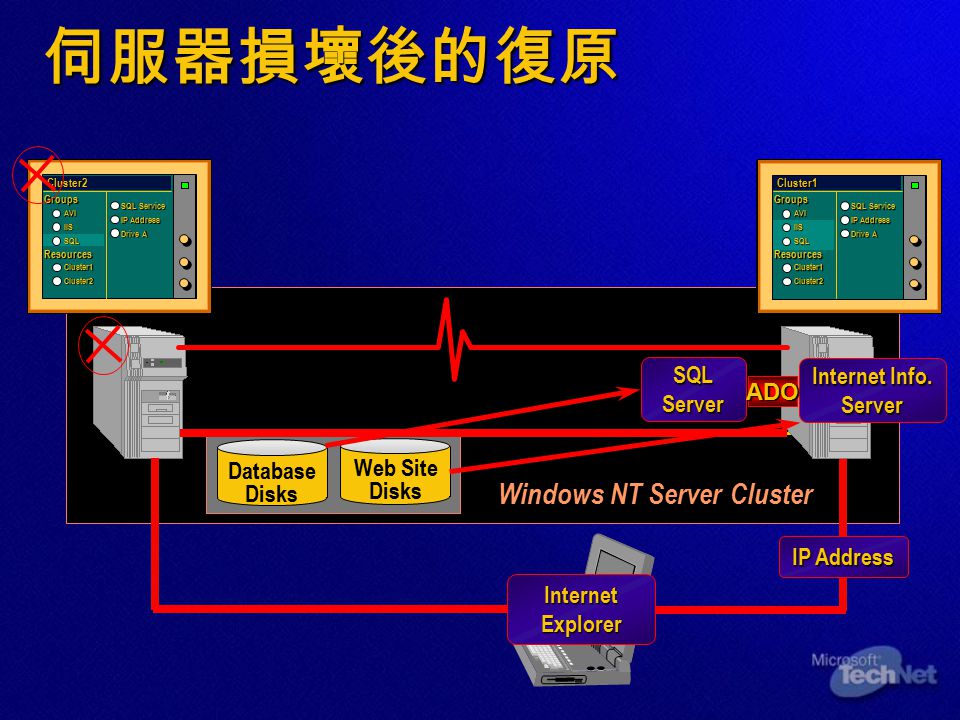

22. Windows NT Server Cluster Groups AVI IIS SQL Resources Cluster1 Cluster2 SQL Service IP Address Drive A Cluster1 Internet Explorer Database Disks Web Site Disks IP Address Internet Info. Server SQL Server ADO 伺服器損壞後的復原 Groups AVI IIS SQL Resources Cluster1 Cluster2 SQL Service IP Address Drive A Cluster2 Groups AVI IIS SQL Resources Cluster1 Cluster2 SQL Service IP Address Drive A Cluster1

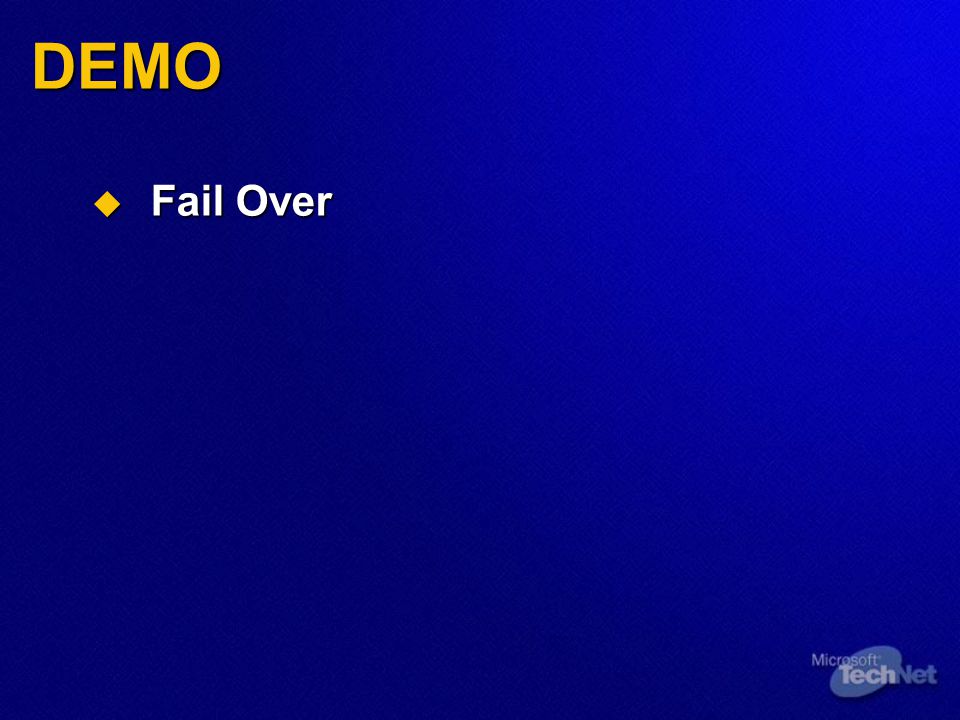

23. DEMO  Fail Over

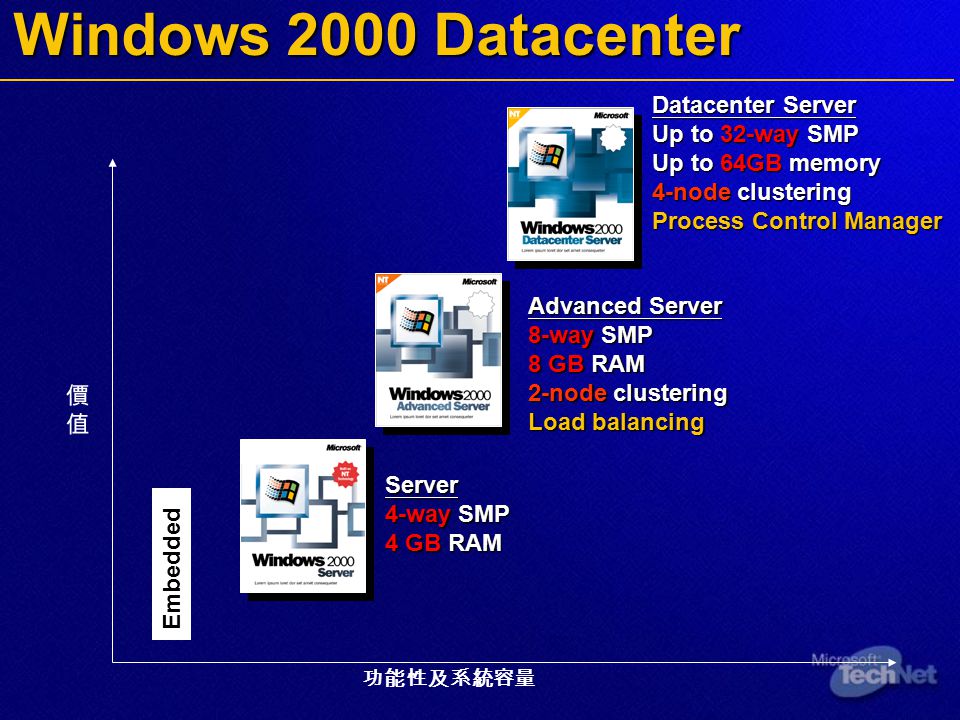

24. Server 4-way SMP 4 GB RAM Advanced Server 8-way SMP 8 GB RAM 2-node clustering Load balancing Datacenter Server Up to 32-way SMP Up to 64GB memory 4-node clustering Process Control Manager Embedded Windows 2000 Datacenter 功能性及系統容量 價值價值

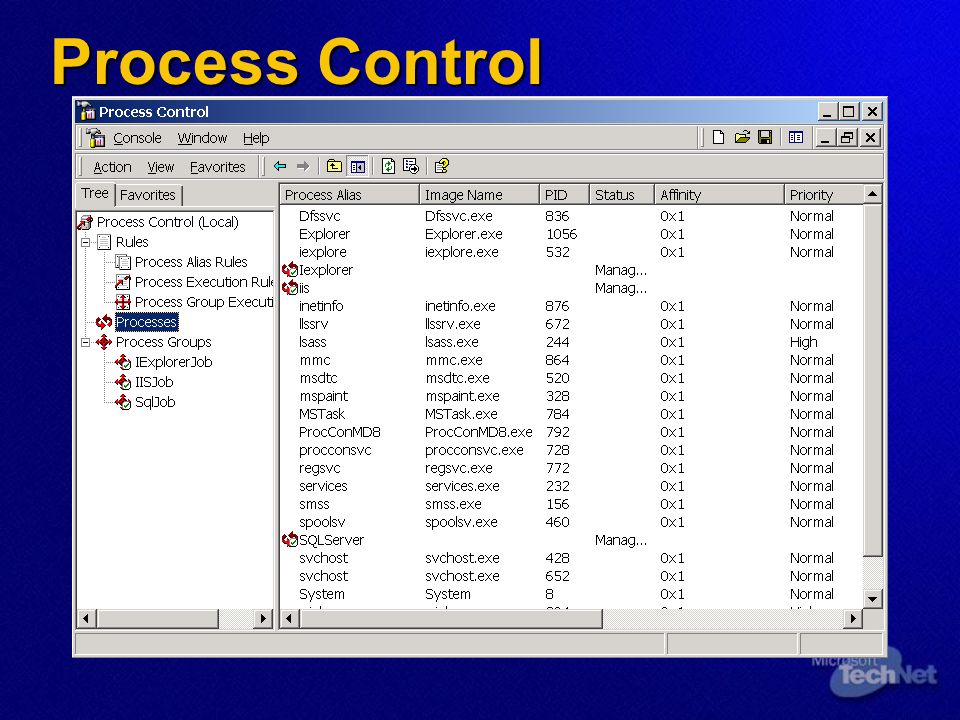

25. Process Control

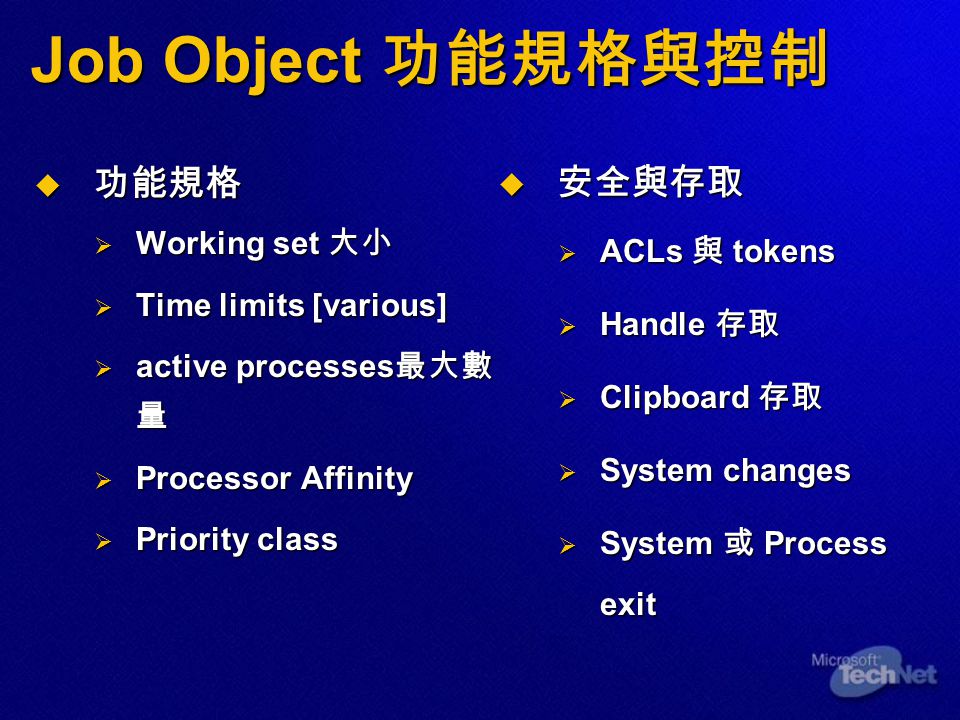

26. Job Object 功能規格與控制  功能規格  Working set 大小  Time limits [various]  active processes 最大數 量  Processor Affinity  Priority class  安全與存取  ACLs 與 tokens  Handle 存取  Clipboard 存取  System changes  System 或 Process exit

27. DEMO  Process Control

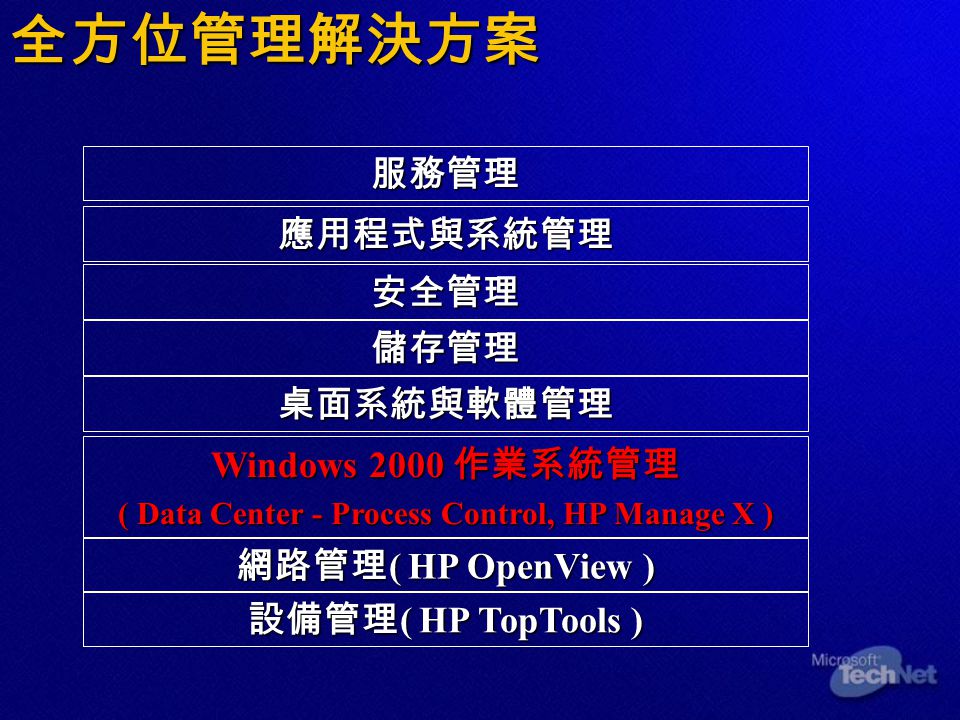

28. 全方位管理解決方案 設備管理 ( HP TopTools ) Windows 2000 作業系統管理 ( Data Center - Process Control, HP Manage X ) 桌面系統與軟體管理 儲存管理 服務管理 安全管理 應用程式與系統管理 網路管理 ( HP OpenView )

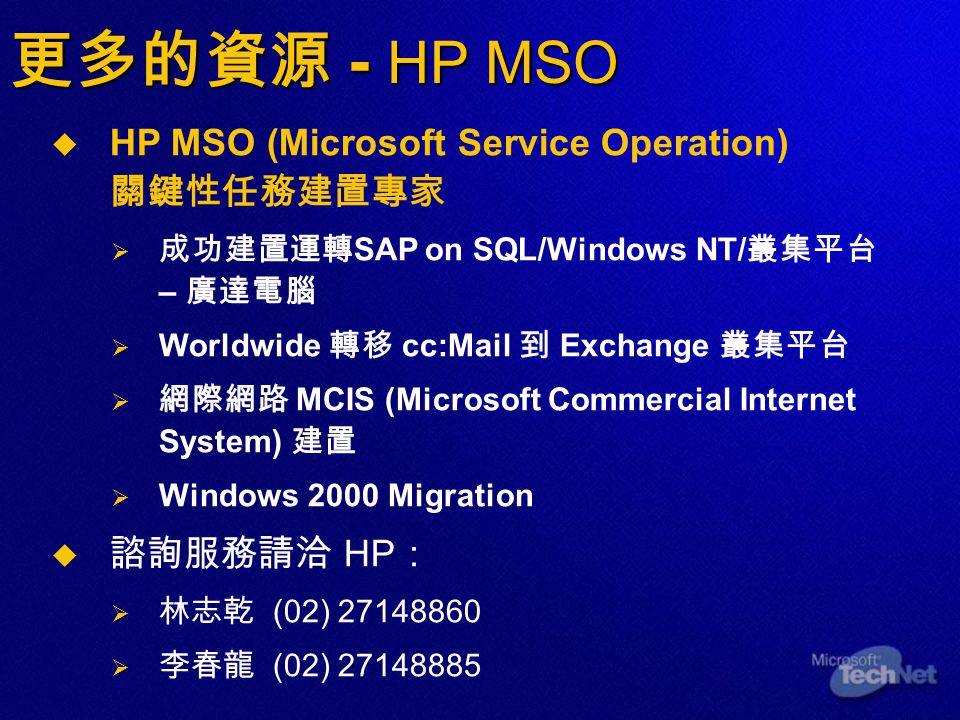

29. 更多的資源 - HP MSO  HP MSO (Microsoft Service Operation) 關鍵性任務建置專家  成功建置運轉 SAP on SQL/Windows NT/ 叢集平台 – 廣達電腦  Worldwide 轉移 cc:Mail 到 Exchange 叢集平台  網際網路 MCIS (Microsoft Commercial Internet System) 建置  Windows 2000 Migration  諮詢服務請洽 HP ：  林志乾 (02) 27148860  李春龍 (02) 27148885

30. 更多的資源  TechNet 服務資源：  實務技術講座  電子快報  http://www.microsoft.com/taiwan/technet/ http://www.microsoft.com/taiwan/technet/  技術白皮書  http://www.microsoft.com/windows/server/Technical/ networking/  http://www.microsoft.com/ntserver/commserv/techde tails/  教育訓練課程  www.microsoft.com/train_cert/win2kmoc www.microsoft.com/train_cert/win2kmoc  Course #1562 - Designing a Microsoft Windows 2000 Networking Services Infrastructure

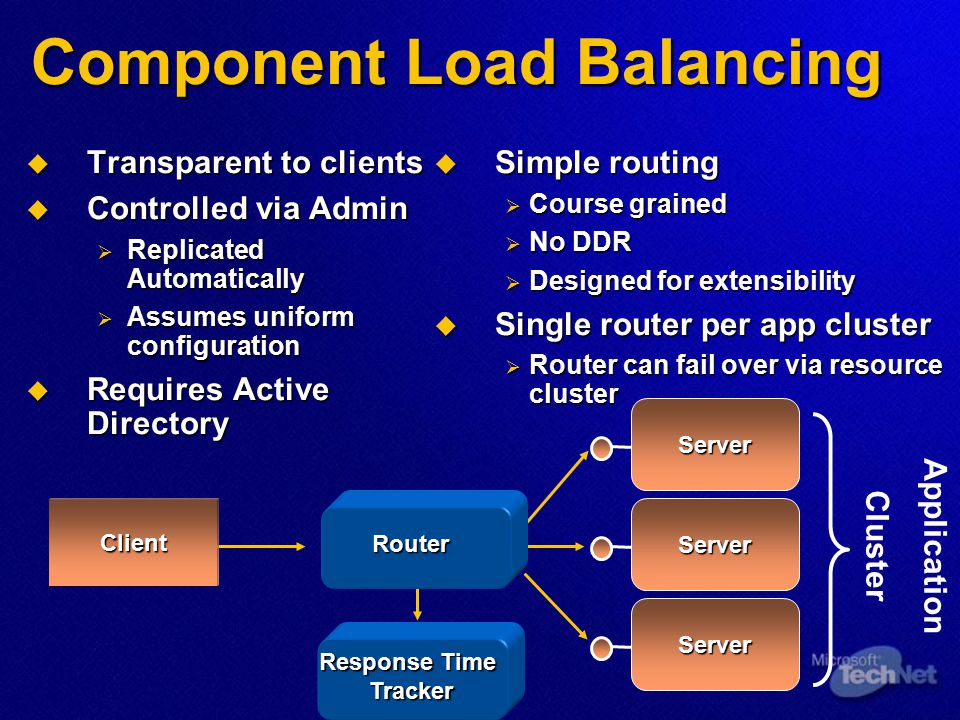

32. Component Load Balancing  Transparent to clients  Controlled via Admin  Replicated Automatically  Assumes uniform configuration  Requires Active Directory  Simple routing  Course grained  No DDR  Designed for extensibility  Single router per app cluster  Router can fail over via resource cluster Client Server Router Server Server Response Time Tracker Tracker Application Cluster
