LUKISAN SKEMATIK TIGA GARISAN By : Pn Yusnezawati
2

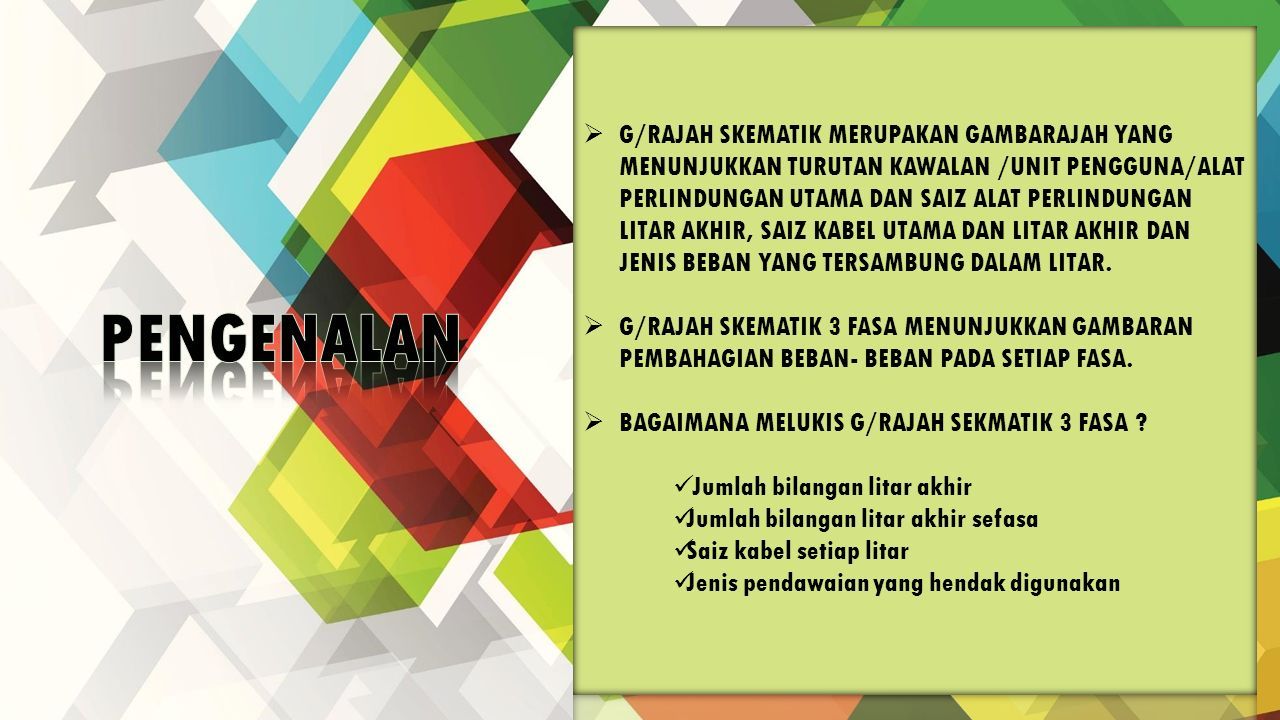

Sit Dolor Amet

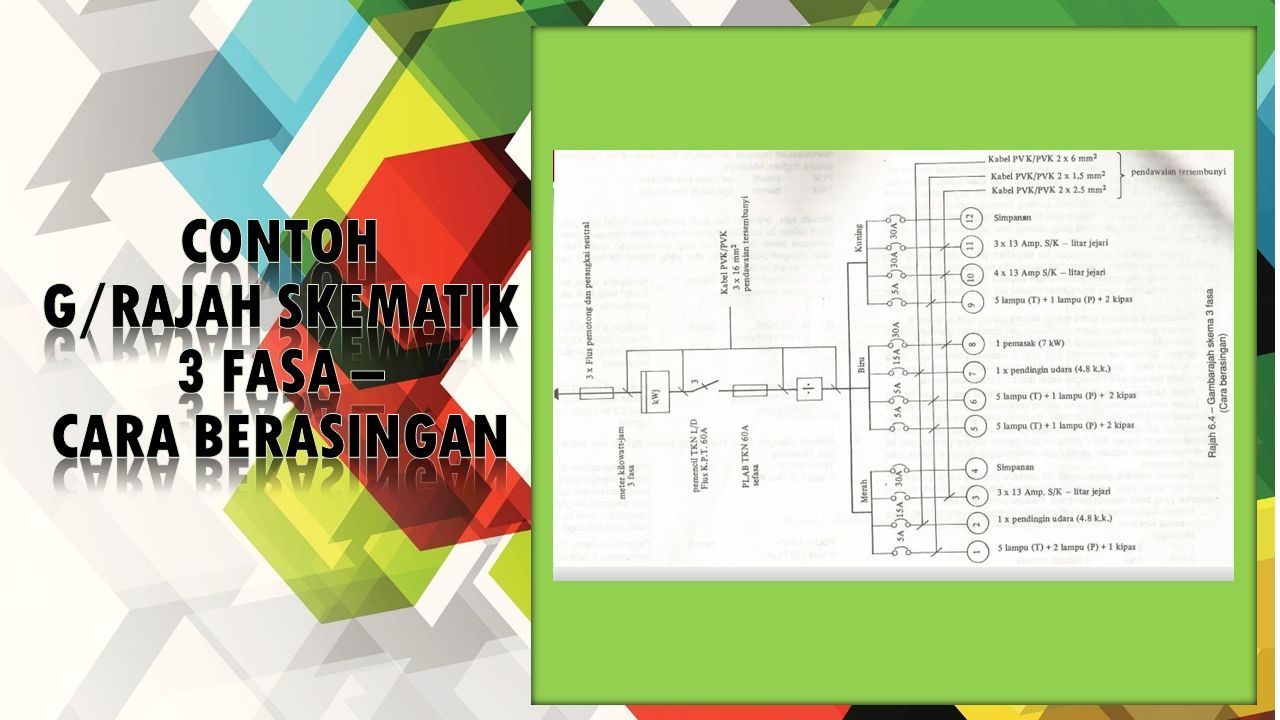

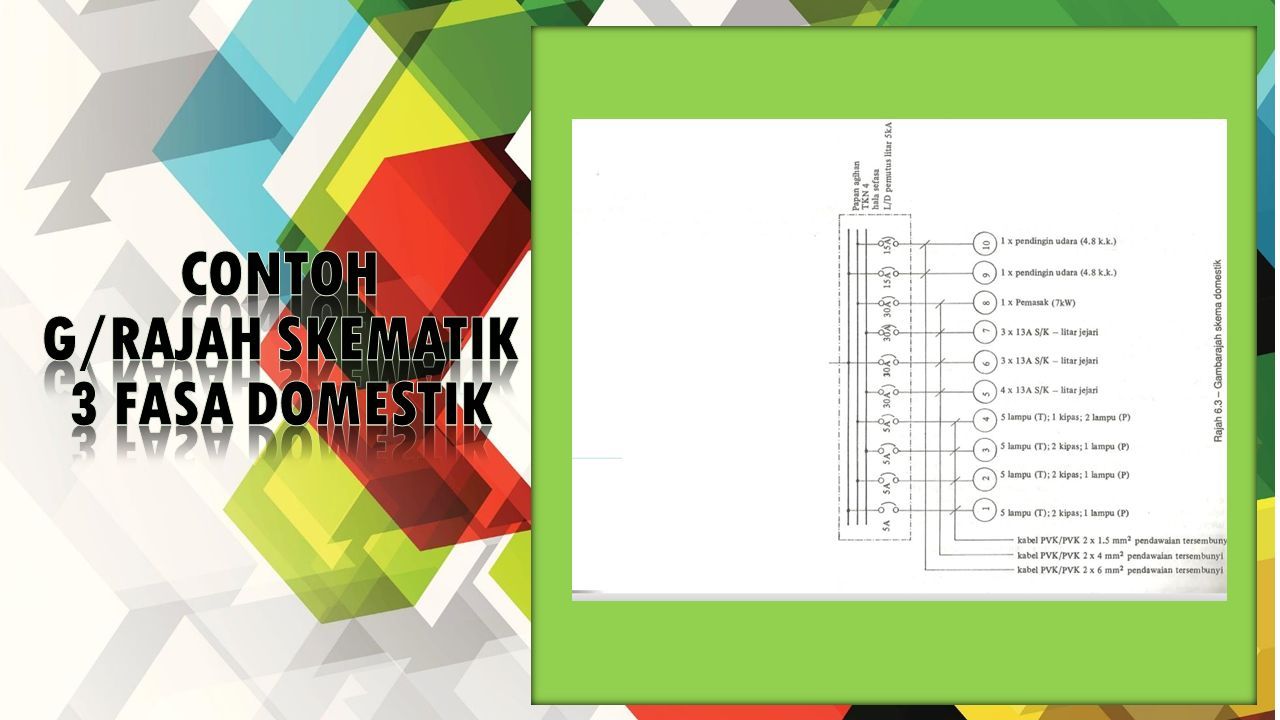

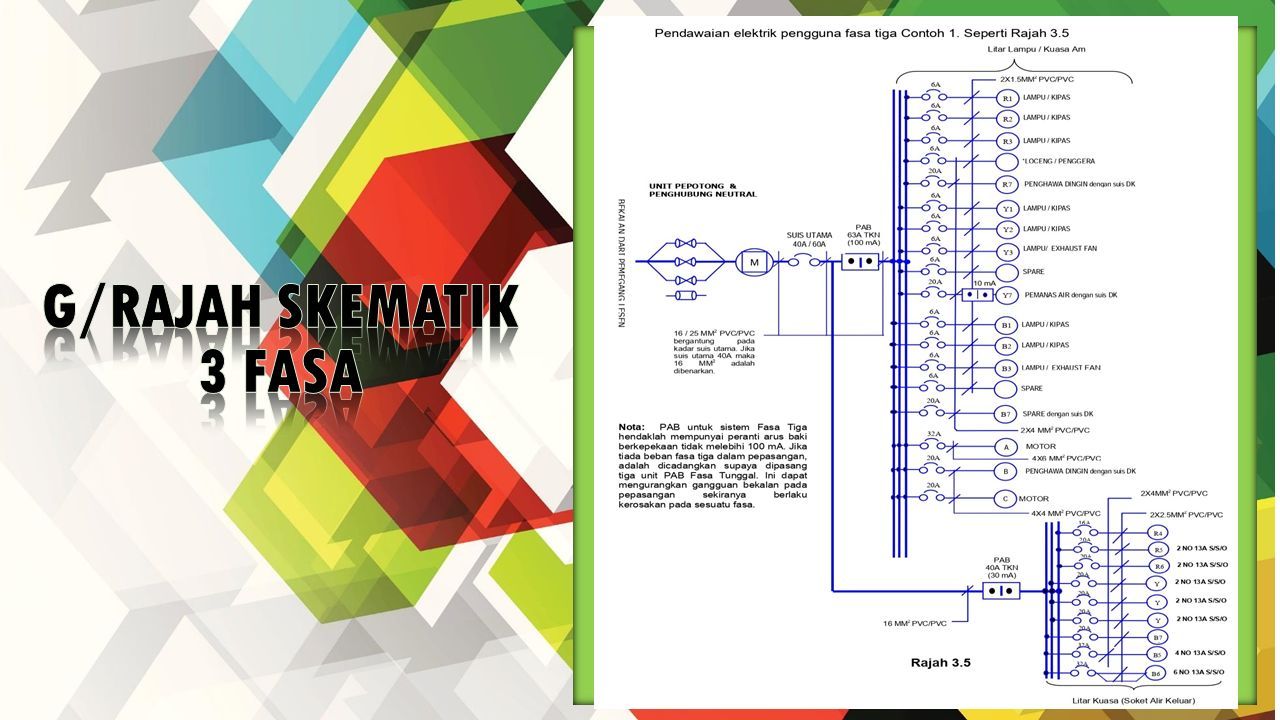

6

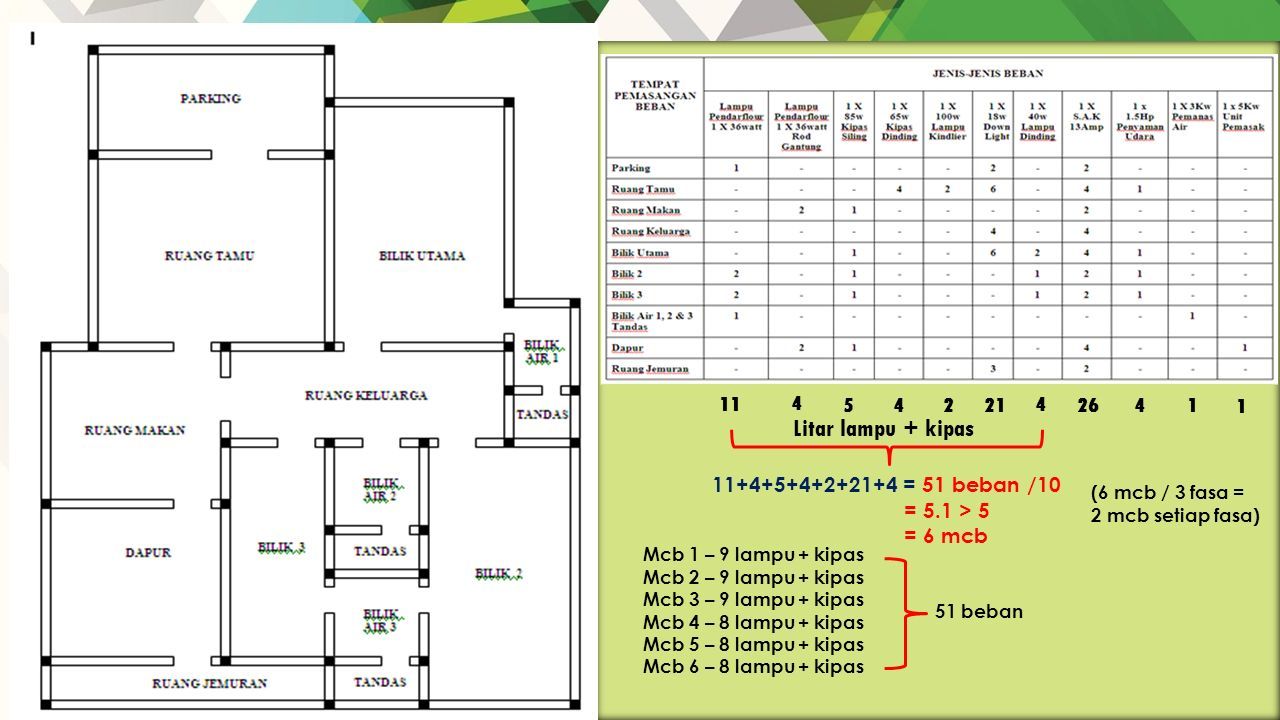

26 41 1 11 4 5 42 21 4 11+4+5+4+2+21+4 = 51 beban /10 = 5.1 > 5 = 6 mcb Litar lampu + kipas (6 mcb / 3 fasa = 2 mcb setiap fasa) Mcb 1 – 9 lampu + kipas Mcb 2 – 9 lampu + kipas Mcb 3 – 9 lampu + kipas Mcb 4 – 8 lampu + kipas Mcb 5 – 8 lampu + kipas Mcb 6 – 8 lampu + kipas 51 beban
7
Sit Dolor Amet Mcb 1 = Parking (1 x 36W lampu pendaflour, 2 x 18W down light) = Ruang tamu (4 x 65W Kipas dinding, 2 x 100W Lampu candilier) Mcb 3 = B.Utama (1 x 85W kipas siling, 6 x 18W down light, 2 x 40W lampu dinding) Mcb 4 = Ruang keluarga (4 x 18W down light) = Bilik 3 (2 x 36W lampu pendaflour, 1 x 85W kipas siling, 1 x 40W lampu dinding) Mcb 5 = Bilik 2 (2 x 36W lampu pendaflour, 1 x 85W kipas siling, 1 x 40W lampu dinding) = Bilik Air 1, 2, + tandas 1,2 ( 4 X 36W lampu pendaflour) Mcb 2 = Ruang tamu ( 6 x 18W down light) = Ruang makan (2x 36W LP Rod gantung, 1 x 85W kipas siling) Mcb 6 = Dapur (2x 36W LP Rod gantung, 1 x 85W kipas siling, = R Jemuran (3 x 18W down light) = Bilik air 3 + tandas 3 (2 X 36W lampu pendaflour)
8

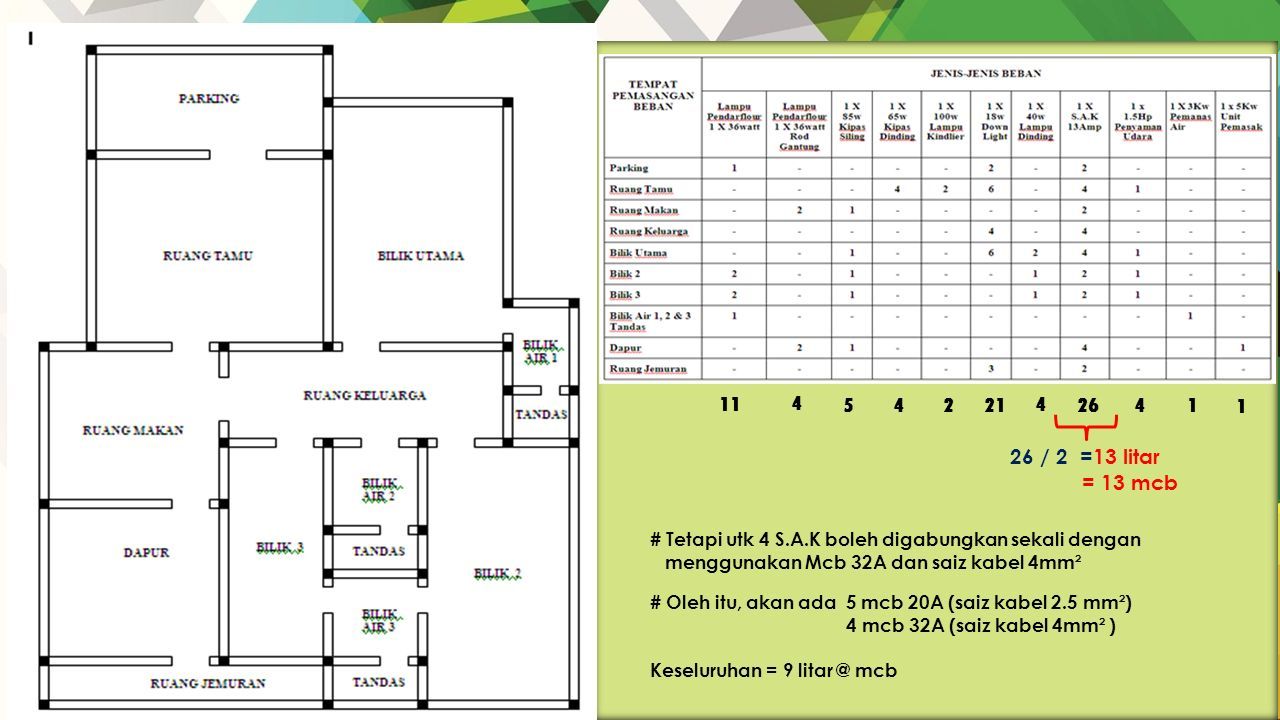

Sit Dolor Amet 11 4 5 42 21 4 26 41 1 26 / 2 =13 litar = 13 mcb # Tetapi utk 4 S.A.K boleh digabungkan sekali dengan menggunakan Mcb 32A dan saiz kabel 4mm² # Oleh itu, akan ada 5 mcb 20A (saiz kabel 2.5 mm²) 4 mcb 32A (saiz kabel 4mm² ) Keseluruhan = 9 litar @ mcb
9

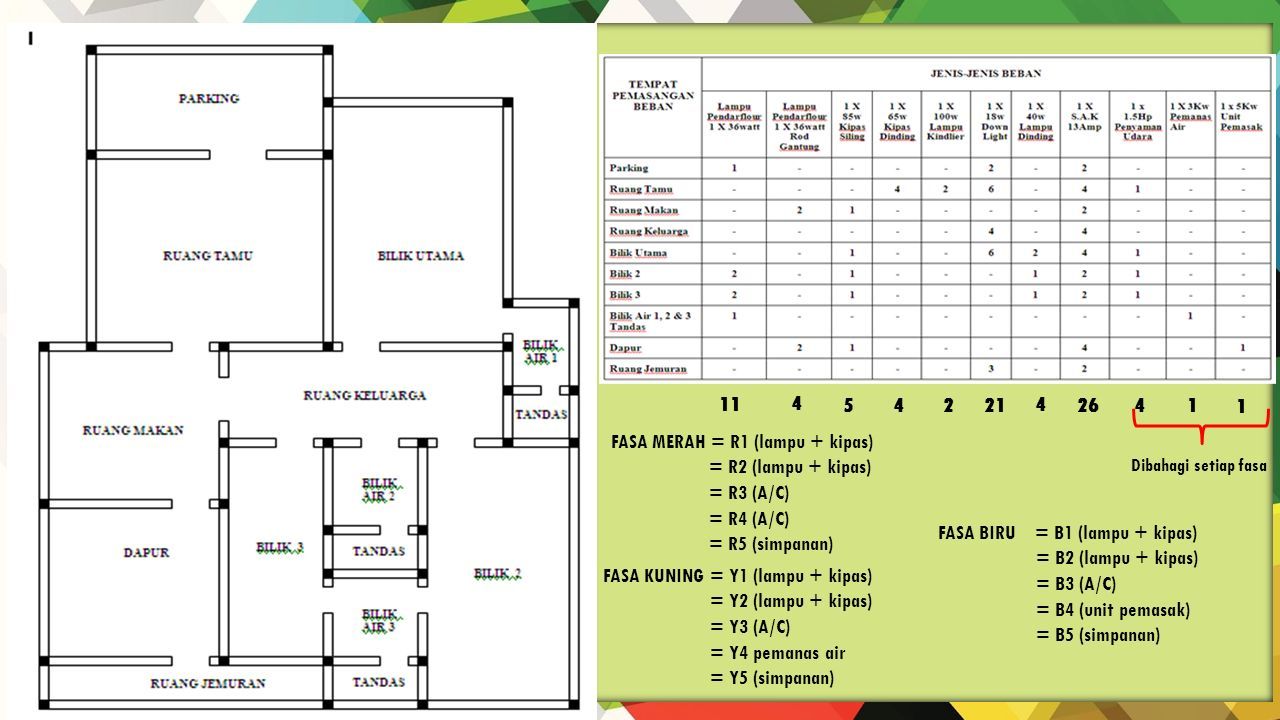

Sit Dolor Amet 11 4 5 42 21 4 26 41 1 Dibahagi setiap fasa FASA MERAH = R1 (lampu + kipas) = R2 (lampu + kipas) = R3 (A/C) = R4 (A/C) = R5 (simpanan) FASA KUNING = Y1 (lampu + kipas) = Y2 (lampu + kipas) = Y3 (A/C) = Y4 pemanas air = Y5 (simpanan) FASA BIRU = B1 (lampu + kipas) = B2 (lampu + kipas) = B3 (A/C) = B4 (unit pemasak) = B5 (simpanan)
10

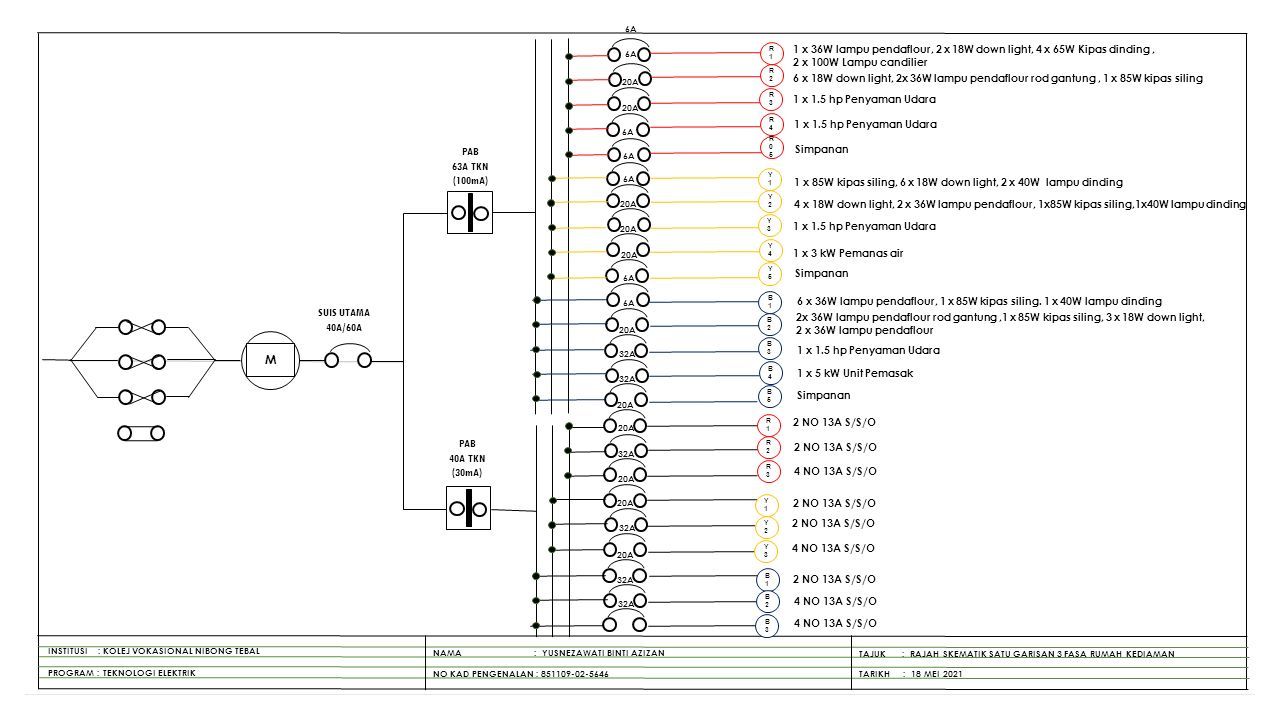

M R4R4 R1R1 R2R2 R3R3 R05R05 Y4Y4 Y1Y1 Y2Y2 Y3Y3 Y5Y5 B4B4 B1B1 B2B2 B3B3 B5B5 R1R1 R2R2 R3R3 Y1Y1 Y2Y2 Y3Y3 B1B1 B2B2 B3B3 SUIS UTAMA 40A/60A PAB 63A TKN (100mA) PAB 40A TKN (30mA) 1 x 36W lampu pendaflour, 2 x 18W down light, 4 x 65W Kipas dinding, 2 x 100W Lampu candilier 6 x 18W down light, 2x 36W lampu pendaflour rod gantung, 1 x 85W kipas siling 1 x 85W kipas siling, 6 x 18W down light, 2 x 40W lampu dinding 4 x 18W down light, 2 x 36W lampu pendaflour, 1x85W kipas siling,1x40W lampu dinding 6 x 36W lampu pendaflour, 1 x 85W kipas siling. 1 x 40W lampu dinding 2x 36W lampu pendaflour rod gantung,1 x 85W kipas siling, 3 x 18W down light, 2 x 36W lampu pendaflour 1 x 1.5 hp Penyaman Udara 1 x 5 kW Unit Pemasak 1 x 3 kW Pemanas air Simpanan 6A 20A 32A 6A 20A 32A 2 NO 13A S/S/O 4 NO 13A S/S/O INSTITUSI : KOLEJ VOKASIONAL NIBONG TEBAL PROGRAM : TEKNOLOGI ELEKTRIK NAMA : YUSNEZAWATI BINTI AZIZAN NO KAD PENGENALAN : 851109-02-5646 TAJUK : RAJAH SKEMATIK SATU GARISAN 3 FASA RUMAH KEDIAMAN TARIKH : 18 MEI 2021
11
SEKIAN. TERIMA KASIH By : Pn Yusnezawati
