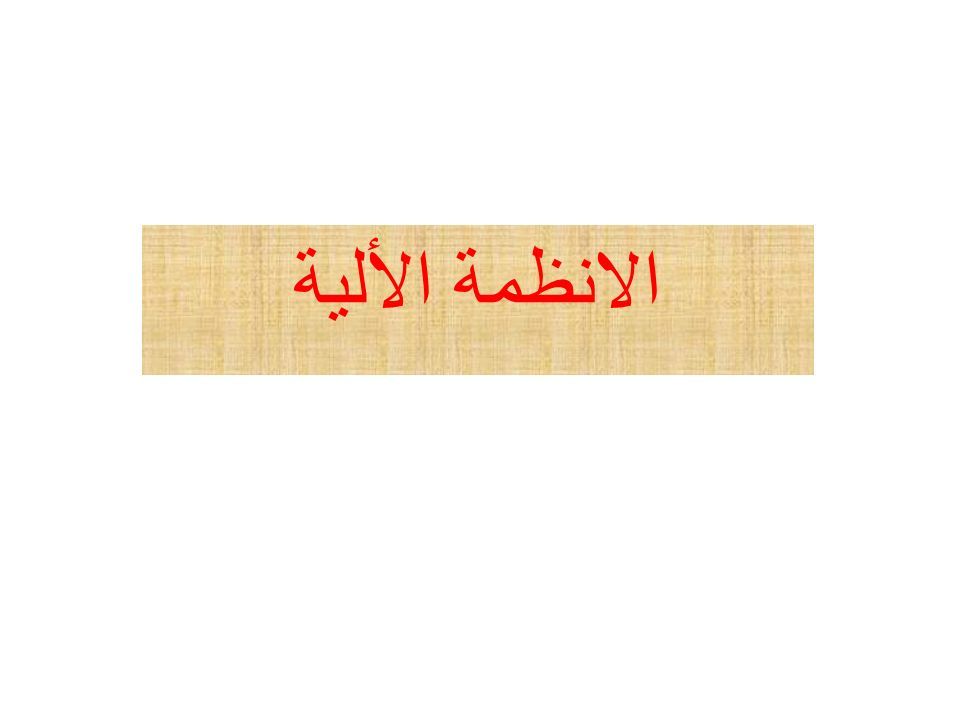

1. الانظمة الألية

2. نعرض 3 أنظمة مختلفة و متشابهة من أجل : - تحديد مكونات كل نظام - تحليل كل نظام و تحديد درجة تدخل الانسان في عمله - توصيف النظام بناء على درجة تدخل الانسان 1- مدخل إلى الأنظمة الآلية

3. النظام الأول

4. النظام الثاني

5. النظام الثالث

6. 1.1. تحديد مكونات كل نظام سيارة + انسان + حاجز + أزرار سيارة + انسان + حاجز سيارة + حاجز

7. 2.1. تحديد درجة تدخل الانسان في كل نظام الإنسان الإنسان + المحرك كاشف أو ملتقط المحرك

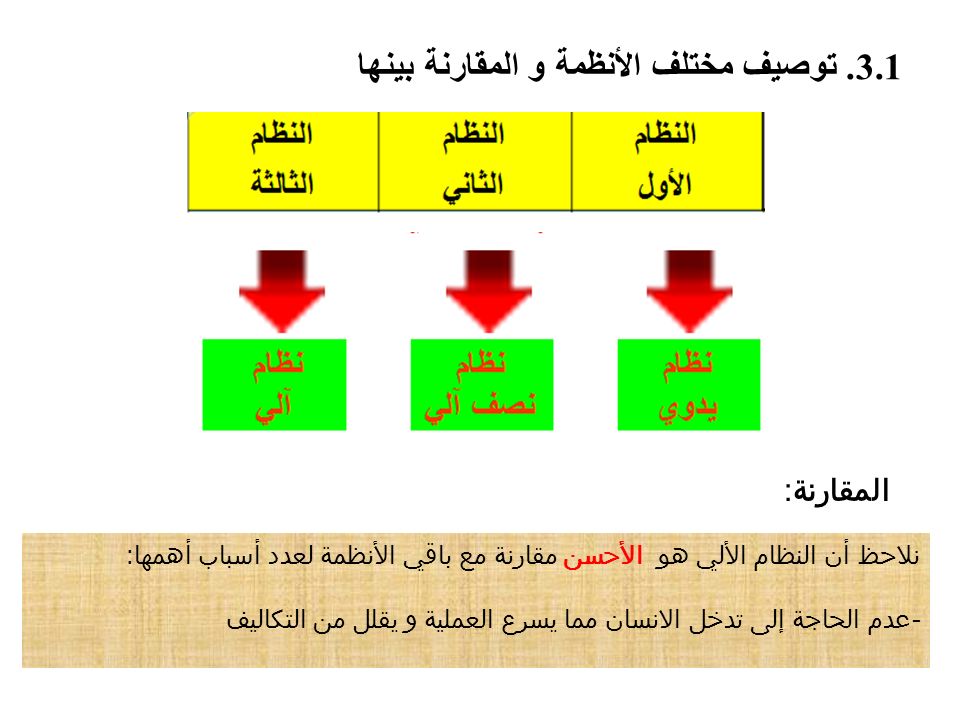

8. 3.1. توصيف مختلف الأنظمة و المقارنة بينها نلاحظ أن النظام الألي هو الأحسن مقارنة مع باقي الأنظمة لعدد أسباب أهمها: -عدم الحاجة إلى تدخل الانسان مما يسرع العملية و يقلل من التكاليف المقارنة:

9. 2. تعريف و بنية ( هيكلة ) نظام ألي 1.2. تعريف النظام النظام هو مجموعة من العناصر التي تحقق هدفا مشتركا أو تشارك في انجاز وظيفة مشتركة. هذا التعريف يسمح باستخلاص مايلي : العناصر المشكلة للنظام متناسقة و منسجمة النظام له وظيفة معينة عليه القيام بها 2.2. تعريف النظام الألي هو نظام يعمل بصفة ألية أي دون تدخل الانسان.

10. 3.2. بنية النظام الألي

11. 3. الوظائف الداخلية لنظام ألي 1.3. الوظائف الرئيسية تتعلق أساسا بتسيير المعطيات من استقبالها حتى استغلالها من طرف الجزء المنفذ. تحتوي على المراحل الثلاثة التالية: اكتساب المعلومات. معالجة المعلومات. استغلال المعلومات و التحكم في الاستطاعة.

12. 1.1.3. اكتساب المعلومات يقوم قسم التحكم باكتساب المعطيات أو المعلومات، والتي قد تكون تعليمات من المتعامل أو تقارير داخلية من القسم العملي ( كل التصرفات الآتية من القسم العملي ). العنصر التقني المسؤول عن اكتساب المعلومات هو الملتقط. الملتقط يتم تكييف الإشارات الكهربائية قصد معالجتها ( مكيفات الدخول ). Interfaçage أمثلة عن ملتقطات :

13. 2.1.3. معالجة المعلومات بعد اكتساب المعلومات وتكييفها تتم معالجتها من طرف المعالج ( الوحدة المركزية للمعالجة ) لتحول في شكل أوامر لتنفيذها من طرف القسم المنفذ. المعالج قد يكون في التكنولوجيا المربوطة ( معقبات...) أو التكنولوجيا المبرمجة كالآلي المبرمج أو الحاسوب. كذلك يتم تكييف الإشارات الخارجة من المعالج قصد استغلالها من طرف النظام ( مكيفات الخروج ). أمثلة عن وسائل المعالجة : الوحدة المركزية الالي المبرمج

14. 3.1.3. استغلال المعلومات و التحكم في الاستطاعة تمكن هذه الوظيفة من استغلال الأوامر الصادرة عن جزء التحكم من أجل التحكم في الجزء المنفذ. يتم ذلك من خلال ثلاثة عناصر تقنية : - أدوات الانجاز Effecteurs (مثلا: أداة الثقب، البساط المحرك) وهي لا تظهر في الدراسة. - المنفذات. - المنفذات المتصدرة. أمثلة عن العناصر المسؤولة عن التحكم في الاستطاعة : ملامس يقوم بمهمة منفذ متصدر كهربائي محرك كهربائي يقوم بمهمة منفذ كهربائي

15. 2.3. الوظائف الثانوية هي الوظائف التي تساعد في انجاز الوظائف الرئيسية للنظام الألي. 1.2.3. وظيفة التغذية مهمة وظيفة التغذية هي توفير مختلف التوترات المستمرة و المتناوبة من اجل تشغيل مختلف أجزاء النظام الألي. مثال : دارة لتغذية للحاسوب

16. 2.2.3. وظيفة الترميز و فك الترميز الانسان لا يفهم إلا لغة الانسان و الالة ( النظام الألي ) لا تفهم إلا لغة الالة و حتى يكون هناك تفاهم بين الانسان و الالة نحتاج الى مترجمات. الترميز هو الترجمة من لغة الانسان إلى لغة الالة و فك الترميز هو الترجمة من لغة الالة إلى لغة الانسان. وظيفة الترميز و فك الترميز موجودتان في الالة الحاسبة. مثال : الألة الحاسبة المرمز موصول بلوحة المفاتيح بينما مفك الترميز موصول بالشاشة أو المرقن.

17. 3.2.3. وظيفة الحماية مهمة وظيفة الحماية هو حماية النظام الالي بجزئيه (جزء التحكم و الجزء العملي) من الاتلاف. تحتوي دارة الحماية من عناصر مثل المنصهرات و الفواصل مثل تلك المستعملة في دارة الانارة للمنشات السكنية. مثال: الفاصل

18. 4.2.3. وظيفة مقارنة المعلومات في النظام الالي قد نحتاج أحيانا إلى مقارنة مقدراين فيزيائيين قبل اصدار الامر إلى جذء التنفيذ من أجل انجاز العمل المطلوب كما يحدث في مكيفات الهواء حيث تتم مقارنة درجة حرارة المحيط مع درجة الحرارة المراد الحصول عليها. مثال: المكيف الهوائي

19. 5.2.3. وظيفة التضخيم في غالب الاحيان، الاشارة الصادرة من جزء التحكم تكون ضعيفة و لا يمكن استعمالها مباشرة للتحكم في عنصر من عناصر جزء التنفيذ و لهذا نحتاج الى تضخيمها كما هو الحال مع الإشارة السمعية الصادرة عن الميكروفون التي يتم تمريرها إلى المضخم قبل تحويلها إلى اشارة صوتية عن طريق مكبر الصوت. مثال: دارة تضخيم الصوت

20. 3.3. مخطط بنية و وظائف النظام الألي

21. 4. علاقات النظام الالي مع المحيط الخارجي 1.4. علاقة الحوار علاقة الحوار هي علاقة الانسان أو المتعامل مع النظام الألي و وسيلة الحوار هي علبة أو قمطر التحكم المكون من عناصر منها : الازرار و المصابيح و الاجراس. قمطر التحكم

22. 1.4. علاقة الاتصال علاقة الاتصال هي علاقة بين عدة أنظمة. هذه الأنظمة هي أنظمة فرعية من نظام ألي كبير و معقد.

23. 5. أمثلة عن أنظمة آلية صناعية النظام الاول : نظام لتعليم الصابون النظام الثالث : نظام لفرز الاجر النظام الثالث : نظام لصنع خليط

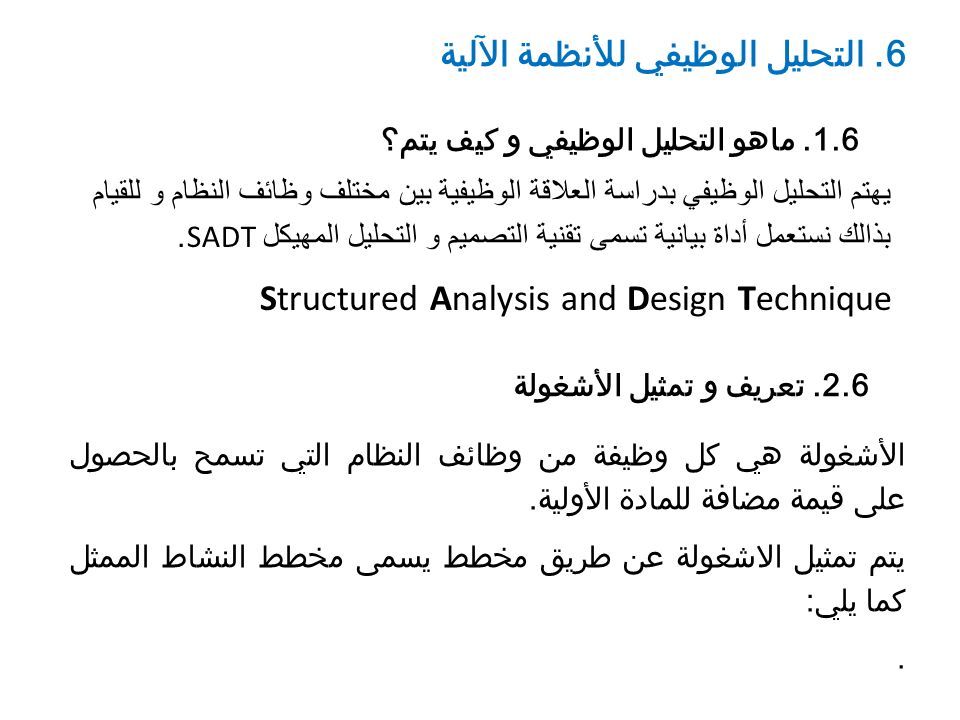

24. 6. التحليل الوظيفي للأنظمة الآلية 1.6. ماهو التحليل الوظيفي و كيف يتم؟ يهتم التحليل الوظيفي بدراسة العلاقة الوظيفية بين مختلف وظائف النظام و للقيام بذالك نستعمل أداة بيانية تسمى تقنية التصميم و التحليل المهيكل SADT. Structured Analysis and Design Technique 2.6. تعريف و تمثيل الأشغولة الأشغولة هي كل وظيفة من وظائف النظام التي تسمح بالحصول على قيمة مضافة للمادة الأولية. يتم تمثيل الاشغولة عن طريق مخطط يسمى مخطط النشاط الممثل كما يلي :.

25. W: الطاقة E : تعليمات الاستغلال C: الاجهادات R: الضبط

26. مثال : نظام ألي لملا و غلق قارورات

27. 3.6. تفكيك أشغولة إلى عدة أشغولات فرعية

28. نكتفي بتقديم دفتر شروط مبسط يحتوي على العناصر الأتية : الهدف من التألية المواد المستعملة وصف كيفية الانجاز شروط استغلال النظام الشروط الأمنية الواجب مراعاتها هو عبارة عن دفتر يقدم وصفا شاملا لكل ما يتعلق بالنظام الالي من تشغيله، مكوناته و المواد المستعملة و معلومات أخرى. 4.6. دفتر الشروط أو دفتر الأعباء

29. 5.6. هيكلة الجزء العملي تمثل هيكلة الجزء العملي التموضع الطوبوغرافي لمختلف مكونات جزء التنفيذ من الات و مراكز الاشغولات.

30. 6.6. مفهوم وجهة النظر هناك نوعان من التحليل الوظيفي و هما مرتبطان بوجهة نظر كل من المستعمل أو الزبون و وجهة نظر المصمم. - التحليل الوظيفي الخارجي : و هو الذي يعبر عن وجهة نظر الزبون أي يعبر عن تطلعات و ارضاء الزبون ( أي التعبير عن الحاجيات و انجاز دفتر الشروط ). - التحليل الوظيفي الداخلي: و هو يعبر عن وجهة نظر المصمم أي تحويل رغبات الزبون الى وظائف تقنية و الحلول اللازمة لانجازها.

31. .1. دفتر الشروط المبسط : أهداف التألية : يجب على هذا النظام أن ينجز في أدنى وقت ممكن وبصفة مستمرة ، خليط مركب من مادتين (A و B ) و أقراص قابلة للذوبان. المـواد : الأقراص هي مساحيق متماسكة وقابلة للذوبان في خليط ( A + B). الخليط النهائي يمكن أن يكون له تركيبات متغيرة : ( كمية من المادة A ،كمية من المادة B ، عدد من الأقراص ). وصف الكيفية : المواد السائلة (A و B ) لا تحتاج إلى مزج أولي ، الأقراص تطلق بدون إتلاف في إناء فارغ أو مملوء بدون نفث خطير للسائل. المواد الثلاث تمزج لمدة مفروضة و على حسب التركيبة. المزج لا يبدأ إلا في حالة وجود المواد الثلاثة مدة محدودة تكون مثبة ). يجب إبقاء عملية المزج أثناء تفريغ الخليط لنهائي. 7.6. أمثلة تطبيقية مثال 01 : نظام ألي لصنع خليط

32. الاستغلال: يستلزم الاستغلال حضور متعامل لقيادة ومراقبة النظام, توقيف أسبوعي للصيانة. الأمن: اتفاقيات الأمن المعمول بها. 2. هيكلة الجزء العملي

33. .............................................. …………… ……………….. ………............... ………. ………….......... …………...…………. A-0 3. التحليل الوظيفي (الاشغولة الشاملة)

34. .............................................. …………… ……………….. ………............... ………. ………….......... …………...…………. A-0.................................. ………....... 4. التحليل الوظيفي التنازلي

35. .1. دفتر الشروط المبسط : أهداف التألية يعمل هذا النظام على مل الأكياس بغذائين مختلفين للأنعام بصفة مستمرة في أقل وقت ممكن. المـواد يخزن أحد الغذائين في الخزان 1 بينما يخزن الآخر في الخزان 2. وصف الكيفية : يتم وزن الغذاء 1 ثم الغذاء 2 ، و عند نهاية هذه العملية يفرغ محتوى وعاء الوزن في البساط المتحرك لملء الكيس. قد يتسرب كمية قليلة من المادتين أثناء وضع الكيس أمام البساط. مثال 02 : نظام ألي لتوضيب غذاء الأنعام

36. الاستغلال: - يستلزم حضور عامل لقيادة و مراقبة النظام،و عامل بدون اختصاص لوضع الكيس أمام البساط. – توقيف أسبوعي للصيانة. الأمن: حسب القوانين المعمول بها. 2. هيكلة الجزء العملي

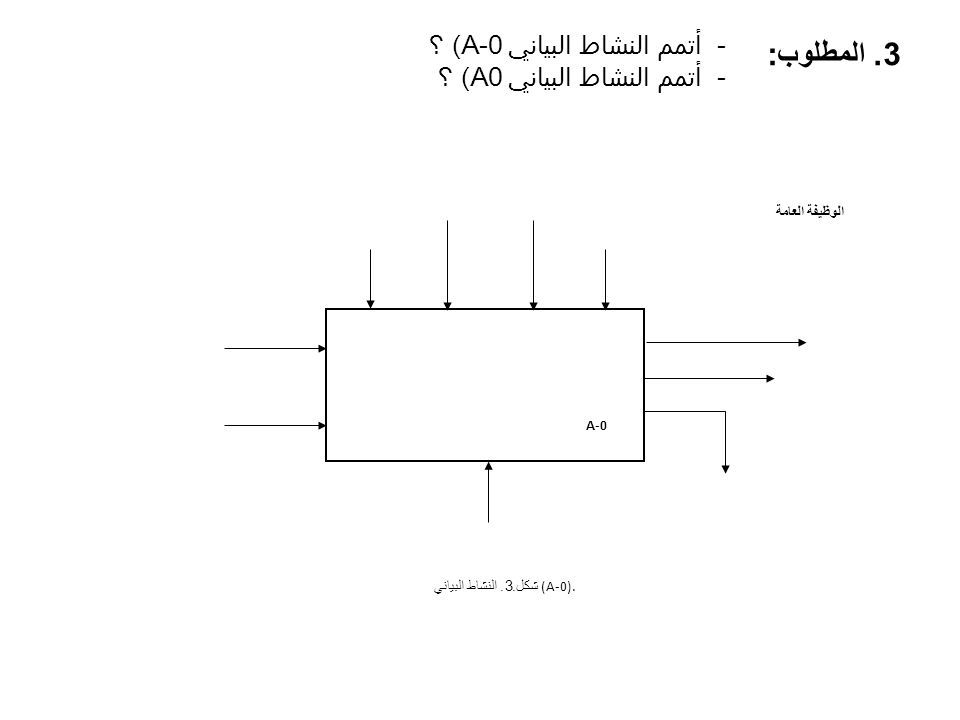

37. 3. المطلوب : - أتمم النشاط البياني (A-0 ؟ - أتمم النشاط البياني (A0 ؟ شكل.3. النشاط البياني (A-0). الوظيفة العامة A-0

38. 4 (2) (1) (3) (1): ……………………… (2):……………………… (3): ……………………… شكل.4. نشاط بياني A0. 2 1 3 (2) (1) (2) (1) (2) (1) (3) شكل.4. نشاط بياني A0.
