Presentation on theme: "* التداخل والحيود * التداخل : - تحدث ظاهرة التداخل للموجات بصفة عامه عندما تتلاقى الموجات الصادرة من مصادر مختلفة في منطقة ما. * أنواع التداخل : 1) تداخل."— Presentation transcript:

1

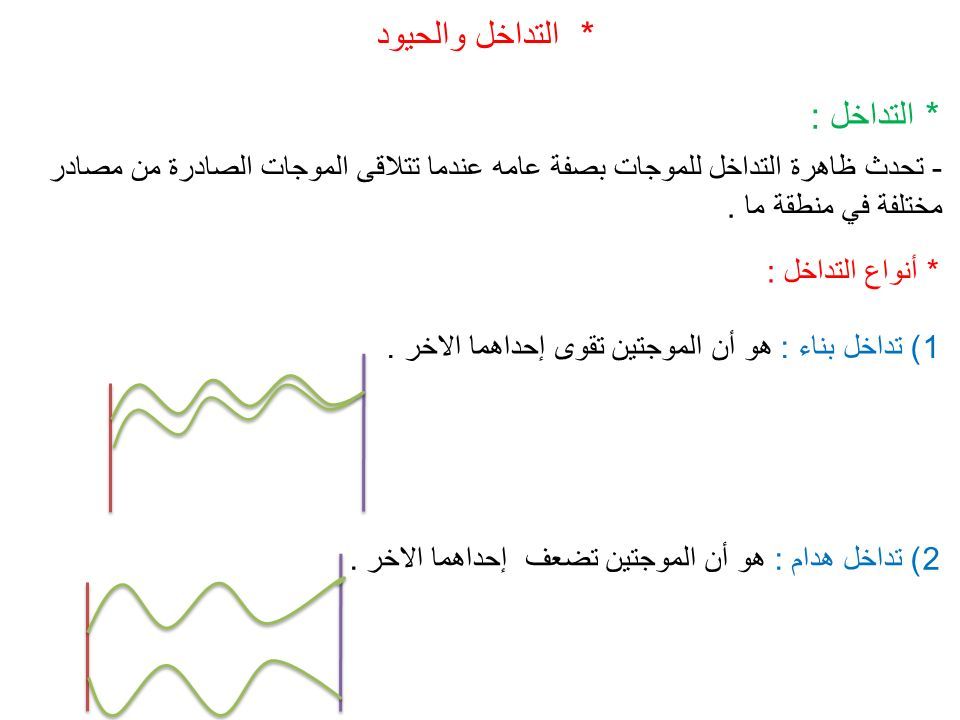

2 * التداخل والحيود * التداخل : - تحدث ظاهرة التداخل للموجات بصفة عامه عندما تتلاقى الموجات الصادرة من مصادر مختلفة في منطقة ما. * أنواع التداخل : 1) تداخل بناء : هو أن الموجتين تقوى إحداهما الاخر. 2) تداخل هدام : هو أن الموجتين تضعف إحداهما الاخر.

3 * تجربة يونج – تجربة الشق المزدوج. - عندما استخدم يونج ضوء وسلطه على حاجز بشق مزدوج تكون أهداب مضيئة وأخرى معتمه وكان الهدب المركزي مضيء لأنه يحدث عنده تداخل بناء ولاحظ يونج أن سمكٌ الهدب المضيء يقل بالابتعاد عن الهدب المركزي.

4 مصدر مضيء X L d الهدب المركزي هدبة مضيئة هدبة معتمة

5

6

7 L L X X d d

8 * يعين الطول الموجي للضوء المستخدم من تجربة الشق المزدوج من العلاقة : λ = x = d = L = الطول الموجي. المسافة بين الهدب المضيئة. المسافة بين الشقين. المسافة بين الحاجز والشاشة.

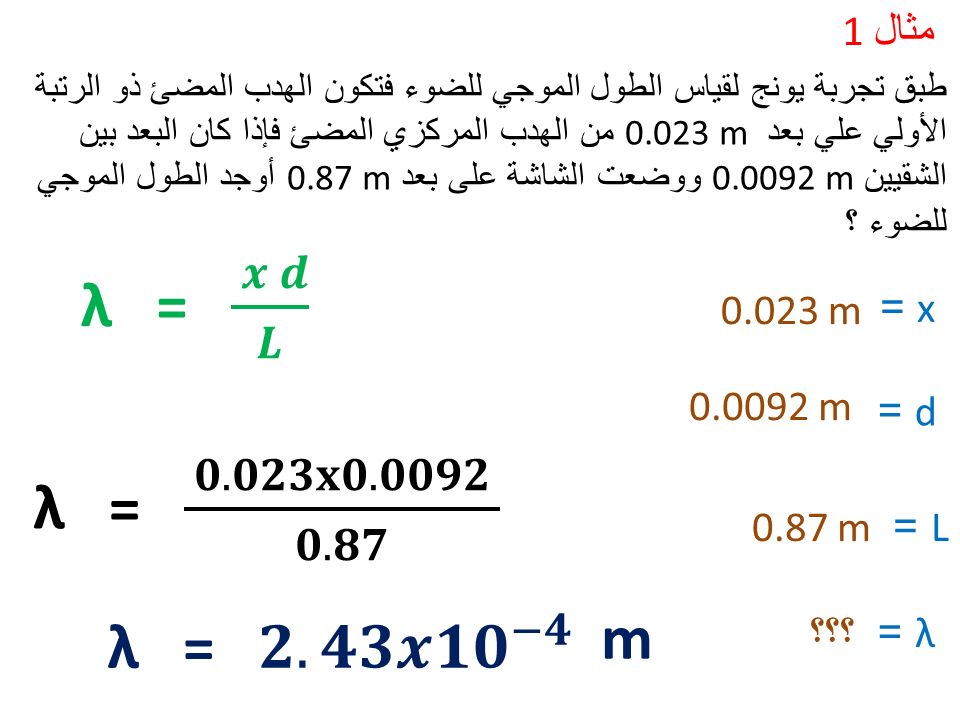

9 مثال 1 طبق تجربة يونج لقياس الطول الموجي للضوء فتكون الهدب المضئ ذو الرتبة الأولي علي بعد 0.023 m من الهدب المركزي المضئ فإذا كان البعد بين الشقيين 0.0092 m ووضعت الشاشة على بعد 0.87 m أوجد الطول الموجي للضوء ؟ λ = x = d = L = ؟؟؟ 0.023 m 0.0092 m 0.87 m m

10 س 1 ص 105 س 2 ص 105

11 س 1 ص 105 λ = x = d = L = ؟؟؟ 596 nm 0.600 m

12 س 2 ص 105 λ = x = d = L = ؟؟؟ 632.8 nm 1.00 m 65.5 mm 0.0655m

13 * الحيود : - هو انحراف الموجات عن اتجاه انتشارها الأصلي حول حافة الحاجز أو حول فتحة صغيرة ولا تقتصر ظاهرة الحيود على نوع معين من الموجات.

14 مصدر مضيء

15 X L w الهدب المركزي هدبة مضيئة هدبة معتمة d

16 * لحساب عرض الحزمة المركزية المضيئة من العلاقة : 2X = λ = L = W = عرض الحزمة المركزية المضيئة. الطول الموجي. المسافة بين الحاجز والشاشة. عرض الشق الذي يخرج من الموجه.

17 س 12 ص 113 يسقط ضوء أخضر أحادي اللون طوله الموجي 546 nm على شق مفرد عرضه 0.095 mm إذا كان بعد الشق عن الشاشة يساوي 75 cm فما عرض الهدب المركزي المضيء ؟ 2X = λ = L = W = ؟؟؟ 546 nm 75 cm 0.095 mm 0.75 m m

18 س 13 ص 113 س 14 ص 113

19 س 13 ص 113 2X = λ = L = W = ؟؟؟ 60 cm 0.0295 mm 0.6 m 24 mm m 0.024

20 * محزوز الحيود : - هو أداة مكونة من شقوق عدة تسبب حيود الضوء. * زاوية محزوز الحيود : - هي الزاوية المحصورة بين الشعاع الواصل إلى النقطة في الشاشة وخط الوسط الذي يكون عمودي على المحزوز. --------------------------------------------

21 * لحساب الطول الموجي من محزوز الحيود من العلاقة : λ = d = الطول الموجي. المسافة بين الشقوق. زاوية محزوز الحيود. * الجهاز الذي تقاس به الأطوال الموجية لمحزوز الحيود : - يقاس الطول الموجي لمحزوز الحيود باستخدام جهاز المطياف. * لحساب زاوية محزوز الحيود من العلاقة : زاوية محزوز الحيود. X = المسافة بين الهدب. L = المسافة بين المحزوز ( الحاجز ) والشاشة.

22 س 16 ص 116 λ = 434 nm L = 1.05 m X = m 0.55 d = ؟؟؟
