1. ARAÇ GÜVENLİK SİSTEMLERİ

2. Trafik kazaları, her ne sebeple ve hangi kusurlarla olursa olsun, taşıtlarla yapılmaktadır. Bu yüzden, taşıt tasarımcıları öncelikle kazaların önlenmesi ve bu mümkün olmadığı takdirde kaza sonrası kayıpların azaltılması için, taşıt üzerinde alınabilecek koruyucu önlemler konusunda yoğun çaba harcamaktadırlar.

3. Trafik kazalarının çok düşük bir yüzdesi taşıt kusurlarından kaynaklansa da, insan hayatı çok önemlidir

5. Aktif Güvenlik Sistemleri Aktif güvenlik sistemleri kazanın oluşması engellemek amacıyla işleyen sistemlerdir.Örnekleri ABS, ESR olarak gösterilebilir.

6. Pasif Güvenlik Sistemleri Pasif güvenlik, bir kaza ile karşılaşılması durumunda, kazanın olumsuz sonuçlarını olabildiğince azaltmak amacıyla yapılan bütün yapısal ve tasarım özelliklerini kapsamaktadır. – Dış Güvenlik – İç Güvenlik

7. Dış Güvenlik Binek otomobillerine uygulanan bu tür tasarım özelliklerinden bazıları şunlardır – Hareket edebilir ön farlar, – Gizlenmiş, durabilir cam silecekleri, – Gizlenmiş yağmur olukları, – Gizlenmiş kapı kolları, – Katlanabilir yan dikiz aynaları, – Esnek tamponlar.

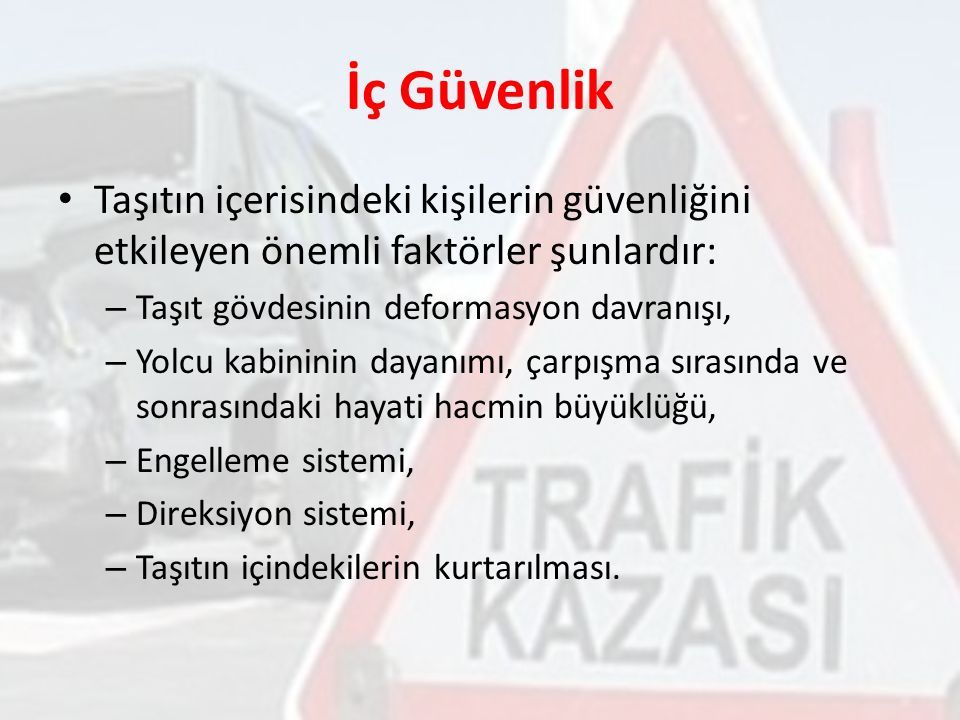

8. İç Güvenlik Taşıtın içerisindeki kişilerin güvenliğini etkileyen önemli faktörler şunlardır: – Taşıt gövdesinin deformasyon davranışı, – Yolcu kabininin dayanımı, çarpışma sırasında ve sonrasındaki hayati hacmin büyüklüğü, – Engelleme sistemi, – Direksiyon sistemi, – Taşıtın içindekilerin kurtarılması.

9. Çarpma Sırasında Yolcuların Kinetik Enerji Değişimleri

10. Emniyet Kemeri Emniyet kemerleri, karnın önünden bağlanan ve iki nokta arası tespiti sağlayan araçlardır. Emniyet kemeri, aracın çarpması sırasında oluşan ivme azalması durumunda, vücudu sabitleştirerek ön panelden ve camdan uzak tutar. İvmenin vücudun tüm alanına yayılmasını sağlar ve kişilerin bir fırlatma nesnesi haline dönüşmesini engeller.

12. 1903 yılında gustave Liebau icat etmiştir. 1930'larda birçok amerikalı hekim arabasına iki noktalı (araca iki noktadan bağlı) emniyet kemeri yerleştirdi ve araba üreticilerinin yeni modellere bunları yerleştirmesi için ısrar etti.kemeri 1953 Colorado Eyaleti Tıp Birliği iki noktalı emniyet kemerlerinin bütün otomobillere yerleştirilmesi için bir bildiri yayınladı.Colorado 1955 KaliforniyaAraç Kanunu araç kullanmak için emniyet kemeri takmayı mecbur tuttu.Kaliforniya 1956 Volvo firması iki noktalı çapraz göğüs emniyet kemerini aksesuar olarak pazara sundu. Chrysler firması ön koltuklarda iki noktalı emniyet kemerini isteğe bağlı olarak kullanılmak üzere bazı modellerine yerleştirdi. Ford firması emniyet kemerini konu edinmiş 2 yıllık güvenlik reklâmlarına başladı.VolvoFord 1957 Volvo firması iki noktalı çapraz emniyet kemerlerine kilit ekledi.Volvo 1958 İsveç'teki Volvo Fabrikasında mühendis olan Nils Bohlin Üç noktalı emniyet kemeri olarak bilinen sistemin patentini aldı. 1959 İsveç'te Volvo firması ön koltuk için üç noktalı emniyet kemerini standart olarak sundu.

13. New York 'ta, eyalette satılacak olan yeni araçlara emniyet kemeri takılmasının maliyeti incelendi ve reddedildi. New York 1960 New York eyaleti aldığı kararı tekrar inceledi ve reddetti. 1961 SAE (Otomobil Mühendisleri Birliği) Amerika'da emniyet kemerinin standart olmasını önerdi. New York emniyet kemeri kilidinin oturma bölgesinin dışında olmasını şart koştu. Wisconsin Eyaleti ön koltuklarda emniyet kemeri kullanımını mecbur tuttu. Avustralya Standart Birliği "Emniyet Kemeri ve Pasif Önleyiciler" için standartları yayınladı. 1962 Altı Amerikan Eyaleti ön koltukta emniyet kemeri bulunmasını şart koydu. Otomobil üreticileri standart olarak ön koltukta emniyet kemeri yerleştirdiler. 1963 A.B.D'de Volvo firması üç noktalı emniyet kemerini standart olarak üretti.

14. 1964 Amerikan eyaletinin yarısı ön koltukta emniyet kemeri kullanımını mecbur tuttu. Amerika'daki birçok araç üreticisi emniyet kemerini ön koltuklarda standart olarak sundu. Güney Avustralya ve Viktorya yeni üretilen araçlarda ön koltuklarda emniyet kemeri bulunmasını mecbur tuttu.Avustralya 1965 A.B.D. Ticaret Bakanlığı ilk emniyet kemeri standardını yayınladı. 1966 İsveç kanunları kapı kenarında bulunan iki noktalı göğüs emniyet kemerlerini ve "Y" tipli üç noktalı emniyet kemerlerini yasakladı.İsveç 1967 Amerikalı araç üreticileri arka koltuklara da emniyet kemeri yerleştirdi. İngiltere ön koltuklarda 3 noktalı emniyet kemeri kullanılmasını zorunlu tuttu. Avustralya emniyet kemeri standardı yayınladı. 1968 Volvo İsveç'te acil durum kilitlerini (ELR) ön koltuklar için standart olarak sundu. 1969 İsveç'te ön koltukta 3 noktalı emniyet kemeri bulunması zorunlu tutuldu. Volvo bütün pazarlarda arka koltukta 3 noktalı emniyet kemerini standart olarak pazara sundu. Mercedes-Benz bütün pazarlarda arka koltukta 3 noktalı emniyet kemerini standart olarak sundu. İspanya'da ön ve arka koltukta emniyet kemeri bulunması mecbur tutuldu. Avustralya 1965'den sonra plaka alanlarda ön koltukta emniyet kemeri bulunmasını mecbur tuttu.Mercedes-Benz

15. 1970 İsveç'te arka koltukta emniyet kemeri bulunması mecbur tutuldu. Avustralya, Victorya'da önde ve arka koltukta 3 noktalı emniyet kemeri bulunması mecbur kılındı. 1972 NHTSA, (A.B.D. Ulusal Karayolu Trafik Güvenliği İdaresi) Federal Motorlu Araç Güvenlik Standartlarını belirledi. Avustralya ve Batı Almanya'da ön ve arka koltukta emniyet kemeri olması ve kullanımı mecbur tutuldu.Almanya 1975 İsveç'te 15 yaş ve üstü için emniyet kemeri kullanımı mecbur tutuldu. 1977 A.B.D. Ulusal Karayolu Trafik Güvenliği İdaresi tarafından yasalaştırılan "Okul Servislerindeki Yolcuların Korunması" ile ilgili Federal Motorlu Araç Güvenliği Standardı 222 yürürlüğe girdi. 1979 Fransa arka koltuklarda emniyet kemerini zorunlu hale getirdi.Fransa 1980 Mercedes-Benz sürücü yan hava yastığı, diz destek yastıklarını üretmeye başladı ve bütün 3 noktalı emniyet kemerlerine esneme mesafesi konuldu. 1984 Avusturya 01/1984 tarihinden sonra imal edilen araçlarda arka koltuk kemerlerini zorunlu hale getirdi. Batı Almanya 05/1979 tarihinden sonra üretilen araçlarda arka koltuk emniyet kemerlerini zorunlu hale getirdi. Kanada'nın 10 eyaletinden 7'si bu tarihten itibaren, hareket eden araçların sürücü ve yolcularına kendileri için uygun olan emniyet kemerlerini kullanma zorunluluğu getirdi.Avusturya

16. 1985, Norveç 01/1984 tarihinden sonra tescil edilen araçlarda arka koltuk kemerlerini zorunlu hale getirdi New York arka ve ön koltuklarda emniyet kemeri kullanımını zorunlu hale getirdi (arka koltuklarda 10 yaş ve yukarısı için).Norveç TÜRKİYE: 18.06.1986 tarihinden itibaren "şehirlerarası karayollarında otomobil ve tescil bakımından otomobil gibi işlem gören arazi taşıtları ve minibüslerde sürücüsü ve yanında oturan yolcular için" emniyet kemeri uygulaması başlatıldı. 1987 'de New York, 1992'de New Jersey okul servislerinde kullanılan otobüslerde emniyet kemerini zorunlu hale getiren ilk eyalet oldu. TÜRKİYE: 01.01.1992 tarihinden itibaren "şehir içi yollarda da ticari otomobil ve minibüsle yolcu taşımacılığı yapan araç sürücüleri hariç, otomobil ve otomobil gibi tescil işlemi gören arazi taşıtları ve minibüs gibi taşıtların sürücüleri ile ön koltuğunda oturan yolcularına" emniyet kemeri takma zorunluluğu getirildi. TÜRKİYE: Yukarıda söz edilen araçlar ve ülkemizde üretilen araçlar ile yurt dışından ithaline izin verilenlerine 3 aylık süre tanındı. Bu süre 11.01.1995 tarihinde sona erdi. Bu süre sonunda arka koltukta emniyet kemeri kullanımı uygulamasına geçildi. 1995 İngiltere okul taşımacılığında kullanılan minibüslerde emniyet kemeri kullanımını zorunlu hale getirdi. 1996 Avrupa Ekonomik Komisyonu, minibüslerde ve 3.5 tonun altındaki araçlarda 3 noktalı veya en azından 2 noktalı emniyet kemerlerinin kullanılmasına dair 3 direktif yayınladı. TÜRKİYE: 01.01.1998 tarihinden sonra üretilen minibüslerin arka koltuklarında, kamyon, kamyonet, çekici ve şehirlerarası otobüslerde emniyet kemeri kullanımı yönetmelik kararı ile zorunlu kılındı.

17. 1998 yılında, ABD'deki Ulusal Karayolu Trafik Güvenliği Dairesi (NHTSA) Kongre'ye "Okul Otobüsü Güvenliği: Amerika'nın Çocukları için Güvenli Yolculuk" başlığı altında, gelecekte kullanılacak ve okul otobüslerinde seyahat edenleri korumaya yönelik olarak kullanılacak sistemleri incelemek üzere bir araştırma projesi sundu. 1999 yılında Florida, Louisiana ve Kaliforniya eyaletleri büyük okul otobüslerinde seyahat edenler için daha gelişmiş koruma sistemlerini zorunlu kılan kanunlar koydu. Bütün eyaletler, hangi sistemi kullanacaklarına karar vermek için Ulusal Karayolu Trafik Güvenliği Dairesi (NHTSA) tarafından hazırlanmakta olan projenin bitirilmesini bekleyeceklerini duyurdular.FloridaLouisianaKaliforniya 2001 yılında Kaliforniya Eyaleti Ocak 2001 yılından sonra satın alınan yeni okul otobüslerinde karın bölgesi ve omuzdan bağlanan kemerlerin uygulamasını zorunluluğunu genişletti. 2002 ABD'deki Ulusal Karayolu Trafik Güvenliği Dairesi (NHTSA) Kongre'ye sunduğu ve gelecekte kullanılacak ve okul otobüslerinde seyahat edenleri korumaya yönelik sistemleri konu alan araştırmasını tamamladı.

19. Hava Yastığı (Air Bag) Hava yastığı (Airbag, Yardımcı Koruma Sistemi/SRS), otomobillerde çarpışma anında çok hızlı biçimde açılıp bir gaz veya hava ile şişerek yolcunun yaralanmasını önleyen, esnek bir malzemeden yapılmış koruma sistemidir. Tipik bir hava yastığı saniyenin 1/10'undan kısa sürede açılır, birkaç saniye sonra da sönerek yolcunun hareketini ve araçtan çıkmasını kolaylaştırırgazhava

20. Nasıl Çalışır ? Hava yastıklarının arabalara uygulanmasında birçok problemle karşılaşıldı. Basınçlı havanın araba içinde muhafazası, süratle şişmenin sağlanması, ani şişme sırasında yastığın patlamasının veya kişiye zarar vermesinin önlenmesi vs…

21. Hava yastığında üç ana parça vardır. Birincisi yastığın kendisi ki, ince naylon iplikten yapılmış ve konsolda bir silindir üzerine sarılmıştır. Aslında sürücü tarafındaki hava yastığı diğerlerinden farklıdır. Diğerleri tipik bir silindir şeklinde iken sürücü tarafındaki direksiyonun ortasına uyacak şekildedir.

22. İkinci olarak yastığa ne zaman şişeceğini bildiren, arabanın ön tarafında bir sensör vardır. Bir tuğla duvara yaklaşık saatte 15 – 25 kilometre süratle çarpıldığında oluşacak kuvvet karşısında sinyal verecek şekilde ayarlanmıştır.

23. Son olarak da şişirme sistemi vardır. Hava yastıkları sıkıştırılmış veya basınç altındaki havanın veya bir gazın salıverilmesiyle şişmezler. Bir kimyasal reaksiyonun sonucunda şişerler. Bu kimyasal reaksiyonun ana maddesi ’sodyum azide’dir, yani NaN3. Normal şartlarda durağan olan bu molekül ısıtılınca anında ayrışır ve ortaya nitrojen gazı çıkar. Çok az miktarından, yani 130 gramından 67 litre nitrojen çıkabilir.

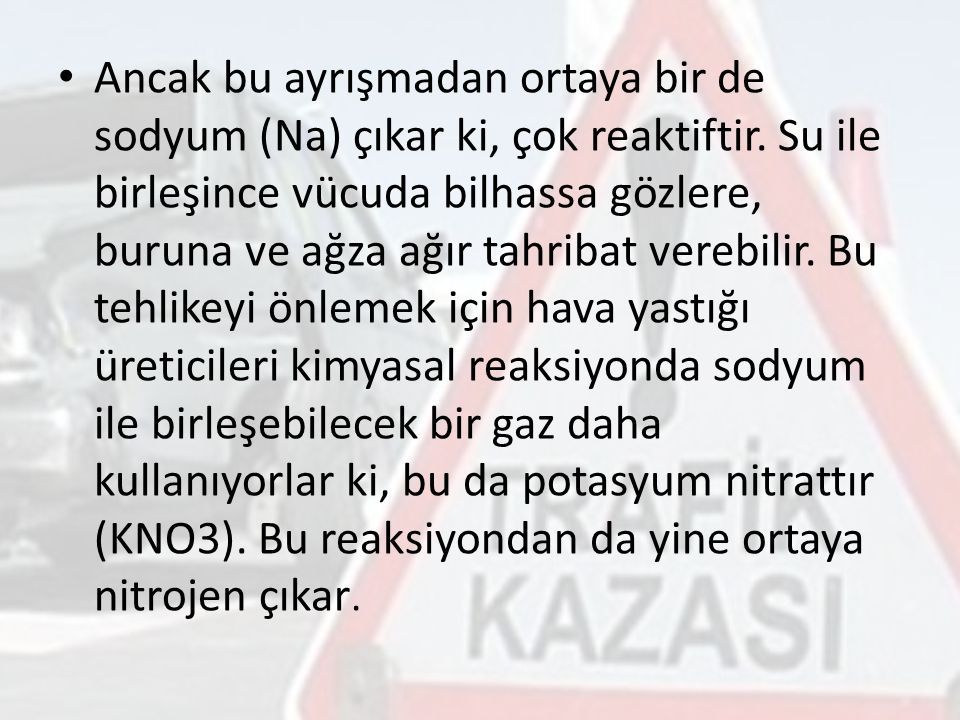

24. Ancak bu ayrışmadan ortaya bir de sodyum (Na) çıkar ki, çok reaktiftir. Su ile birleşince vücuda bilhassa gözlere, buruna ve ağza ağır tahribat verebilir. Bu tehlikeyi önlemek için hava yastığı üreticileri kimyasal reaksiyonda sodyum ile birleşebilecek bir gaz daha kullanıyorlar ki, bu da potasyum nitrattır (KNO3). Bu reaksiyondan da yine ortaya nitrojen çıkar.

25. Arabanın önündeki sensör belli bir seviyenin üstündeki çarpmada, NaN3’ün bulunduğu tüpe bir elektrik sinyali gönderir. Burada çok küçük bir spark oluşur ve bunun yarattığı ısıdan da NaN3 çözülür, açığa çıkan nitrojen hava yastığına dolarak şişirir. Burada ilginç olan sensörün çarpmayı algılaması ile yastığın şişmesi arasında geçen zamandır. Sadece 30 milisaniye yani 0.030 saniye. Bir saniye sonra yastık üzerindeki özel delikler vasıtası ile kendi kendine söner ve kazazedeye devamlı baskı yapılmasına mani olur.

27. Aktif Güvenlik Sistemleri Sürücünün kazadan kaçınması için, taşıtın kumanda ve frenleme yetenekleriyle, bilgilendirme sistemleri ve ergonomik olarak yerleştirilmiş kumandalarını kapsar. – Sürüş Güvenliği – Şartlara Bağlı Güvenlik – Duyulara Bağlı Güvenlik – Kullanım Güvenliği

28. ABS (Anti-Bloke Brake System) ABS, kullanıldığı taşıtın kararlılığını, manevra ve durma yeteneğini artırabilen bir fren sistemidir. Sürücü fren pedalına sertçe bastığında, sistem otomatik olarak fren basıncını dört tekerlekte düzenleyerek, her tekerleğin fren basıncını bağımsız olarak ayarlar. ABS, frenleri çok hızlı bir şekilde pompalayarak, sürücülere belirli ölçüde yönlendirme yeteneği kazandırmaktadır.

29. ASR (Çekiş Kontrol Sistemi) ASR (Acceleration Slip Regulation ivme kayması kontrolü) sistemi, frenler ve motor yönetim sistemini birlikte kontrol ederek, tahrik tekerleğinin çekiş yeteneği kaybolduğunda bu durumu algılayarak tekerlek hareketini yavaşlatmakta ve kaymalarını önleyerek, sürücüye yanal ve uzunlamasına dinamik kontrol yeteneği sağlamaktadır.

30. ASR Tipleri Sınır Kaymalı Diferansiyel – Bu sistem, herhangi bir durum için en iyi çekişi sağlayacak motor torkunu transfer eden sistemdir. Fren Sistemi Çekiş Kontrolü – Bu sistem tıpkı ABS'nin tersi gibi görev yapar. Aktarma Organları Çekiş Kontrolü – Bu sistem, herhangi bir hızda kayan tekerlek veya tekerleklere gönderilen gücü geciktirmektedir.

31. ESP (Electronic Stability Program) Gerekli durumlarda devreye girip, aracın istenmeyen bir pozisyona düşmesini önler. Yani ani girilen bir virajda, ani yapılan direksiyon hareketlerinde (bir engel veya bir cisimden aniden kaçmak isterken) aracın kayarak kontrolden çıkmasını, dolayısıyla da kaza yapmasını veya yoldan çıkmasını engeller.

32. EBD ( Electronic Brake Distribition) Fren yapıldığında aracın ön tarafında daha fazla bir ağırlık oluşur bu da aracın arka tarafına havalanma etkisi yapar

34. Abs nin gereksiz devreye girmesini engeller.

35. Te ş ekkürler….
