1. National Instruments Silver Alliance Partner www.10xEDU.org info@10x.am +374 77 212193 ПРОЦЕСС РАЗРАБОТКИ УЧЕБНЫХ ПРАКТИКУМОВ

2. Разработка и интеграция автоматизированного рабочего места АРМ, для тестирования (наладки) параметров радиоэлектронных компонентов, блоков и т. д., Модернизация старых АРМ систем. Научно-исследовательские и опытно-конструкторские разработки, проектирование и прототипирование пользовательских единиц (блоков, устройств), платы для согласования и маршрутизации сигналов. Программная и аппаратная документация предоставляется по стандартам ГОСТ. Консультация Помощь в выборе и настройке Тестируемого оборудования для создания АРМ систем, Объяснение ВЧ, СВЧ методики измерений и калибровки АРМ систем. ВЧ, СВЧ Специализированное обучение, LabVIEW Специализированное обучение 3 Разработка и Интеграция АРМ Систем Обучение Аппаратные Средства Услуги Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

3. Электромеханика Изучение Тепловых процессов Геометрическая Оптика Элементы Контроля и Ииндикации Промышленные Протоколы Наши академические практикумы разработанные с 2017 по 2018 Изучение Основ Цифровой логики Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

4. 9 КЗМ Время (Эффективность) Стоимость Автоматизированный Полуавтоматизированный Виртуальный Традиционный Виды Академических Практикумов Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

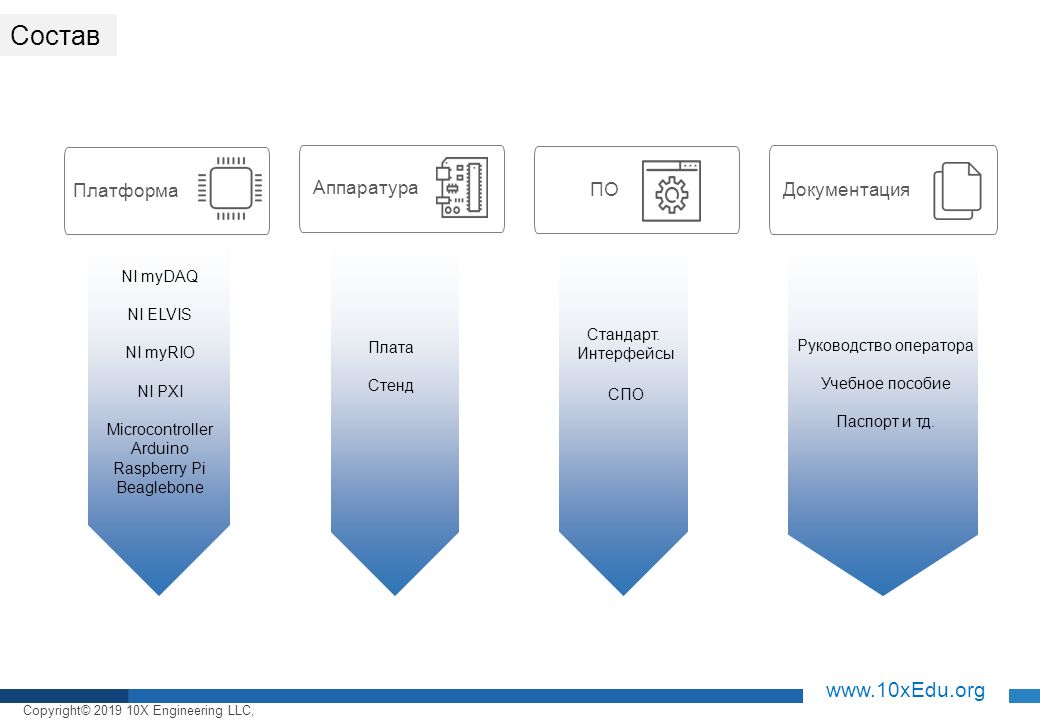

5. Платформа ПО Документация Аппаратура Стандарт. Интерфейсы СПО Плата Стенд NI myDAQ NI ELVIS NI myRIO NI PXI Microcontroller Arduino Raspberry Pi Beaglebone Руководство оператора Учебное пособие Паспорт и тд. Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org Состав

6. 9 Изучение дискретизации и восстановления непрерывных сигналов АЦП-ЦАП На базе NI ELVIS II В комплект лабораторных комплексов включены учебные пособия по эксплуатации и компактные диски с программными обеспечениями. Аналог-Цифра преобразователь Фильтры Усилители Цифра-Аналог преобразователь Дискретизатор Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

7. 6. Дискуссия по предварительным тех. вопросам Оформление предварительного ТЗ Старт проекта 1. Техническое желание «Обсуждение» 2. Исследование и сбор материалов 3. Обсуждение предварительных тех. вопросов. (системный инженер, программист, владелец проекта, электронщик) 4. Создание файла с предложениями (опыты, механические решения и т.д.) 5. Изучение реализации Программа\Оборудование\Конструкция Техническая задача ppt\word Назначение Список экспериментов Функционал и тд Этапы разработки практикумов Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

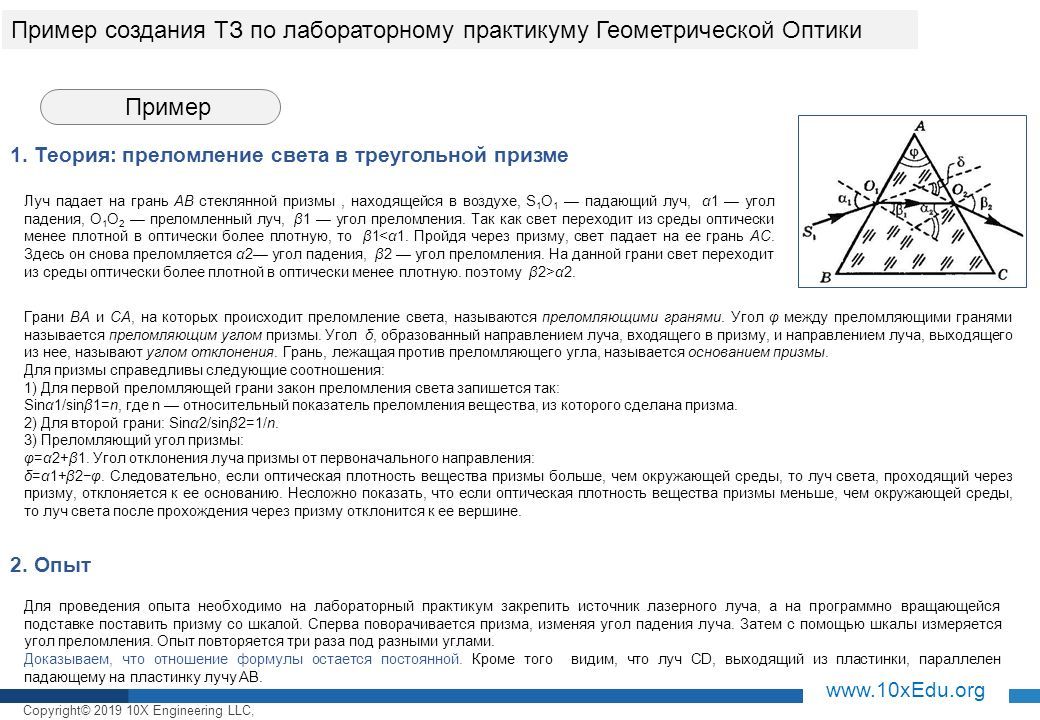

8. Луч падает на грань АВ стеклянной призмы, находящейся в воздухе, S 1 O 1 — падающий луч, α1 — угол падения, O 1 O 2 — преломленный луч, β1 — угол преломления. Так как свет переходит из среды оптически менее плотной в оптически более плотную, то β1 α2. Для проведения опыта необходимо на лабораторный практикум закрепить источник лазерного луча, а на программно вращающейся подставке поставить призму со шкалой. Сперва поворачивается призма, изменяя угол падения луча. Затем с помощью шкалы измеряется угол преломления. Опыт повторяется три раза под разными углами. Доказываем, что отношение формулы остается постоянной. Кроме того видим, что луч CD, выходящий из пластинки, параллелен падающему на пластинку лучу АВ. Грани ВА и СА, на которых происходит преломление света, называются преломляющими гранями. Угол φ между преломляющими гранями называется преломляющим углом призмы. Угол δ, образованный направлением луча, входящего в призму, и направлением луча, выходящего из нее, называют углом отклонения. Грань, лежащая против преломляющего угла, называется основанием призмы. Для призмы справедливы следующие соотношения: 1) Для первой преломляющей грани закон преломления света запишется так: Sinα1/sinβ1=n, где n — относительный показатель преломления вещества, из которого сделана призма. 2) Для второй грани: Sinα2/sinβ2=1/n. 3) Преломляющий угол призмы: φ=α2+β1. Угол отклонения луча призмы от первоначального направления: δ=α1+β2−φ. Следовательно, если оптическая плотность вещества призмы больше, чем окружающей среды, то луч света, проходящий через призму, отклоняется к ее основанию. Несложно показать, что если оптическая плотность вещества призмы меньше, чем окружающей среды, то луч света после прохождения через призму отклонится к ее вершине. 1. Теория: преломление света в треугольной призме 2. Опыт Пример Пример создания ТЗ по лабораторному практикуму Геометрической Оптики Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

9. 0-180 0 180 9090 9090 270 180-0 Источник лазерног о луча Светочувствительны й приемник 45 треугольная призма S1 А’А’ C Бумага О1О1 О2О2 β2β2 δ α1α1 Описание проведения опыта Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org Пример

10. ТЗТЗ Разработка печатной платы И механических частей Обработка руководство по Эксплуатации РЭ Пособие по эксплуатации ПО ПО.exe РЭ ПЭ Datasheet ENG\RUS Рисунки Help file Рис. и тех. обновление Разработка архитектуры, интерфейса и кода ПО Разработка электронных и механических частей Выбор компонентов Сборка Сдача проекта Тестирование Процесс разработки практикумов Сбор общей информации для документации Создание «Фейк» Datasheet на ENG\RUS Плата Аксессуары Заказ и изготовление компонентов/материалов/пла т ТЗ 90%

11. 9 Результаты тестирования Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

12. 9 Исправление ошибок выявленных после тестирования Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

13. 9 Документация и ПО Компонентный состав Размеры Упаковка Максимальную Идентичность всех разработок При разработке необходимо учесть Copyright© 2019 10X Engineering LLC, Armenia www.10xEdu.org

14. Разработка лабораторного оборудования по индивидуальным заказам Наша миссия: Дать Нашим клиентам конкурентное преимущество на мировом рынке, путем внедрения инновационных инженерных решений. Изучение Промышленных Протоколов NI ELVIS II (II+) Изучение Элементов Контроля и Индикации (Интерфейс) NI ELVIS II (II+) Геометрическая Оптика NI ELVIS II (II+) Дискретизация и Восстановление Непрерывных Сигналов АЦП\ЦАП NI ELVIS II (II+) Изучение Механических Колебаний NI ELVIS II (II+) Основы цифровой логики NI myDAQ Изучение процессов теплопередачи NI myDAQ Электромеханика NI myDAQ www.10XEdu.org info@10x.am +37477212193

15. www.10xEDU.org info@10x.am +374 77 212193 Спасибо за внимание
