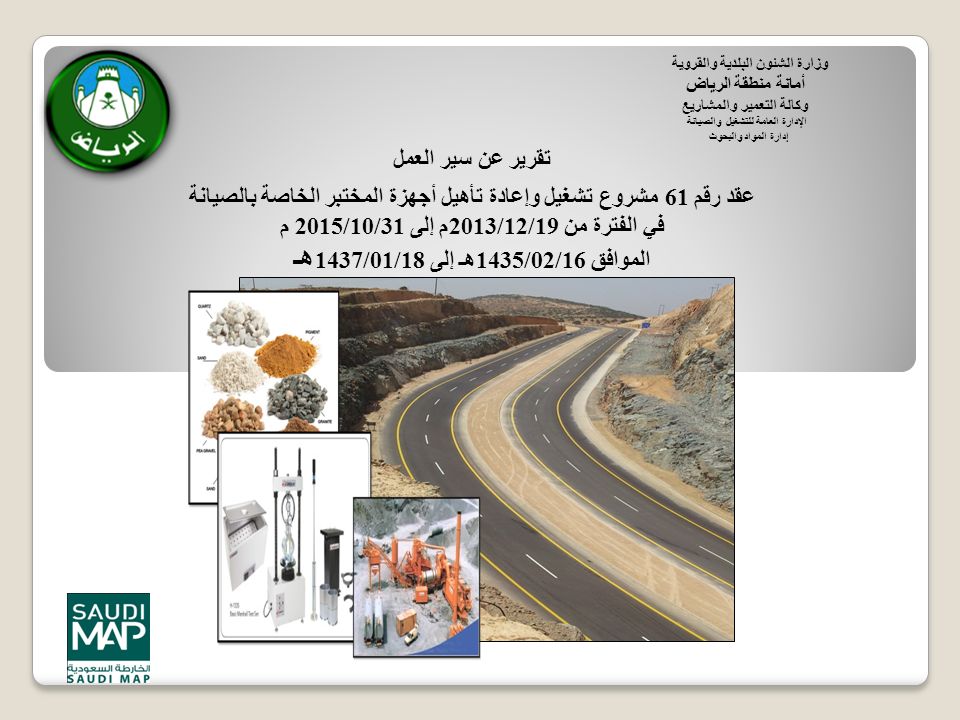

1. وزارة الشئون البلدية والقروية أمانة منطقة الرياض وكالة التعمير والمشاريع الإدارة العامة للتشغيل والصيانة إدارة المواد والبحوث تقرير عن سير العمل عقد رقم 61 مشروع تشغيل وإعادة تأهيل أجهزة المختبر الخاصة بالصيانة في الفترة من 2013/12/19م إلى 2015/10/31 م الموافق 1435/02/16هـ إلى 1437/01/18 هـ

3. سعادة مدير إدارة المواد والبحوث ،،، حفظه الله المهندس / سعيد محمد الشهرانى السلام عليكم ورحمة الله تعالى وبركاته ،،،، الموضوع / تقرير عن سير العمل ومستوى الأداء إشارة إلى الموضوع أعلاه نرفق لسعادتكم التقرير الخاص بمشروع تشغيل وإعادة تأهيل أجهزة المختبر الخاصة بالصيانة عقد رقم 61 بأمانة منطقة الرياض والقائم بأعماله مكتب الخارطة السعودية الهندسي ويحتوى التقرير على ملخص للأعمال المنجزة ضمن بنود عقد المشروع كما يحتوى على الآتي :- أولا : معلومات المشروع ونسب الانجاز والوضع الراهن. ثانيا : الهدف من المشروع. ثالثا : ملخص الأعمال التي أنجزت ضمن بنود العقد. آملين من سعادتكم الاطلاع ،،،،،، وتقبلوا خالص التحية والتقدير ،،،،،،، مدير المشروع م / محمد جاد عطا سعادة مدير إدارة المواد والبحوث ،،، حفظه الله المهندس / سعيد محمد الشهرانى السلام عليكم ورحمة الله تعالى وبركاته ،،،، الموضوع / تقرير عن سير العمل ومستوى الأداء إشارة إلى الموضوع أعلاه نرفق لسعادتكم التقرير الخاص بمشروع تشغيل وإعادة تأهيل أجهزة المختبر الخاصة بالصيانة عقد رقم 61 بأمانة منطقة الرياض والقائم بأعماله مكتب الخارطة السعودية الهندسي ويحتوى التقرير على ملخص للأعمال المنجزة ضمن بنود عقد المشروع كما يحتوى على الآتي :- أولا : معلومات المشروع ونسب الانجاز والوضع الراهن. ثانيا : الهدف من المشروع. ثالثا : ملخص الأعمال التي أنجزت ضمن بنود العقد. آملين من سعادتكم الاطلاع ،،،،،، وتقبلوا خالص التحية والتقدير ،،،،،،، مدير المشروع م / محمد جاد عطا

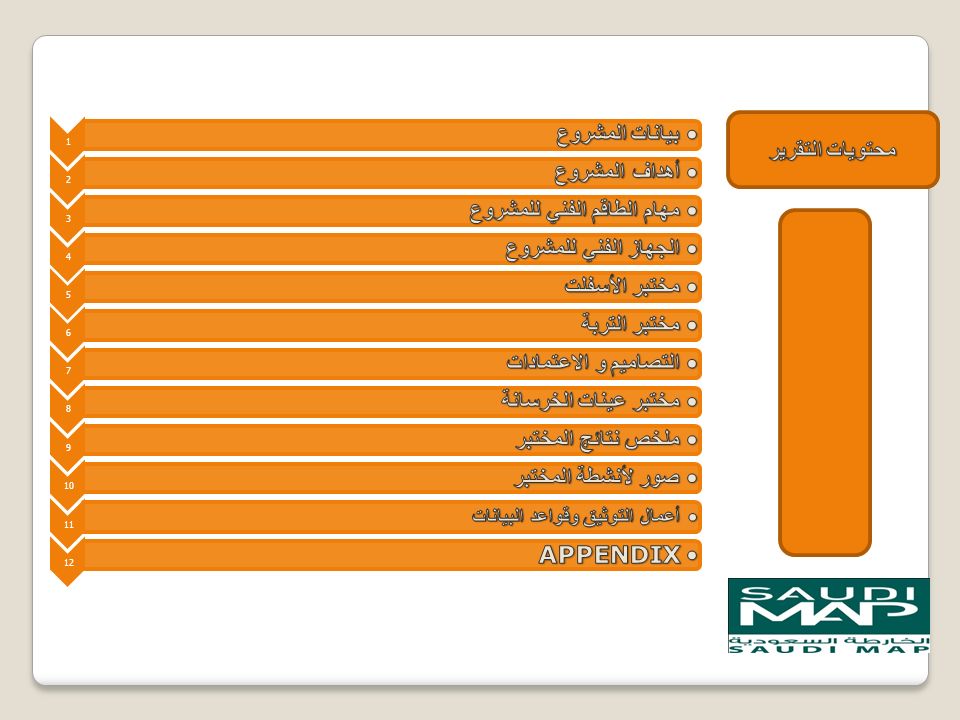

4. 123456789101112

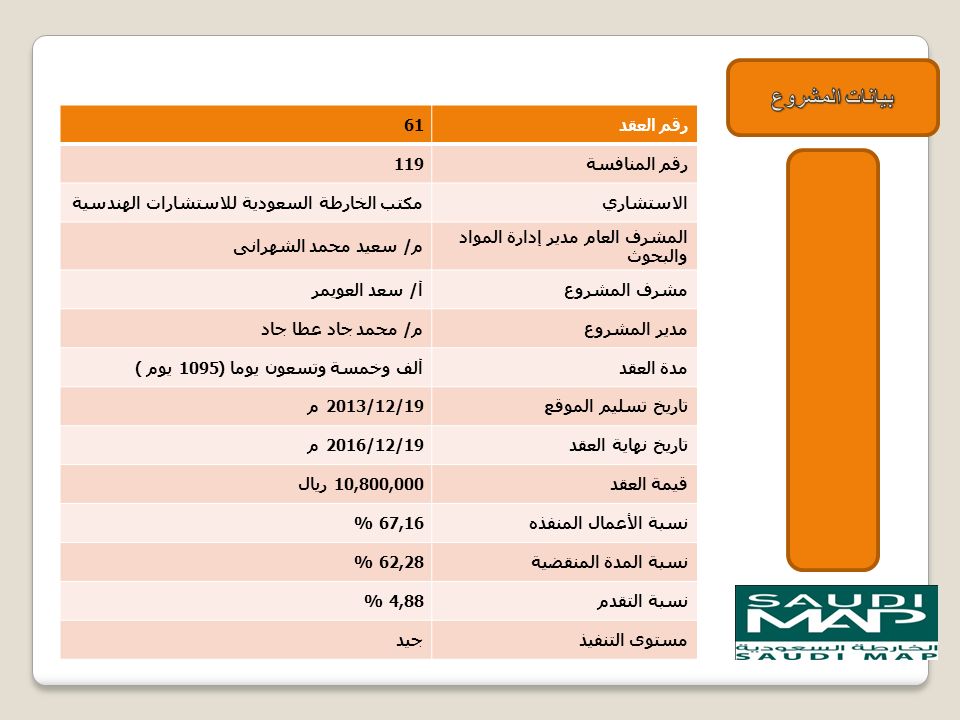

5. رقم العقد 61 رقم المنافسة 119 الاستشاري مكتب الخارطة السعودية للاستشارات الهندسية المشرف العام مدير إدارة المواد والبحوث م / سعيد محمد الشهرانى مشرف المشروعأ / سعد العويمر مدير المشروعم / محمد جاد عطا جاد مدة العقدألف وخمسة وتسعون يوما (1095 يوم ) تاريخ تسليم الموقع 2013/12/19 م تاريخ نهاية العقد 2016/12/19 م قيمة العقد 10,800,000 ريال نسبة الأعمال المنفذه 67,16 % نسبة المدة المنقضية 62,28 % نسبة التقدم 4,88 % مستوى التنفيذ جيد

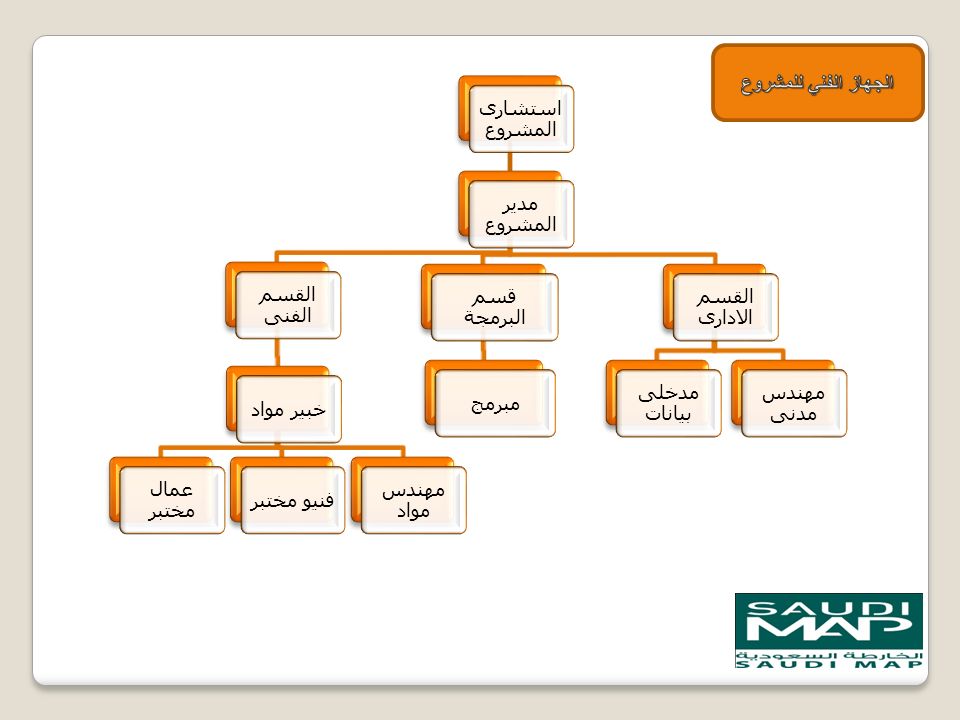

8. استشارى المشروع مدير المشروع القسم الفنى خبير مواد عمال مختبر فنيو مختبر مهندس مواد قسم البرمجة مبرمج القسم الادارى مدخلى بيانات مهندس مدنى

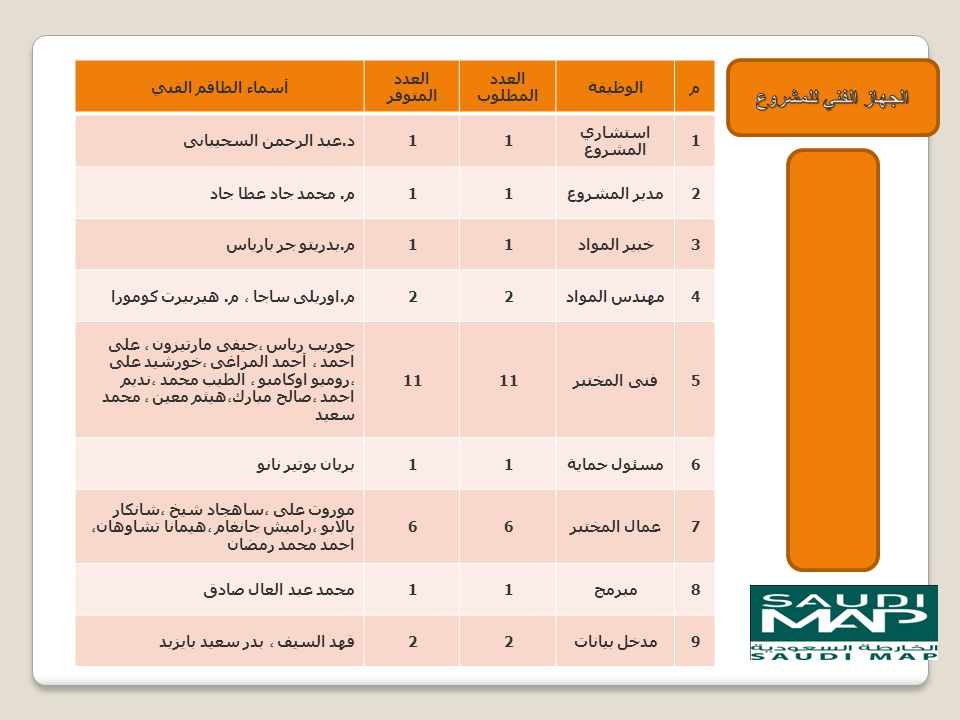

9. مالوظيفة العدد المطلوب العدد المتوفر أسماء الطاقم الفني 1 استشاري المشروع 11 د. عبد الرحمن السحيبانى 2 مدير المشروع 11 م. محمد جاد عطا جاد 3 خبير المواد 11 م. بدريتو جر بارياس 4 مهندس المواد 22 م. اوريلى ساجا ، م. هيربيرت كومورا 5 فنى المختبر 11 جوريب رياس ،جيفى مارتيزون ، على احمد ، أحمد المراغى ،خورشيد على ،روميو اوكامبو ، الطيب محمد ،نديم احمد ،صالح مبارك،هيثم معين ، محمد سعيد 6 مسئول حماية 11 بريان بوتير نانو 7 عمال المختبر 66 موروت على ،ساهجاد شيخ ،شانكار بالابو ،راميش جانغام ،هيمانا تشاوهان، احمد محمد رمضان 8 مبرمج 11 محمد عبد العال صادق 9 مدخل بيانات 22 فهد السيف ، بدر سعيد بايزيد

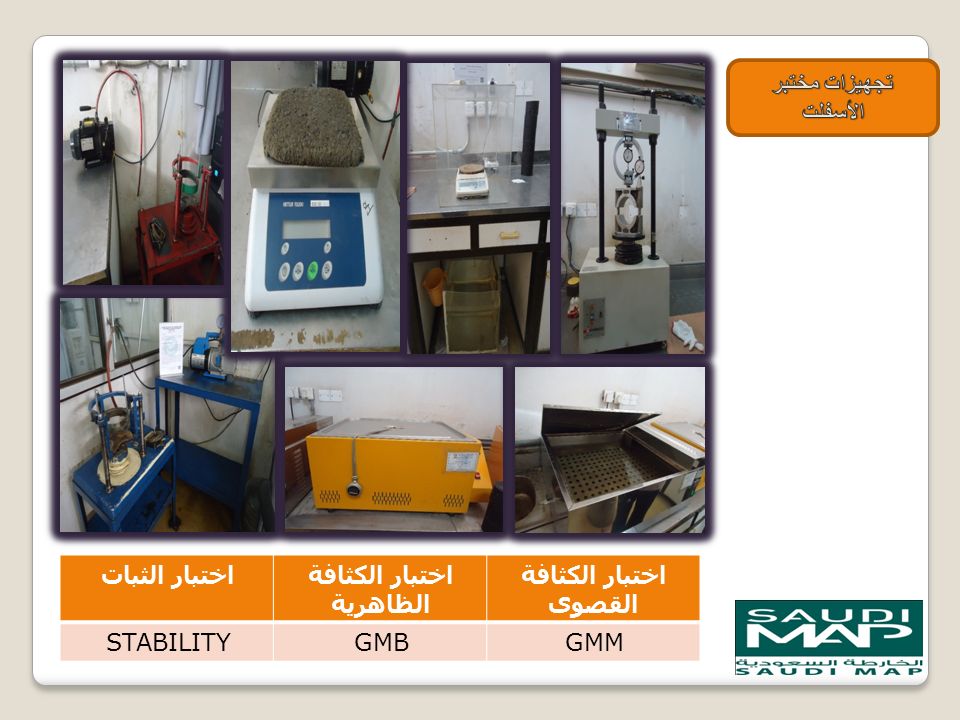

10. اختبار الكثافة القصوى اختبار الكثافة الظاهرية اختبار الثبات GMMGMBSTABILITY

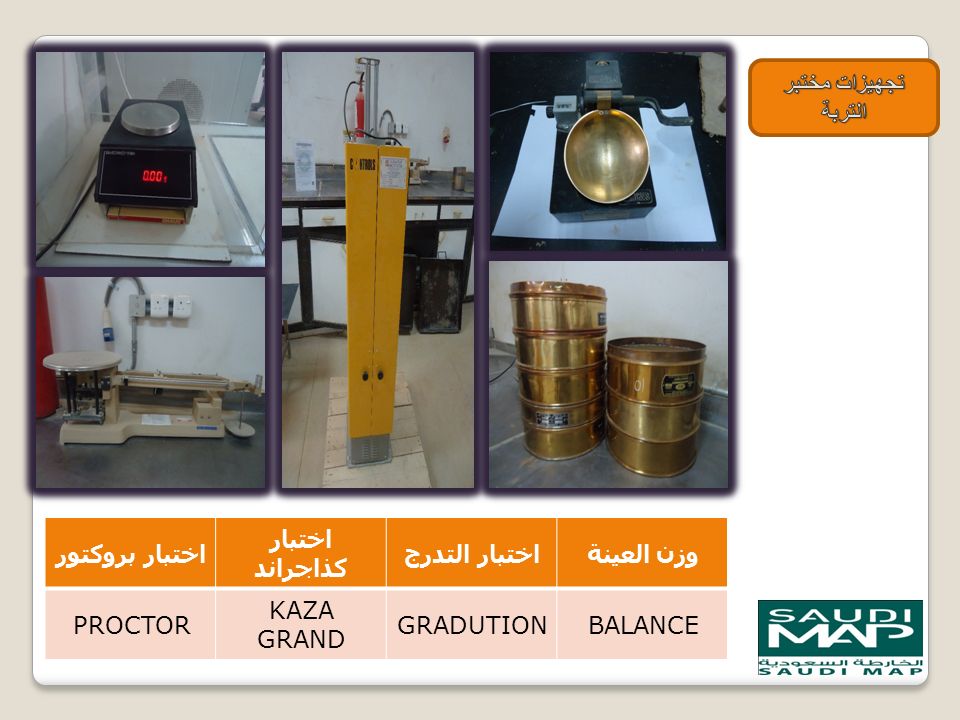

11. وزن العينةاختبار التدرج اختبار كذاجراند اختبار بروكتور BALANCEGRADUTION KAZA GRAND PROCTOR

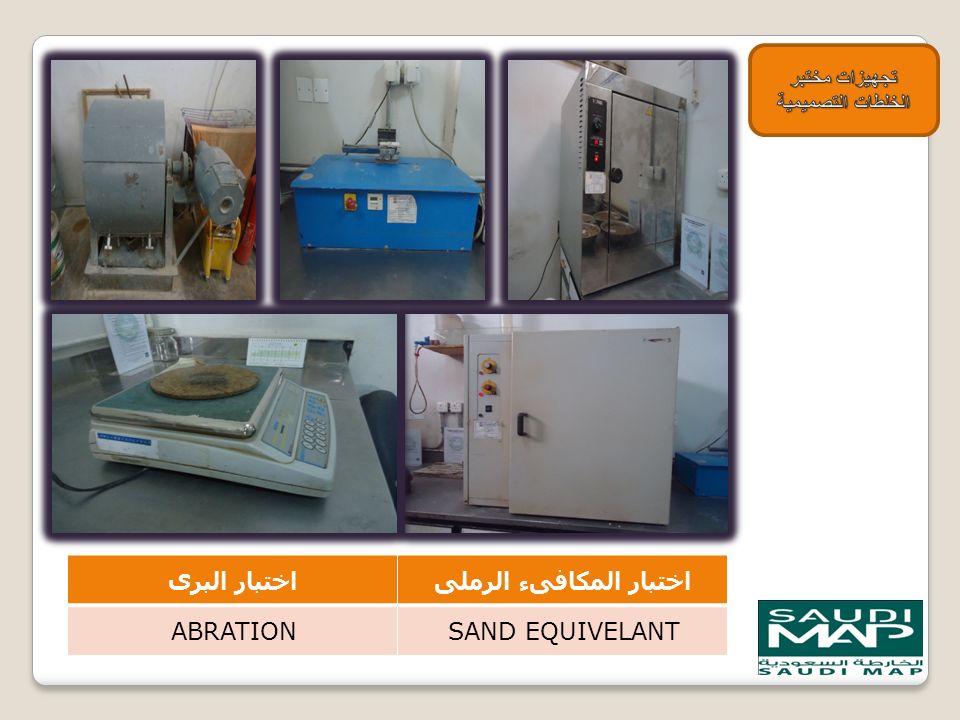

12. اختبار المكافىء الرملىاختبار البرى SAND EQUIVELANTABRATION

13. اختبار الصدم اختبار الكثافة تجهيز العينة اختبار التكسير IMPACTGMBCUTTINGCRASHING

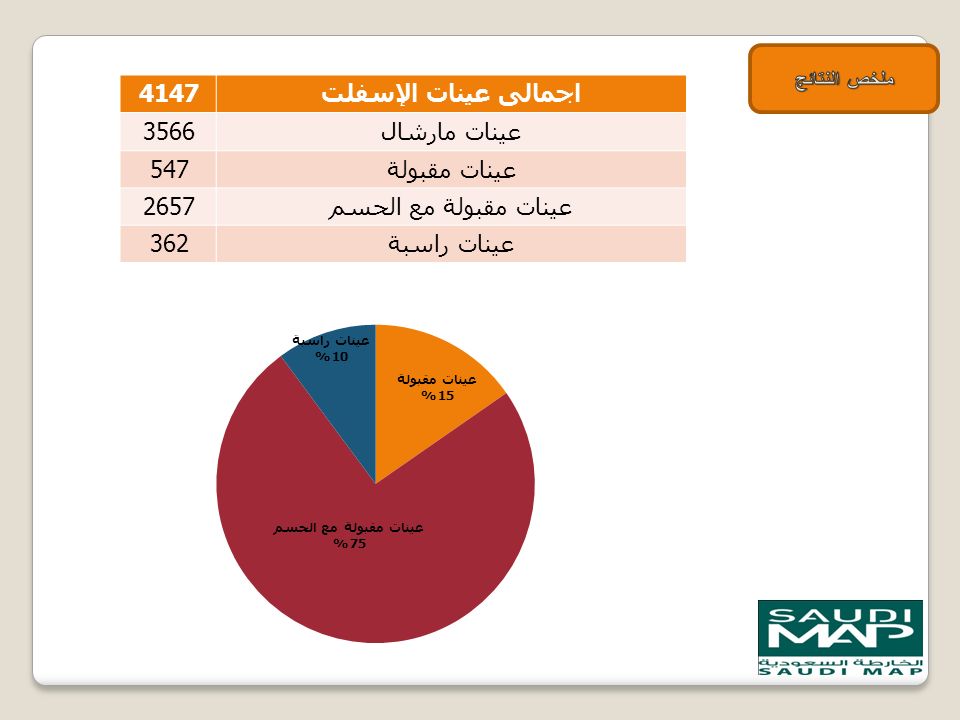

14. اجمالى عينات الإسفلت 4147 عينات مارشال 3566 عينات مقبولة 547 عينات مقبولة مع الحسم 2657 عينات راسبة 362

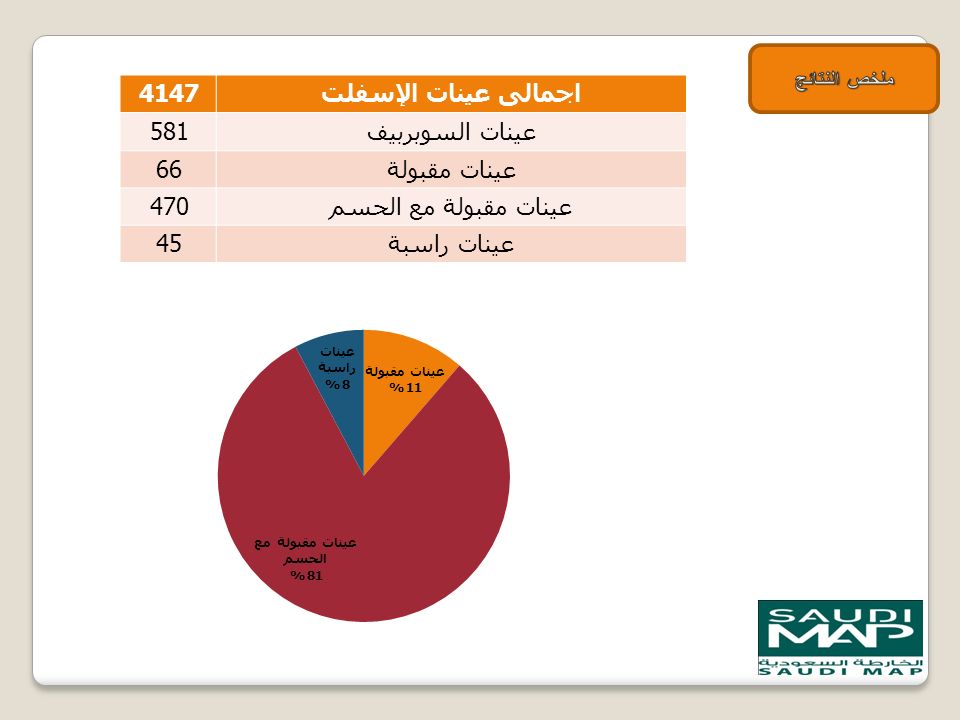

15. اجمالى عينات الإسفلت 4147 عينات السوبربيف 581 عينات مقبولة 66 عينات مقبولة مع الحسم 470 عينات راسبة 45

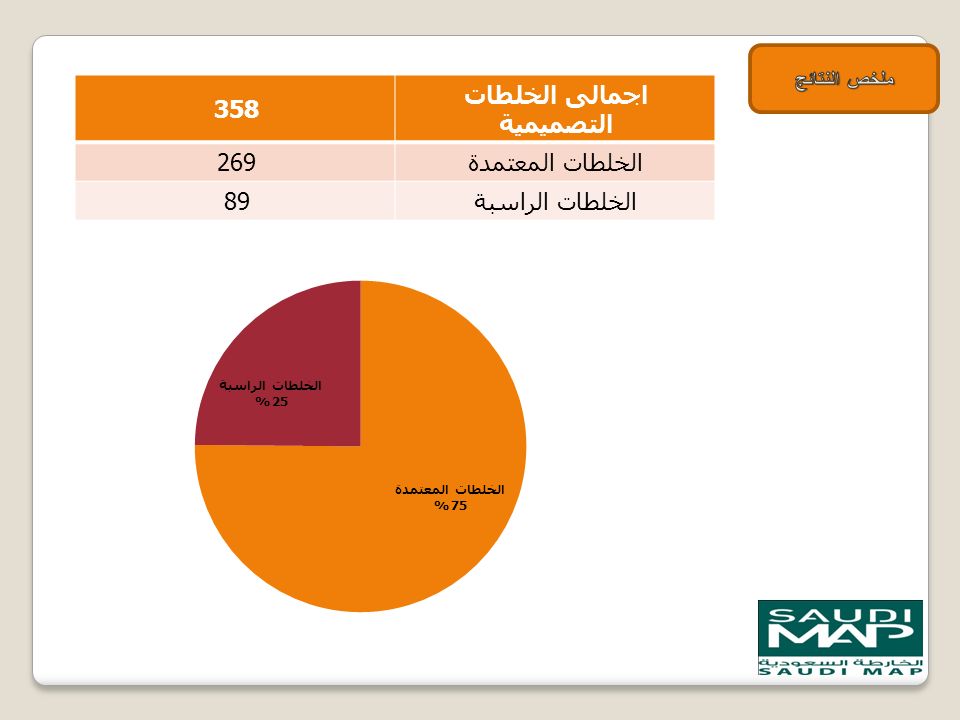

16. اجمالى الخلطات التصميمية 358 الخلطات المعتمدة 269 الخلطات الراسبة 89

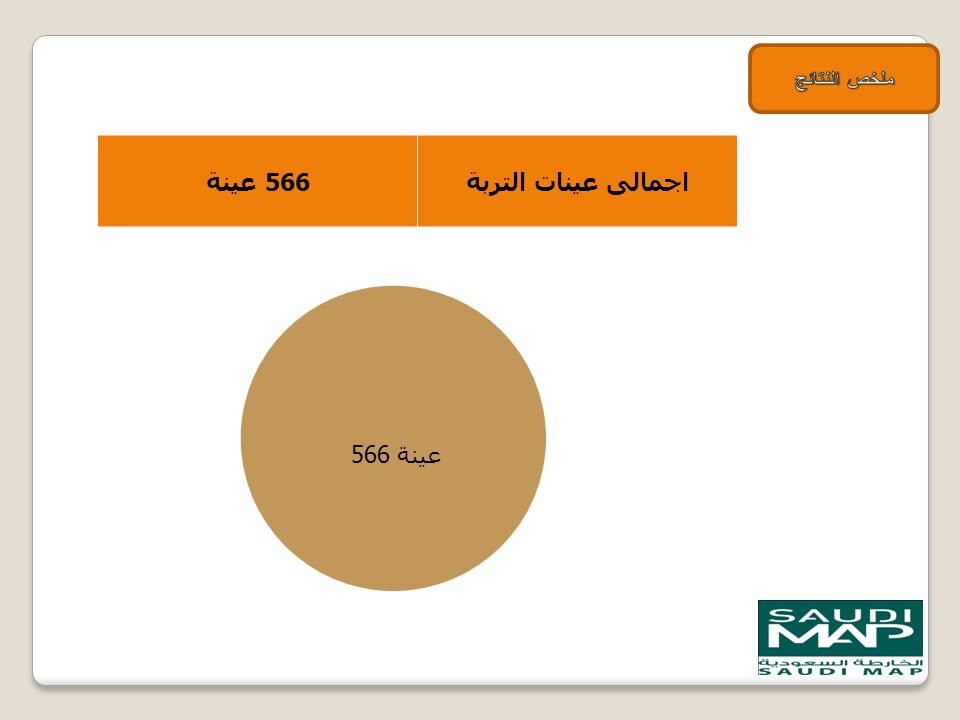

17. اجمالى عينات التربة 566 عينة

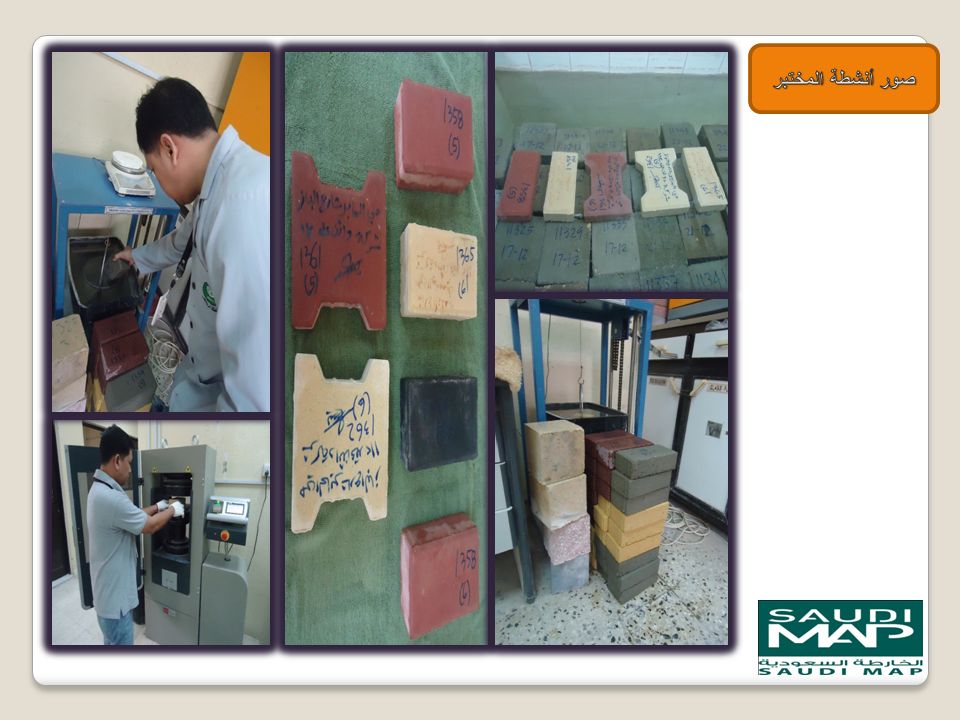

18. اجمالى عينات البردورات = 388 عينة اجمالى عينات البلاط = 76 عينة اجمالى عينات الانترلوك = 331 عينة

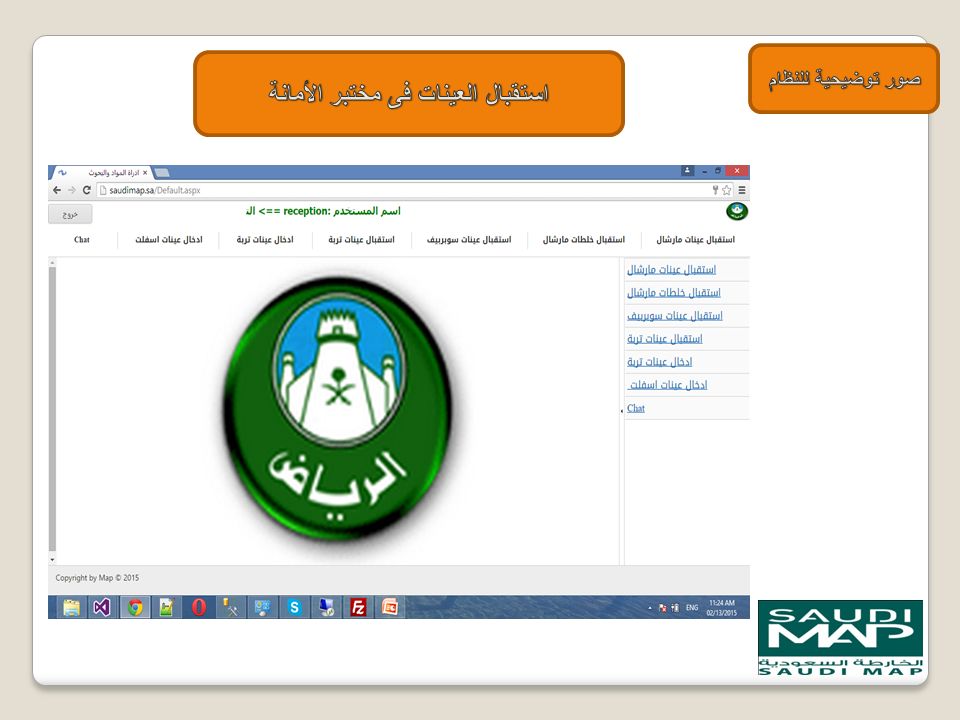

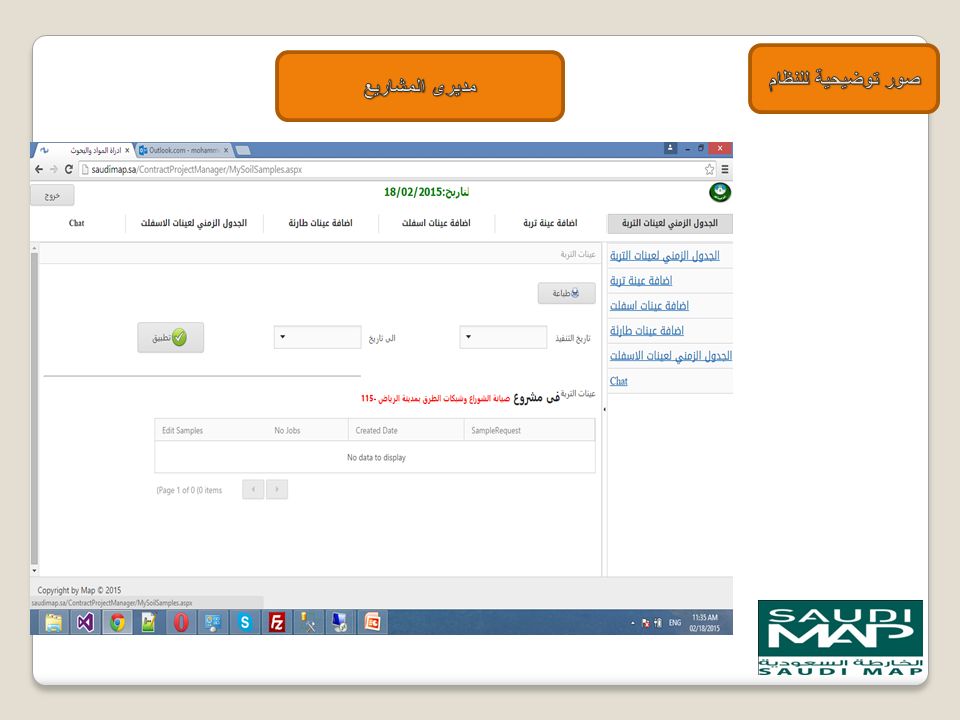

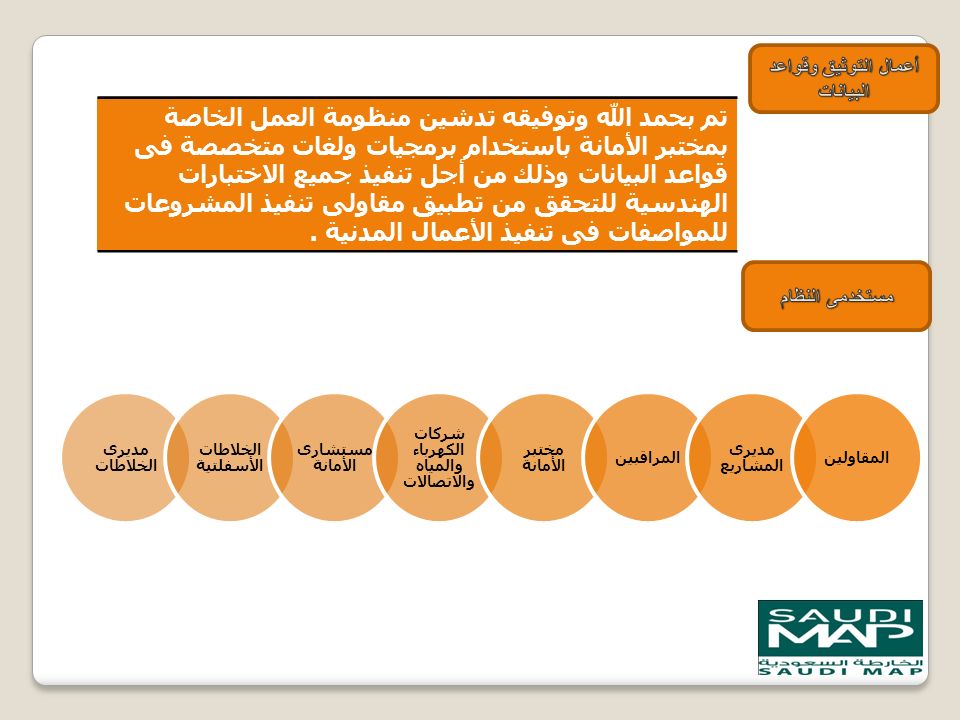

23. تم بحمد الله وتوفيقه تدشين منظومة العمل الخاصة بمختبر الأمانة باستخدام برمجيات ولغات متخصصة فى قواعد البيانات وذلك من أجل تنفيذ جميع الاختبارات الهندسية للتحقق من تطبيق مقاولى تنفيذ المشروعات للمواصفات فى تنفيذ الأعمال المدنية. مديرى الخلاطات الخلاطات الأسفلتية مستشارى الأمانة شركات الكهرباء والمياه والاتصالات مختبر الأمانة المراقبين مديرى المشاريع المقاولين

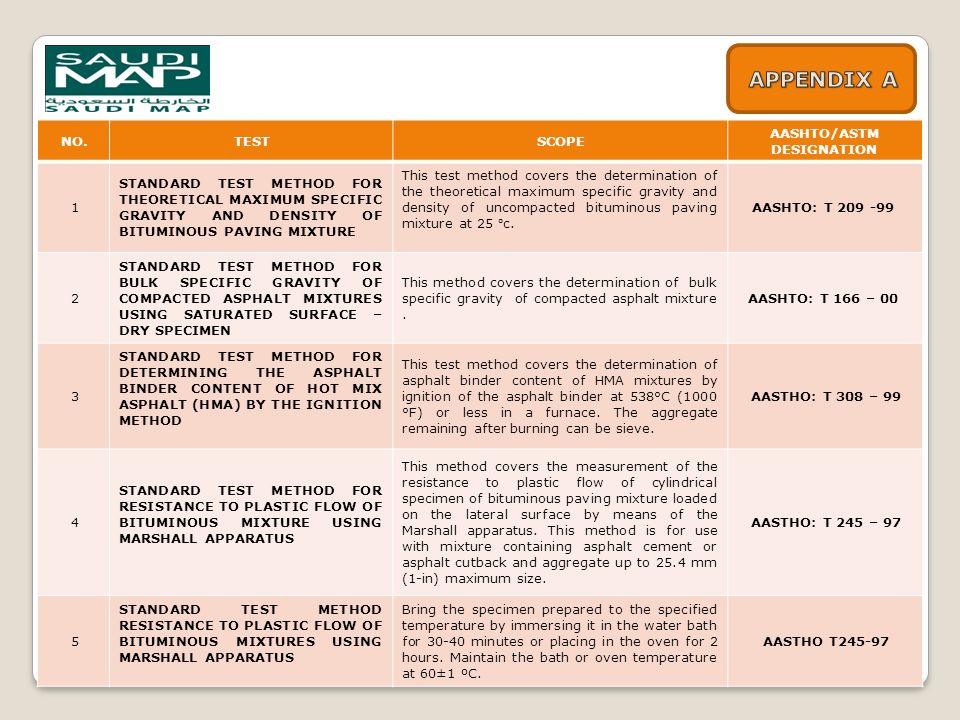

27. AASHTO/ASTM DESIGNATION SCOPETESTNO. AASHTO: T 209 -99 This test method covers the determination of the theoretical maximum specific gravity and density of uncompacted bituminous paving mixture at 25 c. STANDARD TEST METHOD FOR THEORETICAL MAXIMUM SPECIFIC GRAVITY AND DENSITY OF BITUMINOUS PAVING MIXTURE 1 AASHTO: T 166 – 00 This method covers the determination of bulk specific gravity of compacted asphalt mixture. STANDARD TEST METHOD FOR BULK SPECIFIC GRAVITY OF COMPACTED ASPHALT MIXTURES USING SATURATED SURFACE – DRY SPECIMEN 2 AASTHO: T 308 – 99 This test method covers the determination of asphalt binder content of HMA mixtures by ignition of the asphalt binder at 538°C (1000 °F) or less in a furnace. The aggregate remaining after burning can be sieve. STANDARD TEST METHOD FOR DETERMINING THE ASPHALT BINDER CONTENT OF HOT MIX ASPHALT (HMA) BY THE IGNITION METHOD 3 AASTHO: T 245 – 97 This method covers the measurement of the resistance to plastic flow of cylindrical specimen of bituminous paving mixture loaded on the lateral surface by means of the Marshall apparatus. This method is for use with mixture containing asphalt cement or asphalt cutback and aggregate up to 25.4 mm (1-in) maximum size. STANDARD TEST METHOD FOR RESISTANCE TO PLASTIC FLOW OF BITUMINOUS MIXTURE USING MARSHALL APPARATUS 4 AASTHO T245-97 Bring the specimen prepared to the specified temperature by immersing it in the water bath for 30-40 minutes or placing in the oven for 2 hours. Maintain the bath or oven temperature at 60±1 ºC. STANDARD TEST METHOD RESISTANCE TO PLASTIC FLOW OF BITUMINOUS MIXTURES USING MARSHALL APPARATUS 5

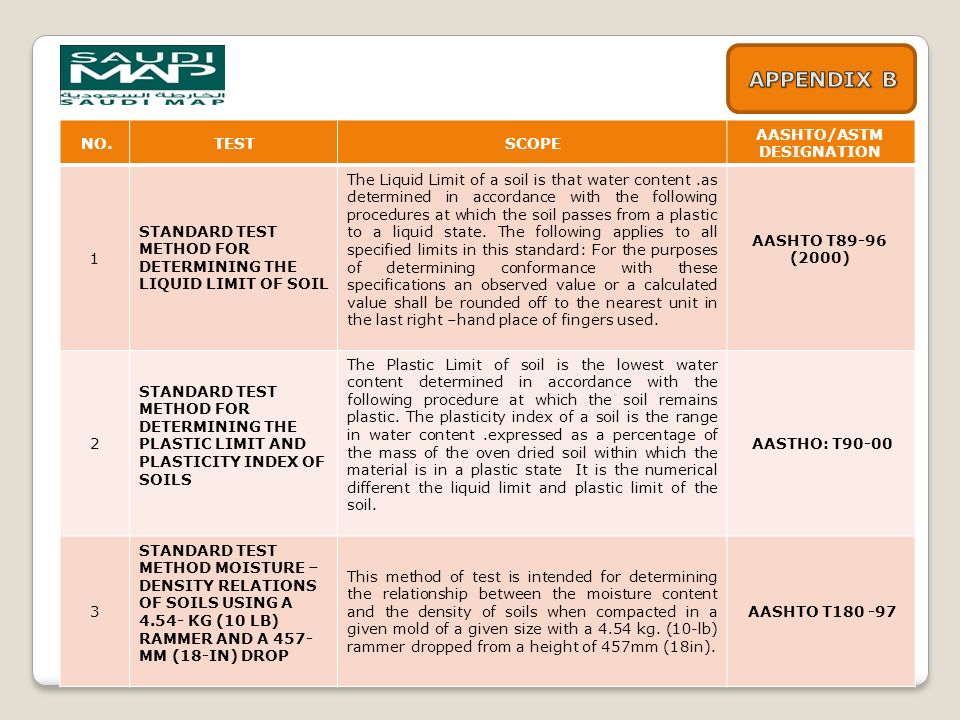

28. AASHTO/ASTM DESIGNATION SCOPETESTNO. AASHTO T89-96 (2000) The Liquid Limit of a soil is that water content.as determined in accordance with the following procedures at which the soil passes from a plastic to a liquid state. The following applies to all specified limits in this standard: For the purposes of determining conformance with these specifications an observed value or a calculated value shall be rounded off to the nearest unit in the last right –hand place of fingers used. STANDARD TEST METHOD FOR DETERMINING THE LIQUID LIMIT OF SOIL 1 AASTHO: T90-00 The Plastic Limit of soil is the lowest water content determined in accordance with the following procedure at which the soil remains plastic. The plasticity index of a soil is the range in water content.expressed as a percentage of the mass of the oven dried soil within which the material is in a plastic state It is the numerical different the liquid limit and plastic limit of the soil. STANDARD TEST METHOD FOR DETERMINING THE PLASTIC LIMIT AND PLASTICITY INDEX OF SOILS 2 AASHTO T180 -97 This method of test is intended for determining the relationship between the moisture content and the density of soils when compacted in a given mold of a given size with a 4.54 kg. (10-lb) rammer dropped from a height of 457mm (18in). STANDARD TEST METHOD MOISTURE – DENSITY RELATIONS OF SOILS USING A 4.54- KG (10 LB) RAMMER AND A 457- MM (18-IN) DROP 3

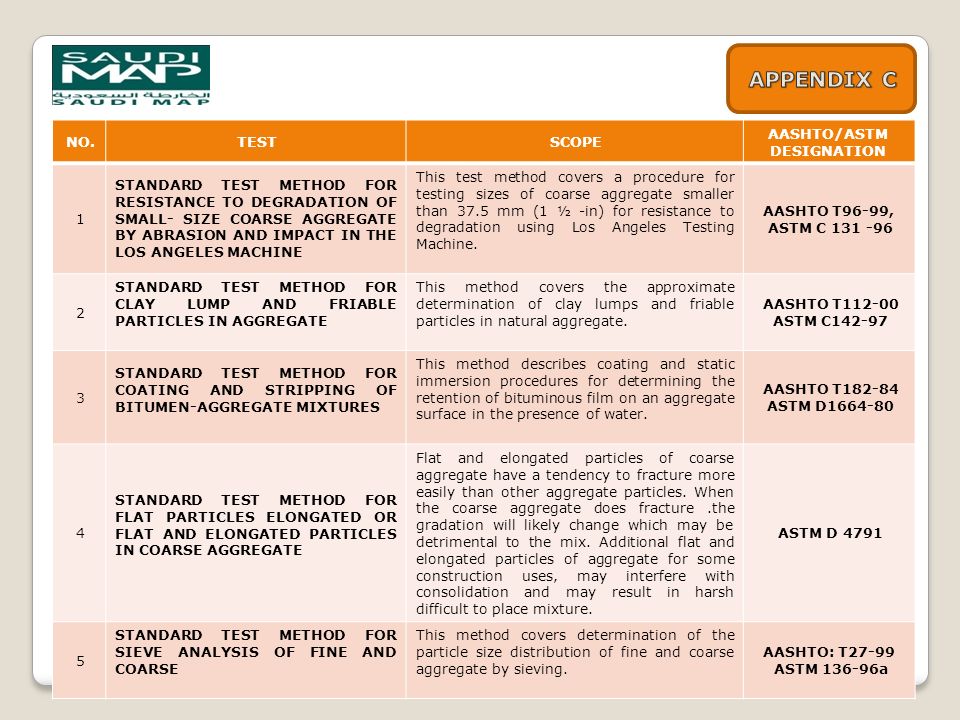

29. AASHTO/ASTM DESIGNATION SCOPETESTNO. AASHTO T96-99, ASTM C 131 -96 This test method covers a procedure for testing sizes of coarse aggregate smaller than 37.5 mm (1 ½ -in) for resistance to degradation using Los Angeles Testing Machine. STANDARD TEST METHOD FOR RESISTANCE TO DEGRADATION OF SMALL- SIZE COARSE AGGREGATE BY ABRASION AND IMPACT IN THE LOS ANGELES MACHINE 1 AASHTO T112-00 ASTM C142-97 This method covers the approximate determination of clay lumps and friable particles in natural aggregate. STANDARD TEST METHOD FOR CLAY LUMP AND FRIABLE PARTICLES IN AGGREGATE 2 AASHTO T182-84 ASTM D1664-80 This method describes coating and static immersion procedures for determining the retention of bituminous film on an aggregate surface in the presence of water. STANDARD TEST METHOD FOR COATING AND STRIPPING OF BITUMEN-AGGREGATE MIXTURES 3 ASTM D 4791 Flat and elongated particles of coarse aggregate have a tendency to fracture more easily than other aggregate particles. When the coarse aggregate does fracture.the gradation will likely change which may be detrimental to the mix. Additional flat and elongated particles of aggregate for some construction uses, may interfere with consolidation and may result in harsh difficult to place mixture. STANDARD TEST METHOD FOR FLAT PARTICLES ELONGATED OR FLAT AND ELONGATED PARTICLES IN COARSE AGGREGATE 4 AASHTO: T27-99 ASTM 136-96a This method covers determination of the particle size distribution of fine and coarse aggregate by sieving. STANDARD TEST METHOD FOR SIEVE ANALYSIS OF FINE AND COARSE 5

30. AASHTO/ASTM DESIGNATION SCOPETESTNO. AASHTO: T 176- 00 This test is intended to serve as a field test to show the relative proportions of fine dust or claylike materials in soils or graded aggregates. STANDARD TEST METHOD FOR PLASTIC FINES IN GRADED AGGREGATES AND SOILS BY USE OF THE SAND EQUIVALENT TEST 6 AASHTO: T 104- 99 This method covers the procedure to be followed in testing aggregates to determine their resistance to disintegration by saturated solutions of sodium sulfate or magnesium sulfate. SOUNDNESS OF AGGREGATE BY USE OF SODIUM SULFATE OR MAGNESIUM SULFATE 7 AASTHO: T 85- 91 This method covers the determination of specific gravity and absorption of coarse aggregate. The specific gravity may be expressed as bulk specific gravity, bulk specific gravity (saturated-surface-dry), or apparent specific gravity. The bulk specific gravity (SSD) and absorption are based on aggregate after 15 hours soaking in water. This is not intended to be used with lightweight aggregates. STANDARD TEST METHOD FOR SPECIFIC GRAVITY AND ABSORPTION OF COARSE AGGREGATE 8 AASHTO: T 84- 00 ASTM C 128-97 This method determines (after 15 hours in water) the bulk specific gravity and apparent specific gravity as defined M132, the bulk specific gravity on the basis of mass of saturated surface-dry aggregate, and absorption. STANDARD TEST METHOD FOR SPECIFIC GRAVITY AND ABSORPTION OF FINE AGGREGATE 9 ASTM D5821-01 This test method covers the determination of the percentage, by mass or by count, of a coarse aggregate sample that consists of fractured particles meeting specified requirements. 1.2 The values stated in SI units are to be regarded as the standard. The values in parentheses are provided for information only. STANDARD TEST METHOD FOR DETERMINING THE PERCENTAGE OF FRACTURED PARTICLES IN COARSE 10
