1

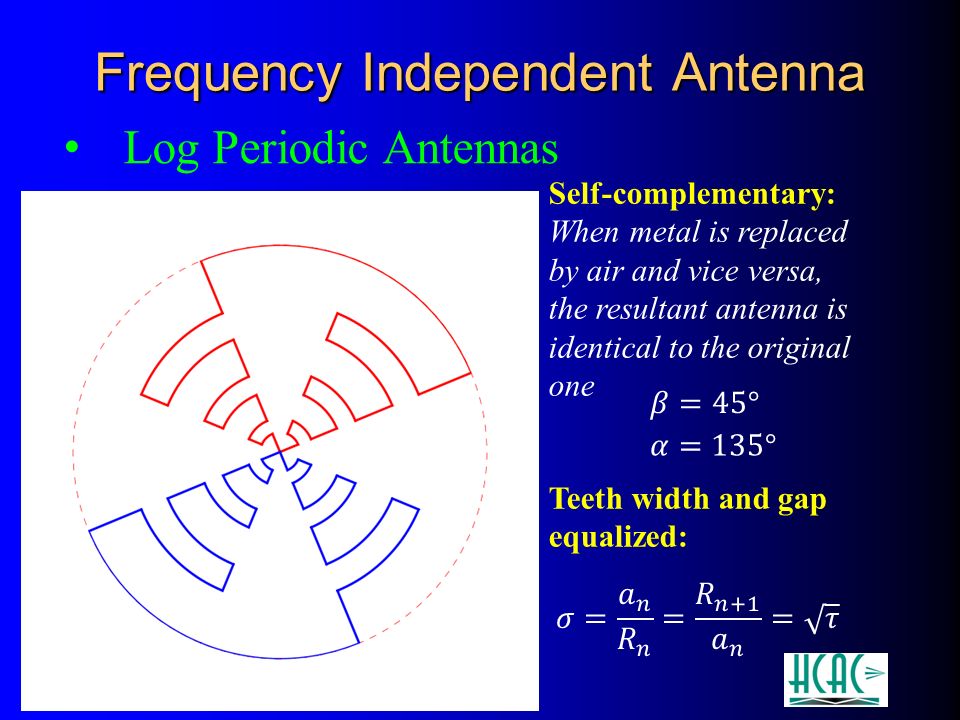

Frequency Independent Antenna Log Periodic Antennas Self-complementary: When metal is replaced by air and vice versa, the resultant antenna is identical to the original one Teeth width and gap equalized:
2

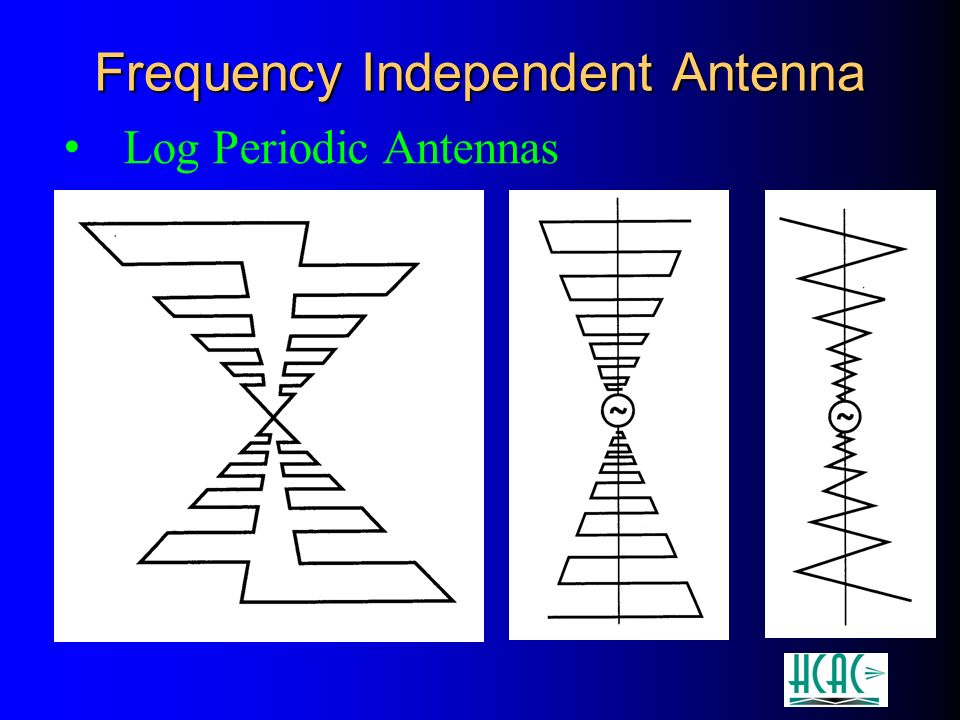

Frequency Independent Antenna Log Periodic Antennas
3
Frequency Independent Antenna Log Periodic Dipole Array (N elements)
4
Frequency Independent Antenna Log Periodic Dipole Array (N elements)
5

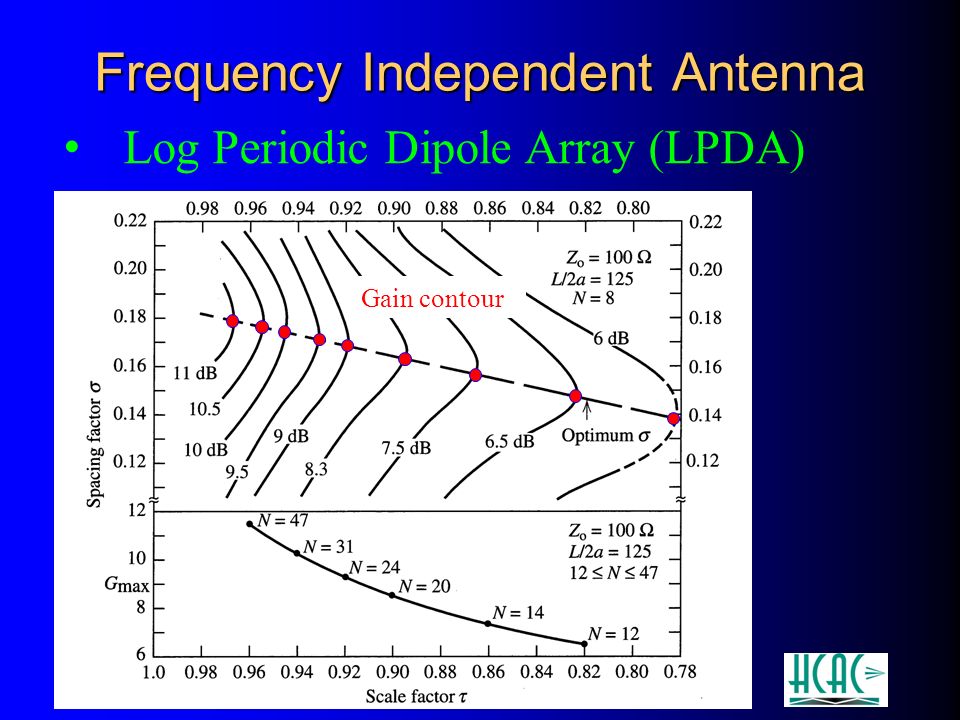

Frequency Independent Antenna Log Periodic Dipole Array (LPDA) Gain contour
6

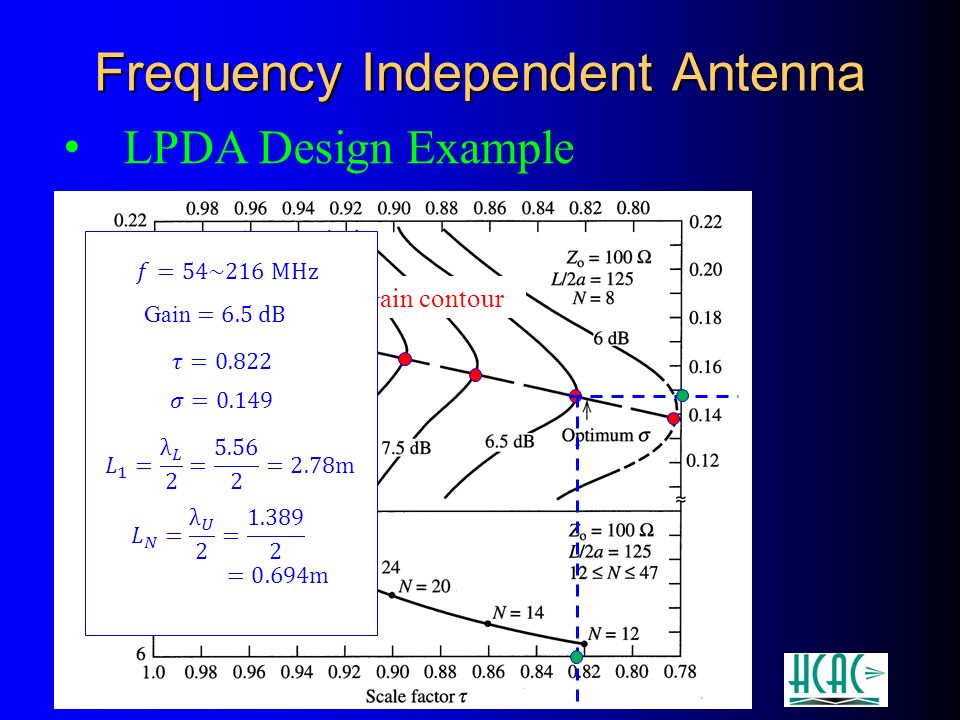

Frequency Independent Antenna LPDA Design Example Gain contour
7

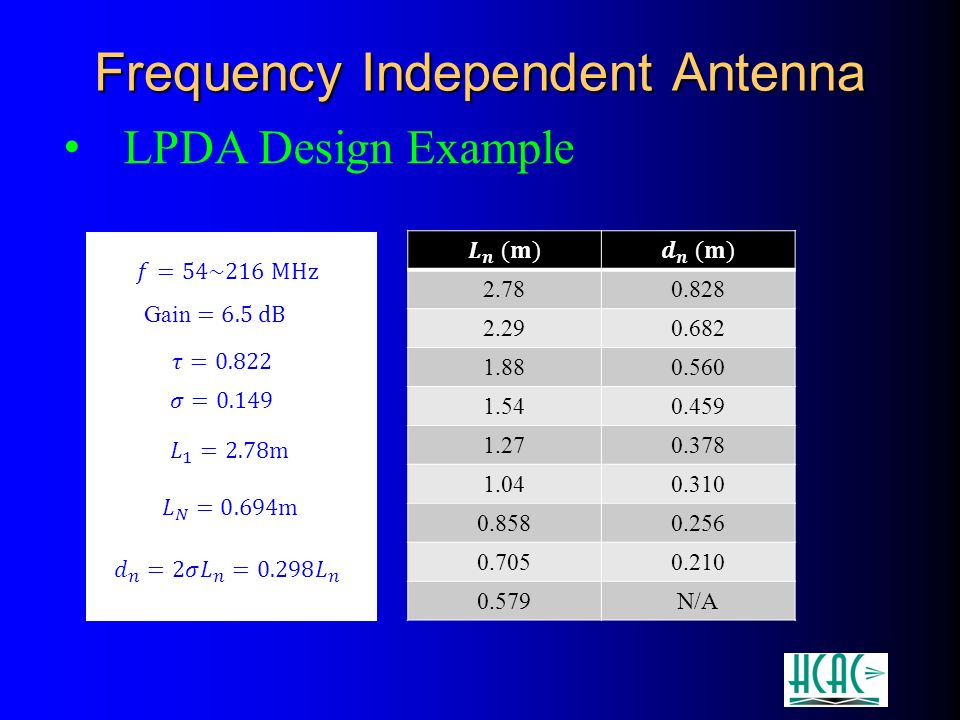

Frequency Independent Antenna LPDA Design Example 2.780.828 2.290.682 1.880.560 1.540.459 1.270.378 1.040.310 0.8580.256 0.7050.210 0.579N/A
8

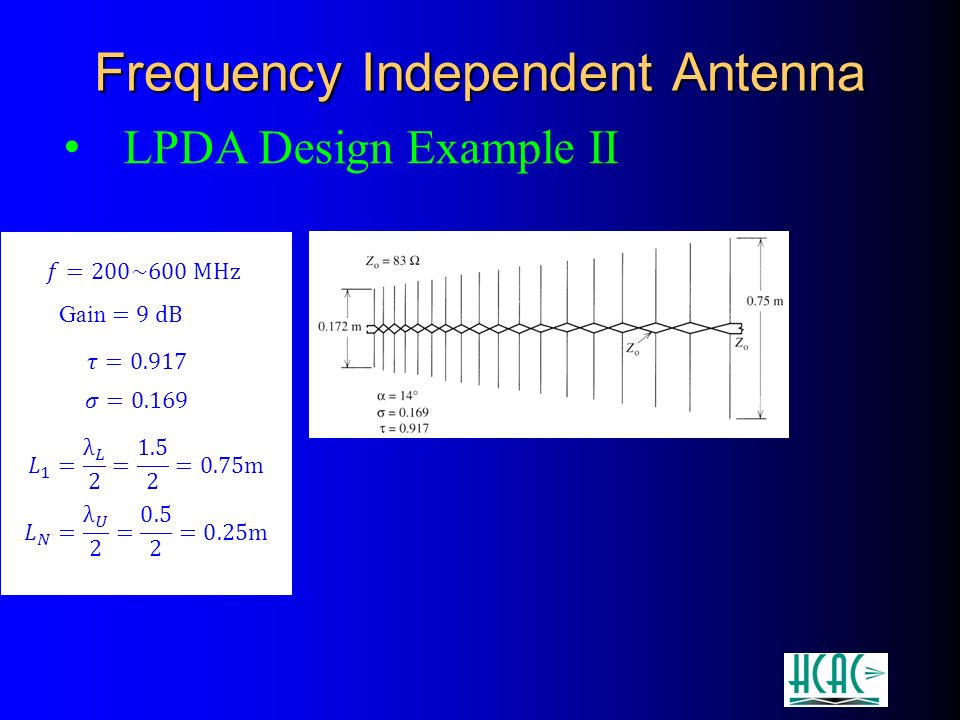

Frequency Independent Antenna LPDA Design Example II
9

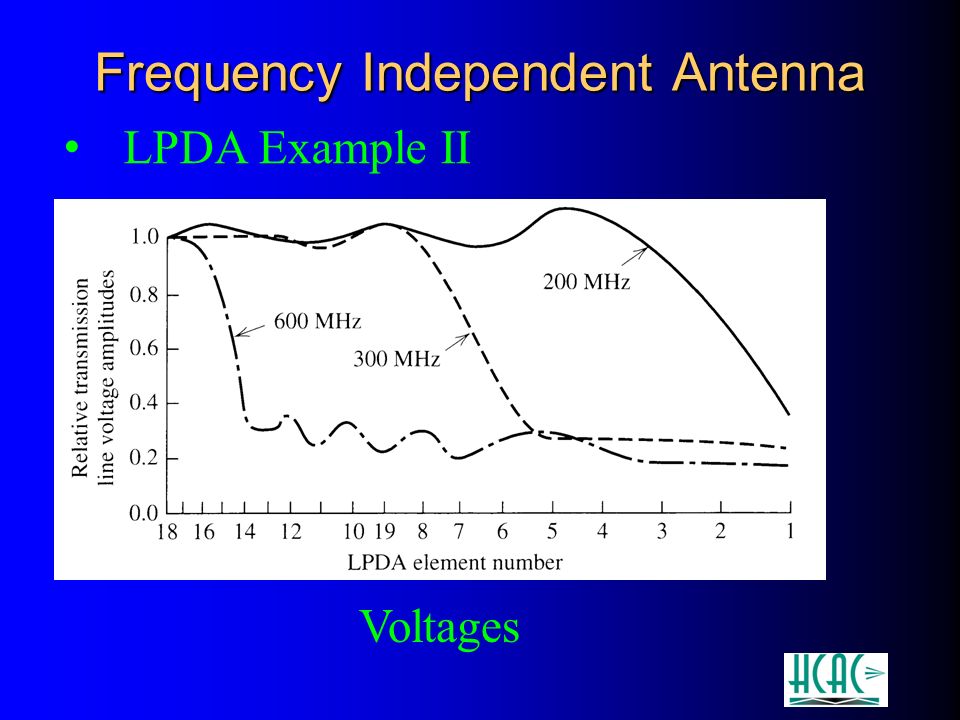

Frequency Independent Antenna LPDA Example II Voltages
10

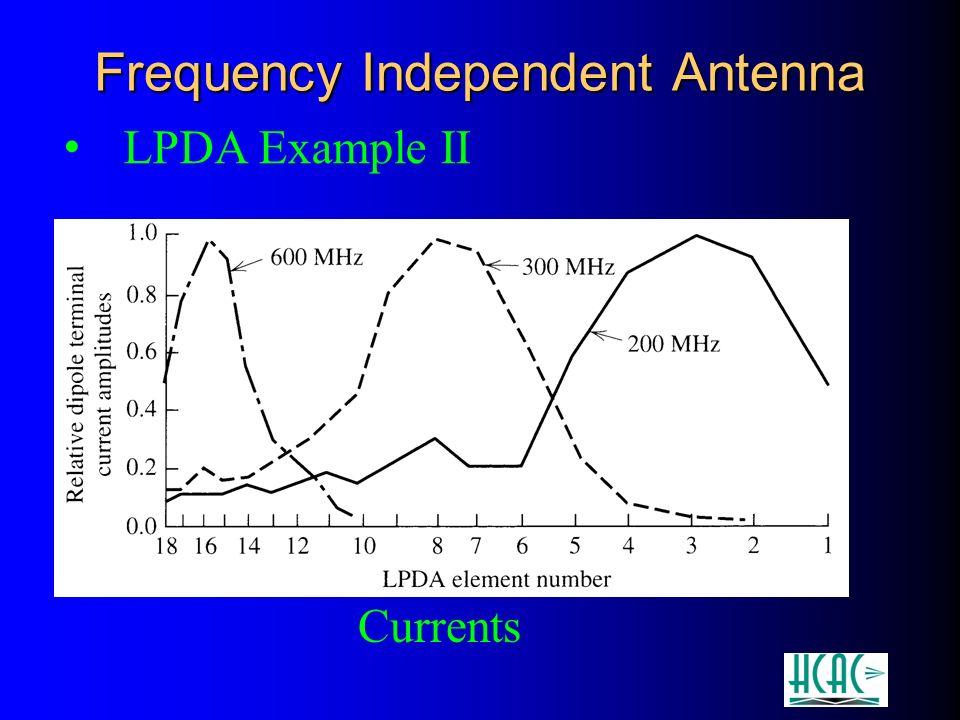

Frequency Independent Antenna LPDA Example II Currents
11

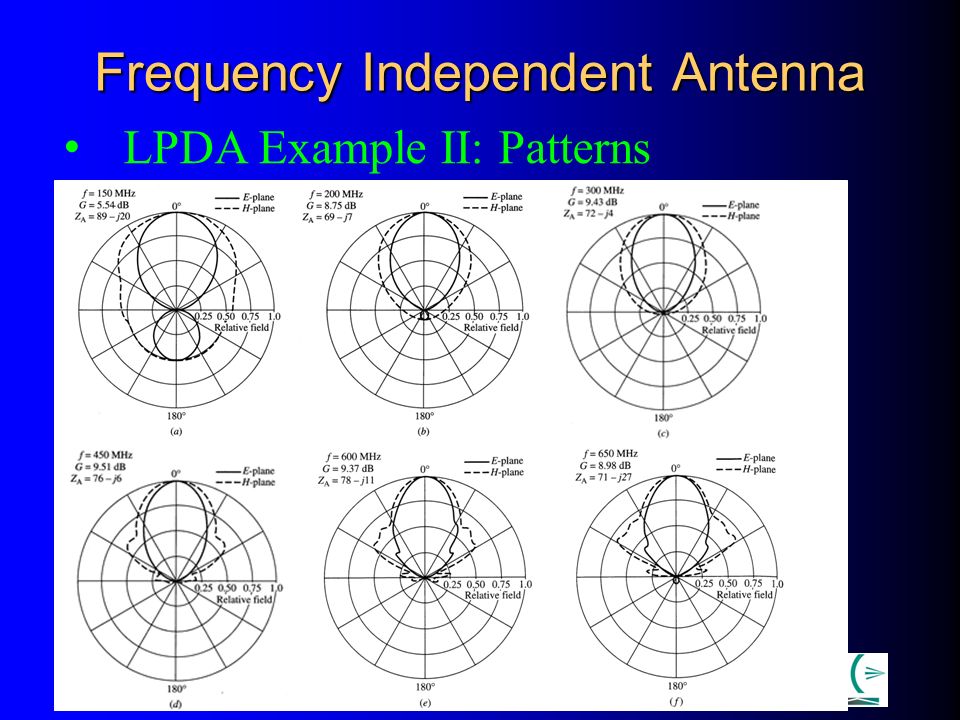

Frequency Independent Antenna LPDA Example II: Patterns
12

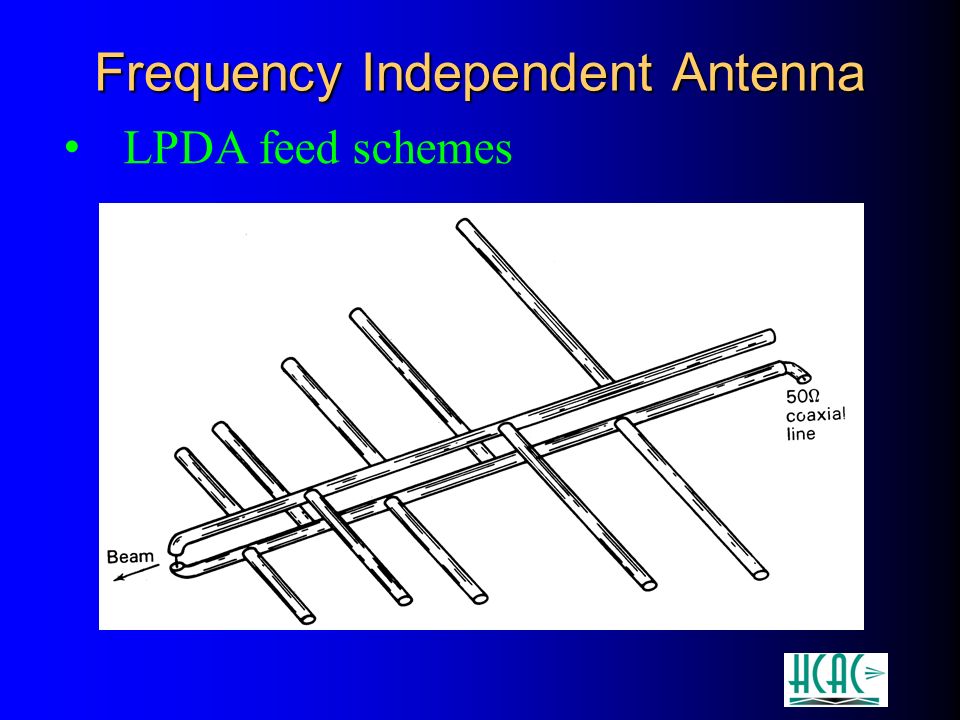

Frequency Independent Antenna LPDA feed schemes
13

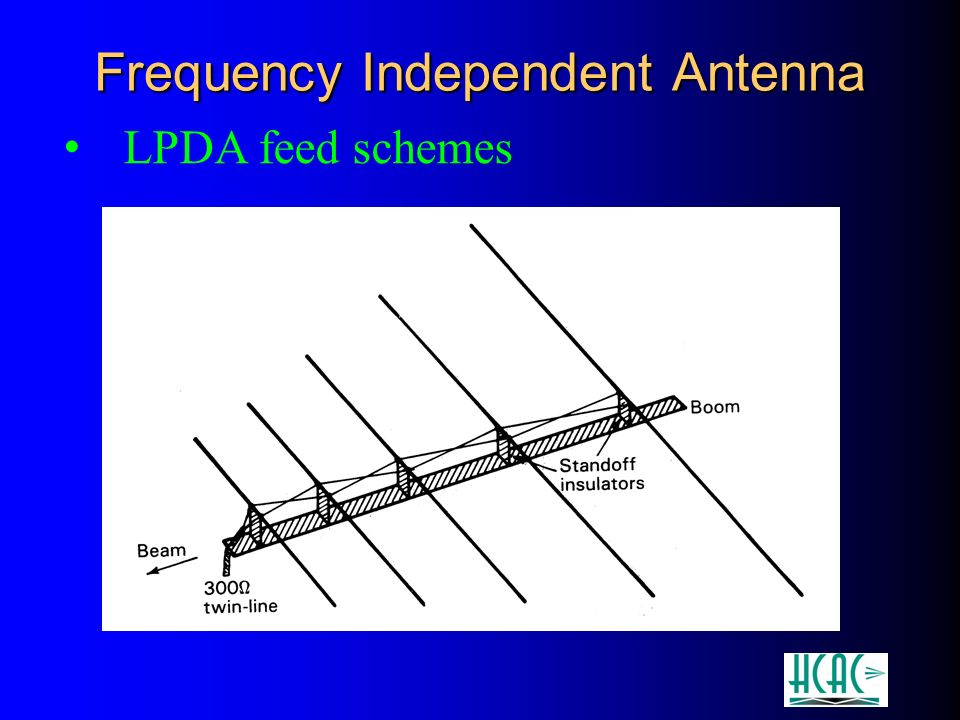

Frequency Independent Antenna LPDA feed schemes
14

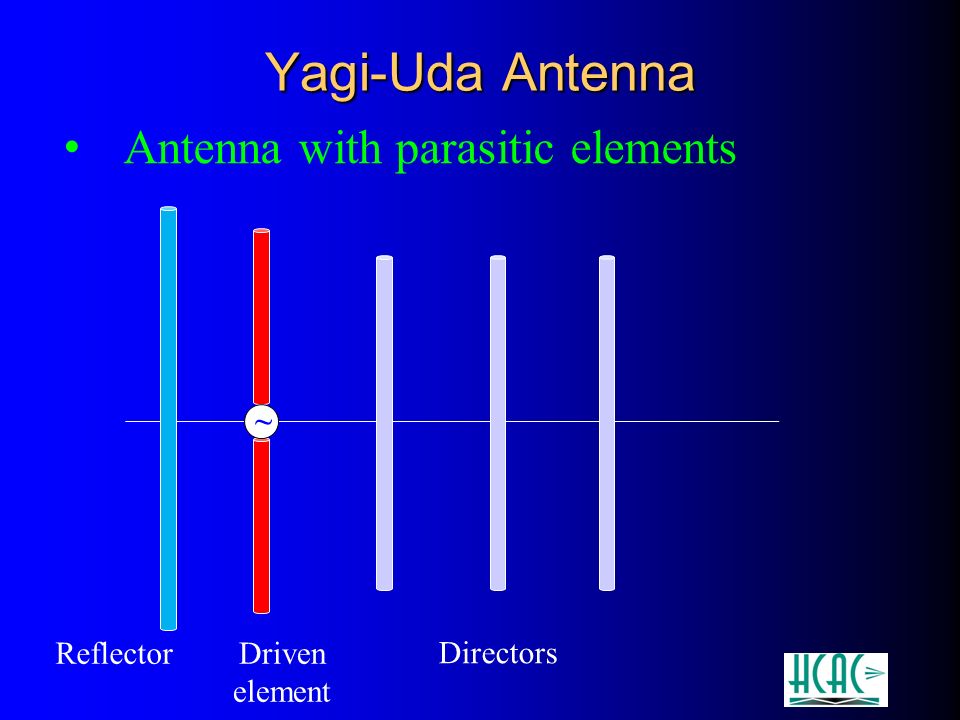

Yagi-Uda Antenna Antenna with parasitic elements ~ Driven element Reflector Directors
15

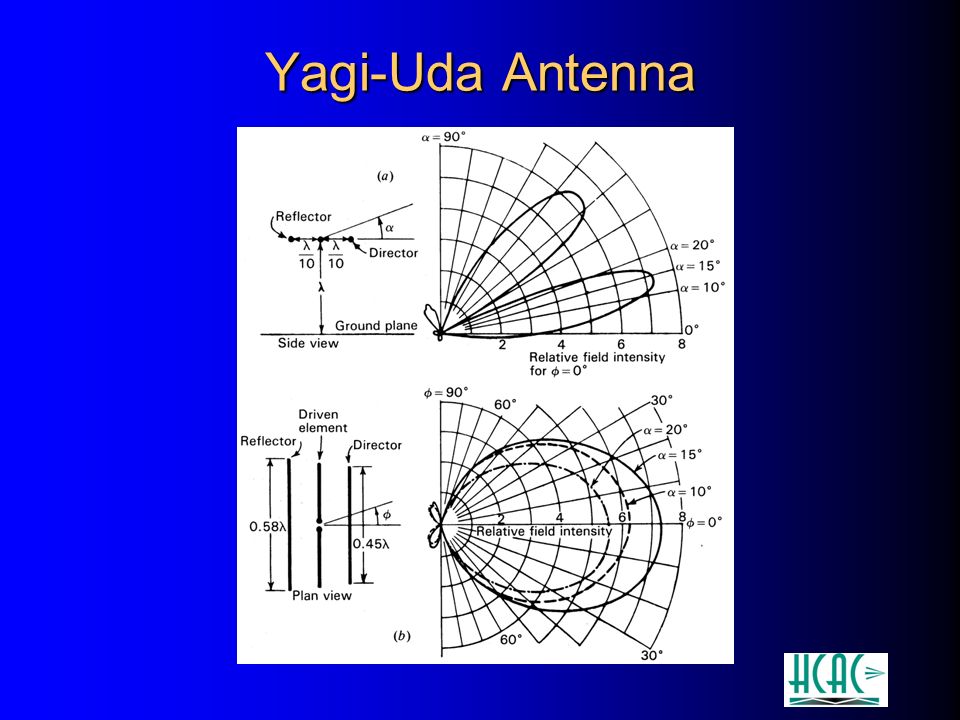

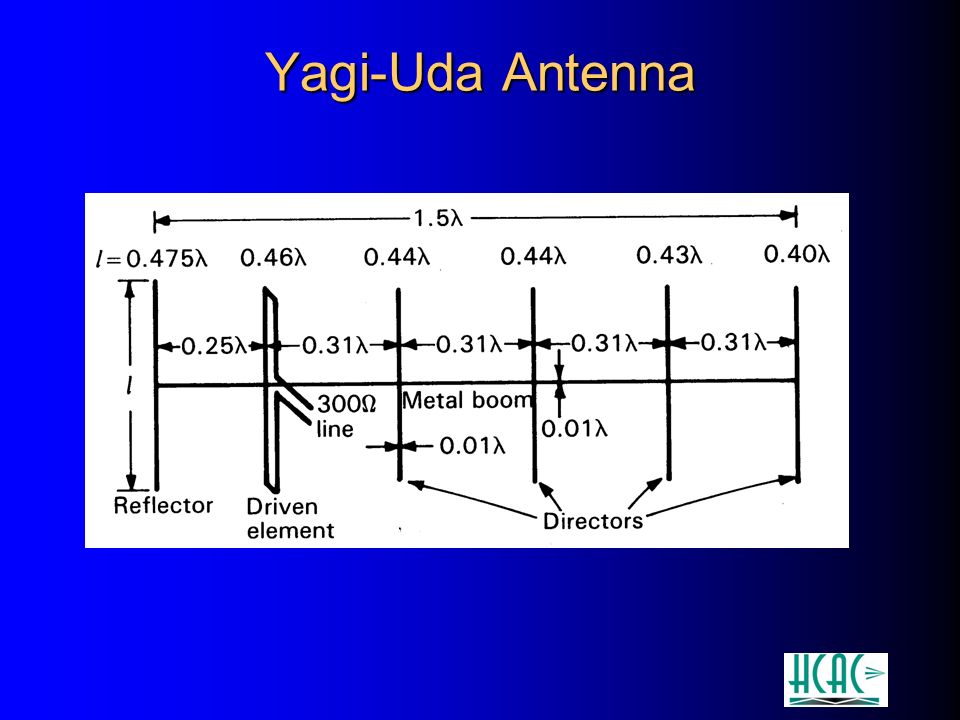

Yagi-Uda Antenna
17

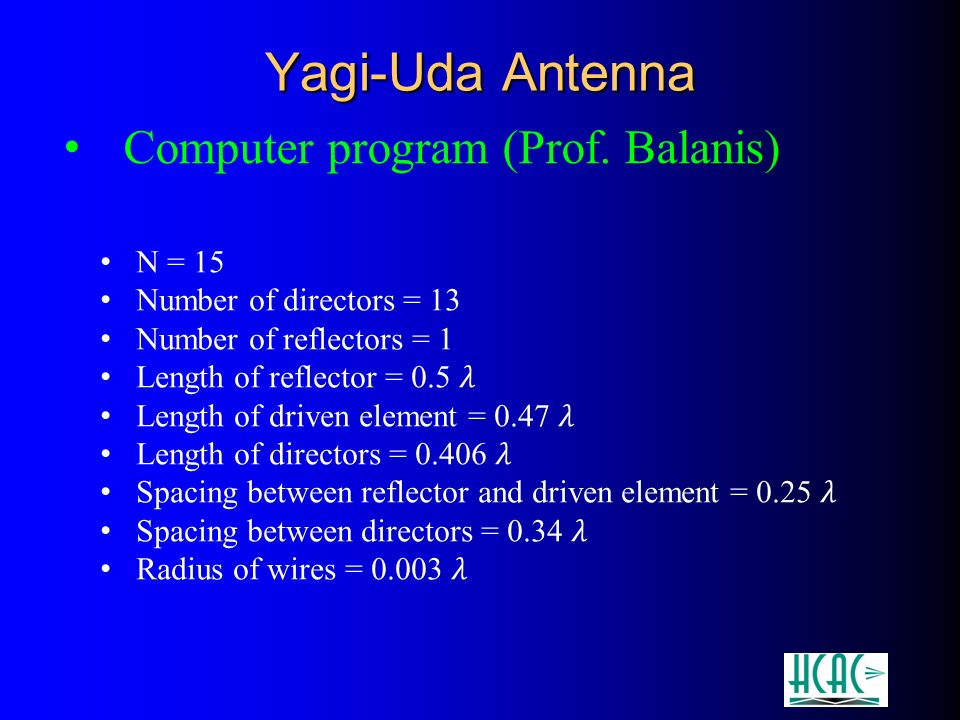

Computer program (Prof. Balanis)
18
Yagi-Uda Antenna Computer program (Prof. Balanis) E-plane pattern (red) H-plane pattern (blue) HPBW: 26.48 (E), 27.37(H) Directivity: 14.8 dB
19

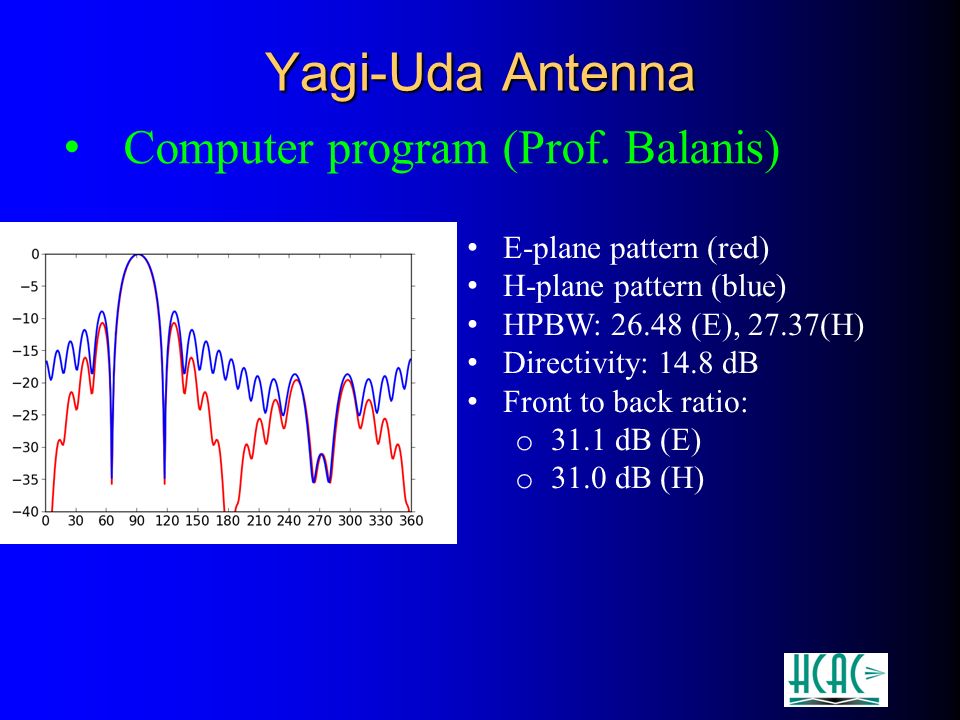

Yagi-Uda Antenna Computer program (Prof. Balanis) E-plane pattern (red) H-plane pattern (blue) HPBW: 26.48 (E), 27.37(H) Directivity: 14.8 dB Front to back ratio: o 31.1 dB (E) o 31.0 dB (H)
