1. بروتوكول الانترنت
نظم تشغيل 1

2. المحتوى النموذج المرجعي للاتصال بين الأجهزة : نموذج OSI1 1
النموذج المرجعي العملي للاتصال بالانترنت TCP/IP 2 3
عنونة IP

3. نموذج OSI
التالي

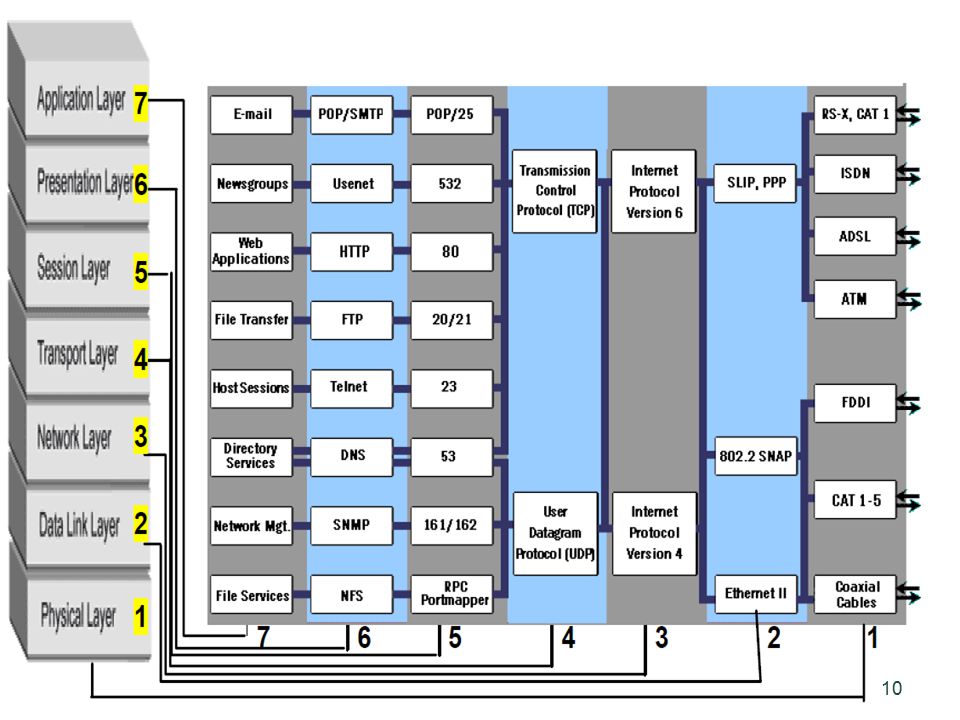

4. نموذج OSI Application Presentation Session Transport Network Data-Link
Physical

5. نموذج OSI

6. نموذج OSI

7. نموذج OSI

8. نموذج OSI

9. نموذج OSI لكل طبقة دور و مهام محددة تقوم بها
لكل طبقة دور و مهام محددة تقوم بها
الطبقة 1و 2 تحدد كل ما يتعلق بالمعدات و المكونات المادية اللازمة لبناء الشبكة
الطبقة 3 و 4 مسؤولة عن الإتصالات بين الأجهزة الطرفية ,التي قد تكون على شبكات مختلفة , وكل ما يتعلق بنقل و ارسال البيانات فيما بينها
الطبقة 5 هي المسؤولة عن تنظيم الحوار Dialog Control أي اختيارالأسلوب الذي يستخدمه نظامين على الشبكة لتبادل المعلومات
تقوم الطبقة 6 بترجمة الصيغة بين الأنظمة المختلفة , عندما بقوم المستخدم بأي عملية على الجهاز فهذه الطبقة تكون مسؤولة عن ترجمة هذه العملية إلى لغة الكمبيوتر
تقدم الطبقة 7 خدمات تستخدمها البرامج للوصول إلى الشبكة
Application
Presentation
Session
Transport
Network
Data-Link
Physical 7 6 5 4 3 2 1

11. نموذج TCP / IP

12. Protocol البروتوكول هو ”لغة" الشبكة Protocol:
عبارة عن مجموعة من الرسائل التي يتم تبادلها بين الأنظمة في تسلسل محدد من أجل إنجاز مهمة محددة في الشبكات.

13. نموذج TCP / IP
كيف يشتغل بروتوكول التحكم في النقل / بروتوكول إنترنت

14. التالي

15. نموذج TCP / IP

16. TCP/IP Model Transport Internet Network Access Application Ethernet
Token Ring
HTTP
FTP
SMTP
POP
IMAP
SNMP
TCP/IP Protocol Suite
TCP
UDP IP
ARP
IGMP
ICMP

17. TCP/IP Model - OSI Model
TCP/IP Protocol Suite
TCP/IP
OSI
TCP
UDP
ARP
IGMP
ICMP IP
Application
Transport
Network Access
HTTP
FTP
SMTP
POP
IMAP
SNMP
Network
Data-Link
Presentation
Session
Physical
Internet
Ethernet
Token Ring

18. نموذج TCP / IP

19. نموذج TCP / IP

20. نموذج TCP / IP

21. نموذج TCP / IP

22. التالي

23. عنونة IP

24. Network Addresses
Network Interface Card (NIC) is the hardware that enables a computer to connect to a network and it has two addresses:
The IP address is a logical address that can be changed.
The Media Access Control (MAC) address is "burned-in" or permanently programmed into the NIC when manufactured. The MAC address cannot be changed.
Slide 22 – IP Address Configuration
8.3.2 Describe IP addressing
Manual IP address configuration
In a network with a small number of hosts, it is easy to manually configure each device with the proper IP address.
A network administrator who understands IP addressing should assign the addresses and should know how to choose a valid address for a particular network.
To manually enter an IP address on a host, go to the TCP/IP settings in the Properties window for the Network Interface Card (NIC). The NIC is the hardware that enables a computer to connect to a network. It has an address called the Media Access Control (MAC) address. Whereas the IP address is a logical address that is defined by the network administrator, a MAC address is "burned-in" or permanently programmed into the NIC when it is manufactured. The IP address of a NIC can be changed, but the MAC address never changes.
The main difference between an IP address and a MAC address is that the MAC address is used to deliver frames on the LAN, while an IP address is used to transport frames outside the LAN. A frame is a data packet, along with address information added to the beginning and end of the packet before transmission over the network. Once a frame is delivered to the destination LAN, the MAC address is used to deliver the frame to the end host on that LAN.
Dynamic IP address configuration
If more than a few computers comprise the LAN, manually configuring IP addresses for every host on the network can be time-consuming and prone to errors. In this case, the use of a Dynamic Host Configuration Protocol (DHCP) server would automatically assign IP addresses and greatly simplify the addressing process.
Student Activity: The student course content includes worksheet, Identify IP Address Classes. To complete this worksheet, students will specify the IP Address Class for each given IP address and mask.
03-A1-B0-01-0F-8C

25. عنونة IP

26. عنونة IP

27. كيفية استنتاج التدوين العشري من التدوين الثنائي
8 Bit Octet
Bit 7
Bit 6
Bit 5
Bit 4
Bit 3
Bit 2
Bit 1
Bit 0 27 26 25 24 23 22 21 20
128 64 32 16 8 4 2 1
Decimal Value

28. فئات عناوين IP

29. فئات عناوين IP

30. فئات عناوين IP

31. فئات عناوين IP

32. فئات عناوين IP

33. فئات عناوين IP x w y z x w y z x w y z Class A Large network
Network ID
Host ID x w y z
Class B Medium network
Network ID
Host ID
1 0 x w y z
Network ID
Host ID
1 1 0 x w y z
Class C Small network

34. عنونة IP
Only is valid for Class A networks because network is reserved.
The IP address is known as the "loopback" address, and is used to test that the TCP/IP is installed correctly

35. Subnet Mask

36. Subnet Mask

37. First Octet Address Range
فئات عناوين IP
IP Address Class
High-Order Bits
First Octet Address Range
Mask
Class A
0 ــ ــ ــ ــ ــ ــ ــ
0-127
Class B
1 0 ــ ــ ــ ــ ــ ــ
Class C
ــ ــ ــ ــ ــ

38. عنونة IP

39. عنونة IP عناوين IP يمكن أن تكون :
ساكنة عناوين يتم تعيينها يدويا ولا تتغير بمرور الوقت
ديناميكية عناوين يتم تعيينها تلقائيا لفترة محددة من الوقت، وربما تتغير

40. TCP/IP Utilities Command Description Hostname ipconfig Ipconfig /all
Displays the hostname (computer name)
ipconfig
Displays the host IP address, subnet mask, default gateway
Ipconfig /all
Displays details
Ipconfig /renew
Renewing the IP address
Ipconfig /release
Releasing IP address
Ping
Test the connectivity
Tracert
Trace IP address Route
Pathping
Trace IP address Route and displays the lost packets
arp
Display Resolved MAC Addresses
Netstat
Displays the TCP/IP protocol sessions
nslookup
Display the DNS server Name and IP Address
