1 Мудрість – це сукупність корисних для життя істин, здобутих розумом, спостереженням і досвідом, це гармонія ідеї з життям. І. Гончаров

2

3 Мета уроку: *дидактична: сприяти формуванню умінь застосувати набуті знання про електричну і магнітну взаємодію на практиці під час розв'язування експериментальних, якісних та розрахункових задач; * розвивальна: активізувати розумову діяльність учнів, розвивати логічне мислення; *виховна: виховувати наполегливість, кмітливість, уміння сприймати точку зору іншого

4 Інтерактивна вправа “Компетентність”

5 Магнітне поле існує тільки навколо рухомих заряджених частинок

6 За напрямок магнітного поля беруть напрямок від південного полюса S до північного N магнітної стрілки поміщеної в це поле

7 Силовою характеристикою магнітного поля є векторна фізична величина, яка називається магнітною індукцією. Модуль магнітної індукції дорівнює відношенню сили, що діє на прямолінійний провідник зі струмом, до добутку сили струму в провіднику і його довжини В = F/İ ℓ

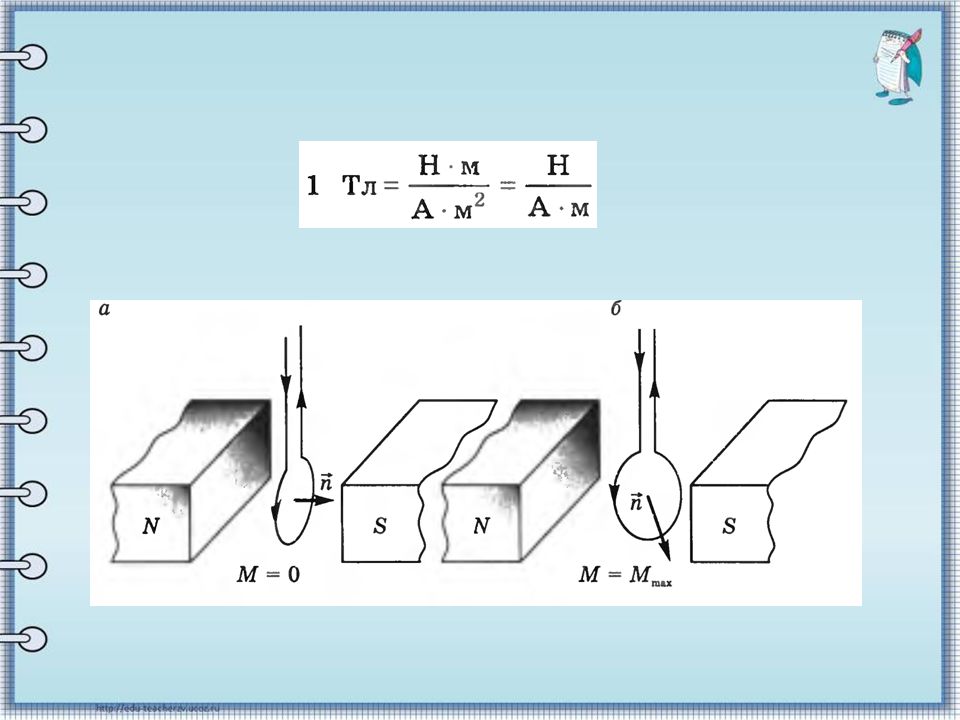

8

9 Напрям вектора магнітної індукції: а) збігається з напрямком осі магнітної стрілки в поле від південного полюса до північного; б) збігається з напрямком вектора позитивної нормалі до вільно підвішеної рамки зі струмом; в) визначається за правилом свердлика.

10 Лінії магнітної індукції Лінія, дотична якої в кожній точці співпадає з напрямком вектора магнітної індукції

11 Дія магнітного поля на провідник зі струмом. Сила Ампера Магнітне поле діє на провідник зі струмом з певною силою  - кут між напрямком сили струму і вектором магнітної індукції

12 Напрямок сили Ампера. Правило лівої руки Якщо ліву руку розмітити так, що лінії магнітного поля входитимуть в долоню, чотири пальці показуватимуть напрямок струму, тоді відігнутий великий палець покаже напрямок сили Ампера

13 Сила Лоренца

14 “Правило лівої руки”: Якщо ліву руку розмістити так, щоб лінії індукції магнітного поля входили в долоню, чотири пальці показували напрямок руху позитивно заряджених часинок, то відігнутий великий палець покаже напрямок сили Лоренца Напрямок сили Лоренца

15 Рух зарядженої частики в електричному полі рівноприскорений Якщо заряджена частинка влітає в магнітне поле з швидкістю паралельною до вектора індукції магнітного поля то вона продовжуватиме рухатись рівномірно Рух зарядженої чaстики в електричному полі

16 Якщо заряджена частинка влітає в магнітне поле з швидкість перпендикулярно ю до вектора напруженості магнітного поля то вона рухається по колу Рух зарядженої частинки в магнітному полі

17 Ампер (1820 р.) Два провідники притягуються або відштовхуються в залежності від напрямку струму в них Взаємодія провідників зі струмами

18 Магнітні спостереження – ліхтар, який висвітлює таємниці надр Землі Д. Менделєєв

19 Знання мають служити творчим цілям людини М. Рубакін

20 “Бігунок”- розв’яжіть і запишіть!

21 Завдання 1 групи 1. Провідник зі струмом 5А знаходиться в магнітному полі з індукцією10 Тл. Визначити довжину провідника, якщо магнітне поле діє на нього з силою 20Н і перпендикулярно розташоване до провідника.

22 Завдання 2 групи 1. На прямий провідник довжиною 20см, розташований перпендикулярно до ліній магнітної індукції поля, значення якої 0,06Тл, діє сила 0,27Н. Визначте силу струму в провіднику.

23 Завдання 3 групи 1. До магнітного поля з індукцією 0,27Тл влітає позитивно заряджена частинка із зарядом, що дорівнює 2е, зі швидкістю 2,7 103 км/с. Обчислити силу Лоренца Fл = В qυ sina Оскільки, за умовою задачі q= 2е, а sina =1, то Fл = В2е υ Fл = 0,27 · 1, ·2,7 106 = 2, Н

24 Завдання 4 групи 1.Яка швидкість зарядженого тіла, яке рухається в магнітному полі з індукцією 2 Тл, якщо на нього з боку магнітного поля діє сила 32Н. Швидкість і магнітне поле взаємно перпендикулярні. Заряд тіла дорівнює0,5 мКл.

25 Інтерактивна вправа “Результат” - Чого навчилися на сьогоднішньому уроці? - Якого результату досягли ?

26 Домашнє завдання - повторити §23,§24; - підготувати власну експериментальну задачу; - знайти приклади із художньої літератури, що свідчать про вплив магнітного поля на життя людини!

27 Дякую всім за урок!
