1 Tecplot 시작 가이드

2 Chapter 3 External Flow 소개 이 시연은 비행기 날개의 압력을 나타내고, 측정된 data 와 simulated 된 것을 2 차원적 projection 평면에서 비교합니다 시작하기 Step 1 Plot3D 파일 (Boundary 파일 포함 ) 로드 A. File -> “Load Data File(s)

3 C. “ Load Grid and Solution/Function File(s) ”

4 D. “ Grid File ” [...] E. $TEC_360_2008\tutorials\external_flow\data\m6wing.xyz [Open]

5 F. “Solution File(s)” [...]

6 G. $TEC_360_2008\tutorials\external_flow\data\m6wing.q

7 H. [Add To List] [Open Files]

8 H. [OK]

9

10 Step 2 Isolate the Wing Using the Sidebar A. [Zone Style] B. Zones 1-4 C. [Zone Show], “ Deactivate ”

11 D. 대화상자를 닫습니다.

12 Step 3 View 수정 A. View>Fit to Full Size

13 3 - 3 Pressure Coefficient 의 Contour Map 나타내기 Step 4 Pressure Coefficient 계산 A. Analyze -> “ Calculate Variables ”

14 B. [Select] “ Pressure Coefficient ” [OK] [Calculate] [OK]

15

16 Step 5 Contour 나타내기 A. “ Edge ” & “ Edge ” Toggle-off B. “ Contour ” Toggle-on

17 C. “ Contour ” [...] “ Pressure Coefficient ”

18 3 - 4 Contour Layer 고치기 Step 6 Contour Legend 추가 A. Contour Details [>>] B. Legend C. “ Show Contour Legend ” Toggle-on

19 Step 7 Contour Legend 고치기 A. “ Separate Color Bands ” Toggle-off B. Alignment : “ Horizontal ” C. Y% : “ 10 ”

20 D. Header Font “ 2% ” [OK] E. Number Font “ 1.5% ” [OK]

21

22 Step 8 Contour Levels 추가 A. Levels [Add Levels]

23 B. “ Min, Max, and Delta ” C. Minimum Level “ -.15 ” D. Maximum Level “.15 ” E. Delta “.1 ” F. [OK]

24

25 Step 9 Contour Coloring 고치기 A. Coloring B. “ Continuous ”

26 C. 대화상자를 닫습니다.

27 D Projection Plane 만들기 Step 10 Extract a Slice A. Data>Extract>Slice from Plane

28 B. “ Constant Z ” “ Position Z ” “ ” C. [Extract] [OK]

29 D. 대화상자를 닫습니다.

30 Step 11 Zone 7 만 Edge Layer 활성화 A. “ Edge ” Toggle-on B. Zone Style Edge

31 C. Zone 7 [Show Edges] “ Yes ”

32 D. Zones 5-6 [Show Edges] “ No ”

33 E. 대화상자를 닫습니다.

34 Step 12 새 Frame 만들기 A. Create New Frame tool B. workspace 클릭 & 드래그 C. Plot Type “ XY line ”

35 Step 13 Mappings 그룹 삭제 A. [Mapping Style] B. Maps 1-8 C. [Delete Map] D. [OK]

36 Step 14 Mapping 활성화 A. [Map Show] “ Activate ”

37 Step 15 Mapping 에서 Zone 변경 A. [Zone]

38 B. “ 7: SLC Z= ” C. [OK] 대화상자를 닫습니다.

39 Step 16 View 수정 A. View>Fit to Full Size

40 3 - 6 Data 다루기 Step 17 X 변수의 최대 최소 값 확인 A. Data>Data Set Info

41 B. “ Zone 7 ” C. Var Range - Selected Zone Min & Max D. 대화상자를 닫습니다.

42 Step 18 새 Variable 만들기 A. Data>Alter>Specify Equations

43 B. Specify Equations: {x/c} = ({x} )/.5185 C. [Compute] [OK] D. 대화상자를 닫습니다.

44 Step 19 X-Axis Variable 변경 A. Mapping Style B. Definitions [X-Axis Variable]

45 C. Select Variable, “ x/c ” D. [OK] 대화상자를 닫습니다.

46

47 Step 20 View 고치기 A. View>Fit to Full Size

48 3 - 7 Simulation Data 를 Measured Data 와 비교하기 Step 21 Measured Data 파일 로드 A. File>Load Data File

49 B. “ Tecplot Data Loader ”

50 C. “ Add to the current data set ” [OK]

51 D. $TEC_360_2008\tutorials\external_flow\data “ ONERA_CP_Test_Span0.44.dat ” E. [Open] [OK]

52 F. Vars “ Cp ” “ Pressure Coefficient ” [Combine] [OK]

53 Step 22 Variable Name 변경 A. Data>Data Set Info

54 B. Variable “ Pressure Coefficient; Cp ”

55 C. Variable Name “ Cp ” D. 대화상자를 닫습니다.

56 Step 23 새 Mappings 만들기 A. [Mapping Style] B. [Copy Map] 2 번

57 Step 24 Mappings 이름 바꾸기 A. Map 1 [Map Name] “ Edit Name ” “ Simulated Data ” [OK]

58 B. Maps 2 & 3 [Map Name] “ Edit Name ” “ Experimental Data ” [OK]

59 Step 25 Zone Assignments 변경 A. Map Num 2. [Zone] “ 8: Lower Surface ” [OK]

60 B. Map Num 3 [Zone] “ 9: Upper Surface ” [OK]

61 Step 26 새 Mappings 활성화 A. Maps 2 & 3 B. [Map Show] “ Activate ”

62 C. View>Fit to Full Size

63 Step 27 Y-Axes 뒤집기 A. Plot>Axis B. [Y1]

64 C. Range, “ Reverse Axis Direction ” toggle-on D. 대화상자를 닫습니다.

65

66 Step 28 Mapping Style 고치기 A. “ Symbols ” Toggle-on B. Mapping Style Lines Maps 2 & 3 [Line Show] “ No ”

67 C. Mapping Style Symbols: i. Map 1 [Symb Show] “ No ”

68 ii. Maps 2 & 3 [Outline Color] “ red ”

69

70 Step 29 Line Legend 추가 A. Plot>Line Legend B. “ Show Line Legend ” toggle-on

71 C. 대화상자를 닫습니다.

72 Step 30 Frames 을 File 로 내보내기 A. File>Export

73 B. Export Format “ TIFF ”

74 C. [OK]

75 Chapter 4 Internal Flow 소개 이번에는 세제 혼합 과정의 내부 흐름을 시각화합니다 시작하기 Step 1 Fluent 파일 로드 A. File>Load Data File(s)

76 B. “ Fluent Data Loader ”

77 C. [Add Files] Read Case and Data File

78 D. $TEC_360_2008\tutorials\internal_flow\data crutcher.dat & crutcher.cas [Add To List] [Open Files]

79 E. [OK]

80

81 Step 2 Plot Layers 활성화 & 비활성화 A. “ Mesh ” & “ Edge ” Toggle-off B. “ Shade ” & “ Translucency ” Toggle-on

82

83 4 - 3 Plot View 고치기 Step 3 Plot 회전시키기 A. View > “ Rotate ”

84 B. 3D Rotate Psi = “ 90 ”, Theta = “ 175 ”, Alpha = “ -15 ”

85 C. 대화상자를 닫습니다.

86 Step 4 Depth Blanking 사용 A. Plot > Blanking>Depth Blanking

87 B. “ Include Depth Blanking ” toggle-on C. “ Blank from Front (%) ” “ 30 ”

88

89 4 - 4 Zone Style 사용 Step 5: Turn Off Shading for Selected Zones A. Zone Style Shade, Zone 1 (rotating-fluid) & Zone 5(fluid)

90 B. [Shade Show] “ No ”.

91 Step 6 Blade 강조 A. Zone Style Shade, Zones 21 & 22 B. [Shade Color]

92 C. Select Color “ dark red ”

93 Step 7 Lighting Effects 고치기 A. Zone Style Effects B. [Zone Num] “ Select All ”

94 C. [Lighting Effect] “ Gouraud ”

95 D. 대화상자를 닫습니다.

96 Step 8 Frame 배경색 변경 A. Frame>Edit Current Frame B. “ Show Background ” toggle-on

97 C. [Color] Select Color “ black ” [Yes]

98 D. 대화상자를 닫습니다.

99 Step 9 Lighting 고치기 A. “ Lighting ” [...]

100 B. 대화상자를 닫습니다.

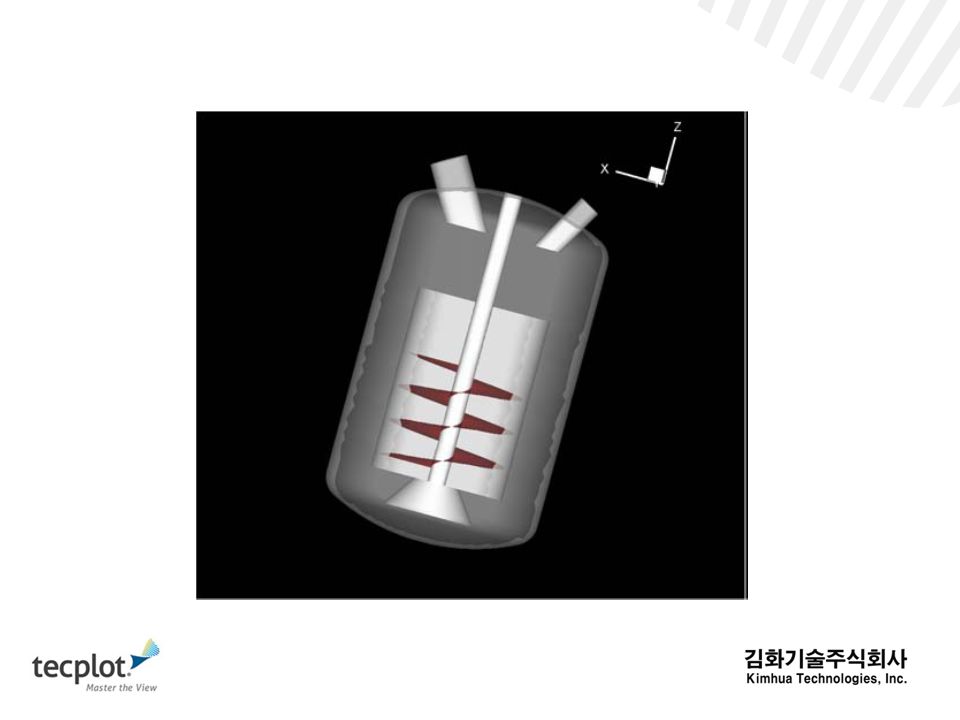

101

102 Step 10 Streamtraces 활성화 A. “ Streamtraces ” Toggle-on

103 B. Select Variables [OK]

104 Step 11 Add Streamtraces Tool 사용 A.Add Streamtraces B. plot 클릭 & 드래그

105 Step 12 Streamtrace Details Dialog 사용 A. “ Streamtraces ” [...] B. “ Create Rake ” Toggle-on, i. Rake Start Position, X = “.18 ”, Y = “.2 ”, Z = “ 1.25 ” ii, Rake End Position, X = “.32 ”, Y = “.07 ”, Z = “ 1.41 ” iii. Streamtraces per Rake = “ 5 ”

106 C. [Create Stream(s)] D. 대화상자를 닫습니다.

107 Step 13 Plot 을 Clipboard 에 복사 A. Edit> Copy Plot to Clipboard

108 B. Region “ Current Frame ”

109 C. “ Image (BMP) ”

110 D. [OK]

111 Chapter 5 Fluid Structure Interaction 소개 이번은 fluid 압력 효과를 보게 움직이는 animation 을 만들 것입니다 시작하기 Step 1 Abaqus Output Database 파일 로드 A. File>Load Data File(s)

112 B. Select Import Format, “ABAQUS Output Database (FEA)”, [OK]

113 C. [...] $TEC_360_2008\tutorials\fsi\data\abaqus.odb [OK] D. Initial Plot Type “2D Cartesian”, [OK]

114 E. FEA Post-Processing Derive Variables “Von Mises Stress/Strain”

115 F. From: “Stress” [Add to Data Set] [Close]

116

117 Step 2 Transient Fluent Data Files 로드 A. File>Load Data File(s)

118 B. Select Import Format, “Fluent Data Loader”, [OK]

119 C. Import Data File Warning, “Add to current data set”, [OK] D. Fluent Data Loader [Add Files] Read Case and Data File:

120 E. $TEC_360_2008\tutorials\fsi\data\f 모든 파일 선택 [Add To List/Add] [Open Files/OK]

121 F. Fluent Data Loader: “Load Cells Only” [OK]

122 Step 3: Fluent Zones 활성화 A. [Zone Style] B. “water”, [Zone Show] “Activate”

123 C. [Close]

124 5 - 3 View 고치기 Step 4 View 설정 변경 A. View>Fit to Full Size 를 선택합니다.

125 Step 5 Axis 고치기 A. Axis Details B. [X]

126 C. Range, Min “-0.15”, Max “0.15”, [Close]

127 5 - 4 Contour Groups 작업 Step 6 Contours 나타내기 A. “Mesh” & “Edge” Toggle-off

128 B. “Contour” Toggle-on

129 Step 7 Contour Group 1 에 Contour 변수 설정 A. “Contour” [...] B. [1], “Pressure”

130 Step 8 Contour Group 1 의 Contour Levels 수정 A. [>>] B. Levels

131 C “Level To Add”: i. “-7775”, [<< Add Level]

132 ii. “9200”, [<< Add Level]

133 Step 9 Contour Group 1 의 Color Map 수정 A. Contour Details [1], Coloring B. “Use Color Map Group” [...]

134 C. “Link All Color Maps Together” Toggle-off

135 D. Base Color Map “GrayScale” [Close]

136 E. “Color Distribution Method” “Banded”

137

138 Step 10 Contour Group 2 Contour Levels 수정 A. Contour Details, [2]

139 B. “Von Mises Stress”

140 Step 11 Contour Group 2 의 Color Map 수정 A. [2], Coloring B.Color Map “Large Rainbow” (Lg Rainbow)

141 C. “Continuous”

142 D. “Contour Values at Color Map Endpoints” Min “ ”, Max “250000” E. [Close]

143 Step 12 Zone 의 Contour Group 변경 A. [Zone Style]

144 B. Contour, baffle (Step 1 Incr 1) [Flood By] “C2: Von Mises Stress” C. [Close]

145

146 5 - 5 Customizing Contour Legends Step 13 Contour Legends 추가 A. “Contour” [...] B. [1] C. Legend

147 D. [1]. “Show Contour Legend” toggle-on

148

149 D. [2]. Legend, “Show Contour Legend” toggle-on

150

151 Step 14 Contour Legends 고치기 A. Contour Details [1] “Separate Color Bands” Toggle-off, Alignment “Horizontal”, Y% “90”

152 B. Header Font & Number Font “1.5%”, “Resize Automatically” Toggle-on

153

154 C. [2] “Separate Colors Band” toggle-off, Alignment “Horizontal”, Y% “80”

155 D. “Resize Automatically” Toggle-off, Level Skip “3” E. Header Font & Number Font “1.5%”

156 F. [Close]

157 5 - 6 Streamtraces 사용 Step 15 Streamtraces 나타내기 A. “Streamtraces” Toggle-on

158 B. Select Variables [OK] C. “Streamtraces” [...]

159 D. Position, Streamtrace per Rake “1”

160 E. [Close] F. [Add Streamtrace] G. plot 에서, 마우스를 수평으로 클릭 & 드래그

161 H. [Play]

162 Step 16 Streamtraces 고치기 A. Streamtrace Details B. Line

163 C. “Show Arrowheads on Lines” Toggle-off

164 D. Line Color 옆 버튼

165 E. Select Color, “blue”

166 F. Streamtrace Details, Line Thickness (%) “0.4”

167 G. [Close]

168 5 - 7 Plot 의 애니메이팅과 결과를 Power-Point 로 나타내기 Step 17 화면에 Animate A.[Pause] B. Time Region [Play] C. [+] 또는 [-]

169 Step 18 Animation 을 File 로 내보내기 A. Time [...] B. Animate, Destination “To File”

170 C. File Format AVI, [Generate Animation File]

171 D. “Antialiasing” Toggle-on, “Supersample Factor” “3”, AVI Compression [OK]
