1  официальный дистрибьютор данных со спутников дистанционного со спутников дистанционного зондирования Земли: зондирования Земли: QuickBird QuickBird IKONOS IKONOS OrbView OrbView SPOT SPOT Landsat Landsat Aster Aster

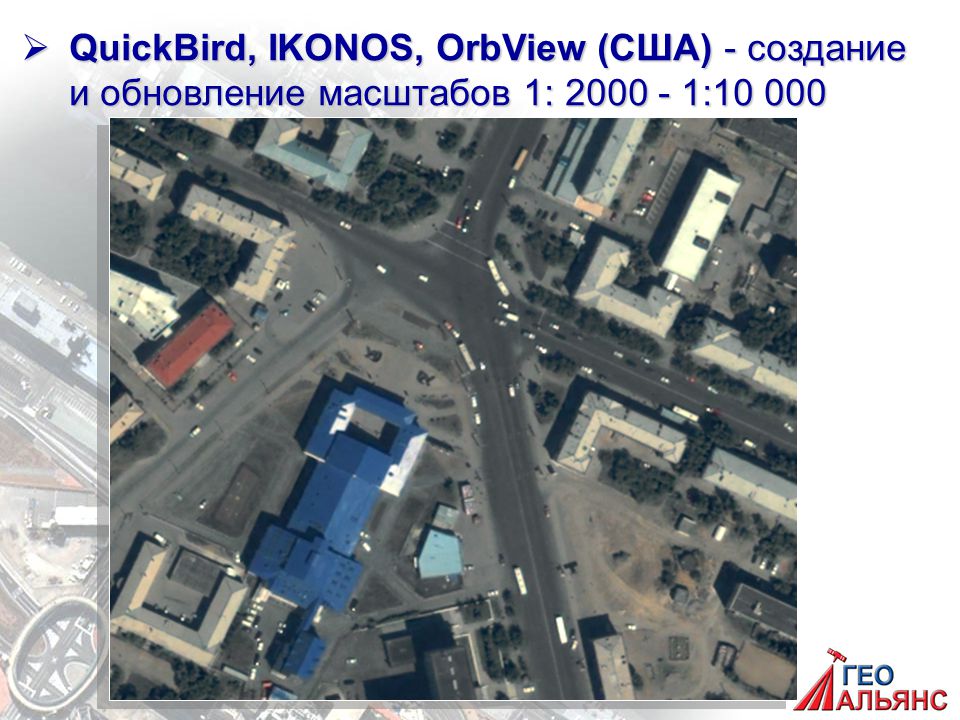

2  QuickBird, IKONOS, OrbView (США) - создание и обновление масштабов 1: :10 000

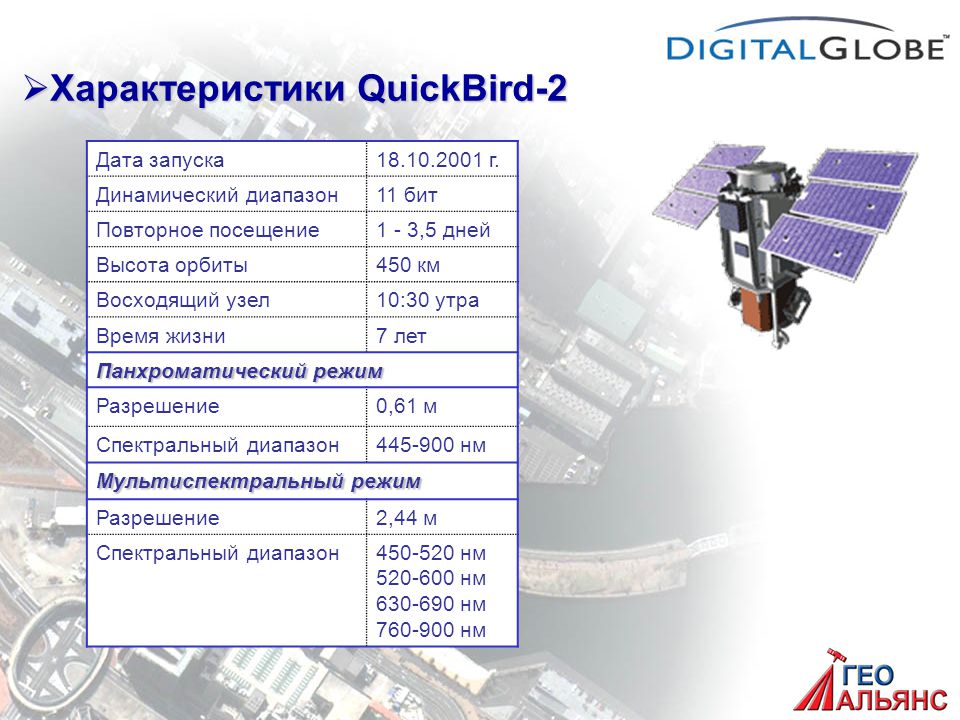

3 Дата запуска г. Динамический диапазон11 бит Повторное посещение1 - 3,5 дней Высота орбиты450 км Восходящий узел10:30 утра Время жизни7 лет Панхроматический режим Разрешение0,61 м Спектральный диапазон нм Мультиспектральный режим Разрешение2,44 м Спектральный диапазон нм нм нм нм  Характеристики QuickBird-2

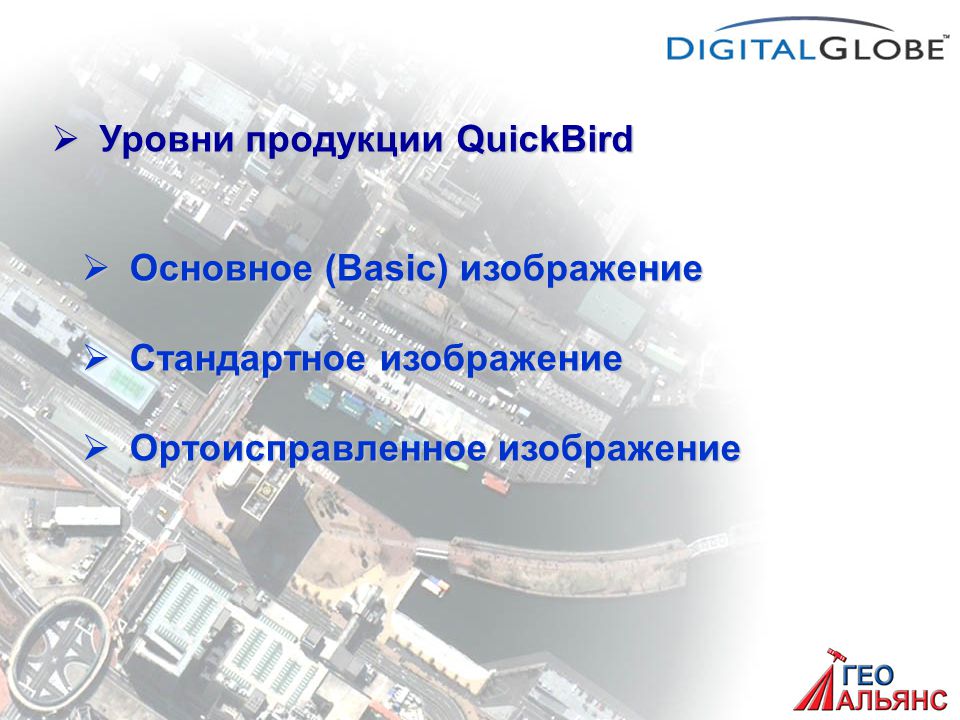

4  Уровни продукции QuickBird  Основное (Basic) изображение  Стандартное изображение  Ортоисправленное изображение

5 columns 27,552 (pan) 6,888 (MS) rows 27,424 (pan) 6,856 (MS) Лхаса, Тибет Базовое (Basic) изображение “Сырое” изображение – –Радиометрическая коррекция – –Сенсорная коррекция – –Нет геометрической коррекции Нет гарантированной точности – –система координат спутника Разрешение на местности (GSD) – –от 61см (в надире) до 72см (25 o ) Pan – –от 2.44м (в надире) до 2.88м (25 o ) MS Поставляется целый снимок. Размер файла PanchromaticMultispectral 8 bit800 MB200 MB 16 bit1.6 GB400 MB

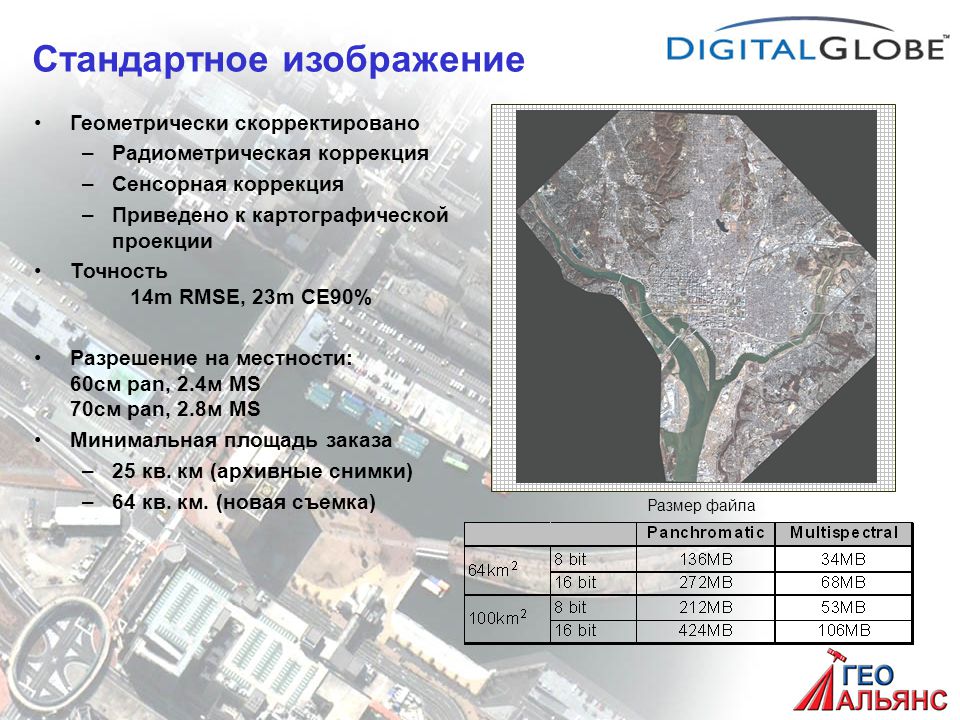

6 Стандартное изображение Геометрически скорректировано – –Радиометрическая коррекция – –Сенсорная коррекция – –Приведено к картографической проекции Точность 14m RMSE, 23m CE90% Разрешение на местности: 60см pan, 2.4м MS 70см pan, 2.8м MS Минимальная площадь заказа – –25 кв. км (архивные снимки) – –64 кв. км. (новая съемка) Размер файла

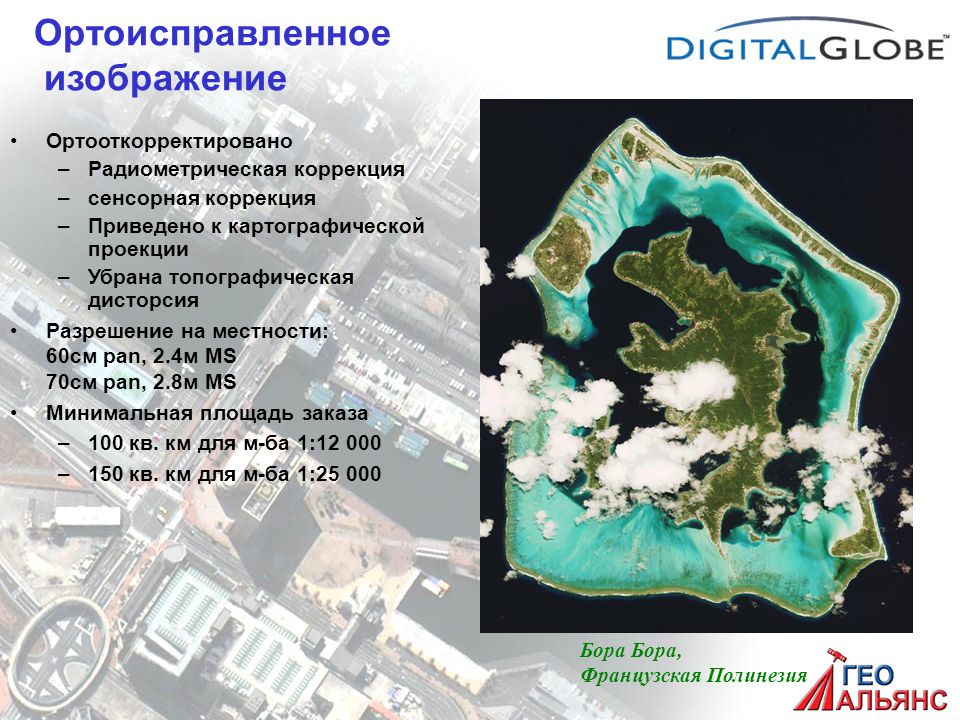

7 Ортоисправленное изображение Ортооткорректировано – –Радиометрическая коррекция – –сенсорная коррекция – –Приведено к картографической проекции – –Убрана топографическая дисторсия Разрешение на местности: 60см pan, 2.4м MS 70см pan, 2.8м MS Минимальная площадь заказа – –100 кв. км для м-ба 1: – –150 кв. км для м-ба 1: Бора Бора, Французская Полинезия

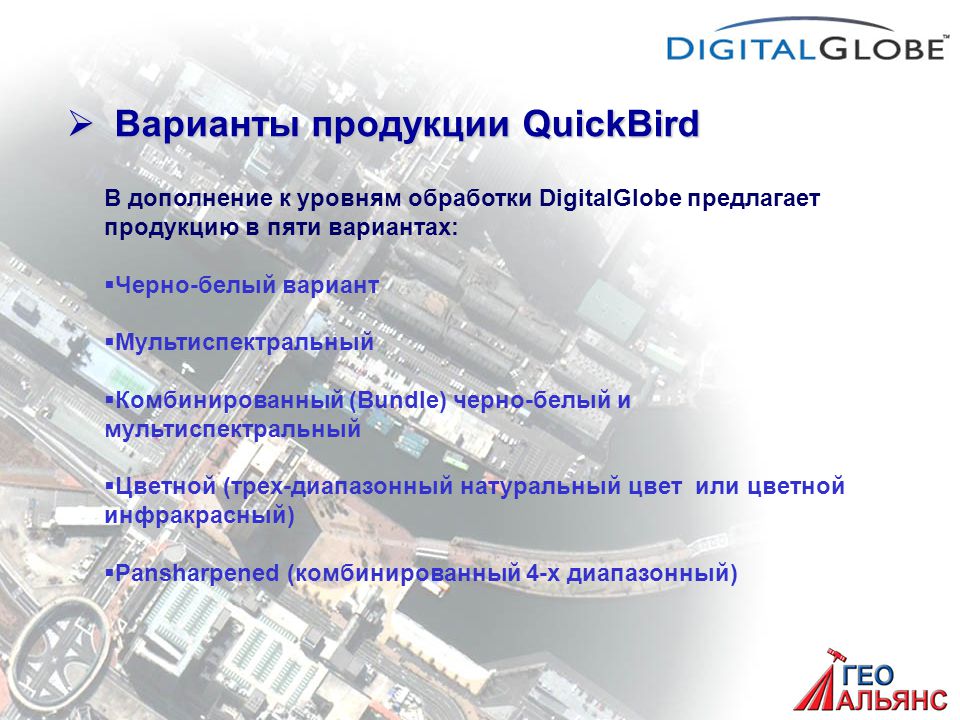

8  Варианты продукции QuickBird В дополнение к уровням обработки DigitalGlobe предлагает продукцию в пяти вариантах:   Черно-белый вариант   Мультиспектральный   Комбинированный (Bundle) черно-белый и мультиспектральный   Цветной (трех-диапазонный натуральный цвет или цветной инфракрасный)   Pansharpened (комбинированный 4-х диапазонный)

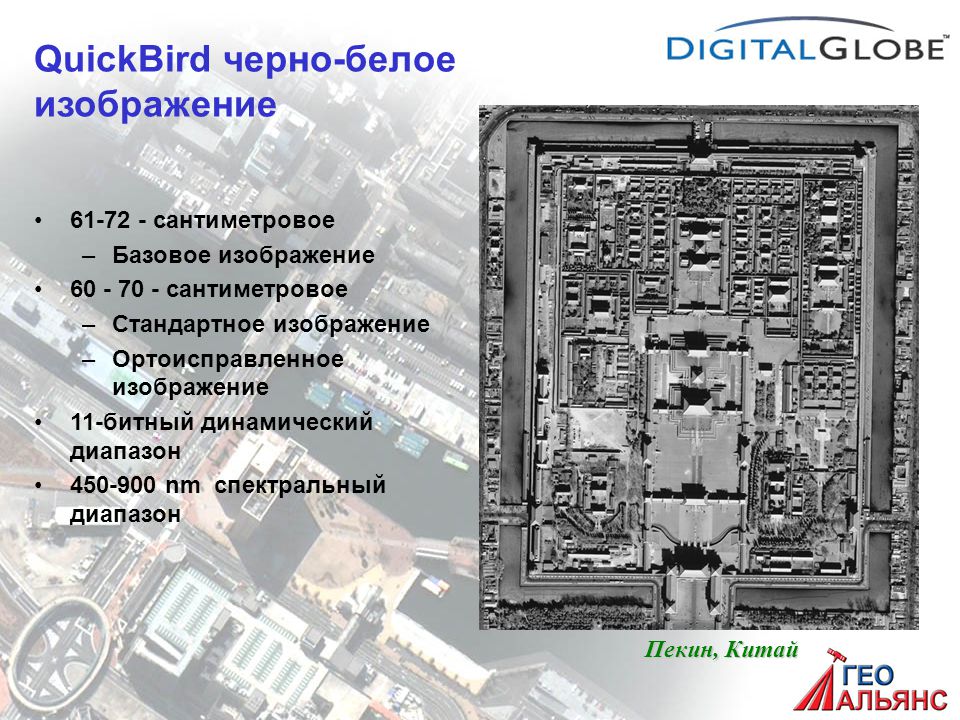

9 QuickBird черно-белое изображение сантиметровое – –Базовое изображение сантиметровое – –Стандартное изображение – –Ортоисправленное изображение 11-битный динамический диапазон nm спектральный диапазон Пекин, Китай

10 11- битный динамический диапазон Меньший размер файла Совместимость со всем программным обеспечением Больше информации в тенях Переводится в 16-bit файл 8-Bit11-Bit

11 QuickBird мультиспектральное изображение 2.44 – 2.88-метровое – –Базовое изображение 2.4 или 2.8-метровое – –Стандартное изображение – –Ортоисправленнное 11-битный динамический диапазон Синий: nm Зеленый: nm Красный: nm Ближний ИК: nm Порт-о-Пренс, Гаити

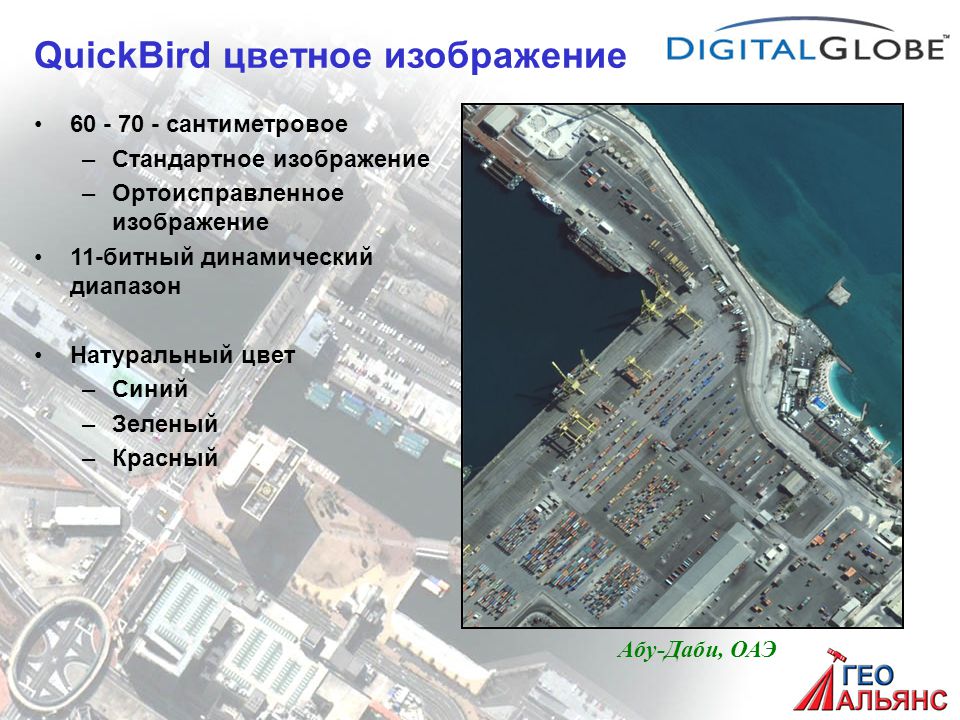

12 QuickBird цветное изображение сантиметровое – –Стандартное изображение – –Ортоисправленное изображение 11-битный динамический диапазон Натуральный цвет – –Синий – –Зеленый – –Красный Абу-Даби, ОАЭ

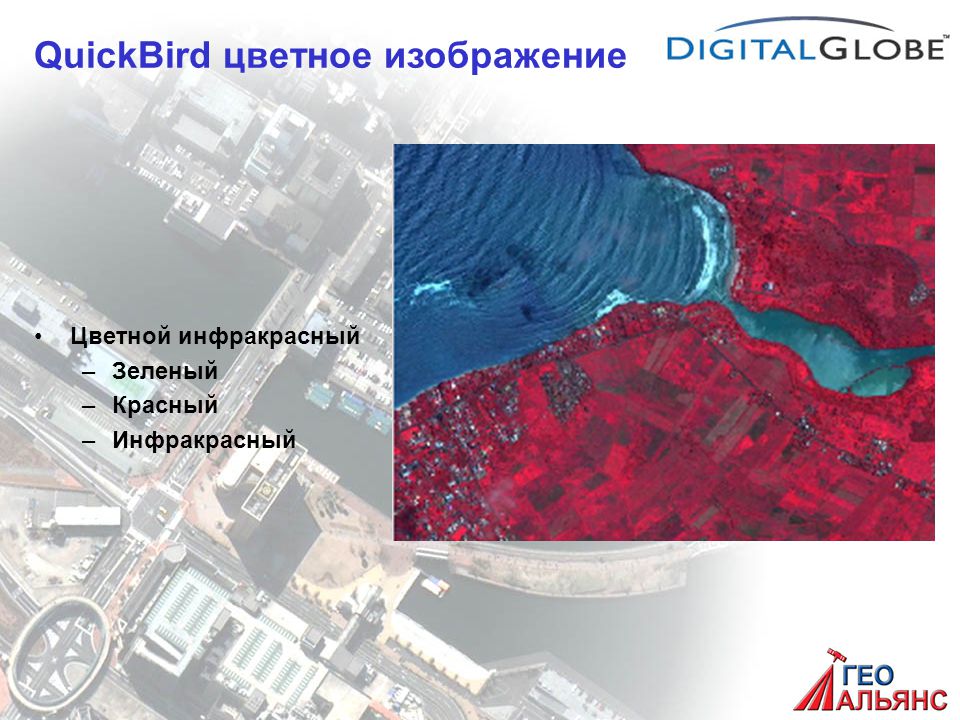

13 QuickBird цветное изображение Цветной инфракрасный – –Зеленый – –Красный – –Инфракрасный

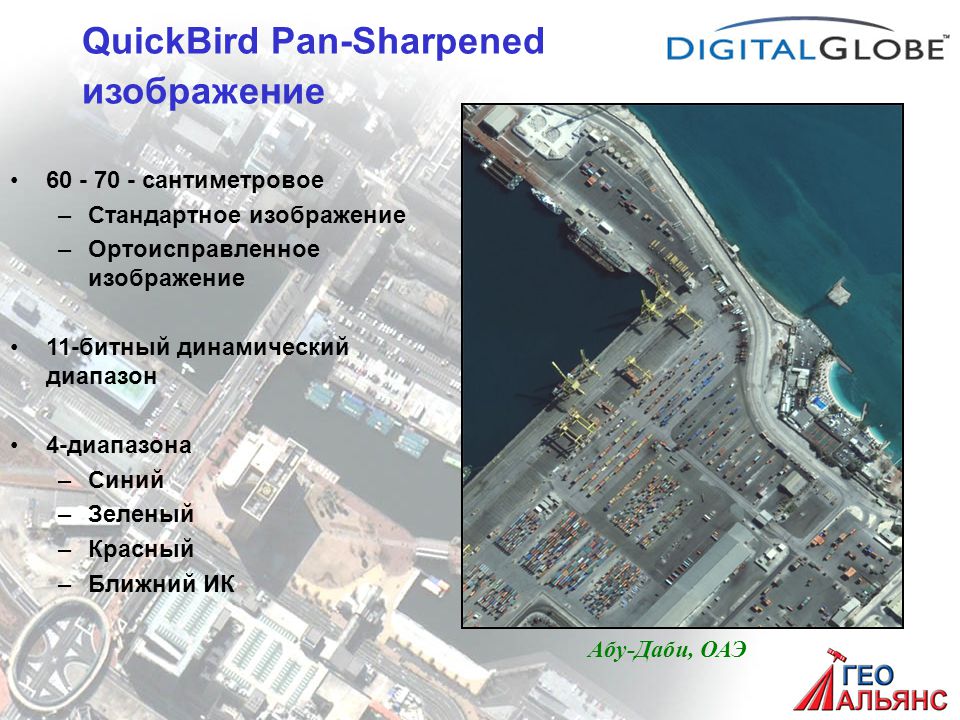

14 QuickBird Pan-Sharpened изображение сантиметровое – –Стандартное изображение – –Ортоисправленное изображение 11-битный динамический диапазон 4-диапазона – –Синий – –Зеленый – –Красный – –Ближний ИК Абу-Даби, ОАЭ

15 WordView-I Дата запускасередина 2007 г. Динамический диапазон11 бит Повторное посещение1,7 дня Высота орбиты450 км Восходящий узел10:30 утра Время жизни7 лет Панхроматический режим Разрешение0,52 метр  Новое поколение КА WordView-II Дата запуска2008 г. Динамический диапазон11 бит Повторное посещение1 день Высота орбиты770 км Восходящий узел10:30 утра Время жизни7 лет Панхроматический режим Разрешение0,52 метр Мультиспектральный режим Разрешение1,8 метра

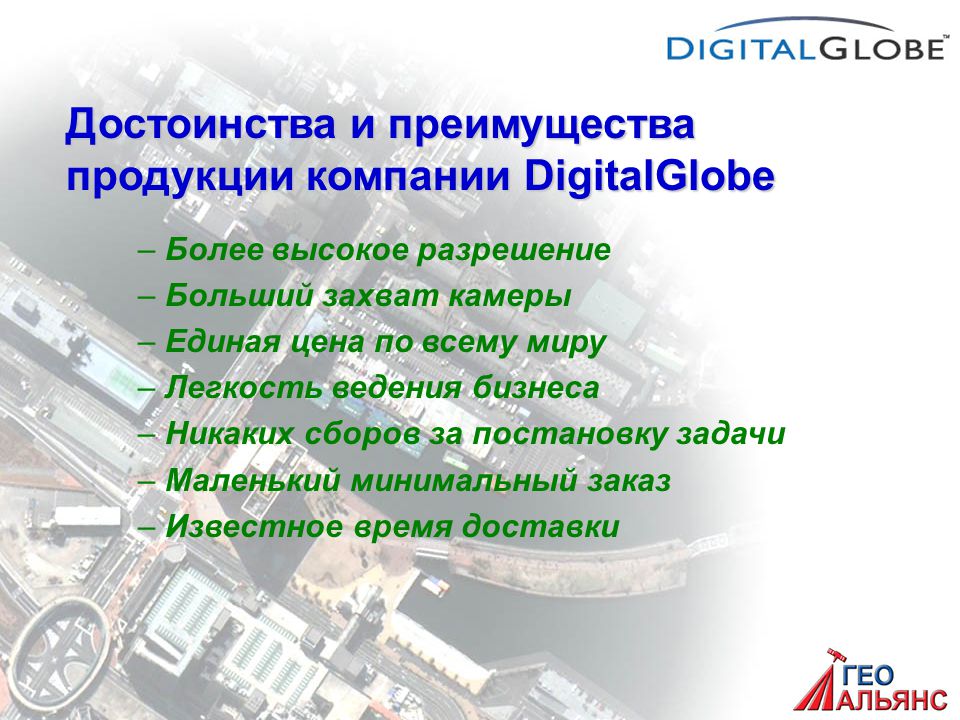

16 Достоинства и преимущества продукции компании DigitalGlobe – – Более высокое разрешение – – Больший захват камеры – – Единая цена по всему миру – – Легкость ведения бизнеса – – Никаких сборов за постановку задачи – – Маленький минимальный заказ – – Известное время доставки

17  Характеристики IKONOS Дата запуска24 сентября 1999г. Динамический диапазон8 или 11 бит Повторное посещение1,5 -3 дня Высота орбиты681 км Восходящий узел10:30 утра Время жизни5 лет Панхроматический режим Разрешение1 метр Спектральный диапазон нм Мультиспектральный режим Разрешение4 метра Спектральный диапазоны нм нм нм нм

18  Уровни продукции Ikonos Георектифицированная продукция Продукция - ГЕО Продукция - ГЕО Орто Комплект Ортоисправленная продукция Standard Ortho ReferenceProPrecision Precision Plus Стереопродукция Ikonos Reference Стерео Precision Стерео Подробное описание вариантов продукции представлено на сайте Гео-Альянс и в комплекте информационных материалов. материалов.

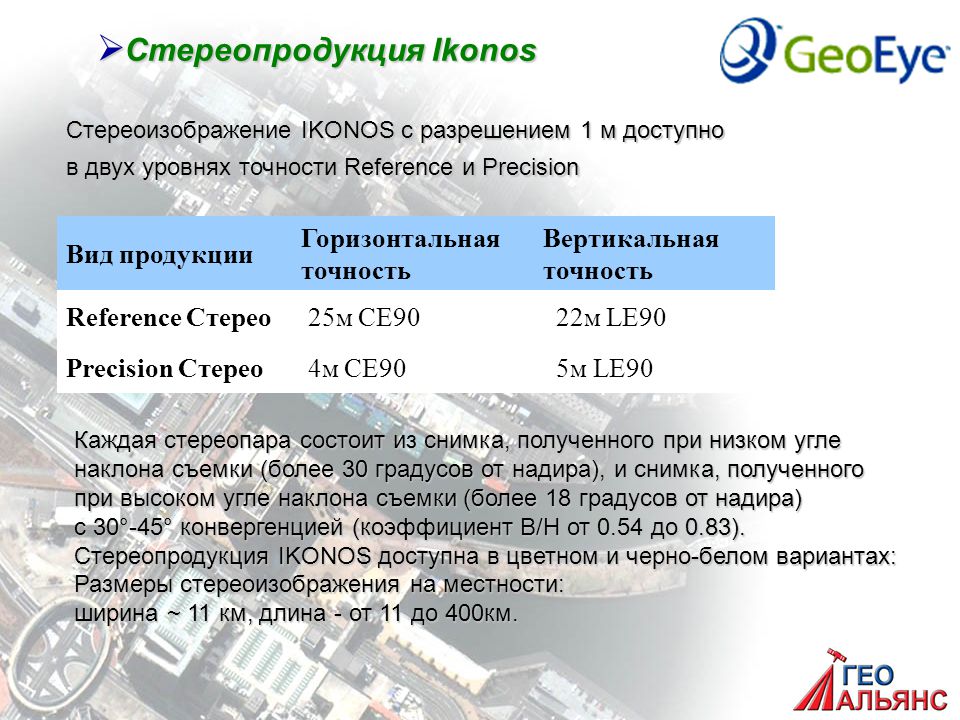

19  Стереопродукция Ikonos Вид продукции Горизонтальная точность Вертикальная точность Reference Стерео 25м CE90 22м LE90 Precision Стерео 4м CE90 5м LE90 Стереоизображение IKONOS с разрешением 1 м доступно в двух уровнях точности Reference и Precision Каждая стереопара состоит из снимка, полученного при низком угле наклона съемки (более 30 градусов от надира), и снимка, полученного при высоком угле наклона съемки (более 18 градусов от надира) с 30°-45° конвергенцией (коэффициент B/H от 0.54 до 0.83). Стереопродукция IKONOS доступна в цветном и черно-белом вариантах: Размеры стереоизображения на местности: ширина ~ 11 км, длина - от 11 до 400км.

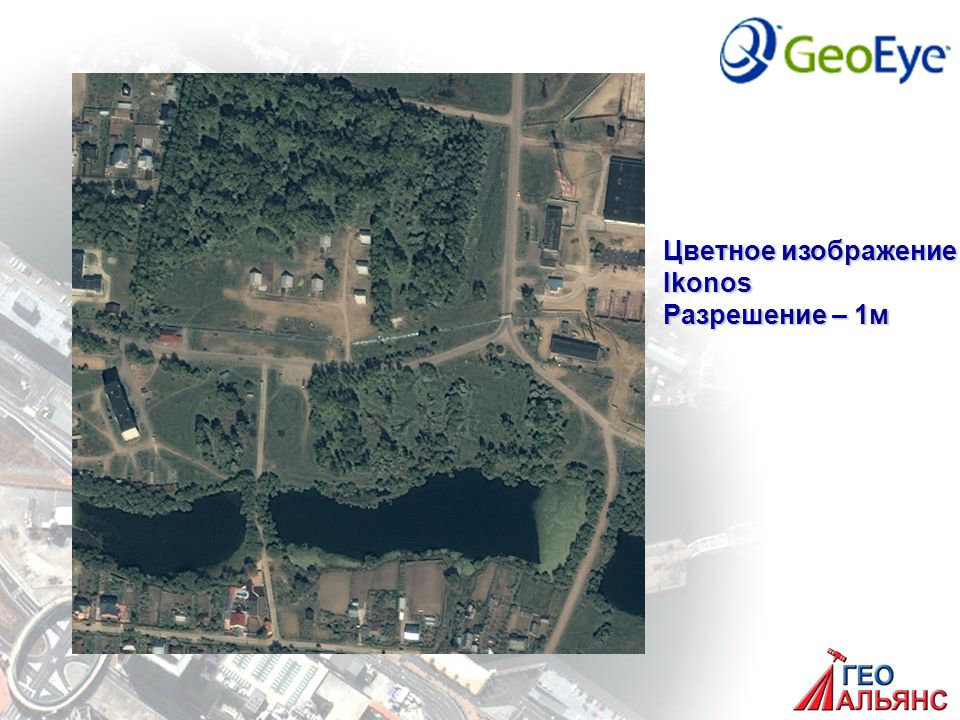

20 Цветное изображение Ikonos Разрешение – 1м

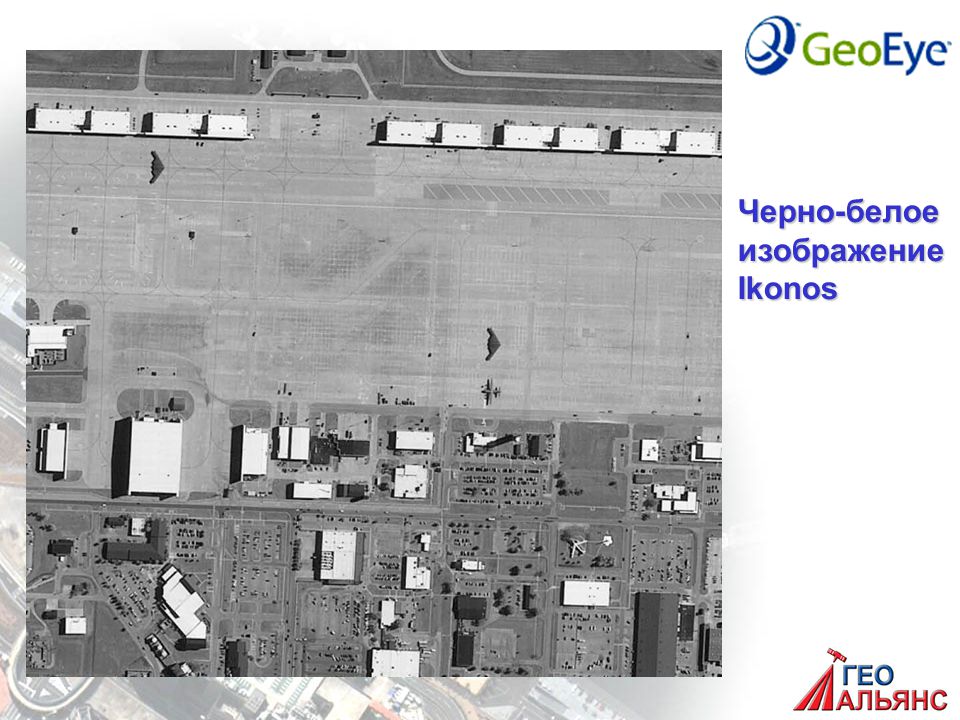

21 Черно-белоеизображениеIkonos

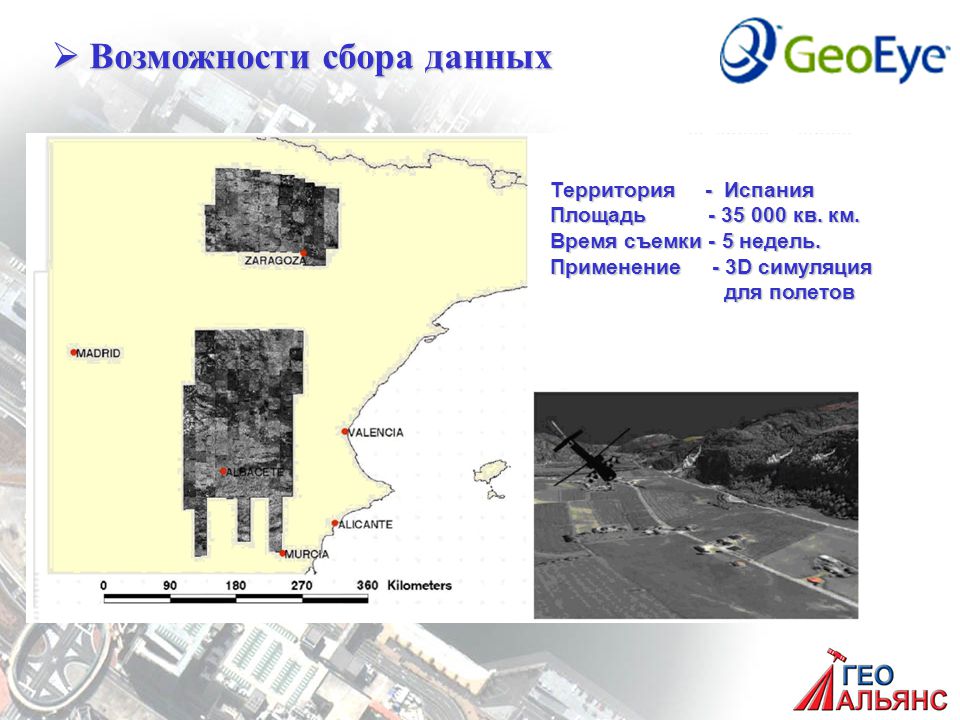

22  Возможности сбора данных Территория - Испания Площадь кв. км. Время съемки - 5 недель. Применение - 3D симуляция для полетов для полетов

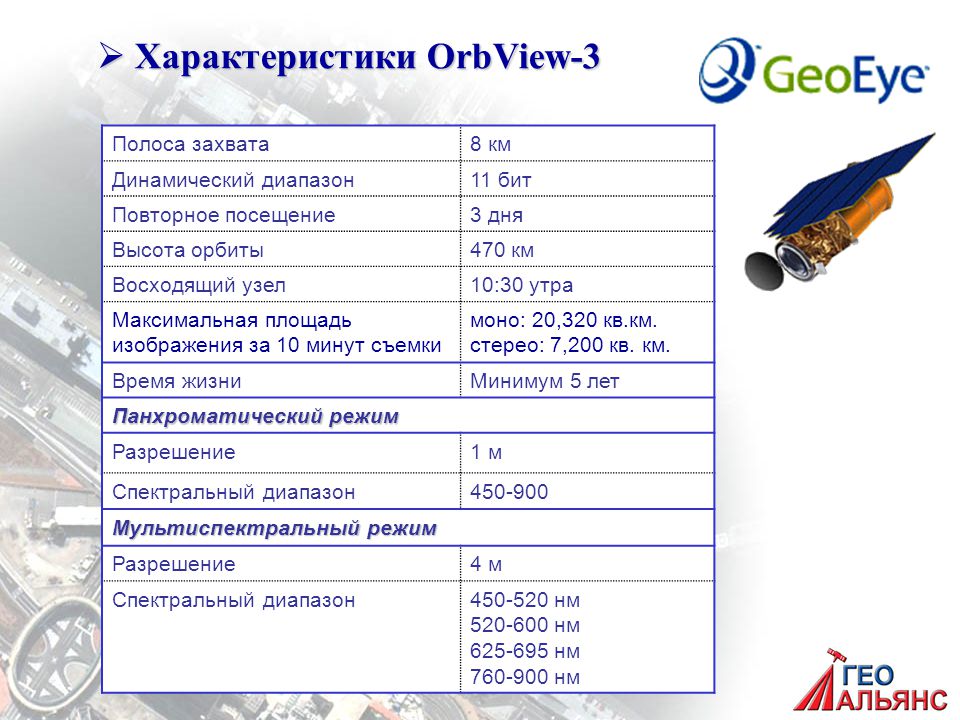

23  Характеристики OrbView-3 Полоса захвата8 км Динамический диапазон11 бит Повторное посещение3 дня Высота орбиты470 км Восходящий узел10:30 утра Максимальная площадь изображения за 10 минут съемки моно: 20,320 кв.км. стерео: 7,200 кв. км. Время жизниМинимум 5 лет Панхроматический режим Разрешение1 м Спектральный диапазон Мультиспектральный режим Разрешение4 м Спектральный диапазон нм нм нм нм

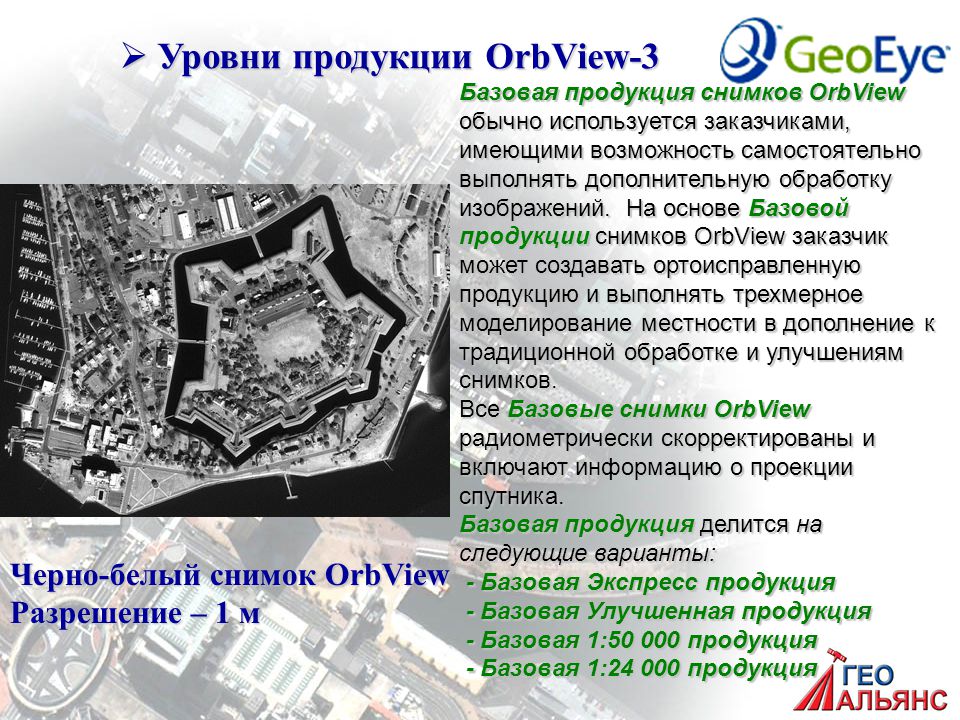

24  Уровни продукции OrbView-3 Базовая продукция снимков OrbView обычно используется заказчиками, имеющими возможность самостоятельно выполнять дополнительную обработку изображений. На основе Базовой продукции снимков OrbView заказчик может создавать ортоисправленную продукцию и выполнять трехмерное моделирование местности в дополнение к традиционной обработке и улучшениям снимков. Все Базовые снимки OrbView радиометрически скорректированы и включают информацию о проекции спутника. Базовая продукция делится на следующие варианты: - Базовая Экспресс продукция - Базовая Экспресс продукция - Базовая Улучшенная продукция - Базовая Улучшенная продукция - Базовая 1: продукция - Базовая 1: продукция - Базовая 1: продукция - Базовая 1: продукция Черно-белый снимок OrbView Разрешение – 1 м

25  Уровни продукции OrbView-3 Продукция ГЕО предназначена для операционных систем, отображающих снимкок в картографической проекции. Все виды ГЕО продукции поставляются на эллипсоиде WGS-84 в проекции UTM. Радиометрическая коррекция идентична коррекции Базовой продукции. В дополнение изобравжение приводится к местной географической проекции по номинальной геодезической высоте. Продукция ГЕО состоит из следующих вариантов: - ГЕО Экспресс продукция - ГЕО Экспресс продукция - ГЕО Улучшенная продукция - ГЕО Улучшенная продукция - ГЕО 1: продукция - ГЕО 1: продукция - ГЕО 1: продукция - ГЕО 1: продукция Цветной снимок OrbView Разрешение – 4м

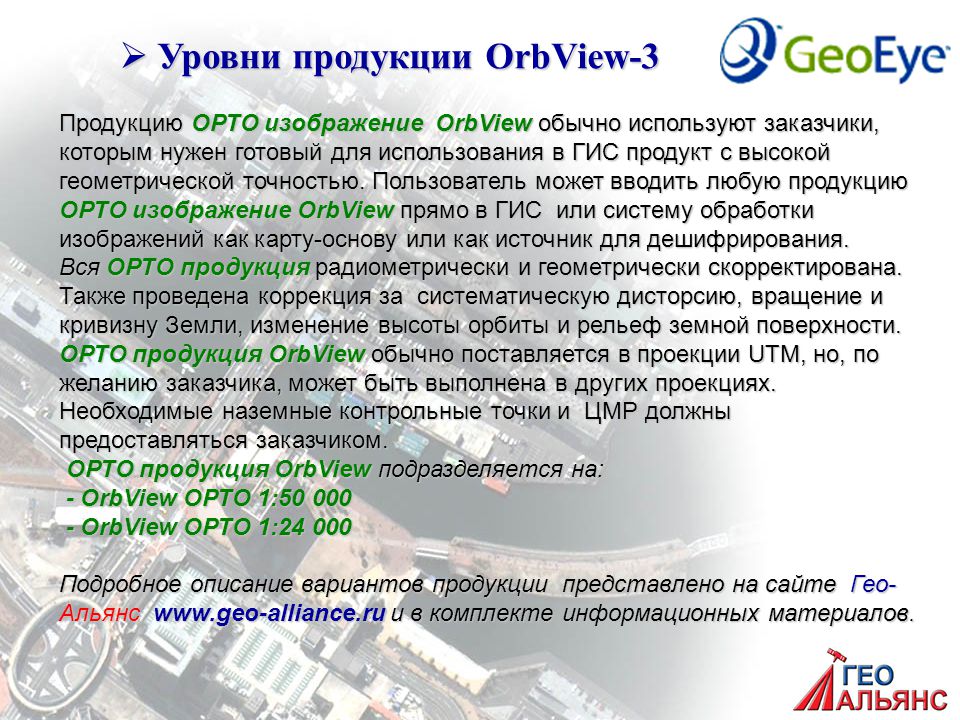

26  Уровни продукции OrbView-3 Продукцию ОРТО изображение OrbView обычно используют заказчики, которым нужен готовый для использования в ГИС продукт с высокой геометрической точностью. Пользователь может вводить любую продукцию ОРТО изображение OrbView прямо в ГИС или систему обработки изображений как карту-основу или как источник для дешифрирования. Вся ОРТО продукция радиометрически и геометрически скорректирована. Также проведена коррекция за систематическую дисторсию, вращение и кривизну Земли, изменение высоты орбиты и рельеф земной поверхности. ОРТО продукция OrbView обычно поставляется в проекции UTM, но, по желанию заказчика, может быть выполнена в других проекциях. Необходимые наземные контрольные точки и ЦМР должны предоставляться заказчиком. ОРТО продукция OrbView подразделяется на: ОРТО продукция OrbView подразделяется на: - OrbView ОРТО 1: OrbView ОРТО 1: OrbView ОРТО 1: OrbView ОРТО 1: Подробное описание вариантов продукции представлено на сайте Гео- Альянс и в комплекте информационных материалов.

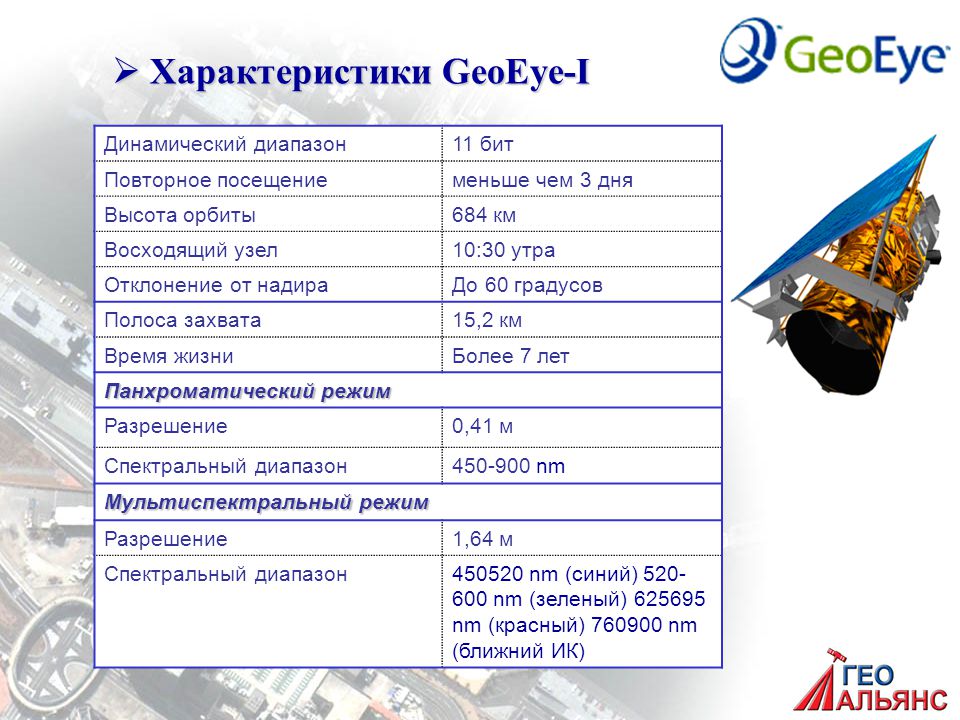

27  Характеристики GeoEye-I Динамический диапазон11 бит Повторное посещениеменьше чем 3 дня Высота орбиты684 км Восходящий узел10:30 утра Отклонение от надираДо 60 градусов Полоса захвата15,2 км Время жизниБолее 7 лет Панхроматический режим Разрешение0,41 м Спектральный диапазон nm Мультиспектральный режим Разрешение1,64 м Спектральный диапазон450­520 nm (синий) 520­ 600 nm (зеленый) 625­695 nm (красный) 760­900 nm (ближний ИК)

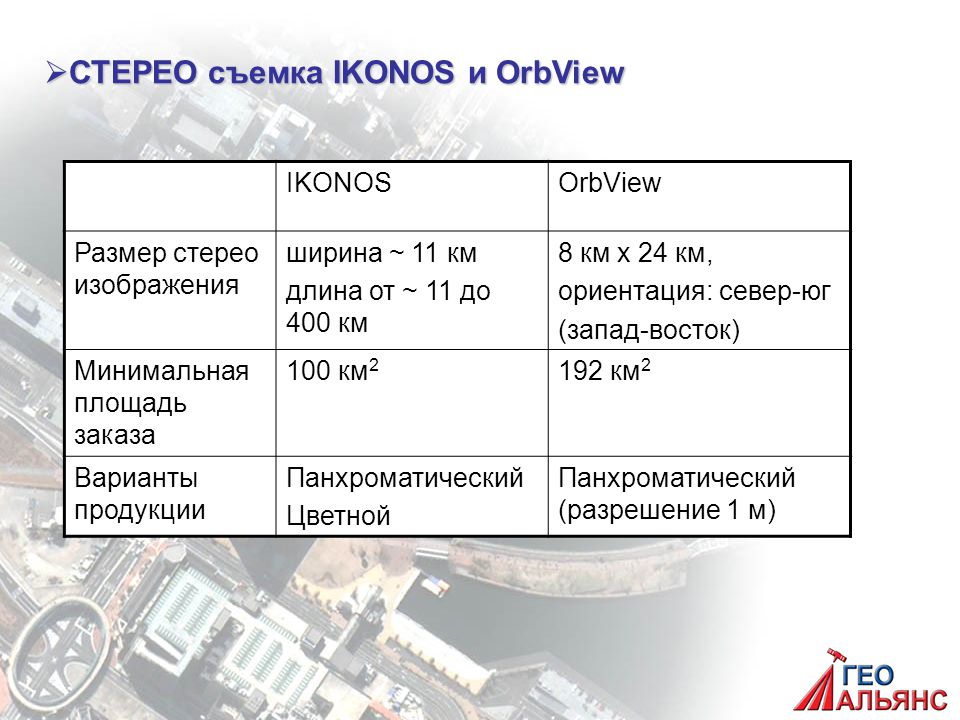

28  СТЕРЕО съемка IKONOS и OrbView IKONOSOrbView Размер стерео изображения ширина ~ 11 км длина от ~ 11 до 400 км 8 км х 24 км, ориентация: север-юг (запад-восток) Минимальная площадь заказа 100 км км 2 Варианты продукции Панхроматический Цветной Панхроматический (разрешение 1 м)

29  Сравнительные характеристики данных Название спутника Полоса захвата РазрешениеПлощадь заказа панхроммультиспектрархивновая съемка QuickBird16.6 км0.61 м2.44 м 25 км 2 64 км 2 IKONOS11 км1 м4 м км км 2 OrbView8 км1 м4 м 64 км км 2 QuickBirdIKONOSOrbView максимальный сбор за год ~ 70 млн. км 2 ~ 26 млн. км 2 ~ 14 млн. км 2 Таблица 1 Таблица 2

30 Партнеры по программному обеспечению Работа с основными поставщиками software гарантирует, что ваши данные совместимы с их программами Формат изображения Разрядность Модель камеры Наши заказчики могут использовать программное обеспечение по своему выбору

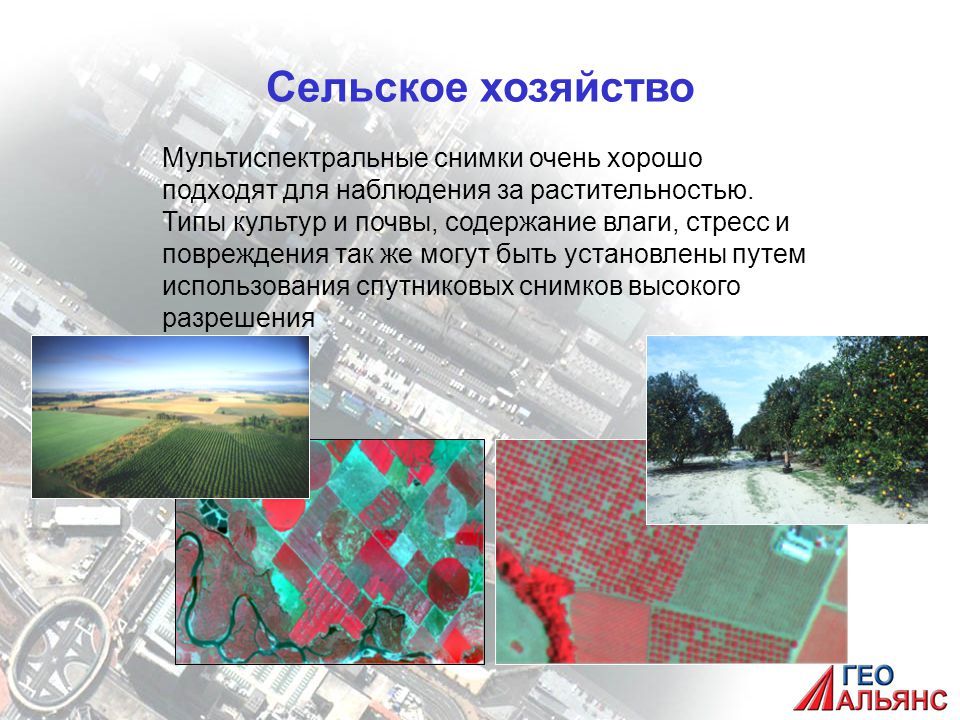

31 Сельское хозяйство Мультиспектральные снимки очень хорошо подходят для наблюдения за растительностью. Типы культур и почвы, содержание влаги, стресс и повреждения так же могут быть установлены путем использования спутниковых снимков высокого разрешения

32 Картографирование Снимки высокого разрешения предоставляют беспрецедентную возможность создавать точные, сравнительно недорогие карты на целые страны, включая районы, ранее не доступные из-за рельефа.

33 Окружающая среда Мониторинг и оценка состояния окружающей среды могут выполняться с помощью спутниковых снимков

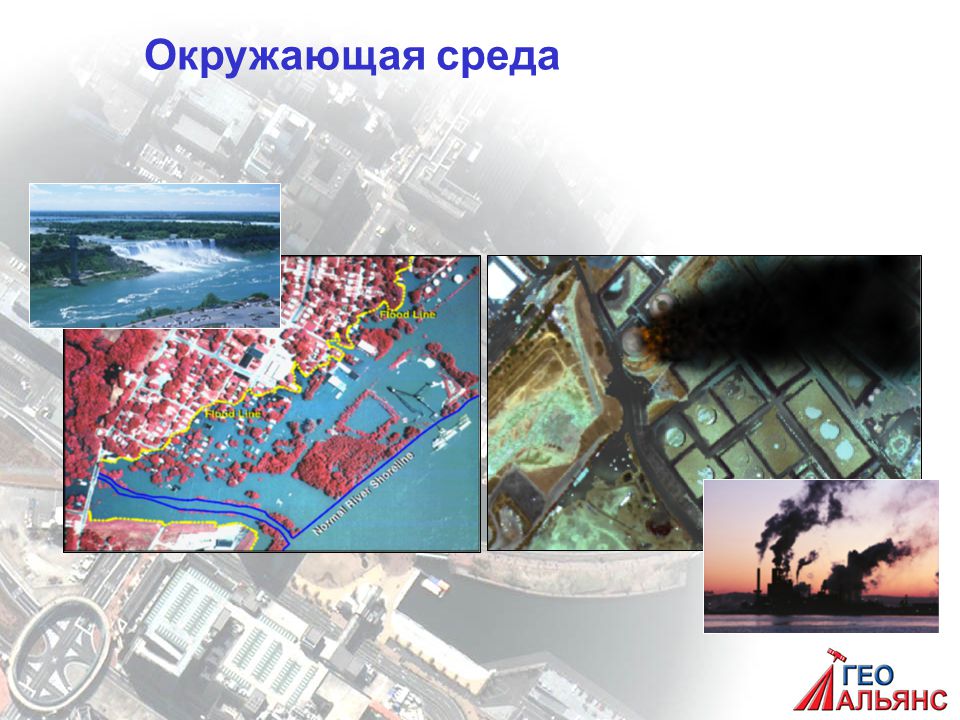

34 Окружающая среда

35 Лесное хозяйство От лесных пожаров до незаконных вырубок, снимки высокого разрешения могут стать важным средством в рутинном мониторинге, средством оценки ущерба и получения взысканий с виновных.

36 Оборона/Разведка Спутниковые снимки могут стать эффективным средством надзора и планирования.

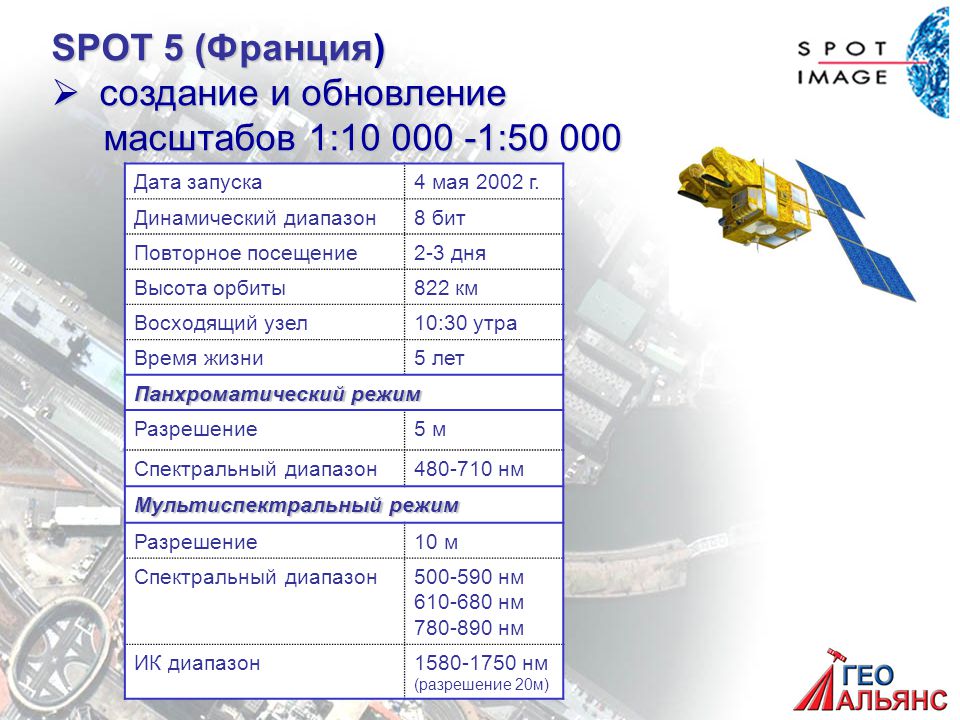

37 SPOT 5 (Франция)  создание и обновление масштабов 1: : масштабов 1: : Дата запуска4 мая 2002 г. Динамический диапазон8 бит Повторное посещение2-3 дня Высота орбиты822 км Восходящий узел10:30 утра Время жизни5 лет Панхроматический режим Разрешение5 м Спектральный диапазон нм Мультиспектральный режим Разрешение10 м Спектральный диапазон нм нм нм ИК диапазон нм (разрешение 20м)

38   Уровни продукции SPOT Продукция SPOT Scene изображение с уровнем обработки 1А изображение с уровнем обработки 1В изображение с уровнем обработки 2А Изображения Spot Scene могут быть заказаны целым кадром (60 х 60 км) или по частям (10-метровые цветные, 5- и 2,5- метровые черно-белые изображения): 1/2 кадра (~ 42 x 42 км), 1/4 кадра (~ 30 х 30км), 1/8 кадра (~ 21 х 21км). Продукция SPOT View изображение с уровнем обработки 2B (Presision) изображение уровня 3 (Ortho) Изображения Spot View могут быть заказаны целым кадром (60 x 60 км) или в стандартных листах форматом: 30‘ х 30’ (~ 54 х 54км), 15’ х 15’ (~ 27 х 27км), 7’30 х 7’30 (~ 13 х 13км).

39 Spot Scene Spot View 1А1В2А 2B (Psecision) 3 (Ortho) (с использова- нием DEM) (с использова нием GCP) Из 3D справоч- ника Из других источников 2.5 метровые цветные Spot 550м- 30 м15 м30 м 2.5 метровые ч/бSpot 550м 30 м15 м30 м 5 метровые цветныеSpot 550м- 30 м15 м30 м 5 метровые ч/бSpot 550м 30 м15 м30 м Spot 550м 30 м15 м30 м 10метровые цветныеSpot 4350м 30 м15 м30 м Spot м15 м30 м 10 метровые ч/бSpot м 30 м15 м30 м 20метровые цветныеSpot м 30 м15 м30 м   Уровни обработки и точность местоположения данных SPOT

40 СпутникСпектральные каналыРазмер пикселя на местности (метры) Спектральные диапазоны Панхроматический2.5 или 5(микроны) B1: зеленый – 0.71 μm Spot 5B2: красный – 0.59 μm B3: ближний ИК – 0.68 μm B4: коротковолновый ИК (SWIR) – 0.89 μm Панхроматический – 0.75 μm ( моноспектральный) – 0.68 μm Spot 4B1: зеленый – 0.59 μm B2: красный – 0.68 μm B3: ближний ИК – 0.89 μm B4: коротковолновый ИК (SWIR) – 1.75 μm Spot 1Панхроматический – 0.73 μm Spot 2B1: зеленый – 0.59 μm Spot 3B2: красный – 0.68 μm   Разрешение и спектральные характеристики SPOT

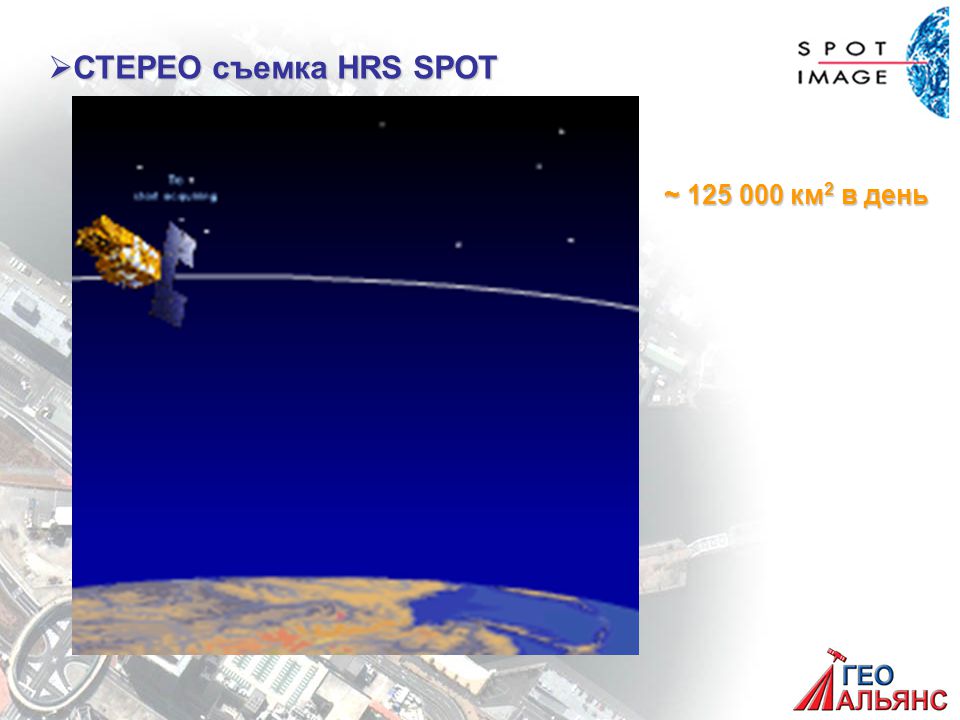

41  СТЕРЕО съемка HRS SPOT ~ км 2 в день

42 Полученные тайлы Покрытие HRS хорошего качества   Покрытие HRS территории РФ По всему миру : км² данных HRS хорошего качества

43   Справочник 3D (Reference 3D)

44 Сопроводительная информацияСлой ортоизображений Слой ЦМР (DTED2)   Справочник 3D: три информационных слоя

45 SPOT5 : разрешение 2.5 м (цветной вариант) г. Уагадугу

46 SPOT5 : разрешение 5 м (цветной вариант)

47  Landsat (США), ASTER (Япония)- создание и обновление картографической продукции масштабов 1 : : : :

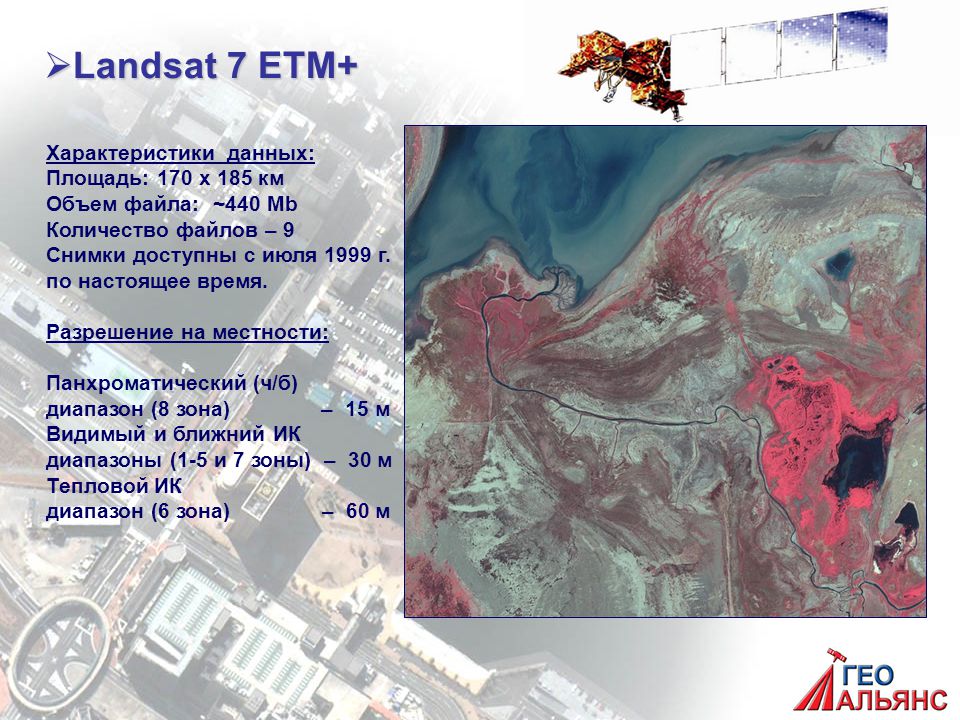

48  Landsat 7 ETM+ Характеристики данных: Площадь: 170 х 185 км Объем файла: ~440 Mb Количество файлов – 9 Снимки доступны с июля 1999 г. по настоящее время. Разрешение на местности: Панхроматический (ч/б) диапазон (8 зона) – 15 м Видимый и ближний ИК диапазоны (1-5 и 7 зоны) – 30 м Тепловой ИК диапазон (6 зона) – 60 м

49  Landsat 7 ЕТМ+ Номер зоны Спектральный диапазон (микроны) Разрешени е на местности (метры) Размер колонок Размер строк Разряднос ть 1.45 до бит до бит 3.63 до бит 4.75 до бит до бит 6L (малый коэфф. усиления) до бит 6H (высокий коэфф. усиления) до бит до бит 8.52 до бит

50 Характеристики данных: Площадь: ~ 60х60 км. Снимки доступны с 8 марта 2000 г. по настоящее время Размеры изображения: Размер файла: VNIR: 4200 rows x 4980 columns VNIR (1,2,3N) байт VNIR(3B): 4600 rows x 4980 column VNIR (3B) байт SWIR: 2100 rows х 2490 columns SWIR (4-9) байт TIR: 700 rows x 830 columns TIR (10-14) байт Всего = 118 Мегабайт Разрешение на местности: VNIR = 15 м, SWIR = 30 м, TIR = 90 м. Universal Transverse Mercator (UTM) Спектральные каналы /диапазоны (  m) VNIR - 15 м (видимый и ближний ИК) SWIR -30 м (коротковолновый ИК) TIR - 90 м (тепловой ИК) band 1 band 2 band 3N band 3B band 4 band 5 band 6 band 7 band 8 band 9 band 10 band 11 band 12 band 13 band  Сенсор ASTER на борту TERRA

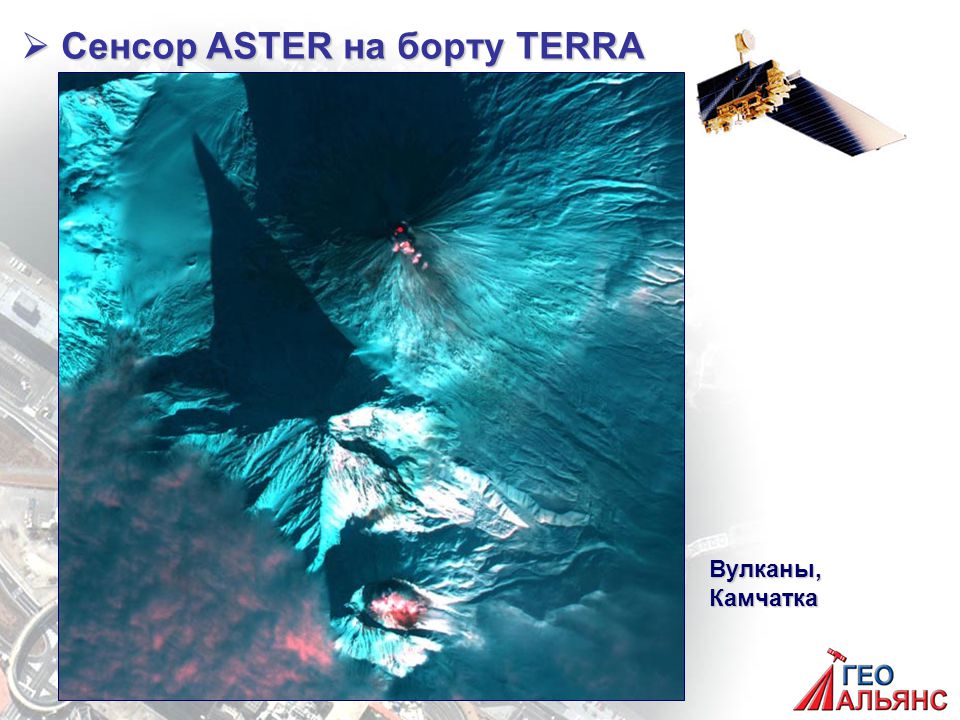

51 Вулканы,Камчатка

52   Привязка снимков по опорным GPS/GCP точкам   Создание цифровых моделей рельефа (ЦМР) по результатам стереосъемки   Ортотрансформирование изображений   Цветовая коррекция изображений   Широкоформатная печать  На основе предлагаемых космических снимков, ГЕО-АЛЬЯНС космических снимков, ГЕО-АЛЬЯНС выполняет следующие виды работ: выполняет следующие виды работ:

53 ГЕО-АЛЬЯНС тел. +7 (495) т/ф +7 (495) Москва ГСП-3, А-80, Волоколамское ш., 4
