1 图样综合表达训练 模块四:

2 6-1-1 第一节 视图 题目提示返回 1. 画出机件的其余三个基本视图。 第六章 机件的常用图样画法

3 6-1-2 第一节 视图 题目提示返回 2. 作 A 向斜视图。 第六章 机件的常用图样画法

4 6-1-3 第一节 视图 题目提示返回 3. 根据立体图,作 A 向斜视图和 B 向局部试图。 第六章 机件的常用图样画法

5 6-1-4 第一节 视图 题目提示返回 4. 作 A 向局部视图。 第六章 机件的常用图样画法

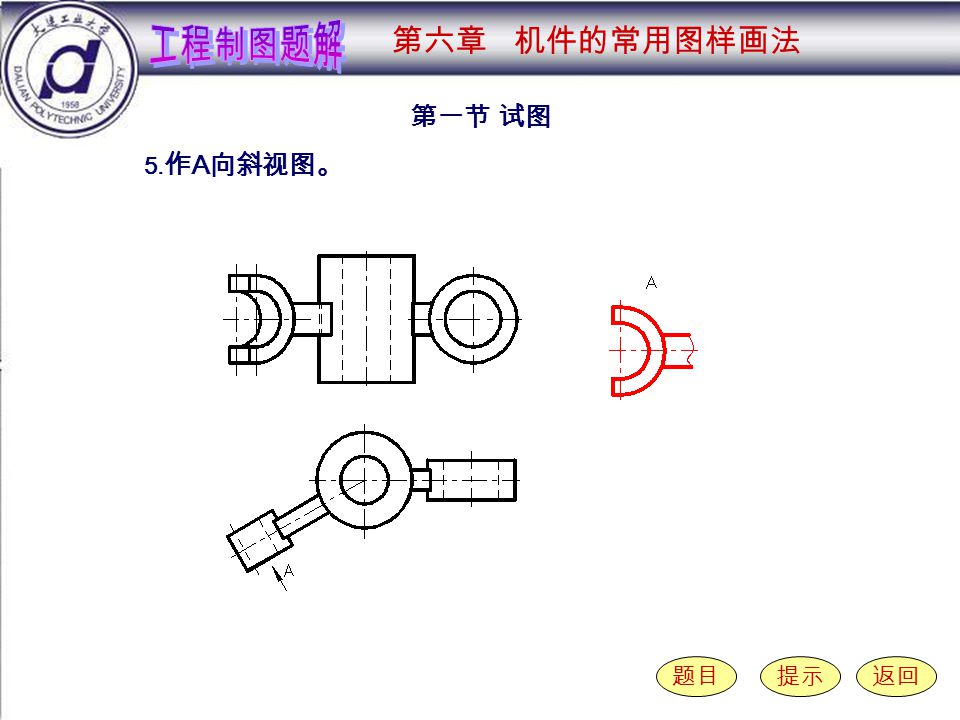

6 6-1-5 第一节 试图 题目提示返回 5. 作 A 向斜视图。 第六章 机件的常用图样画法

7 6-2-1 第二节 第三角投影 题目提示返回 1. 用第三角投影补画出机件的其余三个基本试图 。 第六章 机件的常用图样画法

8 6-3-1 ( 1-3 ) 第三节 剖视图 题目提示返回 1. 补全剖视图中所缺的漏线。 第六章 机件的常用图样画法

9 6-3-1 ( 4-5 ) 第三节 剖视图 题目提示返回 1. 补全剖视图中所缺的漏线。 第六章 机件的常用图样画法

10 6-3-2 第三节 剖视图 题目提示返回 2. 在指定位置把主视图画成全剖视图视图。 第六章 机件的常用图样画法

11 6-3-3 第三节 剖视图 题目提示返回 3. 在指定位置把主视图画成全剖试图。 第六章 机件的常用图样画法

12 6-3-4 ( 1 ) 第三节 剖视图 题目提示返回 4. 补全剖视图中所缺的漏线。 第六章 机件的常用图样画法 (1)(1)

13 6-3-4 ( 2 ) 第三节 剖视图 题目提示返回 4. 补全剖视图中所缺的漏线。 第六章 机件的常用图样画法 (2)(2)

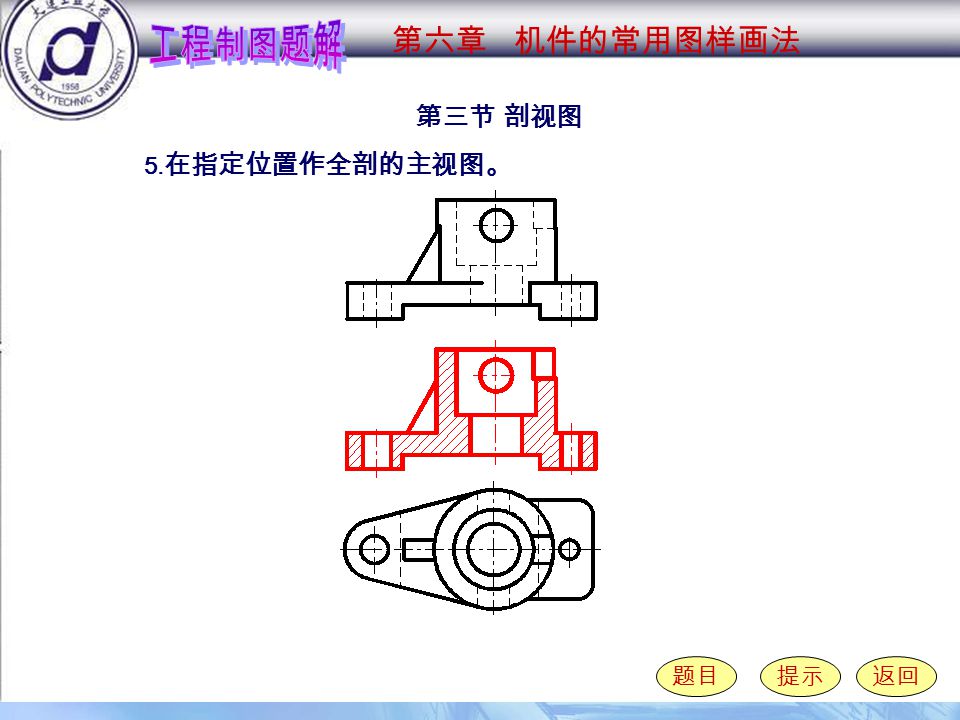

14 6-3-5 第三节 剖视图 题目提示返回 5. 在指定位置作全剖的主视图。 第六章 机件的常用图样画法

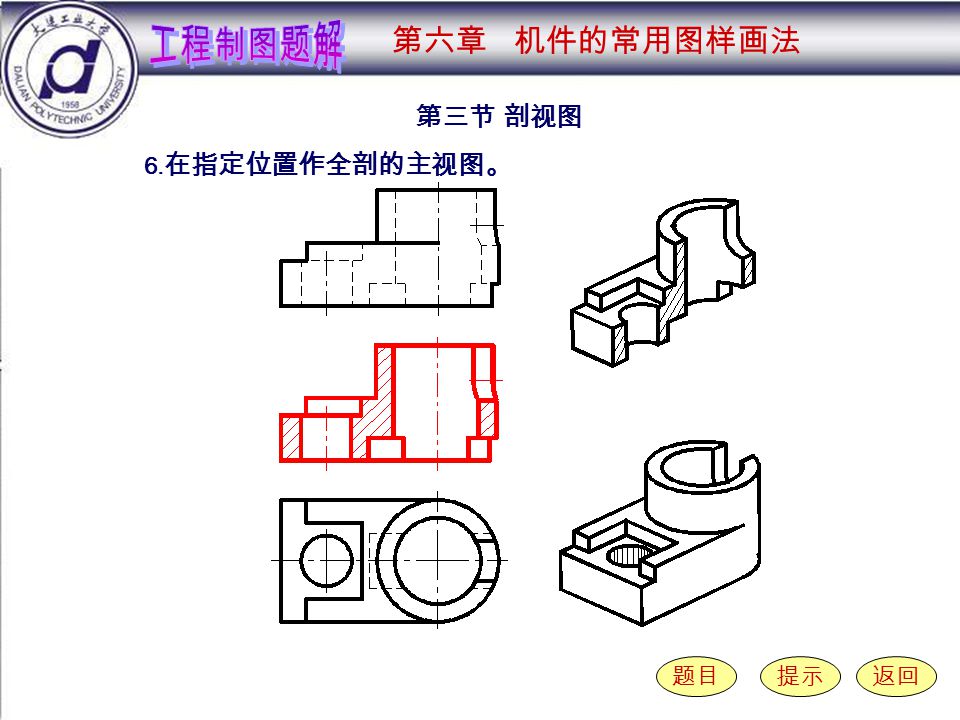

15 6-3-6 第三节 剖视图 题目提示返回 6. 在指定位置作全剖的主视图。 第六章 机件的常用图样画法

16 6-3-7 第三节 剖视图 题目提示返回 7. 在指定位置作全剖的主视图及半剖的左视图。 第六章 机件的常用图样画法

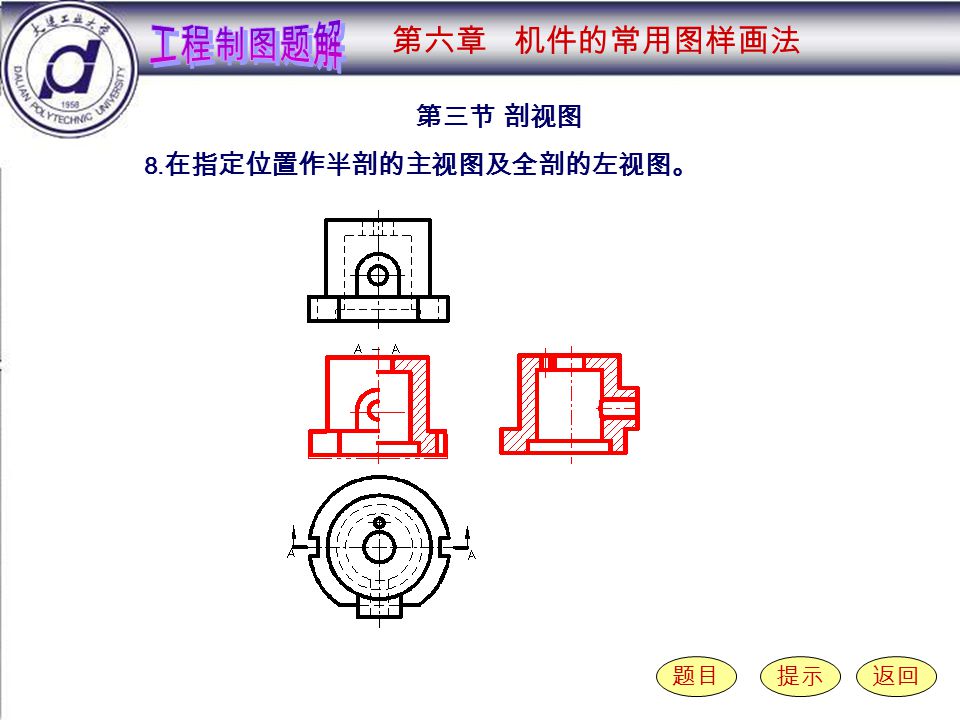

17 6-3-8 第三节 剖视图 题目提示返回 8. 在指定位置作半剖的主视图及全剖的左视图。 第六章 机件的常用图样画法

18 第三节 剖视图 题目提示返回 9. 在指定位置作半剖的主视图及半剖的俯视图。 第六章 机件的常用图样画法 6-3-9

19 第三节 剖视图 题目提示返回 10. 在指定位置作半剖的主视图及全剖的左视图。 第六章 机件的常用图样画法

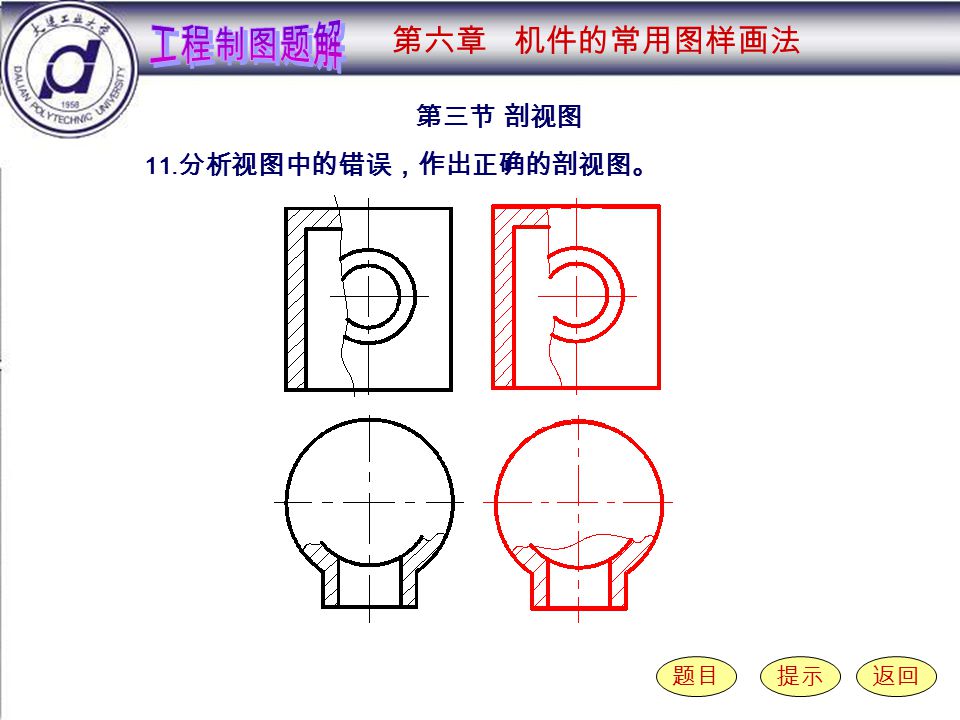

20 第三节 剖视图 题目提示返回 11. 分析视图中的错误,作出正确的剖视图。 第六章 机件的常用图样画法

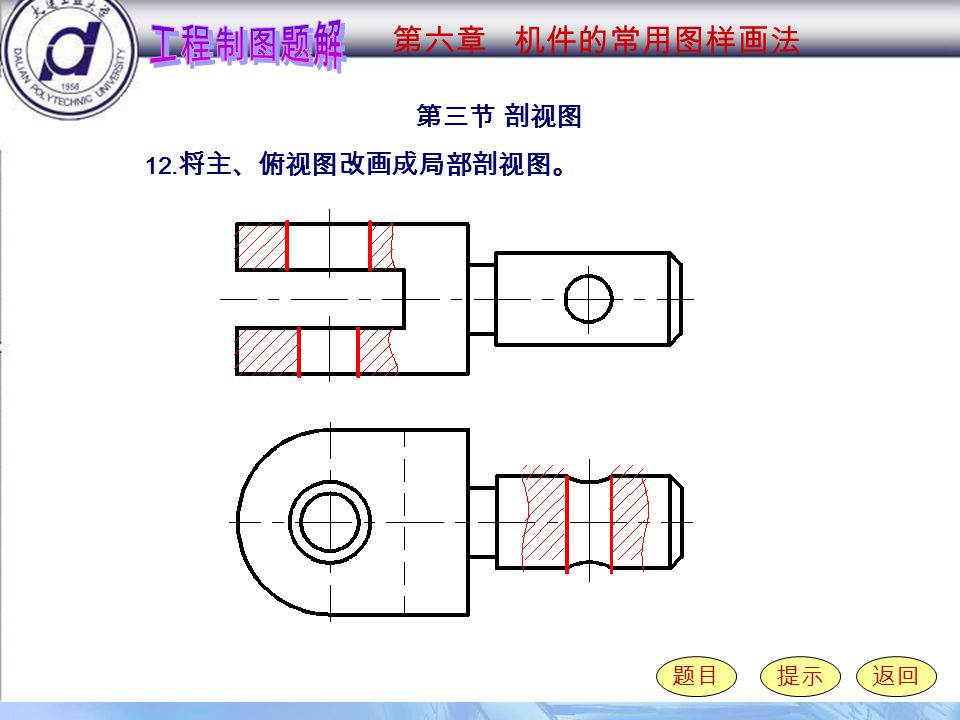

21 第三节 剖视图 题目提示返回 12. 将主、俯视图改画成局部剖视图。 第六章 机件的常用图样画法

22 第三节 剖视图 题目提示返回 13. 在指定位置将主、俯视图画成局部剖视图。 第六章 机件的常用图样画法

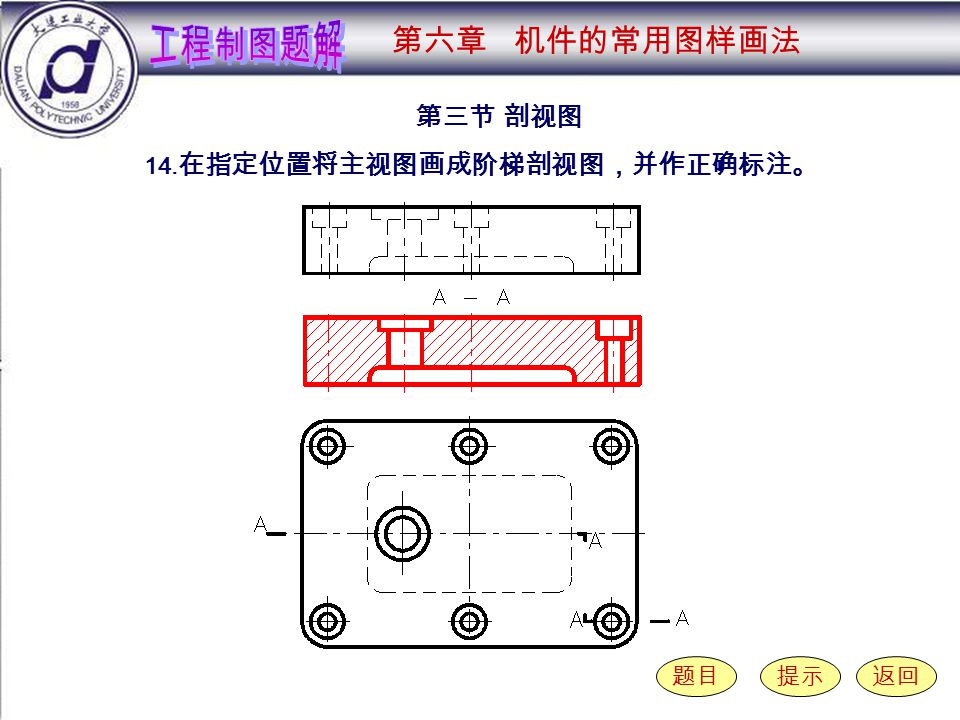

23 第三节 剖视图 题目提示返回 14. 在指定位置将主视图画成阶梯剖视图,并作正确标注。 第六章 机件的常用图样画法

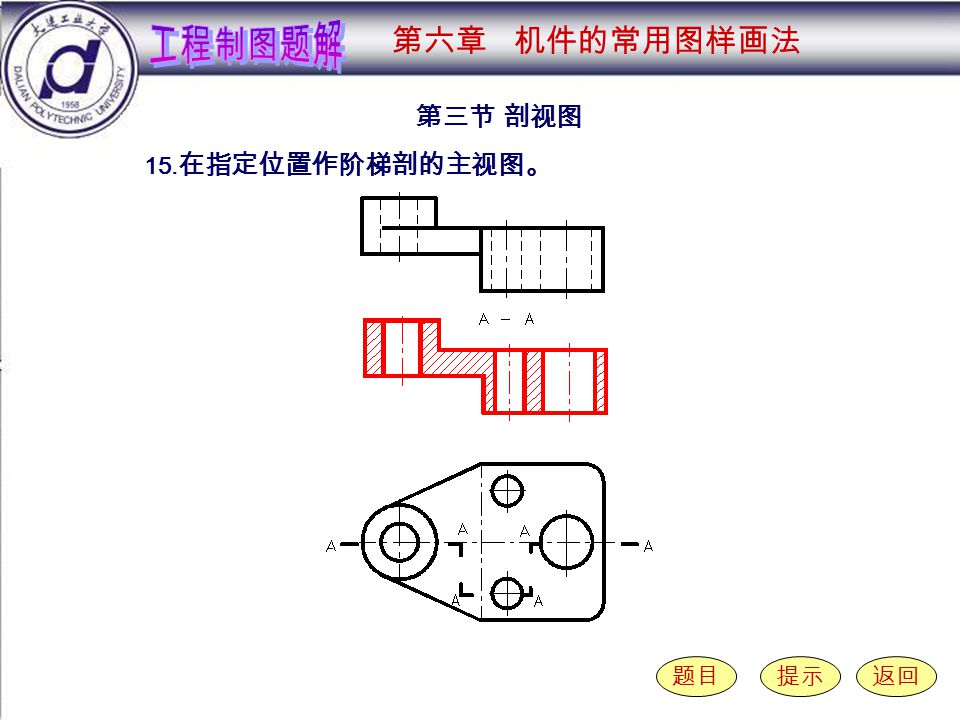

24 第三节 剖视图 题目提示返回 15. 在指定位置作阶梯剖的主视图。 第六章 机件的常用图样画法

25 第三节 剖视图 题目提示返回 16. 在指定位置降俯视图画成旋转剖视图,并作正确标注。 第六章 机件的常用图样画法

26 第三节 剖视图 题目提示返回 17. 在指定位置将主视图画成旋转剖视图,并作正确标注。 第六章 机件的常用图样画法

27 第三节 剖视图 题目提示返回 18. 在指定位置作 A-A 剖视图。 第六章 机件的常用图样画法

28 第三节 剖视图 题目提示返回 19. 在指定位置作 A-A 复合剖视图。 第六章 机件的常用图样画法

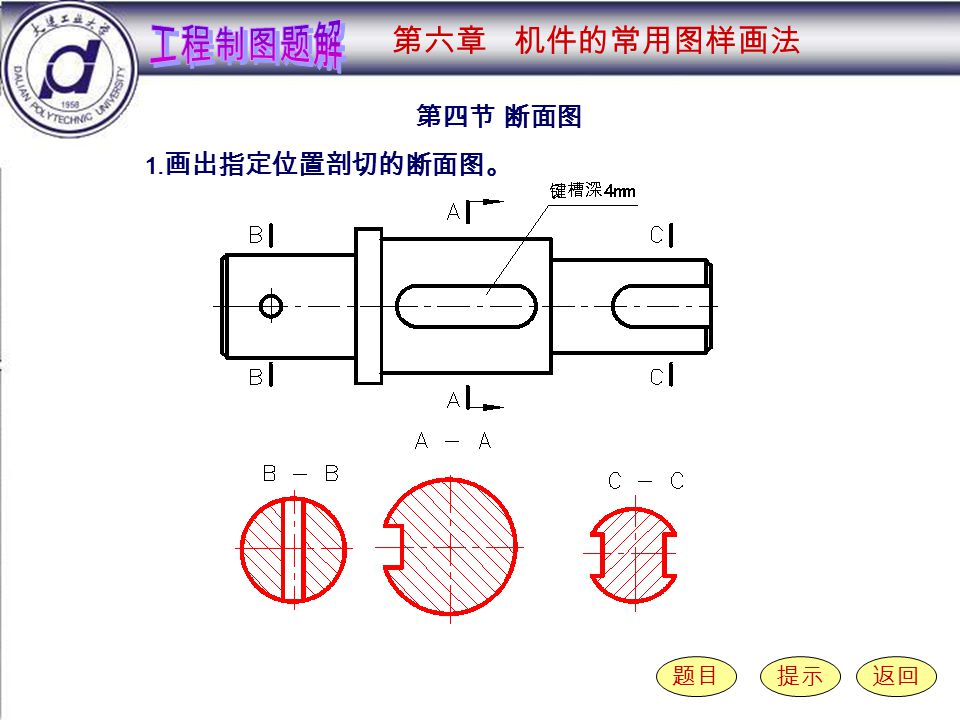

29 6-4-1 第四节 断面图 题目提示返回 1. 画出指定位置剖切的断面图。 第六章 机件的常用图样画法

30 6-4-2 第四节 断面图 题目提示返回 2. 画出指定位置剖切的断面图。 第六章 机件的常用图样画法

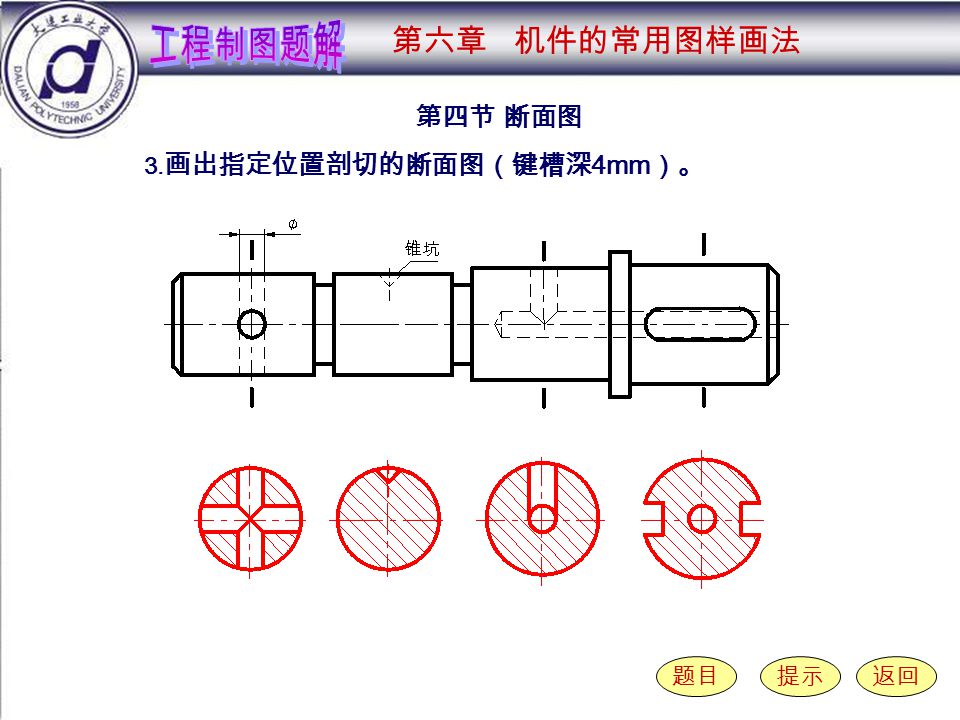

31 6-4-3 第四节 断面图 题目提示返回 3. 画出指定位置剖切的断面图(键槽深 4mm )。 第六章 机件的常用图样画法

32 6-4-4 第四节 断面图 题目提示返回 4. 找出支架中断面图画法的错误,并在右侧的视图中画出正 确的移出断面图和重合断面图。 第六章 机件的常用图样画法

33 6-5-5 第五节 综合应用大作业 题目提示返回 1. 根据所给视图选用适当的表达方法,正确、完整、清晰、简 练地表达机件的结构,并标注尺寸(比例:采用 1 ︰ 1 )。 第六章 机件的常用图样画法
