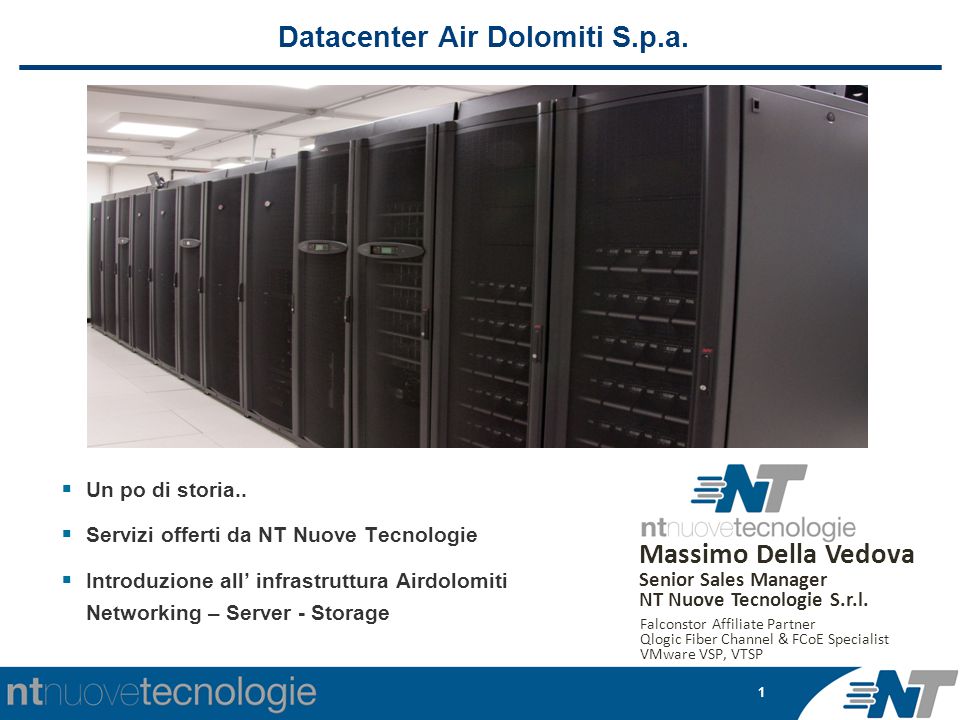

1 1 Datacenter Air Dolomiti S.p.a.  Un po di storia..  Servizi offerti da NT Nuove Tecnologie  Introduzione all’ infrastruttura Airdolomiti Networking – Server - Storage Massimo Della Vedova Senior Sales Manager NT Nuove Tecnologie S.r.l. Falconstor Affiliate Partner Qlogic Fiber Channel & FCoE Specialist VMware VSP, VTSP

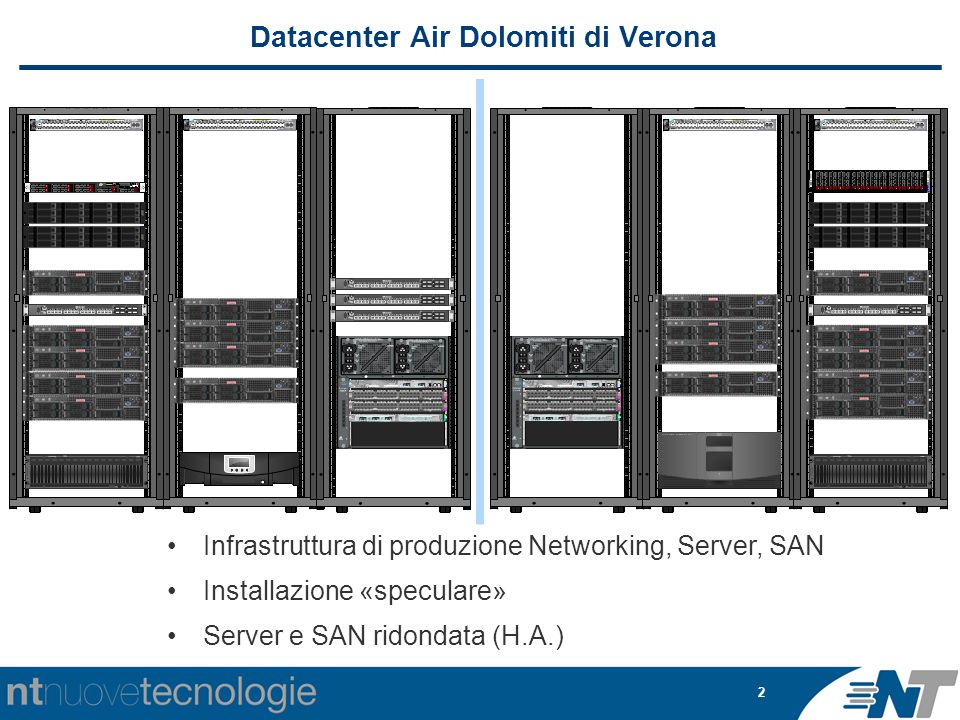

2 2 Datacenter Air Dolomiti di Verona Infrastruttura di produzione Networking, Server, SAN Installazione «speculare» Server e SAN ridondata (H.A.)

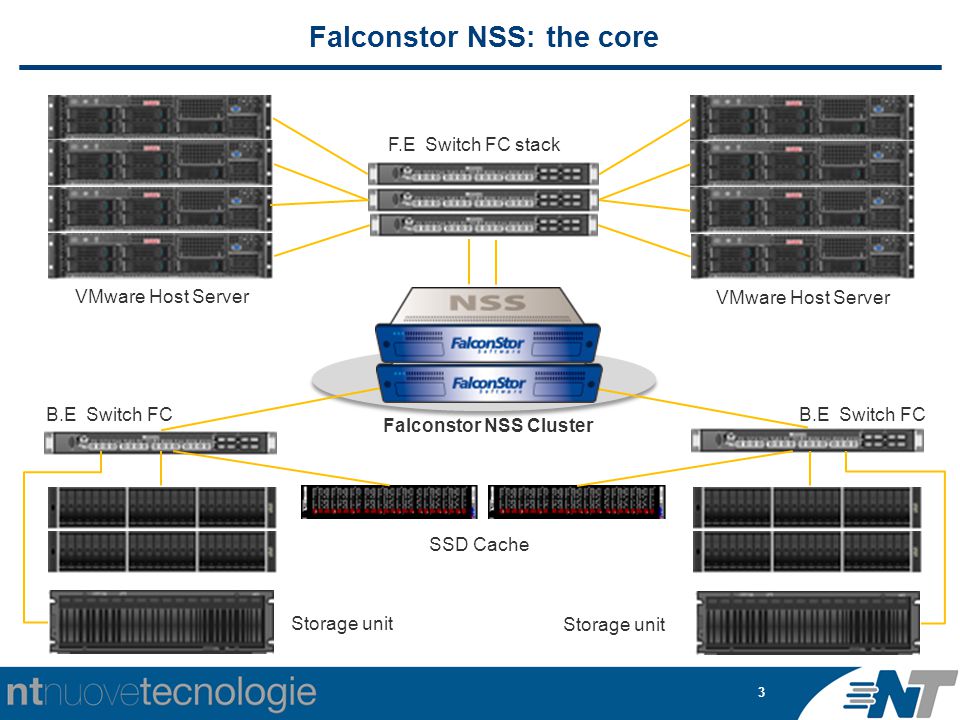

3 3 Falconstor NSS: the core VMware Host Server F.E Switch FC stack B.E Switch FC SSD Cache Storage unit Falconstor NSS Cluster

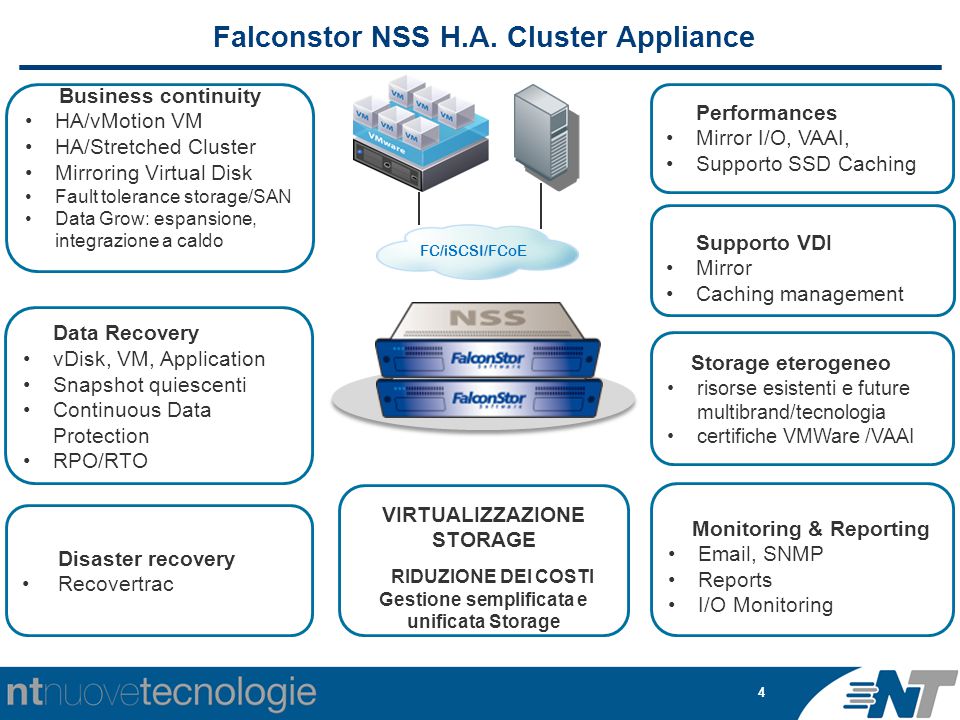

4 4 Falconstor NSS H.A. Cluster Appliance Performances Mirror I/O, VAAI, Supporto SSD Caching Storage eterogeneo risorse esistenti e future multibrand/tecnologia certifiche VMWare /VAAI Business continuity HA/vMotion VM HA/Stretched Cluster Mirroring Virtual Disk Fault tolerance storage/SAN Data Grow: espansione, integrazione a caldo Supporto VDI Mirror Caching management Data Recovery vDisk, VM, Application Snapshot quiescenti Continuous Data Protection RPO/RTO Disaster recovery Recovertrac Monitoring & Reporting , SNMP Reports I/O Monitoring VIRTUALIZZAZIONE STORAGE RIDUZIONE DEI COSTI Gestione semplificata e unificata Storage FC/iSCSI/FCoE

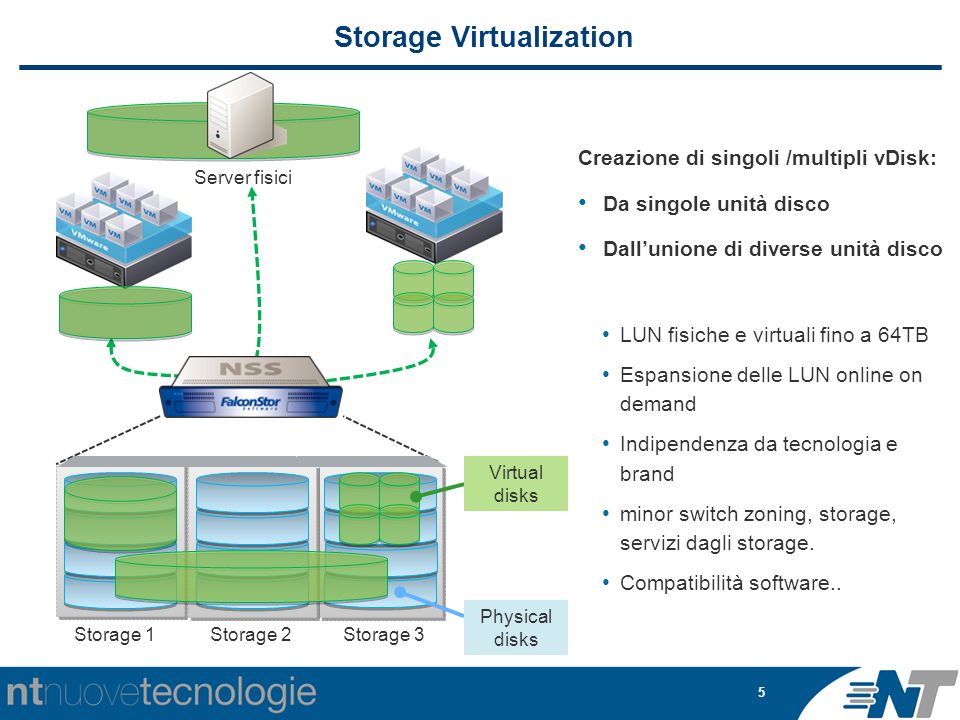

5 5 Storage Virtualization Creazione di singoli /multipli vDisk: Da singole unità disco Dall’unione di diverse unità disco LUN fisiche e virtuali fino a 64TB Espansione delle LUN online on demand Indipendenza da tecnologia e brand minor switch zoning, storage, servizi dagli storage. Compatibilità software.. Virtual disks Physical disks Storage 1Storage 2 Storage 3 Server fisici

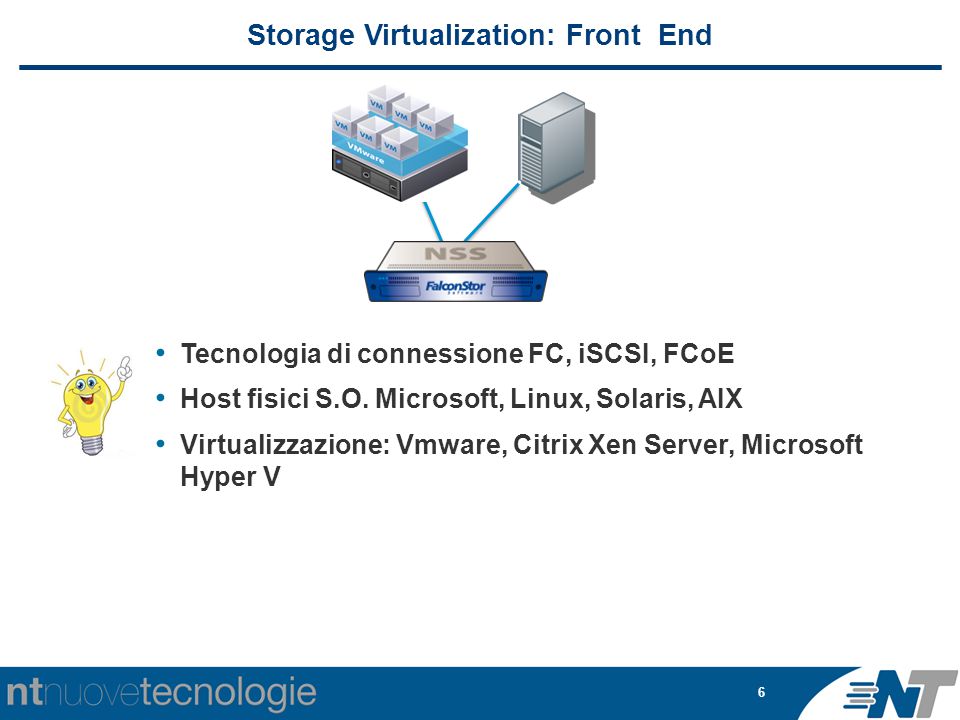

6 6 Tecnologia di connessione FC, iSCSI, FCoE Host fisici S.O. Microsoft, Linux, Solaris, AIX Virtualizzazione: Vmware, Citrix Xen Server, Microsoft Hyper V Storage Virtualization: Front End

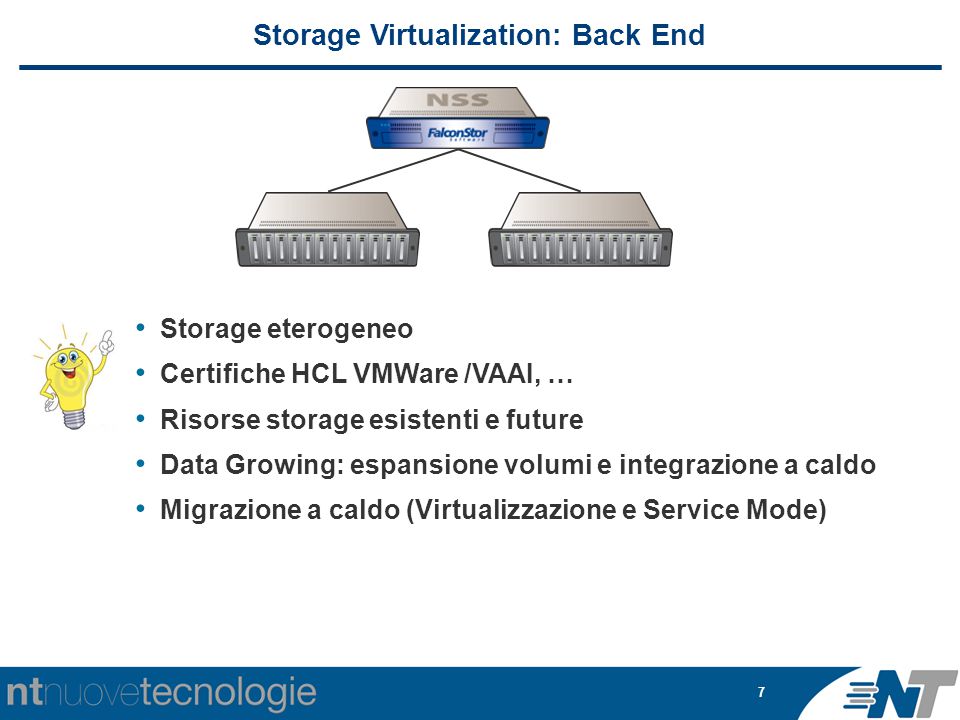

7 7 Storage eterogeneo Certifiche HCL VMWare /VAAI, … Risorse storage esistenti e future Data Growing: espansione volumi e integrazione a caldo Migrazione a caldo (Virtualizzazione e Service Mode) Storage Virtualization: Back End

8 8 Improving vSphere Performance VMware VAAI VM VMware vSphere VM VMware vCenter Server Thin/Full Provisioning Virtualization Storage Data integrity Snapshot FibreiSCSI (1G/10G) Generic Storage SSD Storage SafeCache su SSD VAAI Main Primitives 1.Hardware Assisted Locking 2.Full Copy 3.Block Zeroing 4.Space reclamation Estende le funzionalità VAAI ad ogni storage gestito con qualsiasi tecnologia

9 9 Esempio 1: VM VMware vSphere VM VMware vCenter Server VM Clone VM Alto traffico Read/Write IO tra vSphere server e gli Storage controller Array1 (senza supporto VAAI) VM WRITE READ Cloning di VM tra 2 LUNs di differenti storage senza FalconStor NSS Array2 (senza supporto VAAI)

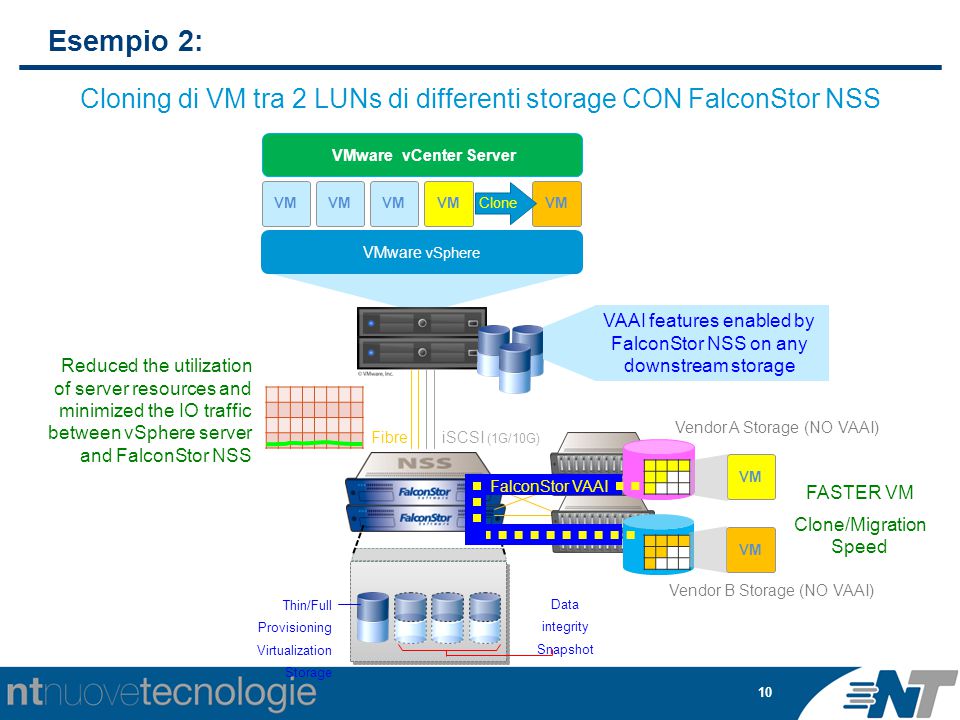

10 10 Esempio 2: VM VMware vSphere VM VMware vCenter Server Thin/Full Provisioning Virtualization Storage Data integrity Snapshot FibreiSCSI (1G/10G) VAAI features enabled by FalconStor NSS on any downstream storage VM Clone VM Vendor A Storage (NO VAAI) Vendor B Storage (NO VAAI) Reduced the utilization of server resources and minimized the IO traffic between vSphere server and FalconStor NSS FASTER VM Clone/Migration Speed FalconStor VAAI Cloning di VM tra 2 LUNs di differenti storage CON FalconStor NSS

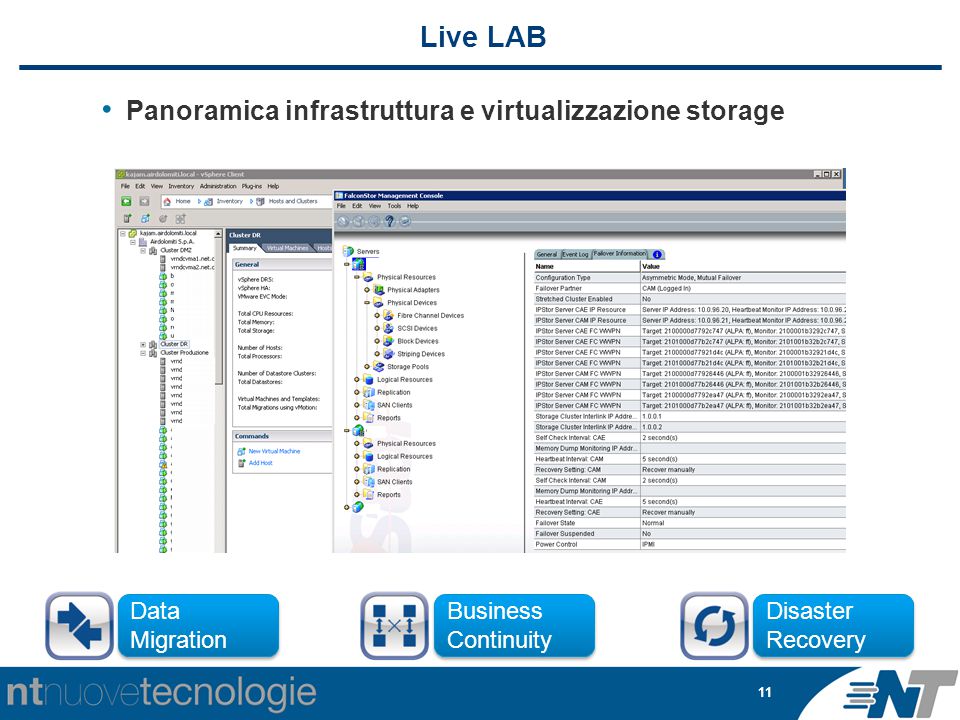

11 11 Live LAB Panoramica infrastruttura e virtualizzazione storage Disaster Recovery Business Continuity Data Migration

12 12 PROSSIMA SESSIONE Applicazione dei meccanismi di caching SafeCache e Hot Zone HGST Tecnologie SSD & SSD per lo storage
