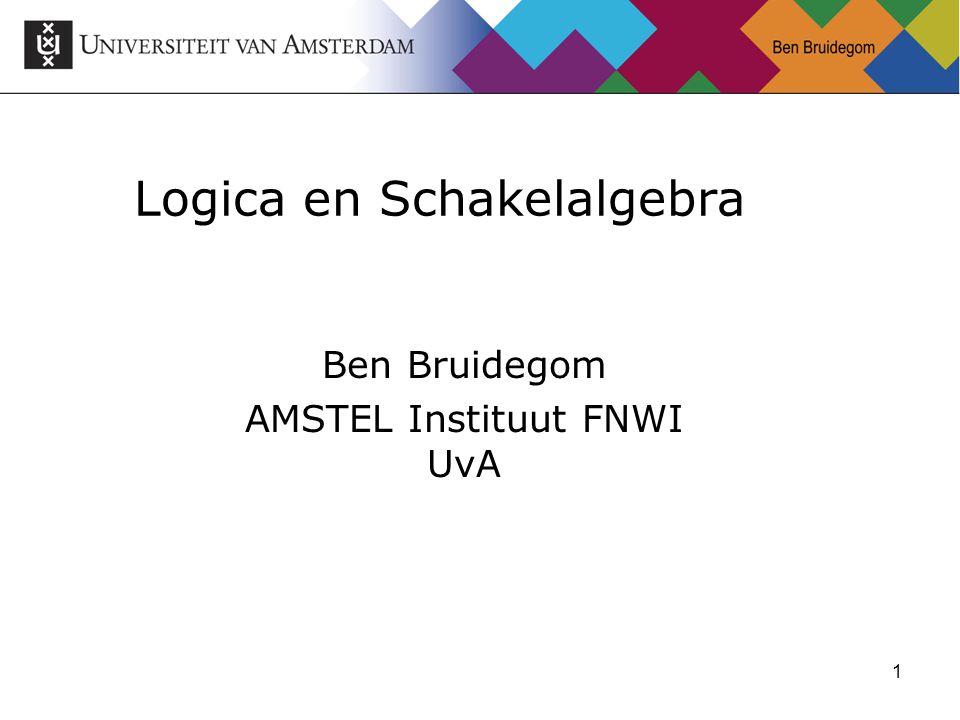

1 1 Logica en Schakelalgebra Ben Bruidegom AMSTEL Instituut FNWI UvA

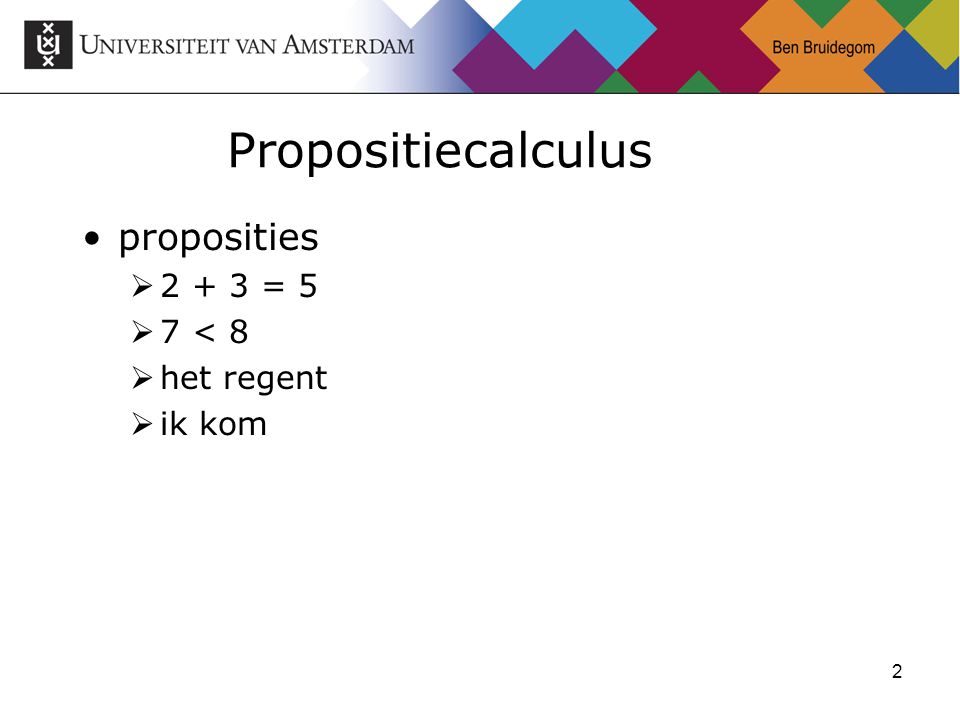

2 2 Propositiecalculus proposities  = 5  7 < 8  het regent  ik kom

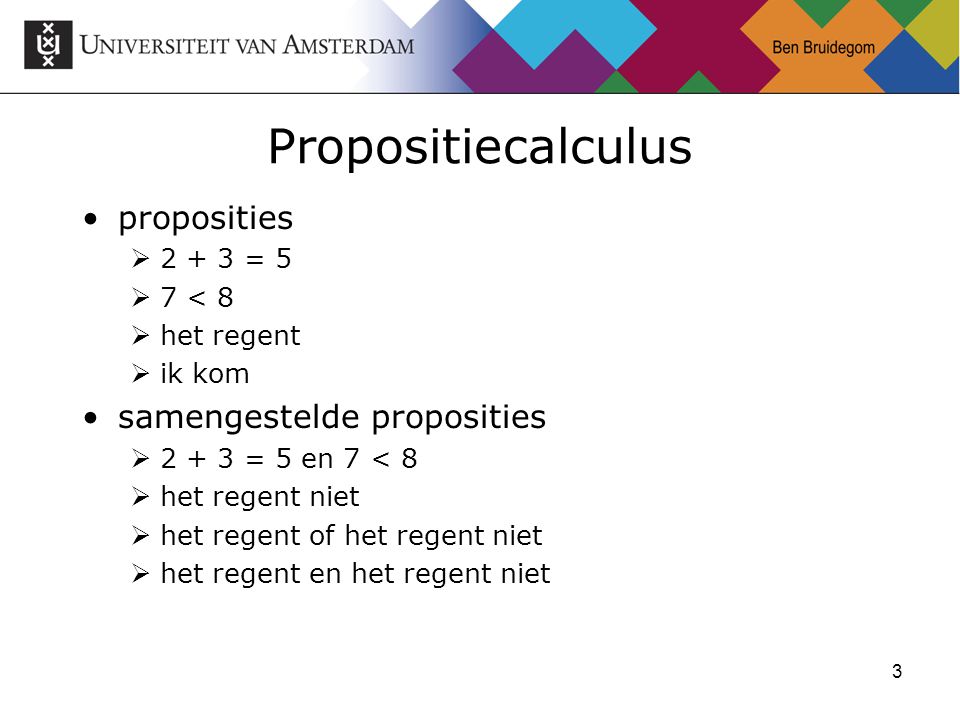

3 3 Propositiecalculus proposities  = 5  7 < 8  het regent  ik kom samengestelde proposities  = 5 en 7 < 8  het regent niet  het regent of het regent niet  het regent en het regent niet

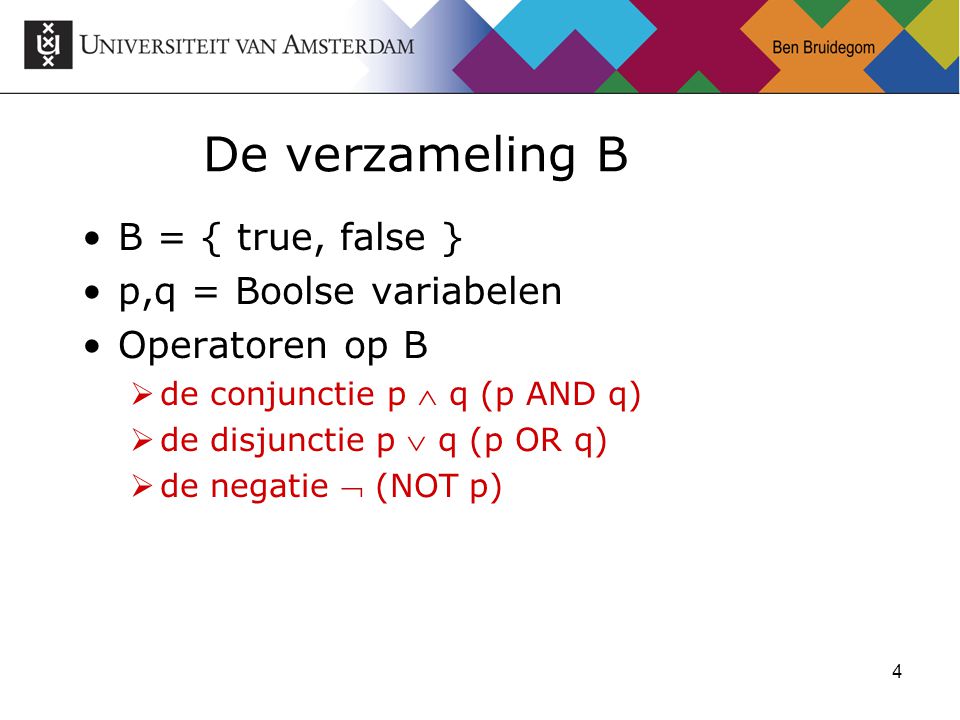

4 4 De verzameling B B = { true, false } p,q = Boolse variabelen Operatoren op B  de conjunctie p  q (p AND q)  de disjunctie p  q (p OR q)  de negatie  (NOT p)

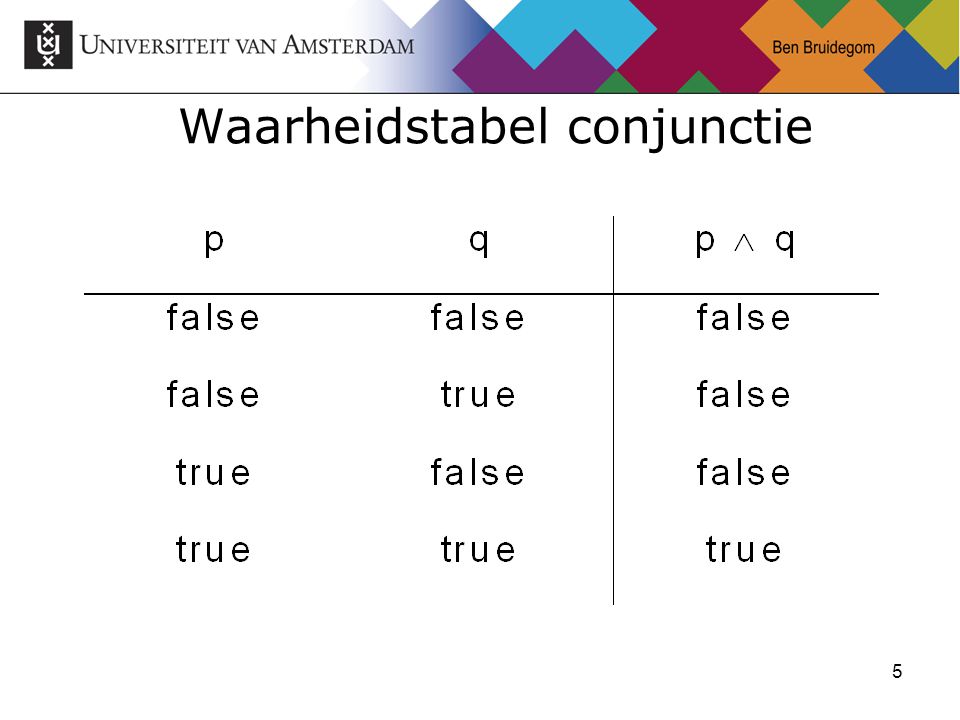

5 5 Waarheidstabel conjunctie

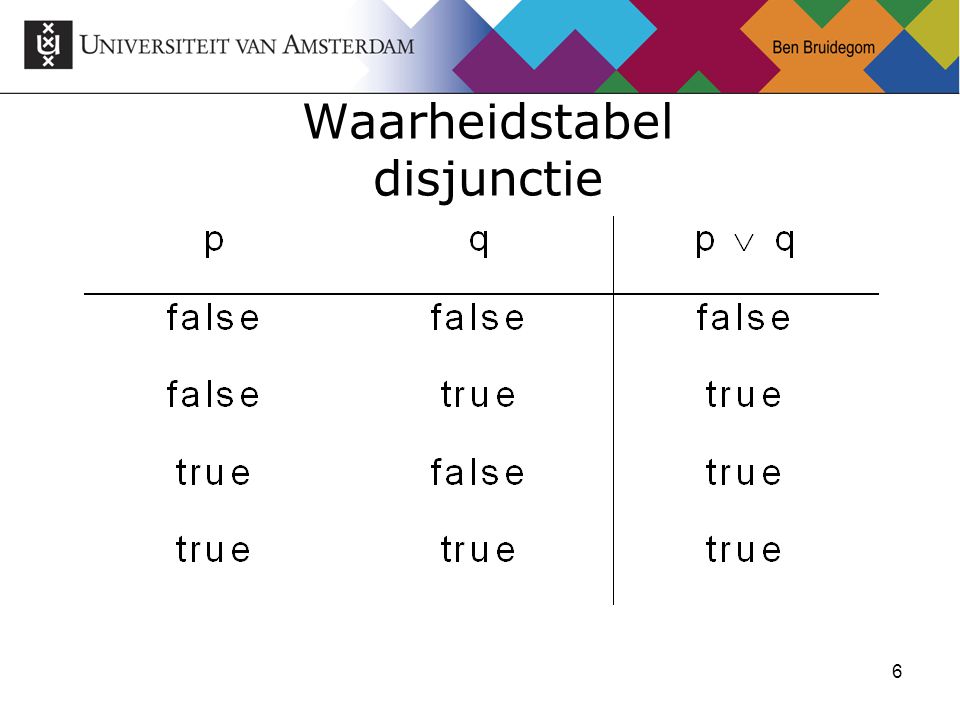

6 6 Waarheidstabel disjunctie

7 7 Waarheidstabel negatie

8 8 Schakel algebra B = { 0, 1 } p = Boolse variabele Operatoren op B  de conjunctie p. q ( p AND q )  de disjunctie p + q ( p OR q )  de negatie ( NOT (y) )

9 9 Waarheidstabel van de conjunctie (AND) en disjunctie (OR) en negatie (NOT)

10 10 Priority of operators 1 e) NOT 2 e) AND 3 e) OR  p + y.z = p + (y.z)  p + y.z ≠ (p + y).z

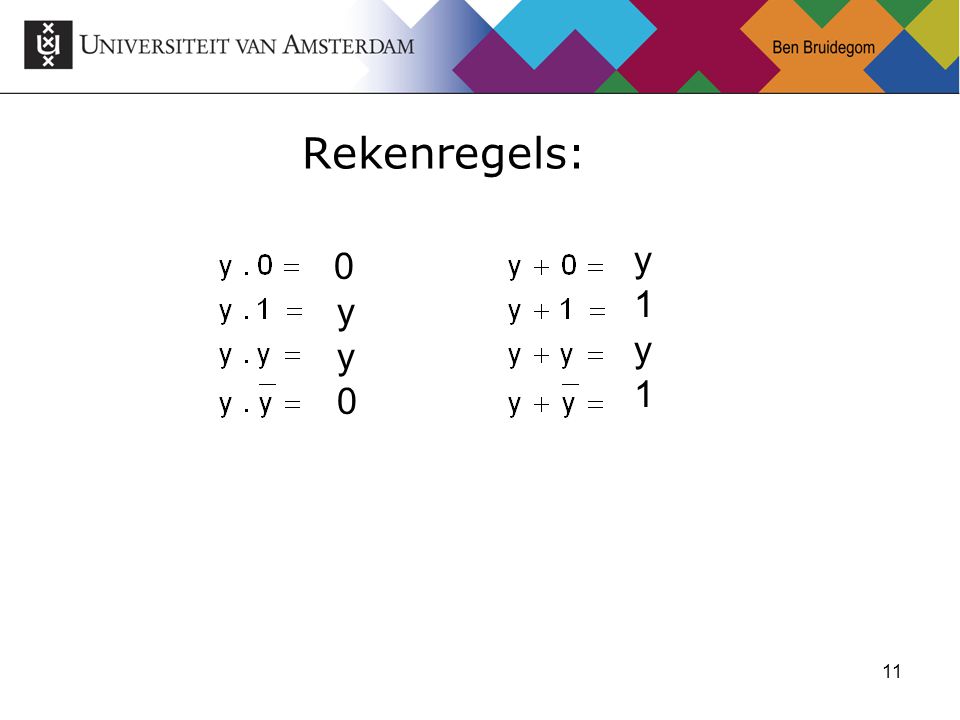

11 11 Rekenregels: 0 y y 0 y 1 y 1

12 12 Overige wetten Associatieve wet:  (p + y) + z = p + (y + z)  (p. y). z = p. (y. z) Commutatieve wet:  y + z = z + y  y. z = z. y Distributieve wetten  p.(y + z) = p.y + p.z  p +(y.z) = (p + y).(p + z)

13 13 Overige wetten Associatieve wet:a–(b-c)≠(a–b)-c  (p + y) + z = p + (y + z)  (p. y). z = p. (y. z) Commutatieve wet: a – b ≠ b - a  y + z = z + y  y. z = z. y Distributieve wetten  p.(y + z) = p.y + p.z  p +(y.z) = (p + y).(p + z)

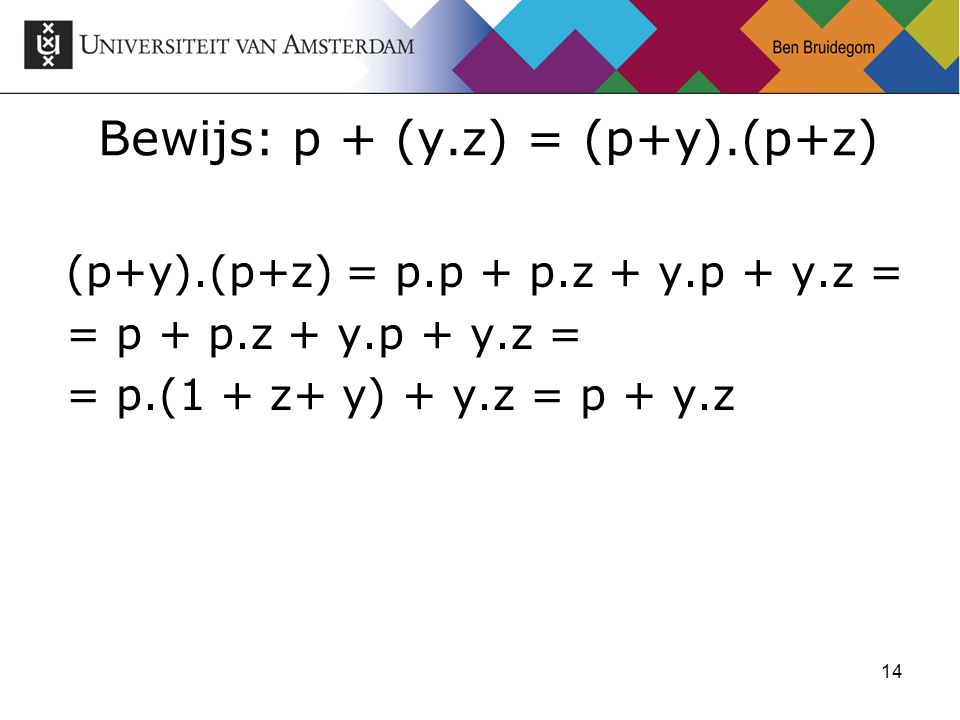

14 14 Bewijs: p + (y.z) = (p+y).(p+z) (p+y).(p+z) = p.p + p.z + y.p + y.z = = p + p.z + y.p + y.z = = p.(1 + z+ y) + y.z = p + y.z

15 15 Absorptie wetten:

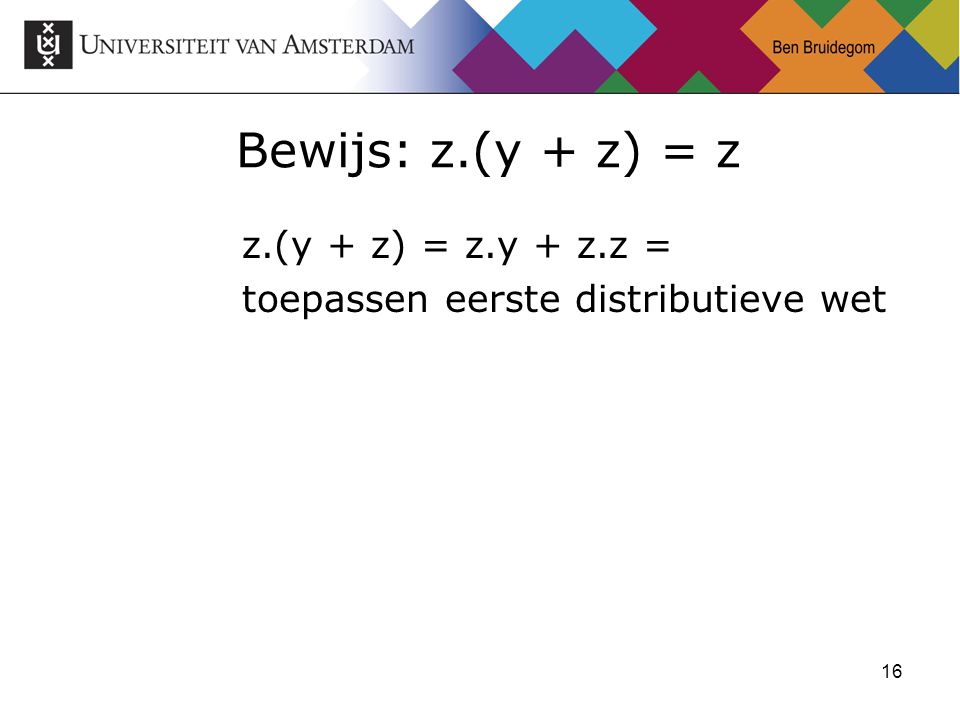

16 16 Bewijs: z.(y + z) = z z.(y + z) = z.y + z.z = toepassen eerste distributieve wet

17 17 Bewijs: z.(y + z) = z z.(y + z) = z.y + z.z = z.y + z = z.(y + 1) = z.1 = z

18 18 Vijf keer een bewijs:  m.b.v. waarheidstabel (zelf doen syllabus tabel 4.1)  m.b.v. schakelalgebra  m.b.v. 1 e distributieve wet (zie boek)  m.b.v. 2 e distributieve wet (zie boek)  m.b.v. De Morgan

19 19 Bewijs met schakelalgebra

20 20 Bewijs met schakelalgebra

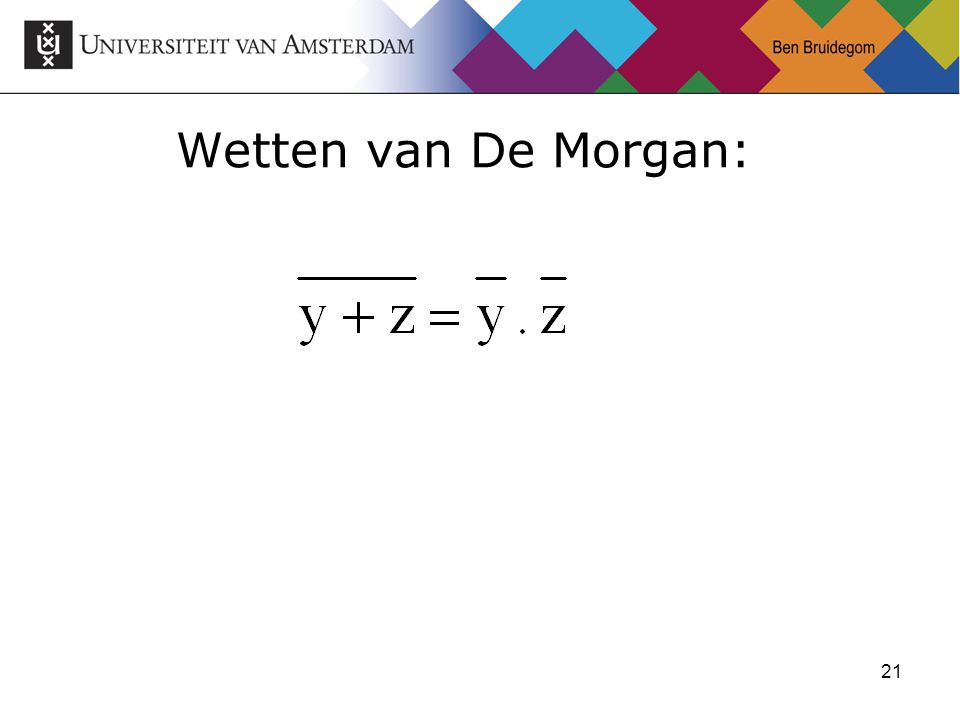

21 21 Wetten van De Morgan:

22 22 Wetten van De Morgan:

23 23 Wetten van De Morgan:

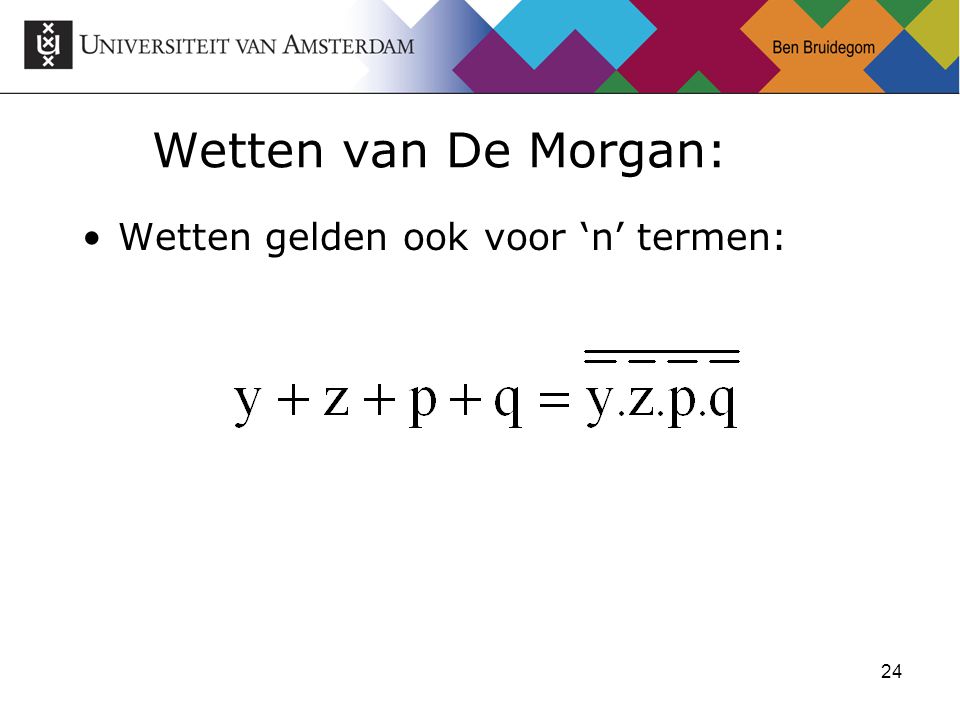

24 24 Wetten van De Morgan: Wetten gelden ook voor ‘n’ termen:

25 25

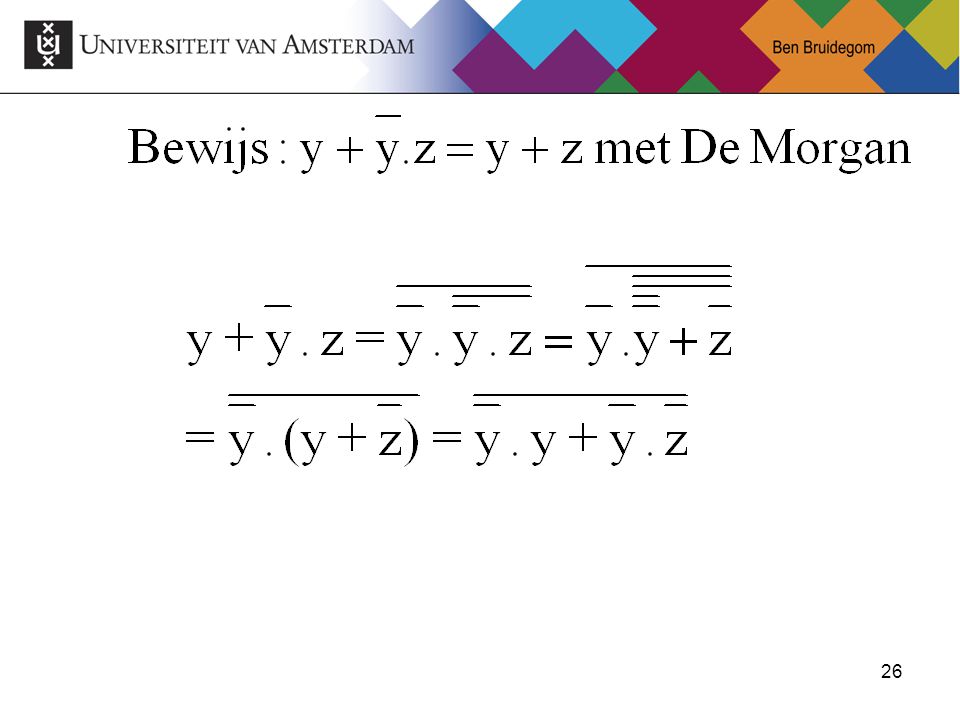

26 26

27 27

28 28 Maak opgaven bladzijde 62

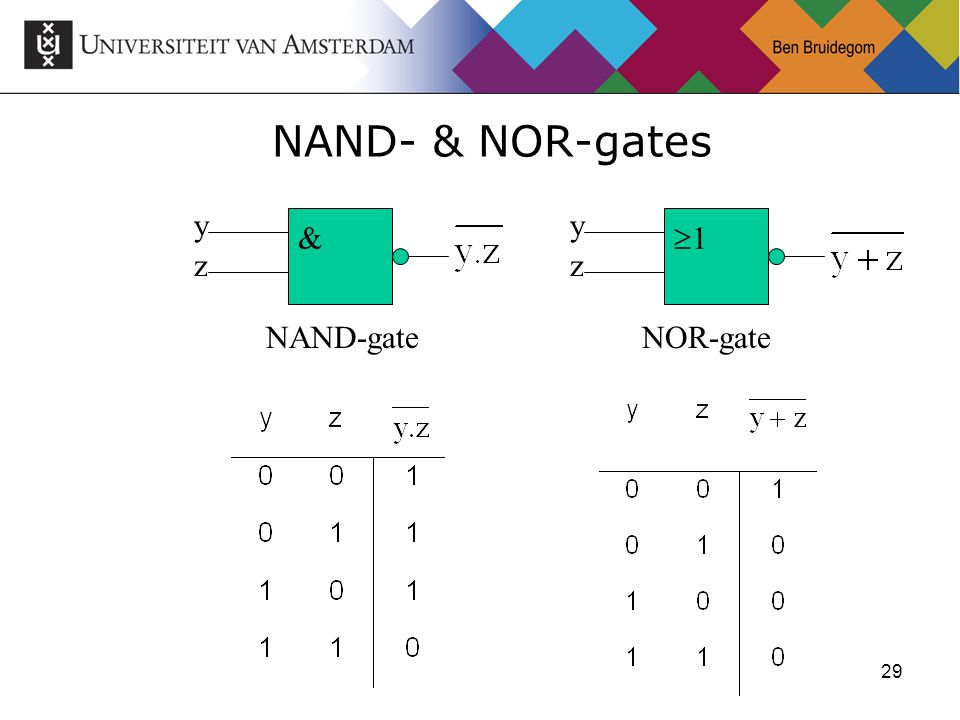

29 29 NAND- & NOR-gates & NAND-gate 11 NOR-gate yy zz

30 30 NAND-gate als bouwsteen voor andere poorten

31 31 Verkorte tabel NOR-poort x = irrelevant vwxyZ xxx0 x1xx0 xx1x0 xxx10

32 32 Opgaven bladzijde 64

33 33 problemsolution Ontwerpen van logische schakelingen

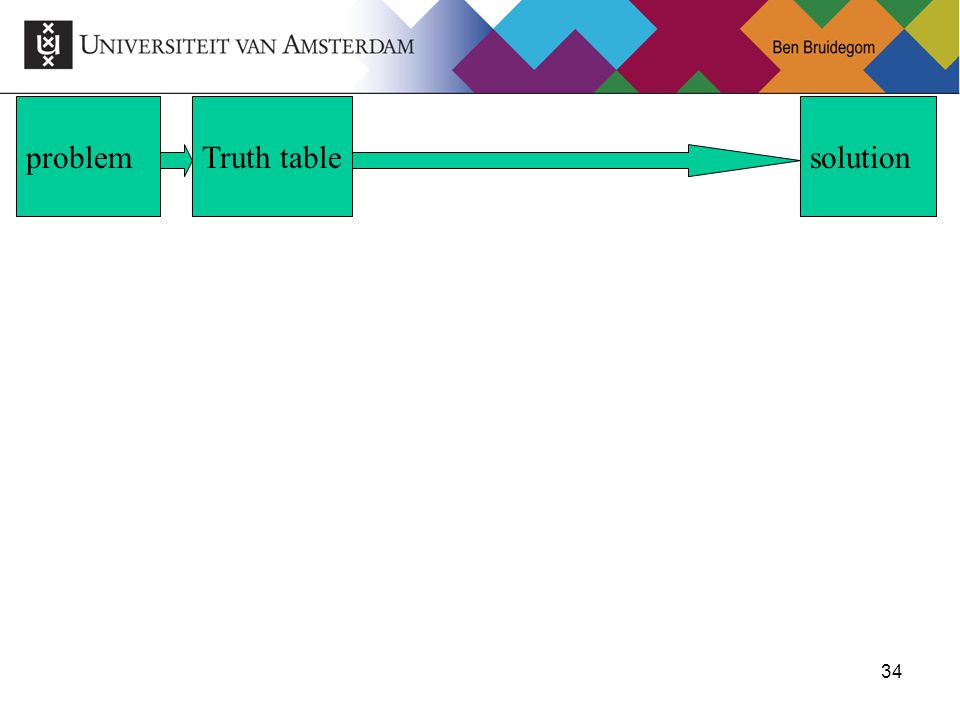

34 34 problemTruth tablesolution

35 35 problem Boole expression Truth tablesolution

36 36 problem Boole expression Truth table Reduced Boole expression solution

37 37 problem Boole expression Truth table Reduced Boole expression solution Boole algebra

38 38 problem Boole expression Truth table Reduced Boole expression solution Boole algebra Implementation

39 39 Majority voting system redundant system Majority Voter Signal cond. sensor a Signal cond. sensor b Signal cond. sensor c Valve control a vb c Vat valve cba Set value

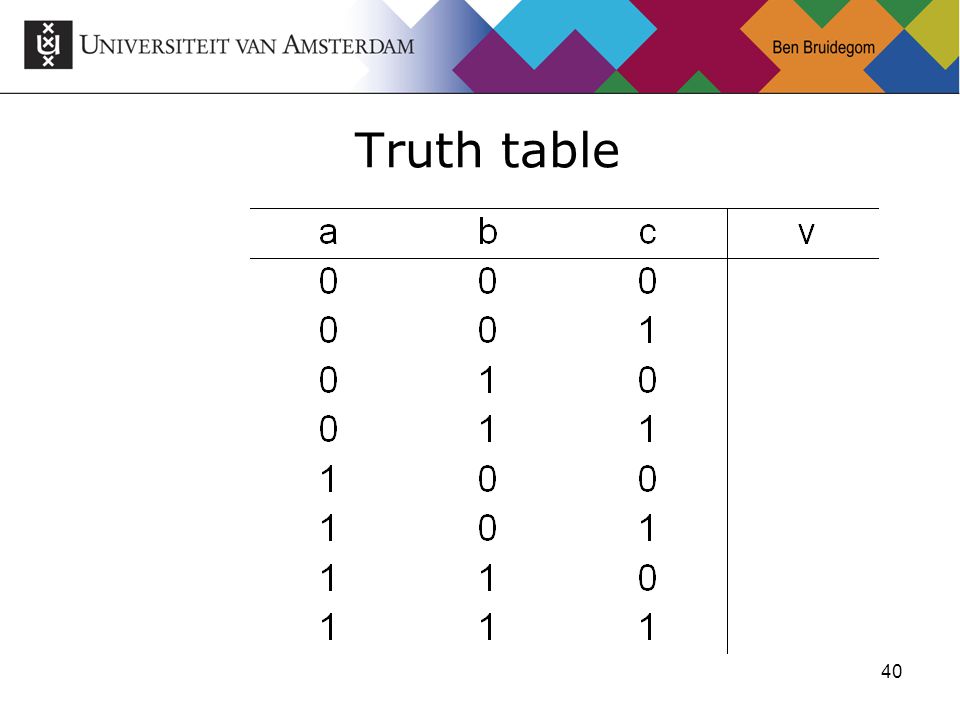

40 40 Truth table

41 41 Truth table

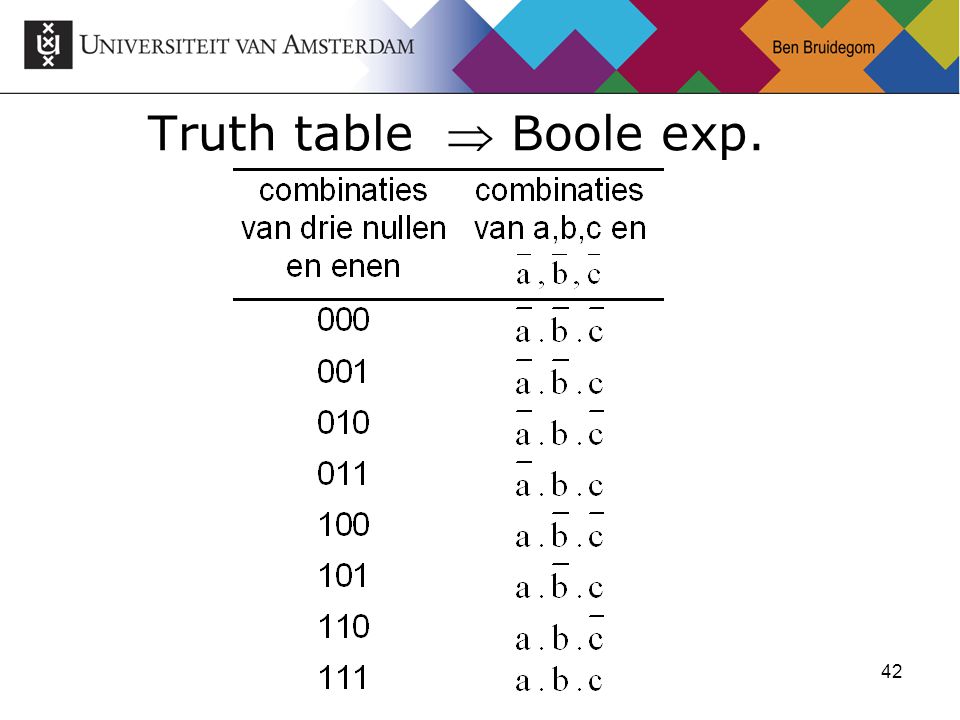

42 42 Truth table  Boole exp.

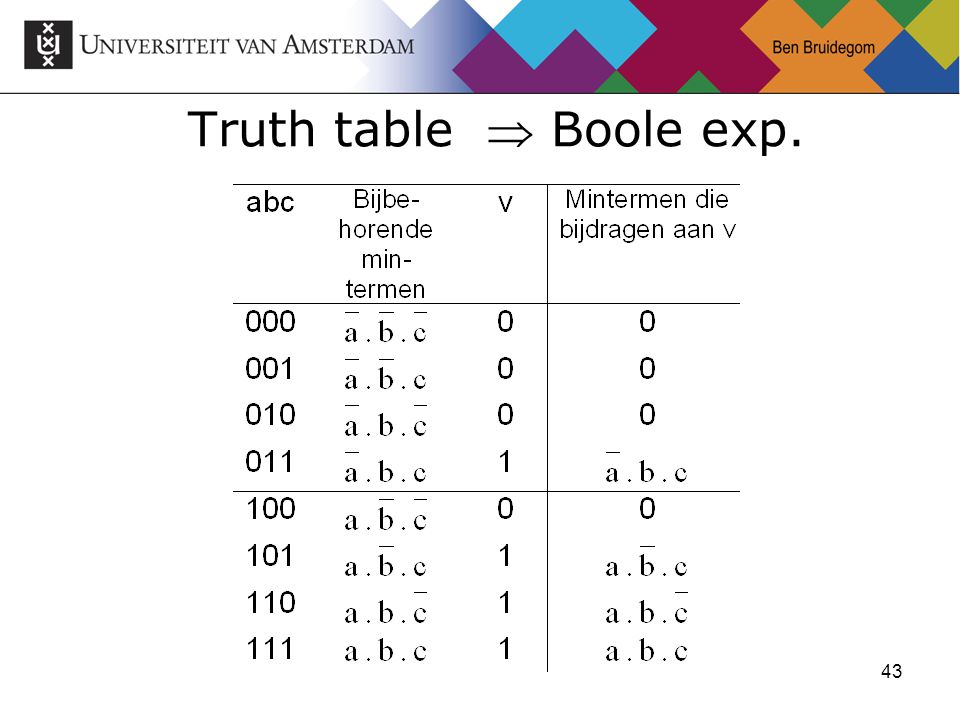

43 43 Truth table  Boole exp.

44 44 Som van mintermen

45 45 Boole expr.  simplified Boole expr.

46 46 Boole expr.  simplified Boole expr.

47 47 Boole expr.  simplified Boole expr.

48 48 Boole expr.  simplified Boole expr.

49 49 Simplified Boole expression

50 50 Implementation & NAND-gate 11 NOR-gate yy zz

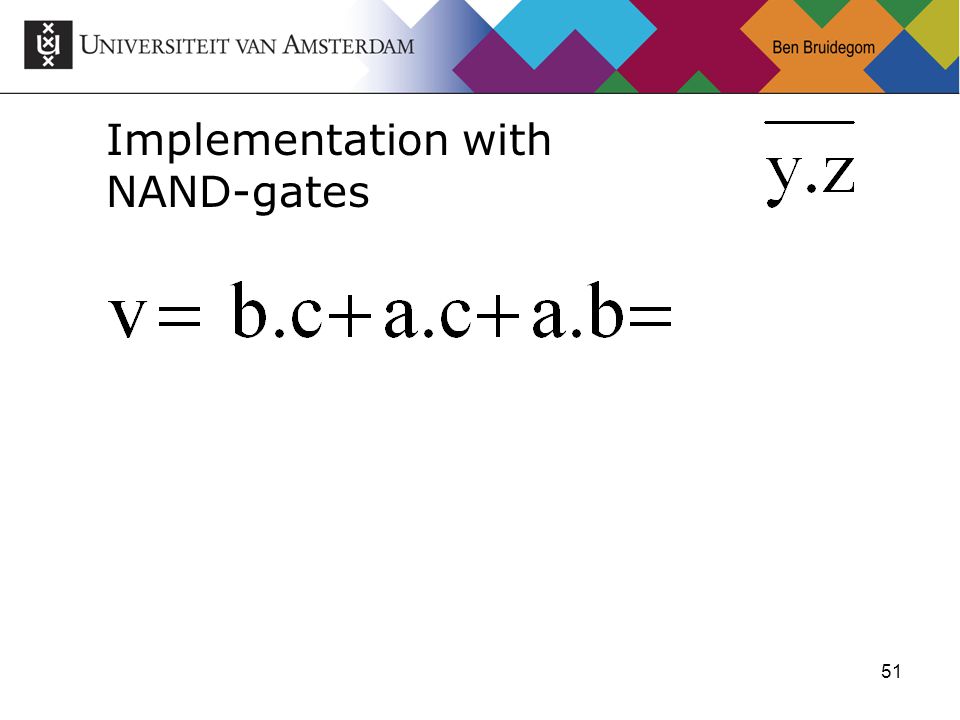

51 51 Implementation with NAND-gates

52 52 Implementation with NAND-gates

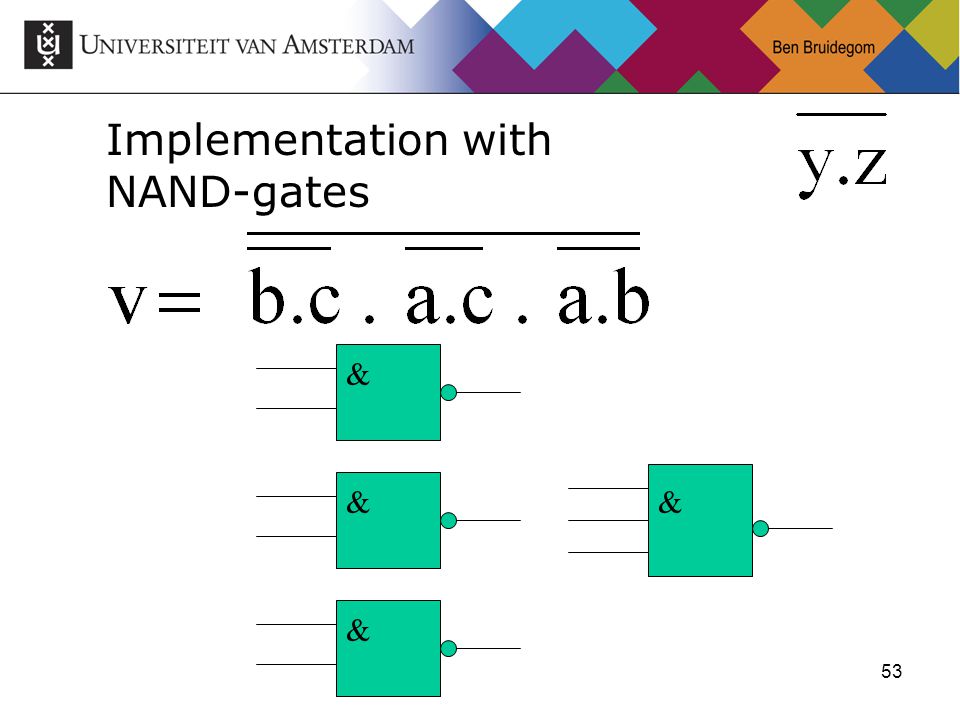

53 53 Implementation with NAND-gates & & & &

54 54 Implementation with NAND-gates & & & & abcabc v

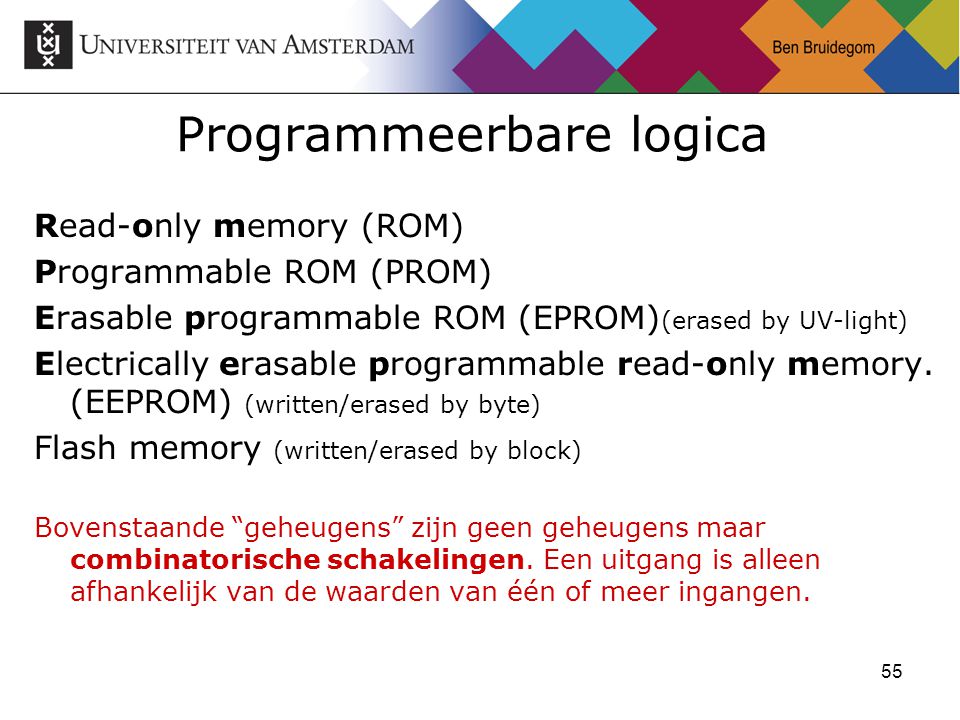

55 55 Programmeerbare logica Read-only memory (ROM) Programmable ROM (PROM) Erasable programmable ROM (EPROM) (erased by UV-light) Electrically erasable programmable read-only memory. (EEPROM) (written/erased by byte) Flash memory (written/erased by block) Bovenstaande “geheugens” zijn geen geheugens maar combinatorische schakelingen. Een uitgang is alleen afhankelijk van de waarden van één of meer ingangen.

56 56 Programmable logic arrays (PLA’s)

57 57 AND – OR logic

58 58 PLA

59 59 Field Programmable Gate Array (FPGA)

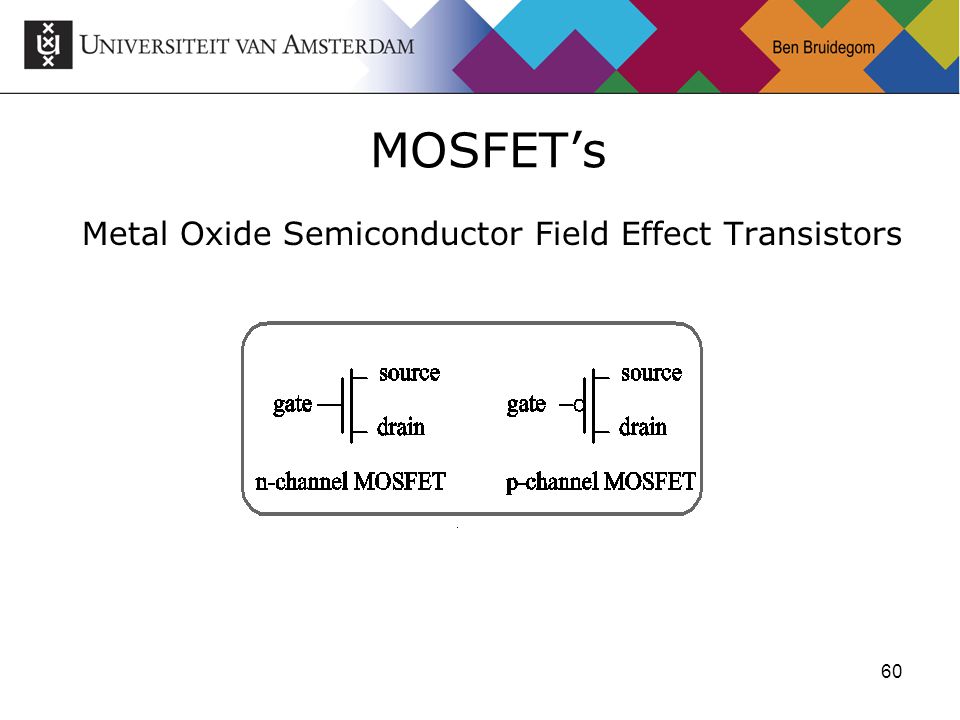

60 60 MOSFET’s Metal Oxide Semiconductor Field Effect Transistors

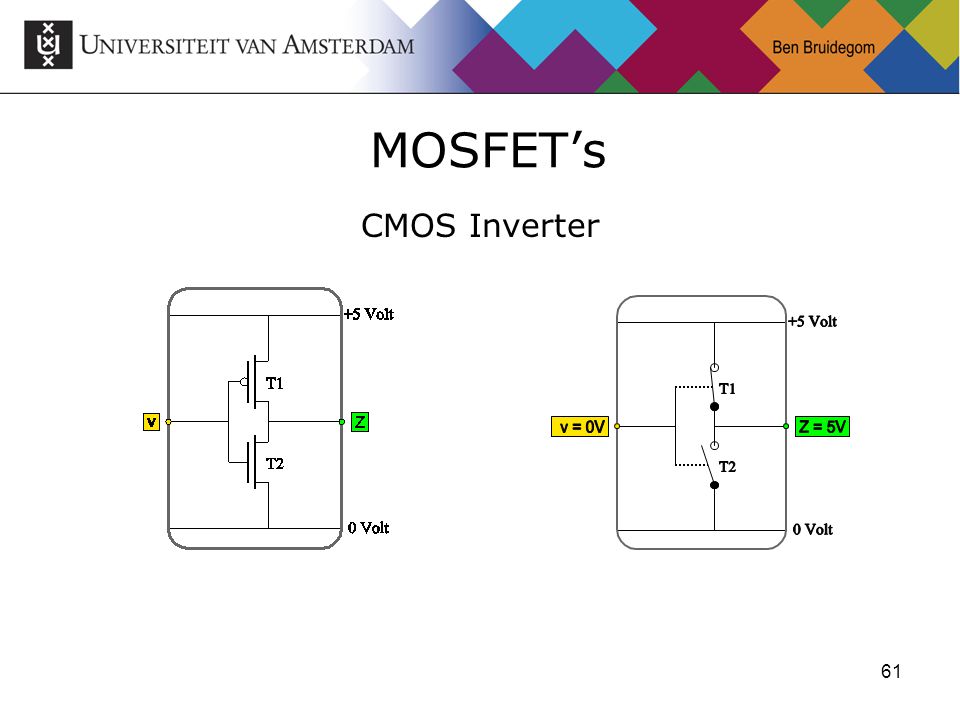

61 61 MOSFET’s CMOS Inverter

62 62 MOSFET’s CMOS NAND-gate

63 63 MOSFET’s CMOS NAND-gate vwZ 0 volt 5 volt 0 volt5 volt 0 volt5 volt 0 volt
